公開番号2025165649
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069849
出願日2024-04-23
発明の名称貯湯給湯装置
出願人株式会社ノーリツ
代理人個人
主分類F24H 9/02 20060101AFI20251028BHJP(加熱;レンジ;換気)
要約【課題】外装ケースの内部への雨水の侵入を防止することができる貯湯給湯装置を提供すること。

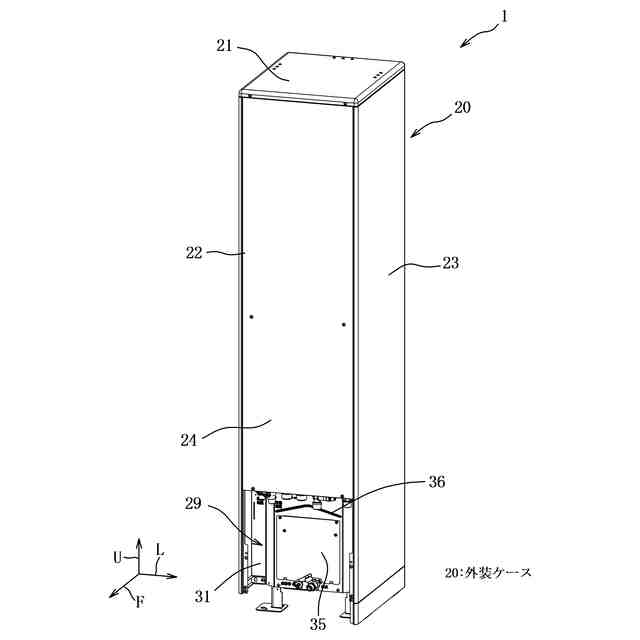

【解決手段】湯水を貯留する貯湯タンク(2)と、前記貯湯タンク(2)を収容する箱状の外装ケース(20)を有する貯湯給湯装置(1)において、前記外装ケース(20)は、前記外装ケース(20)の一部に形成された開口部(34)と、前記開口部(34)を覆う蓋(35)を有し、前記開口部(34)の上側近傍には、前記外装ケース(20)の外側に突出する凸形状のビード部(36)を有し、前記ビード部(36)は、前記開口部(34)の幅方向外側まで延びている。

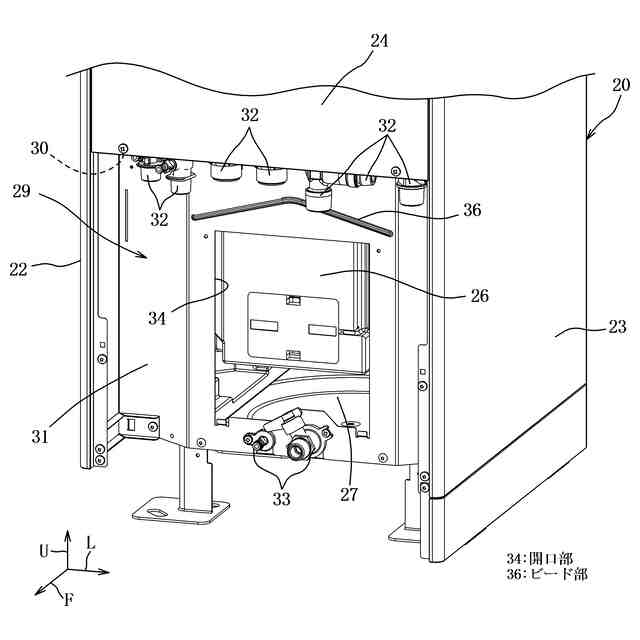

【選択図】図3
特許請求の範囲【請求項１】
湯水を貯留する貯湯タンクと、前記貯湯タンクを収容する箱状の外装ケースを有する貯湯給湯装置において、
前記外装ケースは、前記外装ケースの一部に形成された開口部と、前記開口部を覆う蓋を有し、
前記開口部の上側近傍には、前記外装ケースの外側に突出する凸形状のビード部を有し、
前記ビード部は、前記開口部の幅方向外側まで延びていることを特徴とする貯湯給湯装置。
続きを表示（約 330 文字）【請求項２】
前記ビード部は、前記開口部の中央部に対応する部位から前記開口部の幅方向外側に移行する程下方へ移行する下り傾斜状に形成されたことを特徴とする請求項１に記載の貯湯給湯装置。
【請求項３】
前記蓋の上端部から前記外装ケースの内側に向かって延びてから上方へ立ち上がる断面Ｌ形の折曲部が形成され、前記折曲部は、前記外装ケースの内部へ挿入した状態で固定されることを特徴とする請求項１又は２に記載の貯湯給湯装置。
【請求項４】
前記蓋は、前記ビード部に外側から重なるように形成された蓋ビード部を有し、前記蓋ビード部を前記ビード部に重ねた状態で前記外装ケースに固定されることを特徴とする請求項１又は２に記載の貯湯給湯装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、貯湯給湯装置に関し、特に貯湯タンクを収容する外装ケースの内部への雨水の侵入を防止するものに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】

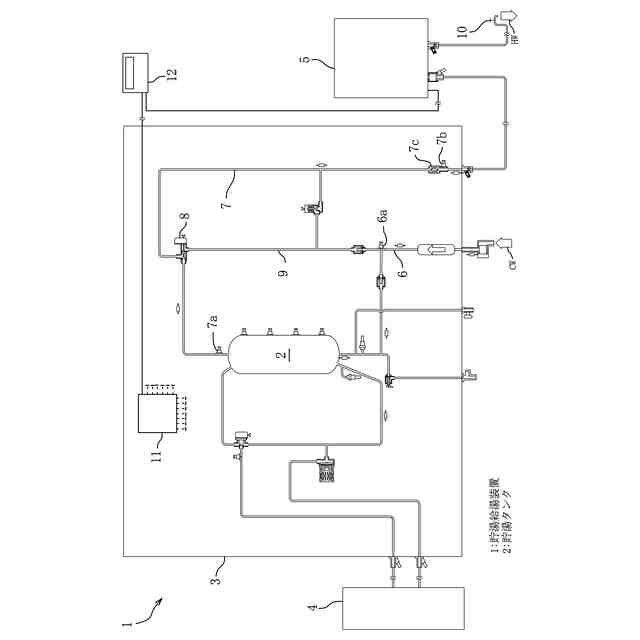

通常、屋外に設置されることが多い貯湯給湯装置は、外装ケースによって内部のセンサや制御機器類に雨水がかからないように保護されている。外装ケースはほぼ直方体状に形成され、その内部に貯湯タンク、配管類、バルブ類、ポンプ類、センサや制御機器類が収容されている。外装ケースの一側面の下部には、外部から導入された配管等を接続するための配管スペース部が設けられている。
【０００３】
配管スペース部の接続口取付板には、ケース内の複数の内部の配管と複数の外部の配管とを各々接続する複数の継手が取り付けられていると共に、メンテナンス用の開口部が形成されている。開口部は蓋で覆われ、蓋の両端部がビスにて接続口取付板に固定されている。
【０００４】
特許文献１においては、外装ケースの前面下部にケース内の複数の内部の配管と複数の外部の配管を接続するためのスペースが設けられ、このスペースの後側に段差凹み部が設けられている。段差凹み部には排水栓操作窓が開口されると共に、排水栓操作窓を覆う窓カバーが着脱可能に取付けられ、配管を接続した状態で窓カバーを脱着してタンク内部に収容された排水栓の操作が可能となる。
【先行技術文献】
【特許文献】
【０００５】
特許第４０３０４０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１においては、外装ケースに風雨等が降りかかって段差凹み部まで雨水が流れてきた場合、排水栓操作窓と窓カバーの隙間からケース内部へ雨水が侵入してセンサや制御機器に水が付着して故障する虞がある。
本発明の目的は、貯湯タンクを収容する外装ケースの内部への雨水の侵入を防止することができる貯湯給湯装置を提供する。
【発明の概要】
課題を解決するため手段
【０００７】
請求項１の貯湯給湯装置は、湯水を貯留する貯湯タンクと、前記貯湯タンクを収容する箱状の外装ケースを有する貯湯給湯装置において、前記外装ケースは、前記外装ケースの一部に形成された開口部と、前記開口部を覆う蓋を有し、前記開口部の上側近傍には、前記外装ケースの外側に突出する凸形状のビード部を有し、前記ビード部は、前記開口部の幅方向外側まで延びていることを特徴としている。
【０００８】
上記の構成によれば、外装ケースに風雨が降りかかって開口部の上側近傍まで雨水が流れてきた際、断面凸形状のビード部によって開口部の方向への雨水の流下が堰き止められて開口部の幅方向外側へ流れるので、開口部からケース内部への雨水の流入を防止することができる。
【０００９】
請求項２の貯湯給湯装置は、請求項１の発明において、前記ビード部は、前記開口部の中央部に対応する部位から前記開口部の幅方向外側に移行する程下方へ移行する下り傾斜状に形成されたことを特徴としている。
上記の構成によれば、ビード部の傾斜によって堰き止められた雨水が開口部の幅方向外側に向かって流下していくように案内されるので、開口部からケース内部への雨水の侵入を確実に防止することができる。
【００１０】
請求項３の貯湯給湯装置は、請求項１又は２の発明において、前記蓋の上端部から前記外装ケースの内側に向かって延びてから上方へ立ち上がる断面Ｌ形の折曲部が形成され、前記折曲部は前記外装ケースの内部へ挿入した状態で固定されることを特徴としている。
上記の構成によれば、蓋の上端部と開口部の隙間から雨水が侵入した場合、折曲部によってケース内部への侵入が堰き止められてケース外側へ押し戻されるので、ケース内部への雨水の侵入を防止することができる。
（【００１１】以降は省略されています）
