特許ウォッチ

公開番号2025164745
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2025067749
出願日2025-04-16
発明の名称樹脂組成物、接着部材、及び接着部材を含む表示装置
出願人三星ディスプレイ株式會社,Samsung Display Co.,Ltd.
代理人個人
主分類C08F 2/44 20060101AFI20251023BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】硬化前に低粘度特性を示し、硬化後に低い弾性率及び高い接着力を示す樹脂組成物、樹脂組成物からなる接着部材、及び接着部材を含む表示装置を提供する。
【解決手段】一実施形態の樹脂組成物は、少なくとも一つの単官能(メタ)アクリレートモノマーと、オルガノポリシロキサンと、ラジカル重合開始剤を含む少なくとも一つの光開始剤とを含み得る。一実施形態の樹脂組成物は、温度25℃でJIS Z8803で測定されたせん断粘度が5mPa・s以上50mPa・s以下であり、光硬化後の温度-20℃及び周波数1Hzのせん断モードで動的粘弾性測定法で測定された貯蔵弾性率が1MPa以下であり、光硬化後の温度-20℃及び周波数1Hzのせん断モードで動的粘弾性測定法で測定された損失正接が2.0以上であり、光硬化後に光学的に透明であり得る。

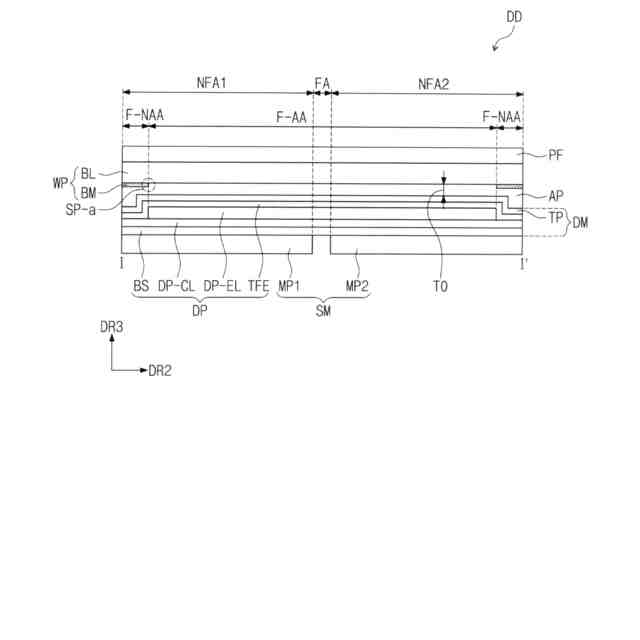

【選択図】図3
特許請求の範囲【請求項１】
少なくとも一つの単官能（メタ）アクリレートモノマーと、
オルガノポリシロキサンと、
ラジカル重合開始剤を含む少なくとも一つの光開始剤と、を含み、
温度２５℃でＪＩＳＺ８８０３で測定されたせん断粘度が５ｍＰａ・ｓ以上５０ｍＰａ・ｓ以下であり、
光硬化後の温度－２０℃及び周波数１Ｈｚのせん断モードで動的粘弾性測定法で測定された貯蔵弾性率が１ＭＰａ以下であり、
光硬化後の温度－２０℃及び周波数１Ｈｚのせん断モードで動的粘弾性測定法で測定された損失正接（ｌｏｓｓｔａｎｇｅｎｔ、ｔａｎδ）は２．０以上であり、
光硬化後に光学的に透明である、樹脂組成物。
続きを表示（約 720 文字）【請求項２】
前記樹脂組成物の全体重量１００ｗｔ％を基準に、前記オルガノポリシロキサンの重量は５ｗｔ％以上３５ｗｔ％未満である、請求項１に記載の樹脂組成物。
【請求項３】
前記オルガノポリシロキサンの重量平均分子量は５００以上５０，０００未満である、請求項１に記載の樹脂組成物。
【請求項４】
前記オルガノポリシロキサンはラジカル重合性基を含まない、請求項１に記載の樹脂組成物。
【請求項５】
光硬化の後、温度２５℃で高分子基板及びガラス基板のうち少なくとも一つに対する１８０°剥離力が３００ｇｆ／２５ｍｍ以上である、請求項１に記載の樹脂組成物。
【請求項６】
溶剤を含まない請求項１に記載の樹脂組成物。
【請求項７】
前記単官能（メタ）アクリレートモノマーは、４－ヒドロキシブチルアクリレート（４－ＨＢＡ）、２－エチルヘキシルアクリレート（２－ＥＨＡ）、テトラヒドロフルフリルアクリレート（ＴＨＦ－Ａ）、及び２－エチルヘキシル－ジグリコールアクリレート（ＥＨＤＧ－ＡＴ）のうち少なくとも一つを含む、請求項１に記載の樹脂組成物。
【請求項８】
前記樹脂組成物の全体重量１００ｗｔ％を基準に、前記単官能（メタ）アクリレートモノマーの重量は６０ｗｔ％以上８５ｗｔ％以下である、請求項１に記載の樹脂組成物。
【請求項９】
ウレタン（メタ）アクリレートオリゴマーを更に含む、請求項１に記載の樹脂組成物。
【請求項１０】
シランカップリング剤を更に含む、請求項１に記載の樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はオルガノポリシロキサンを含む樹脂組成物、樹脂組成物からなる接着部材、及び接着部材を含む表示装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

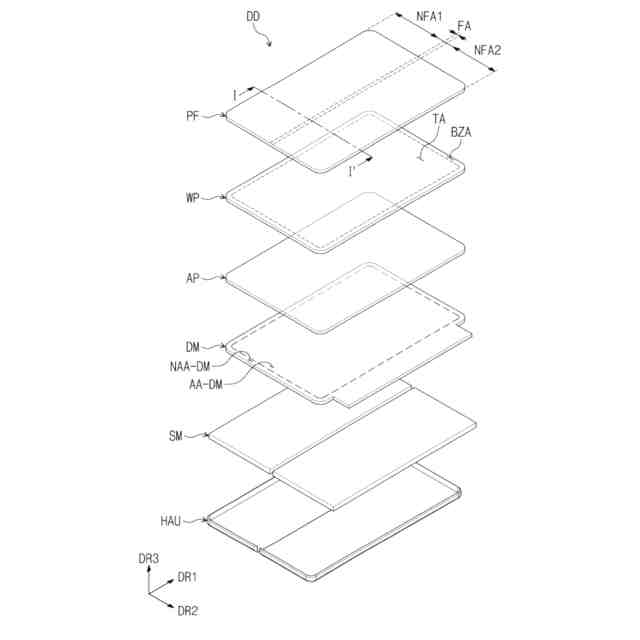

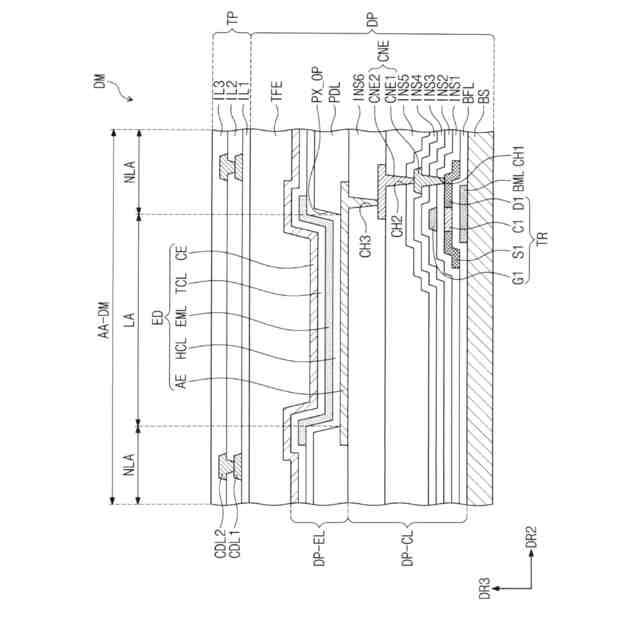

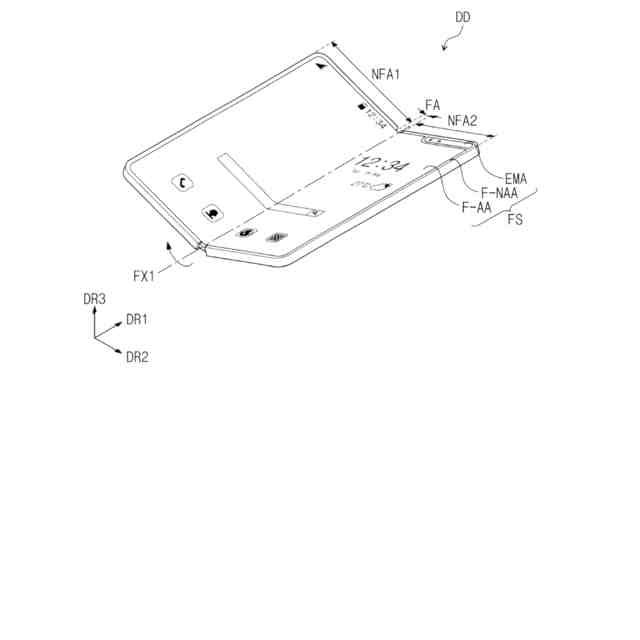

テレビ、携帯電話、タブレットコンピュータ、ナビゲーション、ゲーム機などのようなマルチメディア装置に使用される多様な表示装置が開発されている。特に、最近は携帯を容易にし、ユーザの便宜性を向上させるために曲がるフレキシブル表示部材を利用して折りたたみ、曲げ、または巻き取りが可能な表示装置に関する開発が行われている。多様な形状の表示装置に適用される接着層を形成するために使用される接着樹脂は、多様な形態の表示装置の部材に対して優れたコーティング性を有することを必要とする。
【先行技術文献】
【特許文献】
【０００３】
韓国公開特許第１０－２０１９－００４９５２１号公報
韓国登録特許第１０－２３１５３７６号公報
米国特許出願公開第２０２２／３８０５９１号明細書
韓国公開特許第１０－２０２３－００４７１６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、硬化前に低粘度特性を示し、硬化後に低い弾性率及び高い接着力を示す樹脂組成物、樹脂組成物からなる接着部材、及び接着部材を含む表示装置を提供することである。
【課題を解決するための手段】
【０００５】
一実施形態は、少なくとも一つの単官能（メタ）アクリレートモノマーと、オルガノポリシロキサンと、ラジカル重合開始剤を含む少なくとも一つの光開始剤と、を含み、温度２５℃でＪＩＳＺ８８０３で測定されたせん断粘度が５ｍＰａ・ｓ以上５０ｍＰａ・ｓ以下であり、光硬化後の温度－２０℃及び周波数１Ｈｚのせん断モードで動的粘弾性測定法で測定された貯蔵弾性率が１ＭＰａ以下であり、光硬化後の温度－２０℃及び周波数１Ｈｚのせん断モードで動的粘弾性測定法で測定された損失正接（ｌｏｓｓｔａｎｇｅｎｔ、ｔａｎδ）は２．０以上であり、光硬化後に光学的に透明である、樹脂組成物を提供する。
【０００６】
前記樹脂組成物の全体重量１００ｗｔ％を基準に、前記オルガノポリシロキサンの重量は５ｗｔ％以上３５ｗｔ％未満であり得る。
【０００７】
前記オルガノポリシロキサンの重量平均分子量は５００以上５０，０００未満であり得る。
【０００８】
前記オルガノポリシロキサンはラジカル重合性基を含まないものであり得る。
【０００９】
前記樹脂組成物は光硬化の後、温度２５℃で高分子基板及びガラス基板のうち少なくとも一つに対する１８０°剥離力が３００ｇｆ／２５ｍｍ以上であり得る。
【００１０】
前記樹脂組成物は溶剤を含まないものであり得る。
（【００１１】以降は省略されています）

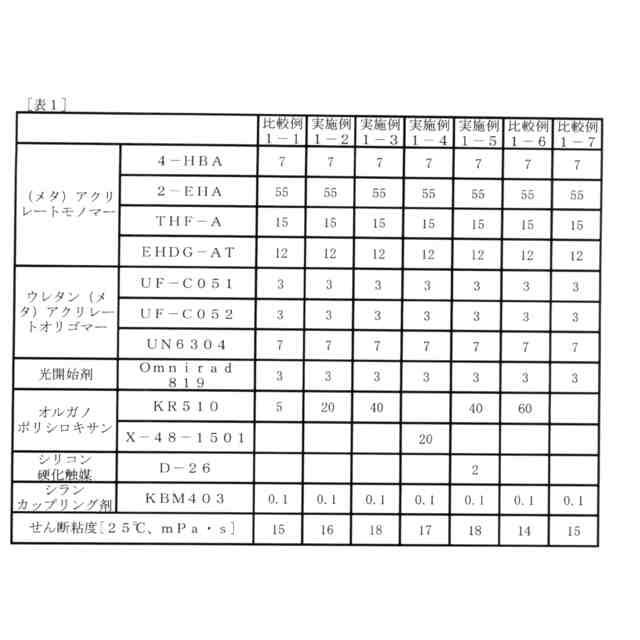

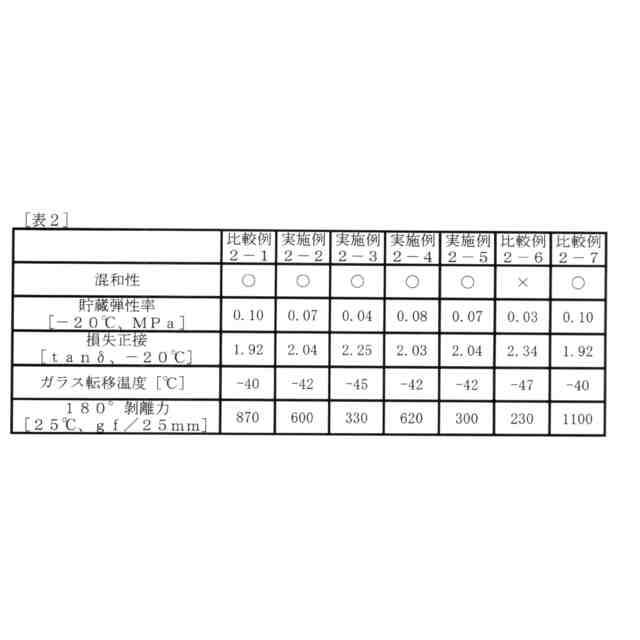

関連特許
