公開番号2025164635
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024079372
出願日2024-05-15
発明の名称一方向バルブ及び関連する容器キット
出願人立兆股ふん有限公司
代理人個人,個人
主分類B65D 51/16 20060101AFI20251023BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】小さな壁の厚みを有する容器に適合する一方向バルブ、及び関連する容器キットを提供する。

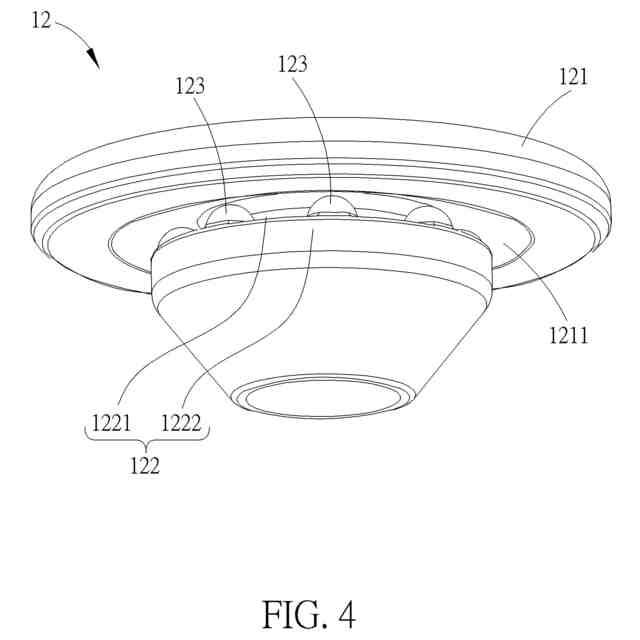

【解決手段】容器11に適合する一方向バルブ12が提供され、上側部分121と、下側部分122と、複数の突起123とを備えている。上側部分は、弾性変形可能である。下側部分は、上側部分に一体的に接続されている。複数の突起は、下側部分から上側部分に向かって突出し、上側部分から分離している。複数の突起のうち2つの隣接する突起123は、互いにスペースをあけて配置されている。複数の突起は、容器の内面111によって突き当てられ、容器の外面112によって上側部分を弾性変形させるように構成されている。さらに、関連する容器キットが提供される。

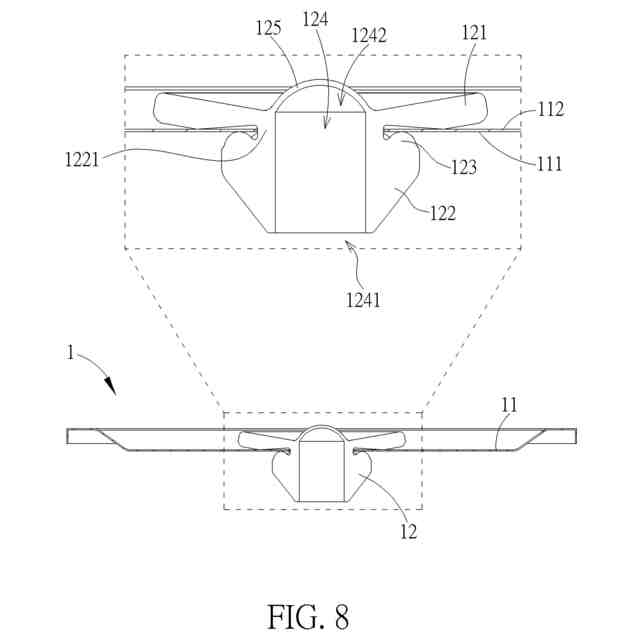

【選択図】図8
特許請求の範囲【請求項１】
容器に適合する一方向バルブであって、
弾性変形可能である上側部分と、
前記上側部分に一体的に接続されている下側部分と、
前記下側部分から前記上側部分に向かって突出し、前記上側部分から分離している複数の突起であり、複数の突起のうちの２つの隣接する突起は、互いにスペースをあけて配置され、複数の突起は、前記容器の内面によって突き当てられ、前記容器の外面によって前記上側部分を弾性変形させるように構成されている、複数の突起とを備えている、一方向バルブ。
続きを表示（約 1,200 文字）【請求項２】
凹部構造が前記上側部分に形成され、
一方向バルブが前記容器から取り外されて非変形状態にある場合に、複数の前記突起のそれぞれが、少なくとも部分的に前記凹部構造の中に収容される、請求項１記載の一方向バルブ。
【請求項３】
前記凹部構造の深さは、内側から外側に向かって徐々に減少する、請求項２記載の一方向バルブ。
【請求項４】
前記下側部分は、ステム本体とプラットフォーム構造とを含み、
前記ステム本体は、前記上側部分に一体的に接続され、一方向バルブが前記容器に取り付けられた場合に、前記容器を貫通するように構成され、
前記プラットフォーム構造は、前記ステム本体から延びて前記上側部分から分離され、複数の前記突起は、前記プラットフォーム構造から突出する、請求項１記載の一方向バルブ。
【請求項５】
複数の前記突起は、第１直径を有する円の中に配置され、前記上側部分の外周は、第２直径を有し、前記第２直径は前記第１直径よりも大きい、請求項１記載の一方向バルブ。
【請求項６】
一方向バルブが前記容器に取り付けられた場合に、前記上側部分は、前記容器の前記外面から少なくとも部分的に分離するように構成され、複数の前記突起のうちの２つの前記隣接する突起と前記容器の前記内面との間の空間と、前記上側部分と前記容器の前記外面との間の空間とによって形成される流体通路を設ける、請求項１記載の一方向バルブ。
【請求項７】
さらに、チャンネル構造と弾力性構造とを備え、前記チャンネル構造は、前記下側部分と前記上側部分とを貫通し、前記下側部分に形成された下側開口と、前記上側部分に形成された上側開口とを有し、前記弾力性構造は、前記上側部分の上面から延び、前記上側開口を覆い、
前記弾力性構造の厚みは、前記上側部分の厚みよりも小さく、前記弾力性構造は、前記容器の内部空気圧と外部空気圧との差圧に応じて、突出状態と非突出状態との間で移動可能である、請求項１記載の一方向バルブ。
【請求項８】
さらに、前記下側部分を貫通するチャンネル構造であり、前記下側部分の下端に形成された下側開口と、前記下側部分の上端に形成された上側開口とを有するチャンネル構造を備え、
前記上側部分は、前記上側開口を覆い、前記上側部分は、前記容器の内部空気圧と外部空気圧との差圧に応じて、突出状態と非突出状態との間で移動可能である、請求項１記載の一方向バルブ。
【請求項９】
複数の延長構造が、前記上側部分の上面に形成され、追加容器の底部分に突き当たるように構成されている、請求項１記載の一方向バルブ。
【請求項１０】
突出リングが、前記下側部分のステム本体の下端に形成されている、請求項１記載の一方向バルブ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、一方向バルブ及び関連する容器キットに関し、さらに具体的には、小さな壁の厚みを有する容器に適合する一方向バルブ、及び関連する容器キットに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

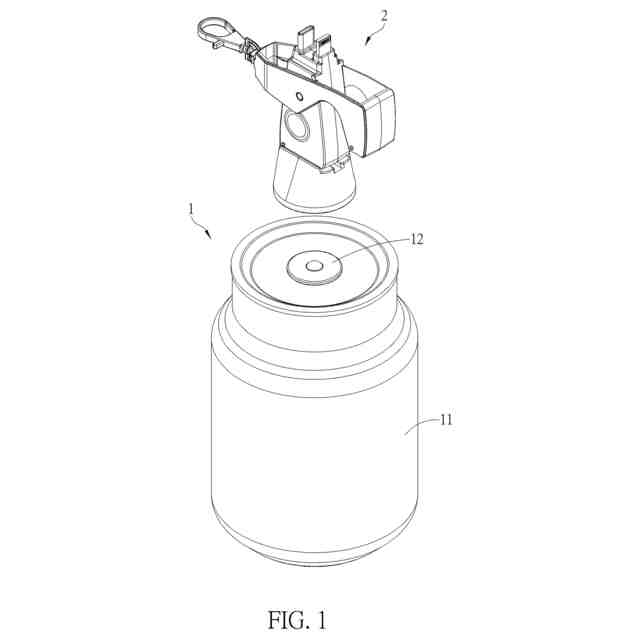

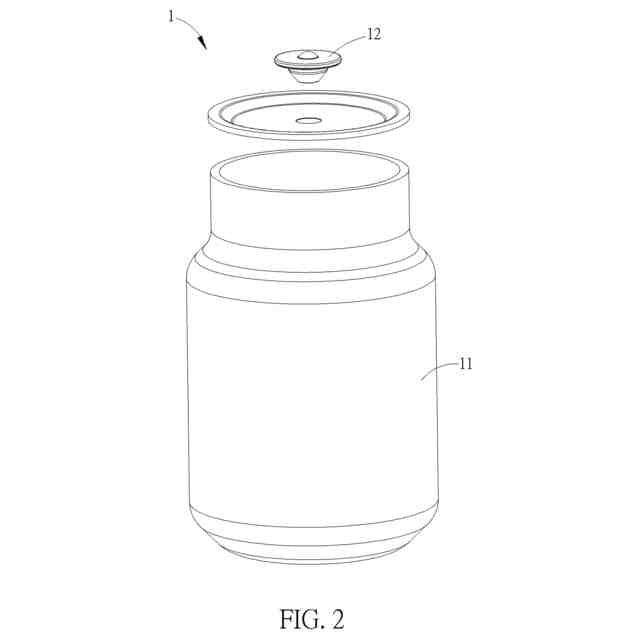

市場で入手可能な、食品を保存するための様々な真空容器が存在する。真空容器は通常、収容構成要素と一方向バルブとを含む。収容構成要素は、食品を収容するものである。一方向バルブは、収容構成要素に取り付けられている。一方向バルブは、例えば真空ポンプによって空気を収容構成要素から抜き出し、周囲の空気が収容構成要素に進入することを防止することができる。しかし、従来の一方向バルブでは、一方向バルブを確実に取り付け、適切に機能させるために、収容構成要素に大きな壁の厚みを必要とする。そのため、従来の真空容器の改良が、早急に必要とされている。
【発明の概要】
【０００３】
本発明の目的は、前述の問題を解決するために、小さな壁の厚みを有する容器に適合する一方向バルブ及び関連する容器キットを提供することである。
【０００４】

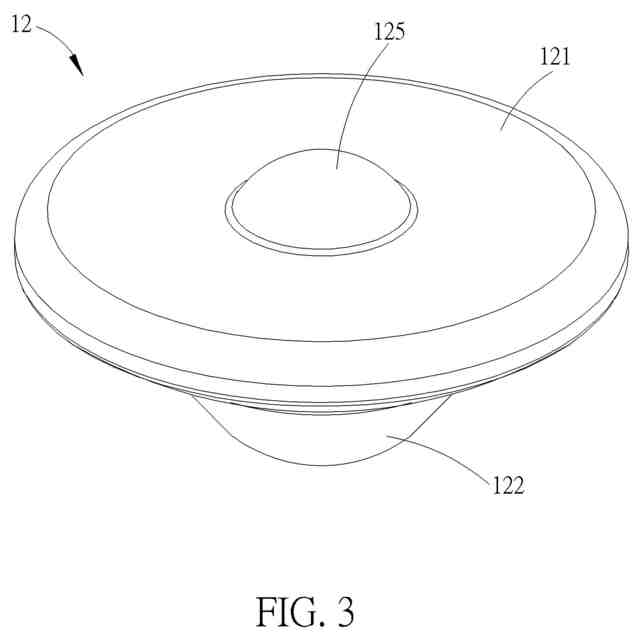

上記目的を達成するために、本発明は、容器に適合する一方向バルブを開示する。一方向バルブは、弾性変形可能である上側部分と；上側部分に一体的に接続されている下側部分と；下側部分から上側部分に向かって突出し、上側部分から分離している複数の突起であり、複数の突起のうちの２つの隣接する突起は、互いにスペースをあけて配置され、複数の突起は、容器の内面によって突き当てられ、容器の外面によって上側部分を弾性変形させるように構成されている、複数の突起とを備えている。
【０００５】

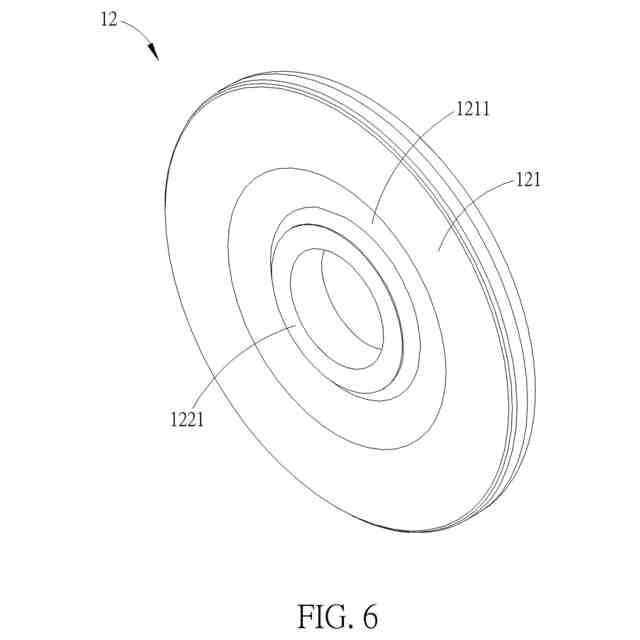

本発明の実施形態によれば、凹部構造が上側部分に形成され；一方向バルブが容器から取り外されて非変形状態にある場合に、複数の突起のそれぞれが、少なくとも部分的に凹部構造の中に収容される。
【０００６】
本発明の実施形態によれば、凹部構造の深さは、内側から外側に向かって徐々に減少する。
【０００７】
本発明の実施形態によれば、下側部分は、ステム本体とプラットフォーム構造とを含み；ステム本体は、上側部分に一体的に接続され、一方向バルブが容器に取り付けられた場合に、容器を貫通するように構成され；プラットフォーム構造は、ステム本体から延びて上側部分から分離され、複数の突起は、プラットフォーム構造から突出する。
【０００８】

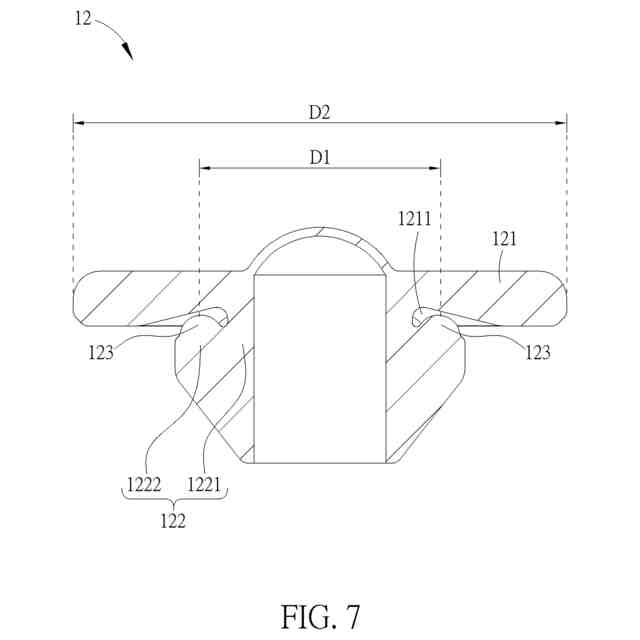

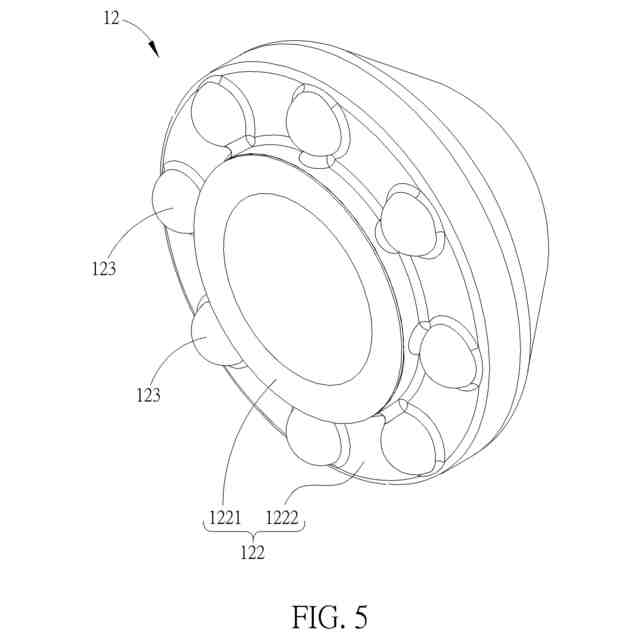

本発明の実施形態によれば、複数の突起は、第１直径を有する円の中に配置され、上側部分の外周は、第２直径を有し、第２直径は第１直径よりも大きい。
【０００９】

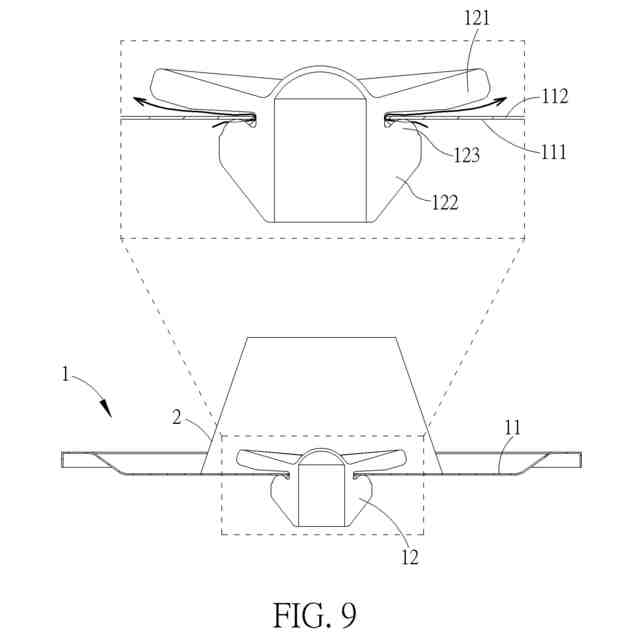

本発明の実施形態によれば、一方向バルブが容器に取り付けられた場合に、上側部分は、容器の外面から少なくとも部分的に分離するように構成され、複数の突起のうちの２つの隣接する突起と容器の内面との間の空間と、上側部分と容器の外面との間の空間とによって形成される流体通路を設ける。
【００１０】
本発明の実施形態によれば、一方向バルブが容器に取り付けられた場合に、複数の突起は、容器の内面によって突き当てられ続け、容器の内面から分離されない。
（【００１１】以降は省略されています）
