公開番号2025163642
公報種別公開特許公報(A)
公開日2025-10-29
出願番号2024075310
出願日2024-05-07
発明の名称制御バルブ及び関連する容器キット
出願人立兆股ふん有限公司
代理人個人,個人
主分類F16K 7/16 20060101AFI20251022BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】異なる状態の間で切り替え可能な制御バルブ及び関連する容器キットを提供する。

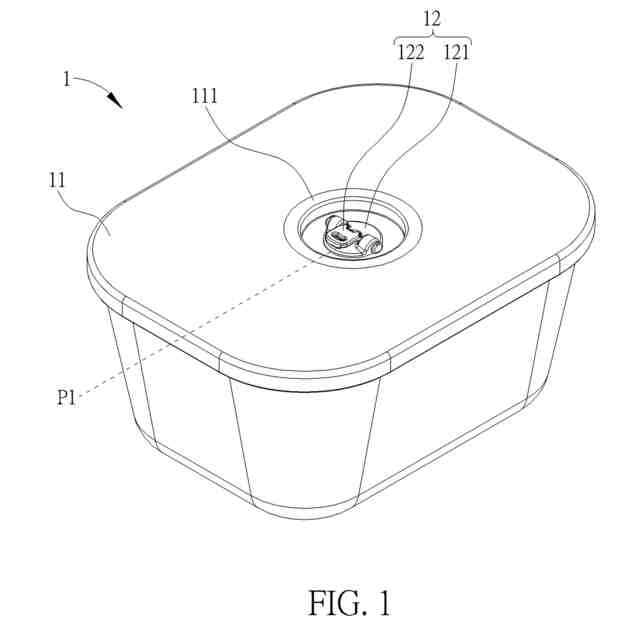

【解決手段】容器に適合した制御バルブが提供され、バルブ部材121と操作部材122とを含む。バルブ部材は、容器に取り付けられるように構成され、弾性変形可能である。操作部材は、第1位置と第2位置との間で枢軸的に切り替え可能である。操作部材が第1位置から第2位置へ操作された場合に、バルブ部材は操作部材によって弾性変形し、これにより、バルブ部材は容器から少なくとも部分的に分離される。さらに、関連する容器キット1が提供される。

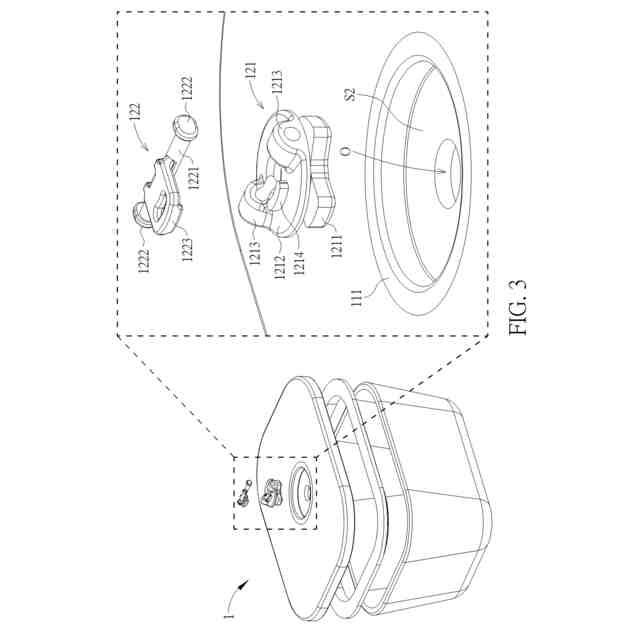

【選択図】図3
特許請求の範囲【請求項１】
容器に適合する制御バルブであって、
制御バルブは、
前記容器に取り付けられるように構成され、弾性変形可能であるバルブ部材と、
第１位置と第２位置との間で枢軸的に切り替え可能である操作部材であり、操作部材が前記第１位置から前記第２位置へ操作された場合に、前記バルブ部材は、操作部材によって弾性変形され、前記バルブ部材は、前記容器から少なくとも部分的に分離される、操作部材とを備えている制御バルブ。
続きを表示（約 1,200 文字）【請求項２】
前記バルブ部材は、
前記容器の第１サイドに突き当たるように構成されている突き当て部分と、
前記突き当て部分に接続され、前記容器の第２サイドと前記操作部材とのうちの少なくとも１つによって弾性変形されるように構成されているカバー部分とを含む、請求項１記載の制御バルブ。
【請求項３】
前記操作部材が前記第１位置にある場合に、前記カバー部分は、前記操作部材によって弾性変形されず、
前記操作部材が前記第２位置にある場合に、前記カバー部分は、前記操作部材によって弾性変形され、前記容器の前記第２サイドから少なくとも部分的に分離される、請求項２記載の制御バルブ。
【請求項４】
前記カバー部分は、前記操作部材が前記第１位置にある場合に、前記容器の前記第２サイドに取り付けられ、前記容器の前記第２サイドによって弾性変形される、請求項２記載の制御バルブ。
【請求項５】
前記操作部材は、前記バルブ部材と前記容器とのうちの１つに枢軸的に配置されている、請求項１記載の制御バルブ。
【請求項６】
前記操作部材は、
前記バルブ部材と前記容器とのうちの前記１つに枢軸的に接続されている少なくとも１つの旋回部分と、
少なくとも１つの前記旋回部分から突出し、前記操作部材が前記第１位置から前記第２位置へ操作された場合に、前記バルブ部材と前記容器とのうちの別の１つに突き当たるように構成されている少なくとも１つの駆動部分とを含む、請求項５記載の制御バルブ。
【請求項７】
少なくとも１つの前記駆動部分はカム形状に形成され、
前記操作部材が前記第１位置にある場合に、少なくとも１つの前記駆動部分は、前記バルブ部材と前記容器とのうちの前記別の１つに突き当たらず、
前記操作部材が前記第２位置にある場合に、少なくとも１つの前記駆動部分は、前記バルブ部材と前記容器とのうちの前記別の１つに突き当たる、請求項６記載の制御バルブ。
【請求項８】
前記操作部材はさらに、操作部分を含み、
前記操作部分は、少なくとも１つの前記旋回部分に接続され、少なくとも１つの前記旋回部分を旋回させるように駆動するために操作されるように構成され、前記操作部材を前記第１位置と前記第２位置との間で切り替える、請求項６記載の制御バルブ。
【請求項９】
少なくとも１つの前記旋回部分は、前記バルブ部材のカバー部分と前記容器の弁座とのうちの１つに形成された貫通孔構造又は軸構造に、枢軸的に接続されるように構成されている、請求項６記載の制御バルブ。
【請求項１０】

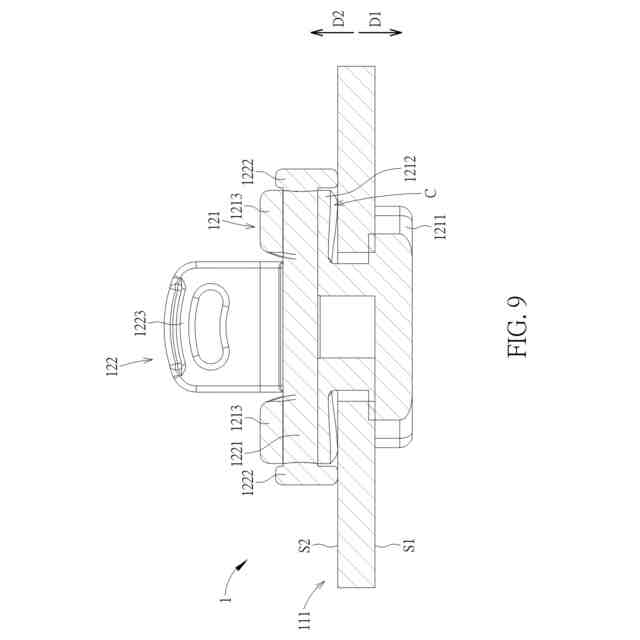

前記操作部材が前記第２位置にある場合に、前記バルブ部材と前記容器との間に、連絡チャンネルが形成され、前記連絡チャンネルは、前記連絡チャンネルを通る気流によって可聴音を発生させる、請求項１記載の制御バルブ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、容器に適合する制御バルブ及び関連する容器キットに関し、さらに具体的には、操作部材を利用することによって異なる状態の間で切り替え可能な制御バルブ、及び関連する容器キットに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
真空化装置や加圧システムでは、真空化装置や加圧システム内の容器、例えばハードボックスやソフトバッグの、内圧と外圧の均衡を許容又は制限するために、バルブは重要な部品である。しかし、従来のバルブは、ユーザに都合のよいものではない（ｎｏｔｕｓｅｒ－ｆｒｉｅｎｄｌｙ）。そのため、改良が求められている。
【発明の概要】
【０００３】
本発明の目的は、前述した問題を解決するために、操作部材と、関連する容器キットとを利用して、異なる状態の間で切り替え可能な制御バルブを提供することである。
【０００４】

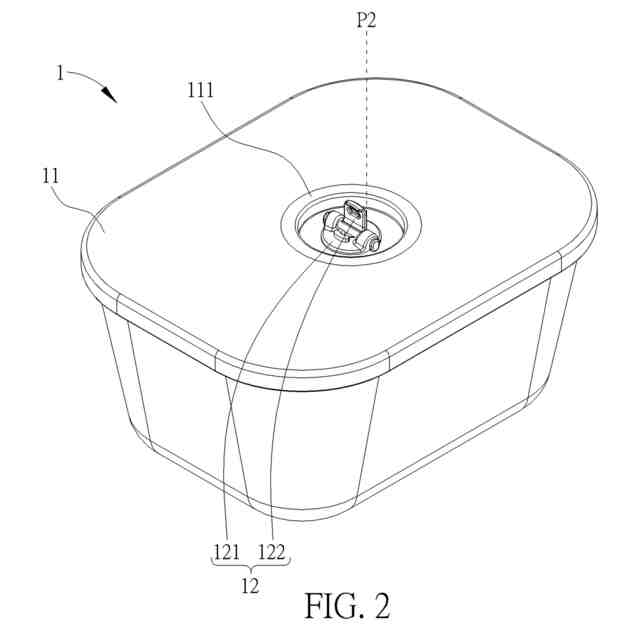

上記目的を達成するために、本発明は、容器に適合する制御バルブを開示する。制御バルブは、容器に取り付けられるように構成され、弾性変形可能であるバルブ部材と；第１位置と第２位置との間で枢軸的に切り替え可能である操作部材であり、操作部材が第１位置から第２位置へ操作された場合に、バルブ部材は、操作部材によって弾性変形され、バルブ部材は、容器から少なくとも部分的に分離される、操作部材とを備えている。
【０００５】

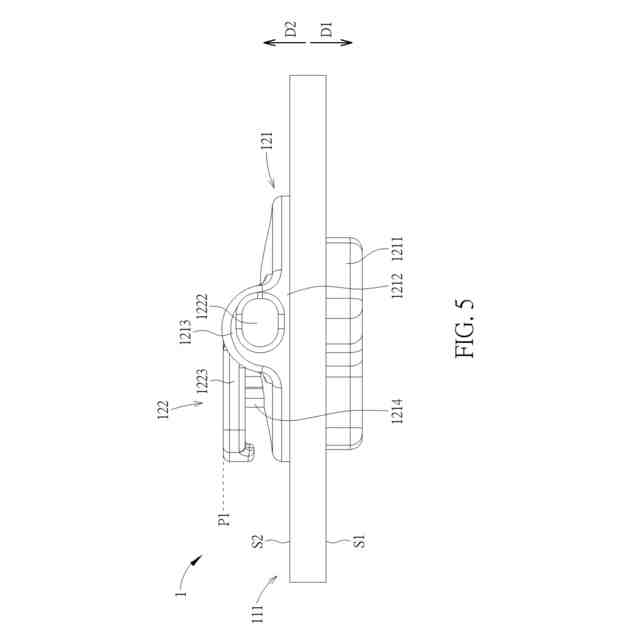

本発明の実施形態によれば、バルブ部材は、容器の第１サイドに突き当たるように構成されている突き当て部分と；突き当て部分に接続され、容器の第２サイドと操作部材とのうちの少なくとも１つによって弾性変形されるように構成されているカバー部分とを含む。
【０００６】
本発明の実施形態によれば、操作部材が第１位置にある場合に、カバー部分は、操作部材によって弾性変形されず；操作部材が第２位置にある場合に、カバー部分は、操作部材によって弾性変形され、容器の第２サイドから少なくとも部分的に分離される。
【０００７】
本発明の実施形態によれば、カバー部分は、操作部材が第１位置にある場合に、容器の第２サイドに取り付けられ、容器の第２サイドによって弾性変形される。
【０００８】
本発明の実施形態によれば、操作部材は、バルブ部材と容器とのうちの１つに枢軸的に配置されている。
【０００９】
本発明の実施形態によれば、操作部材は、バルブ部材と容器とのうちの１つに枢軸的に接続されている少なくとも１つの旋回部分と；少なくとも１つの旋回部分から突出し、操作部材が第１位置から第２位置へ操作された場合に、バルブ部材と容器とのうちの別の１つに突き当たるように構成されている少なくとも１つの駆動部分とを含む。
【００１０】
本発明の実施形態によれば、少なくとも１つの駆動部分はカム形状に形成され；操作部材が第１位置にある場合に、少なくとも１つの駆動部分は、バルブ部材と容器とのうちの別の１つに突き当たらず；操作部材が第２位置にある場合に、少なくとも１つの駆動部分は、バルブ部材と容器とのうちの別の１つに突き当たる。
（【００１１】以降は省略されています）
