公開番号2025163878
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067478
出願日2024-04-18
発明の名称ワイヤソー装置の目視安全確認構造
出願人オリエンタル白石株式会社,コンクリートコーリング株式会社
代理人個人,個人
主分類B28D 7/02 20060101AFI20251023BHJP(セメント,粘土,または石材の加工)
要約【課題】カバーで汚染水の飛散や粉塵の拡散を遮蔽しつつワイヤソー装置が安全に回転駆動しているかを常時目視で確認できるワイヤソー装置の目視安全確認構造を提供する。
【解決手段】ワイヤソー装置の目視安全確認構造において、防護カバー2は、ワイヤソー装置10のワイヤソー14を回転駆動する駆動モーター11を有し、レール16上をスライド移動するワイヤソー本体15の廻りを覆う本体カバー3と、ワイヤソー本体15と最も離れた移動しない従動プーリーの廻りを覆う固定カバー4と、切断の進行に伴ってレール16上をスライド移動して固定カバー4から離れる本体カバー3との間を覆う追従カバー5,6を備え、本体カバー3、固定カバー4、及び追従カバー5をそれぞれ透明板で覆い、外部からワイヤソー装置10が回転駆動しているかを目視可能に構成する。

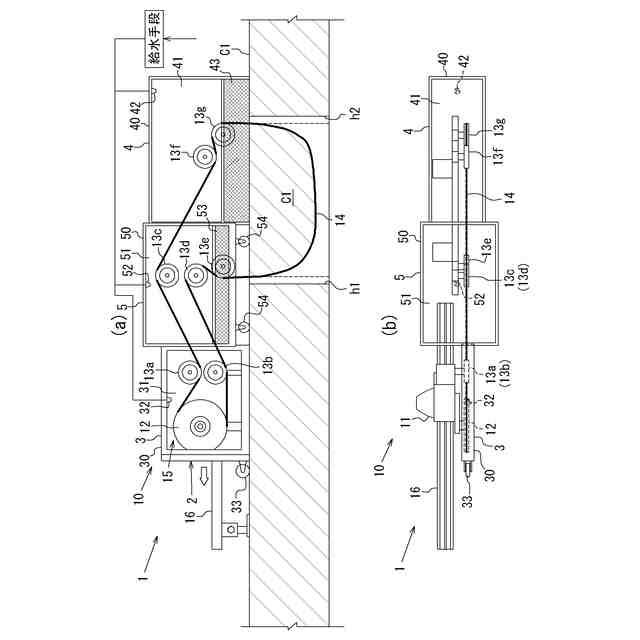

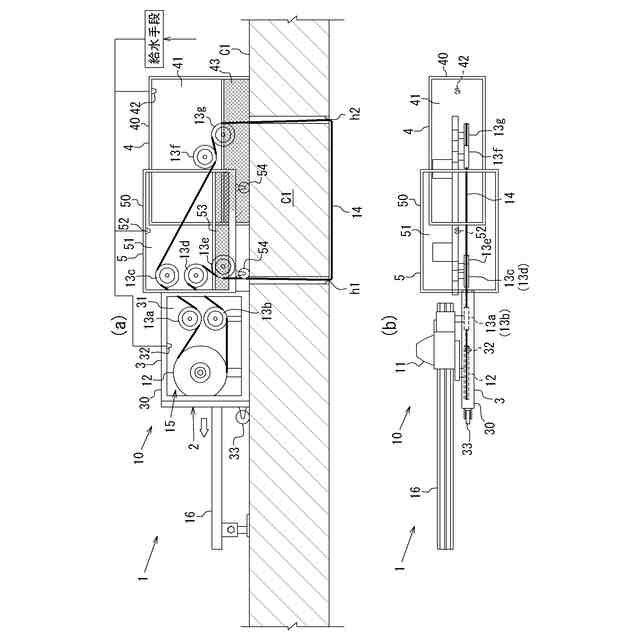

【選択図】図1
特許請求の範囲【請求項１】
ワイヤソー装置と、前記ワイヤソー装置の廻りに設置された防護カバーを備え、防護カバーでワイヤソー装置の周囲を遮蔽しつつワイヤソー装置が安全に回転駆動しているかを目視で確認できるワイヤソー装置の目視安全確認構造であって、
前記防護カバーは、前記ワイヤソー装置のワイヤソーを回転駆動する駆動モーターを有し、レール上をスライド移動するワイヤソー本体の廻りを覆う本体カバーと、前記ワイヤソー本体と最も離れた移動しない従動プーリーの廻りを覆う固定カバーと、切断の進行に伴って前記レール上をスライド移動して前記固定カバーから離れる本体カバーとの間を覆う追従カバーを備え、
前記本体カバー、前記固定カバー、及び追従カバーは、それぞれ透明板で覆われ、外部から前記ワイヤソー装置が回転駆動しているかを目視可能に構成されていること
を特徴とするワイヤソー装置の目視安全確認構造。
続きを表示（約 410 文字）【請求項２】
前記防護カバーの前記本体カバー、前記固定カバー、及び追従カバーには、それぞれスプリンクラーが設けられ、前記透明板の内部が曇らないように散水可能に構成されていること
を特徴とする請求項１に記載のワイヤソー装置の目視安全確認構造。
【請求項３】
前記追従カバーは、複数のキャスターを有し、前記キャスターで切断対象のコンクリート構造物上を転動可能に構成されていること
を特徴とする請求項１に記載のワイヤソー装置の目視安全確認構造。
【請求項４】

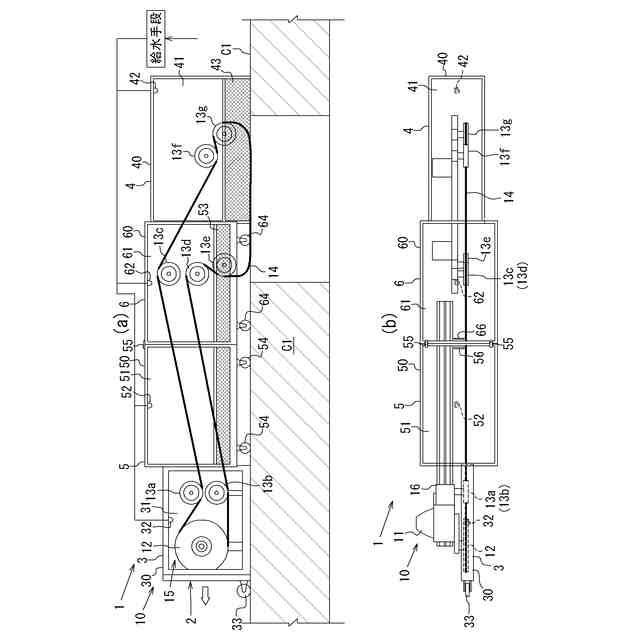

前記追従カバーは、複数あり、互いに連結可能に構成されていること
を特徴とする請求項３に記載のワイヤソー装置の目視安全確認構造。
【請求項５】
前記本体カバーは、運搬用のキャスターが取り付けられていること
を特徴とする請求項１又は２に記載のワイヤソー装置の目視安全確認構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤソー装置の目視安全確認構造に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、ワイヤソー装置（ワイヤソーイング機器）を用いてコンクリート構造物を切断撤去することが知られている。このようなワイヤソー装置による切断・撤去工事では、表面にダイヤモンドチップが固着されたワイヤロープのループを切断の進捗に従ってプーリー等を用いて徐々に縮めていく必要がある。また、ワイヤソー装置の駆動中にワイヤロープが絡まったり、ワイヤロープが対象コンクリート構造物以外のものに接触するとダイヤモンドチップが飛び散ったりするおそれがあるため、ワイヤソー装置の駆動中は、プーリー等が問題なく回転走行しているかを一定時間ごとに定期的に確認する必要がある。
【０００３】
しかし、ワイヤソー装置の回転走行状態を目視で確認したい要望があるものの、前述のように、ダイヤモンドチップが飛び散ったりするおそれや、切断時に発生するコンクリートの粉塵が拡散するため、プーリー等の機器を何らかの手段で覆って安全の確保や粉塵の拡散防止を図りたい要望もある。そこで、現状のワイヤソー装置を用いたコンクリート構造物の切断工事では、ワイヤソー装置の廻りをメッシュシート等のシートで覆って万が一ダイヤモンドチップが飛び散った場合に対処しつつ、定期的にシートをめくってワイヤソー装置が安全に回転走行しているかを目視で確認することが行われている。
【０００４】
例えば、特許文献１には、ワイヤソー装置の廻りをカバーで覆い、吸引装置や冷却装置を設けるとともに、カバーに目視可能な窓を設けたワイヤソー装置のカバーが開示されている（特許文献１の特許請求の範囲の請求項１，２、明細書の段落［０００８］～［００５５］、図面の図１～図３，図８等参照）。
【０００５】
しかし、特許文献１のワイヤソー装置のカバーは、窓から覗ける範囲は、目視で確認できるが、切断工事の進捗により徐々に縮まっていく装置のプーリー等の重要な箇所を常に目視できる環境ではないという問題があった。また、特許文献１のワイヤソー装置は、ワイヤロープを冷却するために冷却水を供給して冷やすものであるが、冬季のように露点温度が低い時期には、カバーの窓が曇ってしまい見えなくなるという問題も発生する。
【０００６】
一方、特許文献２には、内部を観察する観察窓が設けられたワイヤソーのガイドローラカバーにおいて、観察窓が加工液が付着して内部が見えなくなるという問題を洗浄液を噴射する噴射ノズルを設けて洗浄液で観察窓に付着した加工液を洗い流すことで解決するワイヤソーのガイドローラカバーが開示されている（特許文献２の特許請求の範囲の請求項１、明細書の段落［０００９］～［００１７］、図面の図２等参照）。
【０００７】
また、特許文献３には、ワークを加工するための加工室と、該加工室を覆うカバーと、該カバーの少なくとも一部に設けられた透明部とを備えるワイヤソー装置において、加工室の内部を目視するための透明部に傷が付くのを防止するために洗浄ユニットを設けて透明部の内表面に砥粒や切粉が付着する前に、透明部の内表面を流れる洗浄液によって砥粒や切粉を洗い流すワイヤソー装置が開示されている（特許文献３の特許請求の範囲の請求項１、明細書の段落［００２５］～［００３６］、図面の図１，図３，図４等参照）。
【０００８】
しかし、特許文献２に記載のワイヤソーのガイドローラカバーや特許文献３に記載のワイヤソー装置は、シリコン、ガラス、セラミックス等の脆性材料を切断する作業域内に作業員が立ち入ることがあり得ない工場内のワーク加工用のワイヤソーであり、コンクリート構造物を切断するワイヤソーと技術的分野が異なるとともに、前述の冬季のように露点温度が低い時期には、冷却水の水蒸気によりカバーの窓が曇ってしまい見えなくなるという前記課題が全く認識されていない。
【先行技術文献】
【特許文献】
【０００９】
特許第７０１２０４３号公報
特開２０００－１６７７６０号公報
特開２０１７－１９６６８９号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
そこで、本発明は、前述した問題に鑑みて案出されたものであり、その目的とするところは、カバーで汚染水の飛散や粉塵の拡散を遮蔽しつつワイヤソー装置が安全に回転駆動しているかを常時目視で確認できるワイヤソー装置の目視安全確認構造を提供することにある。
【課題を解決するための手段】
（【００１１】以降は省略されています）
