公開番号2025161914
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2025138349,2021122937
出願日2025-08-21,2021-07-28
発明の名称リザーブタンク、冷却装置、およびプロジェクタ
出願人パナソニックホールディングス株式会社
代理人個人,個人
主分類B01D 19/00 20060101AFI20251017BHJP(物理的または化学的方法または装置一般)
要約【課題】気液分離性能を向上させたリザーブタンク、およびそれを備える冷却装置およびプロジェクタを提供する。

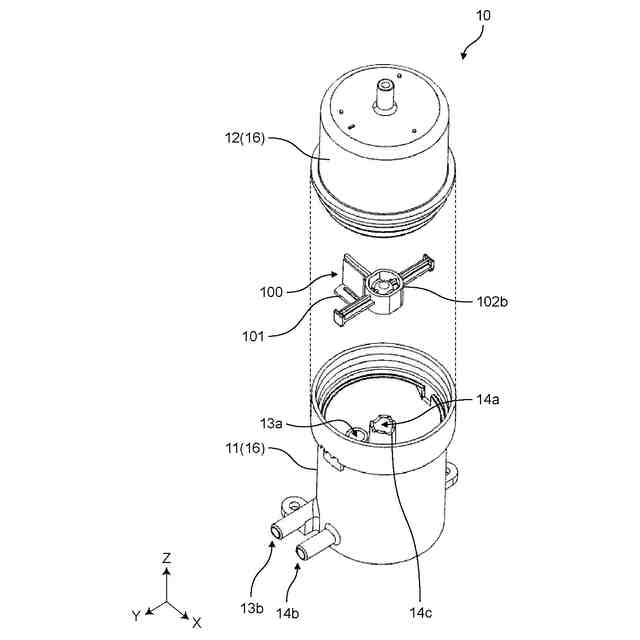

【解決手段】本開示リザーブタンクは、内部に冷媒を貯留するタンク本体16と、タンク本体16の内部に冷媒を流入させる流入路13と、タンク本体16の内部から冷媒を流出させる流出路14と、タンク本体16の内部において流入路13の出口13aに対向して配置され、流入路13から流れ出た冷媒が衝突する第1面101aを有する衝突部材101と、タンク本体16の内部において流出路14の入口14aに対向して配置され、流出路14への気泡の混入を防止する気泡混入防止部材100と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
内部に冷媒を貯留するタンク本体と、
前記タンク本体の内部に前記冷媒を流入させる流入路と、
前記タンク本体の内部から前記冷媒を流出させる流出路と、
前記タンク本体の内部において前記流入路の出口に対向し、前記流入路の出口から流れ出た前記冷媒が衝突する第１面を有する衝突部材と、
前記タンク本体の内部において前記流出路の入口に対向し、前記流出路への気泡の混入を防止する気泡混入防止部材と、
を備える、
リザーブタンク。
続きを表示（約 1,000 文字）【請求項２】
前記流出路の前記入口は、前記タンク本体の内部において、前記タンク本体の内壁から離れた位置に設けられる、
請求項１に記載のリザーブタンク。
【請求項３】
前記流入路は、前記タンク本体の外部から前記冷媒が流入する第１流入路と、前記第１流入路から前記流入路の出口に繋がる第２流入路と、を含み、
前記第２流入路の断面積は、前記第１流入路の断面積よりも大きい、
請求項１または２に記載のリザーブタンク。
【請求項４】
前記流入路は、前記冷媒が前記第１流入路を流れる方向が、前記冷媒が前記第２流入路を流れる方向と直交するように、構成されている、
請求項３に記載のリザーブタンク。
【請求項５】
前記流入路の前記出口と前記流出路の前記入口とは、第１向きに向かって配置され、
前記流入路の前記出口は、前記第１向きにおいて、前記流出路の前記入口の位置とは異なる位置に設けられ、
前記衝突部材は、前記第１向きにおいて、前記流入路の前記出口と前記流出路の前記入口との間に配置される、
請求項１ないし４のいずれか１項に記載のリザーブタンク。
【請求項６】
前記衝突部材は、前記第１面と反対側の第２面を有し、
前記衝突部材は、前記冷媒を前記第１面から前記第２面に向かって移動させる１つまたは複数の貫通孔を有している、
請求項１ないし５のいずれか１項に記載のリザーブタンク。
【請求項７】
前記タンク本体は、前記タンク本体の内部に、前記流入路の前記出口が配置される第１領域と、前記流出路の前記入口が配置される第２領域と、を有し、
前記第１領域と前記第２領域とは、前記衝突部材により仕切られ、
前記１つまたは複数の貫通孔により、前記第１領域と前記第２領域とが連通する、
請求項６に記載のリザーブタンク。
【請求項８】
前記１つまたは複数の貫通孔の開口面積の和は、前記流入路の前記出口の開口面積よりも大きい、
請求項７に記載のリザーブタンク。
【請求項９】
前記衝突部材と前記気泡混入防止部材とは、一体的に形成されている、
請求項１ないし８のいずれか１項に記載のリザーブタンク。
【請求項１０】
前記衝突部材の前記第１面は、平面状に形成されている、
請求項１ないし９のいずれか１項に記載のリザーブタンク。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、リザーブタンク、冷却装置、およびプロジェクタに関する。
続きを表示（約 930 文字）【背景技術】
【０００２】
冷媒を循環することにより発熱体を冷却する冷却装置において、冷媒に混入した空気をトラップするためのリザーブタンクが知られている。
【０００３】
特許文献１に記載の液冷タンクは、冷媒に混入した空気を分離してトラップすることにより、冷媒を循環するための動力源であるポンプに空気が混入するのを防止する。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－８４９５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の液冷タンクには、冷媒の循環量を増大させると空気が再混入してしまうという課題がある。
【０００６】
本開示は、気液分離性能を向上させたリザーブタンク、およびそれを備える冷却装置およびプロジェクタを提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様にかかるリザーブタンクは、内部に冷媒を貯留するタンク本体と、タンク本体の内部に冷媒を流入させる流入路と、タンク本体の内部から冷媒を流出させる流出路と、タンク本体の内部において流入路の出口に対向し、流入路の出口から流れ出た冷媒が衝突する第１面を有する衝突部材と、タンク本体の内部において流出路の入口に対向し、流出路への気泡の混入を防止する気泡混入防止部材と、を備える。
【０００８】
本開示の一態様にかかる冷却装置は、上述のリザーブタンクと、冷媒を循環させるポンプと、発熱体からの熱を回収する受熱部と、冷媒を冷却する熱交換器と、を備える。冷却装置は、リザーブタンクに貯留された前記冷媒を循環させて前記発熱体を冷却する。
【０００９】
本開示の一態様にかかるプロジェクタは、上述の冷却装置を備える。
【発明の効果】
【００１０】
本開示によると、気液分離性能を向上させたリザーブタンク、およびそれを備える冷却装置およびプロジェクタを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
