公開番号2025161306
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064392
出願日2024-04-12
発明の名称配光制御レンズ及び照明装置
出願人三菱電機株式会社,三菱電機照明株式会社
代理人弁理士法人きさ特許商標事務所
主分類F21V 5/00 20180101AFI20251017BHJP(照明)
要約【課題】色ムラを抑制できる配光制御レンズ及び照明装置を提供する。
【解決手段】配光制御レンズは、蛍光体を用いた白色光源と対向して配置される配光制御レンズであって、前記白色光源からの光が入射する入光面を備え、前記入光面には、凹部が形成されており、前記凹部は、前記白色光源と対向する入光中央面を有しており、前記入光中央面には、入射した光を広角側に偏向させるV溝が形成されている。
【選択図】図2
特許請求の範囲【請求項１】
蛍光体を用いた白色光源と対向して配置される配光制御レンズであって、
前記白色光源からの光が入射する入光面を備え、
前記入光面には、凹部が形成されており、
前記凹部は、前記白色光源と対向する入光中央面を有しており、
前記入光中央面には、入射した光を広角側に偏向させるＶ溝が形成されている配光制御レンズ。
続きを表示（約 600 文字）【請求項２】
蛍光体を用いた白色光源と対向して配置される配光制御レンズであって、
前記白色光源からの光が入射する入光面を備え、
前記入光面には、凹部が形成されており、
前記凹部は、前記白色光源と対向する入光中央面を有しており、
前記入光中央面には、入射した光を広角側に偏向させる台形溝が形成されている配光制御レンズ。
【請求項３】
前記入光面から入射した光の一部を全反射させる側面をさらに備え、
前記側面は、中心軸を含む断面において多角形形状に形成されている請求項１に記載の配光制御レンズ。
【請求項４】
蛍光体を用いた白色光源と対向して配置される配光制御レンズであって、
前記白色光源からの光を入射させる入光面と、
前記入光面から入射した光の一部を全反射させる側面と、
を備え、
前記側面は、中心軸を含む断面において多角形形状に形成されている配光制御レンズ。
【請求項５】
前記白色光源の放射光軸の方向に視て、
前記入光中央面の直径は、
前記白色光源の直径の２倍以下である請求項１に記載の配光制御レンズ。
【請求項６】
請求項１～請求項５のいずれか一項に記載の配光制御レンズと、
前記白色光源と、
を備えた照明装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、配光制御レンズ及びそれを備えた照明装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
黄色蛍光体を用いて白色光を得るＬＥＤ（ＬｉｇｈｔＥｍｉｔｔｉｎｇＤｉｏｄｅ）では、発光面からの垂線を基準に角度が大きくなるにつれて黄色成分が増大することが知られている。特許文献１では黄色味を帯びた蛍光色の成分はＬＥＤ発光表面から広角度に偏って放出されているとし、この広角度の成分を外部に取り出さない構造にしている。
【先行技術文献】
【特許文献】
【０００３】
特許第５３３１５１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、ミクロのサイズで見ると、ＬＥＤ光源面内においても色の偏りが存在する。ＬＥＤチップ直下においては青色光を発しており、チップ間あるいはチップと白色パッケージとの間は黄色味を帯びた光を発している。この発光面内の色ムラがレンズを通して、床や壁に投影されることがある。特に、レンズにて広角に配光制御して上方から下方へ投光する場合、一部壁面に照射される光の明部と暗部との境界部分が黄色味を帯びるという課題があった。
【０００５】
本開示は、上述のような課題を解決するためになされたものであり、色ムラを抑制できる配光制御レンズ及び照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る配光制御レンズは、蛍光体を用いた白色光源と対向して配置される配光制御レンズであって、前記白色光源からの光が入射する入光面を備え、前記入光面には、凹部が形成されており、前記凹部は、前記白色光源と対向する入光中央面を有しており、前記入光中央面には、入射した光を広角側に偏向させるＶ溝が形成されている。
【０００７】
本開示に係る照明装置は、本開示に係る配光制御レンズと、前記白色光源と、を備えている。
【発明の効果】
【０００８】
本開示によれば、色ムラを抑制することができる。
【図面の簡単な説明】
【０００９】

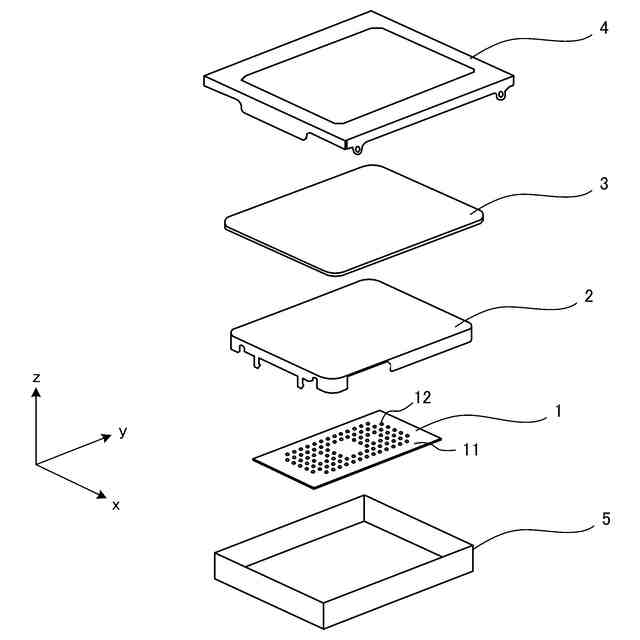

実施の形態１に係る照明装置の分解斜視図である。

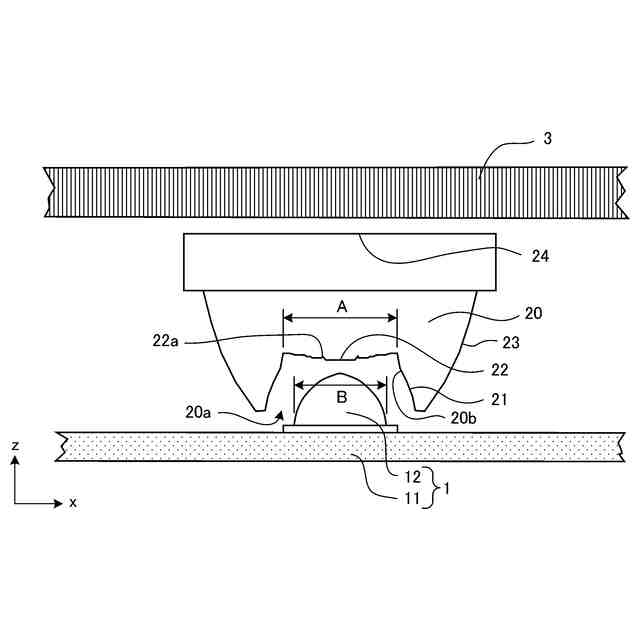

実施の形態１に係る照明装置における１組のＬＥＤとレンズとの配置を示す光学系の断面図である。
実施の形態１に係る照明装置におけるＬＥＤの断面図である。

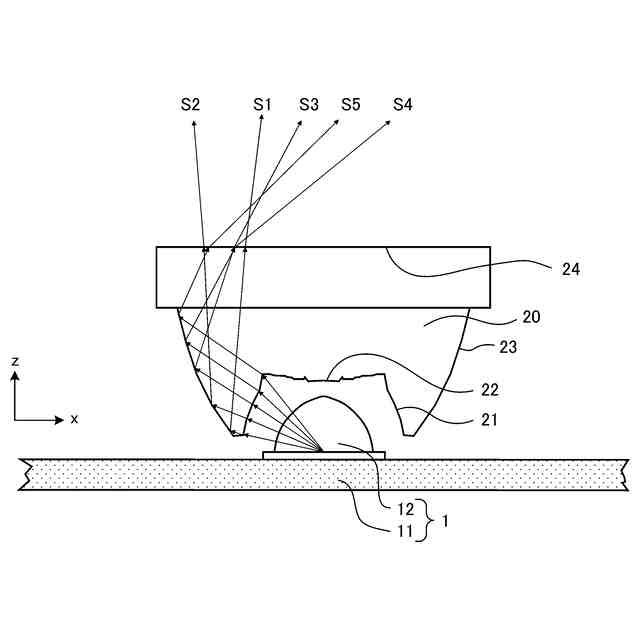

実施の形態１に係る照明装置においてＬＥＤ中心から入光側面を経由して放射される光の軌跡を示す図である。

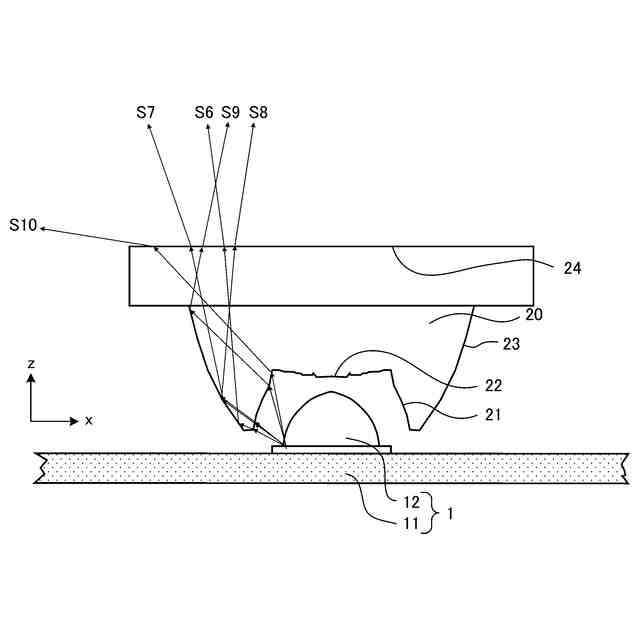

実施の形態１に係る照明装置においてＬＥＤ端部から入光側面を経由して放射される光の軌跡を示す図である。
実施の形態１に係る照明装置においてＬＥＤチップ領域端部から入光中央面を経由して放射される光の軌跡を示す図である。
実施の形態１に係る照明装置においてＬＥＤチップとパッケージとの間の蛍光体樹脂部から入光中央面を経由して放射される光の軌跡を示す図である。

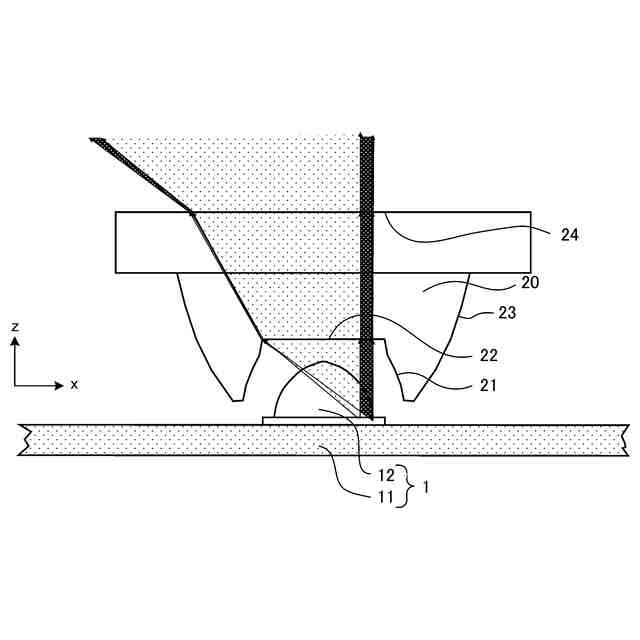

実施の形態１の比較例に係る照明装置においてＬＥＤチップ領域端部及び蛍光体樹脂部から入光中央面を経由して放射される光線領域図である。
レンズ形状１のレンズを有する照明装置においてＬＥＤチップ領域端部及び蛍光体樹脂部から入光中央面を経由して放射される光線領域図である。
実施の形態２に係る照明装置においてＬＥＤチップ領域端部から入光中央面を経由して放射される光の軌跡を示す図である。
実施の形態２に係る照明装置においてＬＥＤチップとパッケージとの間の蛍光体樹脂部から入光中央面を経由して放射される光の軌跡を示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について図面を参照して説明する。本開示は、以下の実施の形態に限定されるものではなく、本開示の主旨を逸脱しない範囲で種々に変形することが可能である。また、本開示は、以下の各実施の形態に示す構成のうち、組合せ可能な構成のあらゆる組合せを含むものである。特に構成要素の組み合わせは、各実施の形態における組み合わせのみに限定するものではなく、一の実施の形態に記載した構成要素を別の実施の形態に適用することができる。また、以下の説明において、理解を容易にするために方向を表す用語（例えば「上」、「下」、「右」、「左」、「前」、「後」など）を適宜用いるが、これらは説明のためのものであって、本開示を限定するものではない。また、各図において、同一の符号を付したものは、同一の又はこれに相当するものであり、これは明細書の全文において共通している。なお、各図面では、各構成部材の相対的な寸法関係又は形状等が実際のものとは異なる場合がある。
（【００１１】以降は省略されています）
