発明の名称ガイダンス装置、ガイダンス方法およびプログラム
出願人三菱電機株式会社
代理人個人
主分類G05B 23/02 20060101AFI20251126BHJP(制御;調整)
要約【課題】制御対象をガイダンス値に従って操作することが適切であるのか否かの判断を支援することが可能なガイダンス装置を得ること。
【解決手段】制御対象の制御に用いる制御パラメータをガイダンスするガイダンス装置1は、制御パラメータの値に応じて値が変化する目的関数を、制約条件を満たす範囲で設定する処理によって求められる制御パラメータのガイダンス値を取得するガイダンス値取得部10と、目的関数の値に基づいて制御パラメータのガイダンス値の根拠を示すメッセージを出力するガイダンス部13と、を備えることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
制御対象の制御に用いる制御パラメータをガイダンスするガイダンス装置であって、
前記制御パラメータの値に応じて値が変化する目的関数を、制約条件を満たす範囲で設定する処理によって求められる前記制御パラメータのガイダンス値を取得するガイダンス値取得部と、
前記目的関数の値に基づいて前記制御パラメータの前記ガイダンス値の根拠を示すメッセージを出力するガイダンス部と、
を備えることを特徴とするガイダンス装置。
続きを表示（約 970 文字）【請求項２】
前記ガイダンス部は、前記制約条件が設定された変数の値に基づいて、前記メッセージの内容を決定する
ことを特徴とする請求項１に記載のガイダンス装置。
【請求項３】
前記ガイダンス部は、前記ガイダンス値に基づいて、前記制御パラメータの値に応じて値が変化する変数の予測値を算出し、前記予測値に基づいて計算した前記目的関数の値に基づいて前記メッセージの内容を決定する
ことを特徴とする請求項１に記載のガイダンス装置。
【請求項４】
前記メッセージは、前記ガイダンス値の増減の根拠を含む
ことを特徴とする請求項１に記載のガイダンス装置。
【請求項５】
前記メッセージは、前記ガイダンス値の値の根拠を含む
ことを特徴とする請求項１に記載のガイダンス装置。
【請求項６】
前記ガイダンス部は、前記目的関数の値と予め定められたしきい値との比較結果に基づいて、前記メッセージの内容を決定する
ことを特徴とする請求項１に記載のガイダンス装置。
【請求項７】
前記ガイダンス部は、前記目的関数の値が前記しきい値と同一になる時点までの時間を算出し、算出した時間を含む前記メッセージを出力する
ことを特徴とする請求項６に記載のガイダンス装置。
【請求項８】
前記ガイダンス部は、前記制約条件が設定された変数の値と予め定められたしきい値との比較結果に基づいて、前記メッセージの内容を決定する
ことを特徴とする請求項２に記載のガイダンス装置。
【請求項９】
前記制御対象は、下水処理システムであり、
前記制御パラメータは、前記下水処理システムが有する揚水ポンプの揚水量である
ことを特徴とする請求項１から８のいずれか１項に記載のガイダンス装置。
【請求項１０】
前記ガイダンス値は、前記下水処理システムに貯めた処理前の下水の水位と、前記下水処理システムの消費電力と、前記下水処理システムから放流する処理水の水質とを前記目的関数として求められる
ことを特徴とする請求項９に記載のガイダンス装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、制御対象の運転ガイダンスを行うガイダンス装置、ガイダンス方法およびプログラムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
制御パラメータの値を変更することによって制御対象の運転制御を行うシステムでは、従来は操作員が過去の経験などに基づいて制御パラメータの値を決定していた。また、制御パラメータの目標値を算出することで、操作員の手間を低減する支援システムも提供されている。例えば、特許文献１では、制御パラメータの値に応じて値が変化する変数のうち目的関数として設定されたものの値が最適化されるような制御パラメータの値を探索する最適化処理によって、制御パラメータのガイダンス値を操作員に提供する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１００７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来の技術によれば、操作員は、本当に制御対象をガイダンス値に従って操作することが適切であるのか否かを判断することが困難であるという問題があった。
【０００５】
本開示は、上記に鑑みてなされたものであって、制御対象をガイダンス値に従って操作することが適切であるのか否かの判断を支援することが可能なガイダンス装置を得ることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本開示にかかるガイダンス装置は、制御対象の制御に用いる制御パラメータをガイダンスするガイダンス装置であって、制御パラメータの値に応じて値が変化する目的関数を、制約条件を満たす範囲で設定する処理によって求められる制御パラメータのガイダンス値を取得するガイダンス値取得部と、目的関数の値に基づいて制御パラメータのガイダンス値の根拠を示すメッセージを出力するガイダンス部と、を備えることを特徴とする。
【発明の効果】
【０００７】
本開示によれば、制御対象をガイダンス値に従って操作することが適切であるのか否かの判断を支援することが可能になるという効果を奏する。
【図面の簡単な説明】
【０００８】
実施の形態１にかかるガイダンス装置の構成例を示す図
図１に示すガイダンス装置の動作を説明するためのフローチャート
制御対象が下水処理システムである場合の適用例を示す図
図３に示すガイダンス装置の動作を説明するためのフローチャート
図３に示すガイダンス部が出力するメッセージの第１の例を示す図
図３に示すガイダンス部が出力するメッセージの第２の例を示す図
制御対象が空気調和システムである場合の適用例を示す図
図７に示すガイダンス部が出力するメッセージの第１の例を示す図
図７に示すガイダンス部が出力するメッセージの第２の例を示す図
図７に示すガイダンス部が出力するメッセージの第３の例を示す図
ガイダンス装置を実現するコンピュータシステムの構成例を示す図
【発明を実施するための形態】
【０００９】
以下に、本開示の実施の形態に係るガイダンス装置、ガイダンス方法およびプログラムを図面に基づいて詳細に説明する。
【００１０】
実施の形態１．

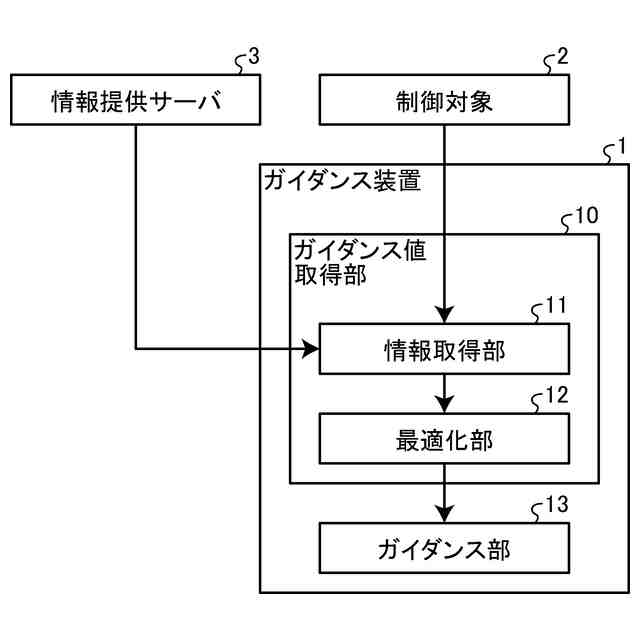

図１は、実施の形態１にかかるガイダンス装置１の構成例を示す図である。ガイダンス装置１は、制御対象２の運転ガイダンスを行う。制御対象２は、制御パラメータの値を変更することで運転操作される。このとき、ガイダンス装置１は、制御対象２および情報提供サーバ３から取得した情報を用いて、運転ガイダンスを行う。ガイダンス装置１は、情報取得部１１と、最適化部１２と、ガイダンス部１３とを有する。
（【００１１】以降は省略されています）
