公開番号2025161297
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064379
出願日2024-04-12
発明の名称電気電子機器収納用箱
出願人日東工業株式会社
代理人弁理士法人クスノキ特許事務所
主分類H05K 9/00 20060101AFI20251017BHJP(他に分類されない電気技術)
要約【課題】電気電子機器収納用箱の事象の検知について新たな手段を採用できるようにすること。

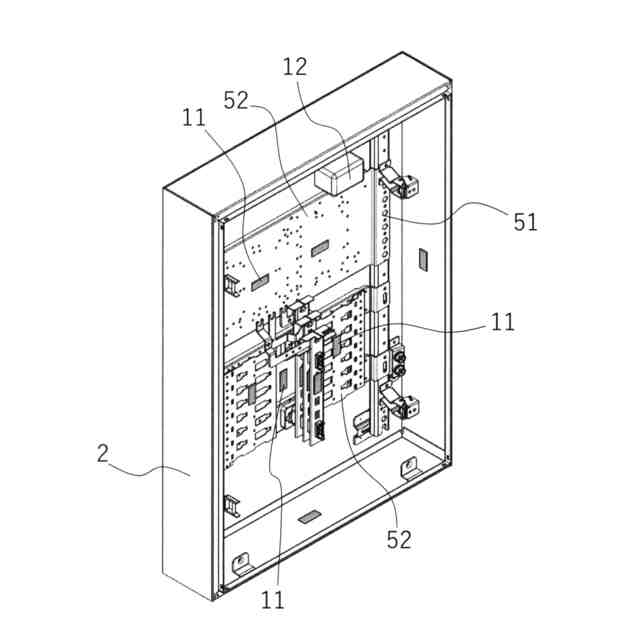

【解決手段】電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体2と、筐体2を覆うことが可能な外扉と、を備え、筐体2内に、対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するICタグ11と、ICタグ11と電波を介して通信し、該情報を収集するリーダライタ12と、ICタグ11とリーダライタ12との間に、電波を減衰、反射、吸収させる材料を備えた電波減衰物と、を備えている電気電子機器収納用箱とする。

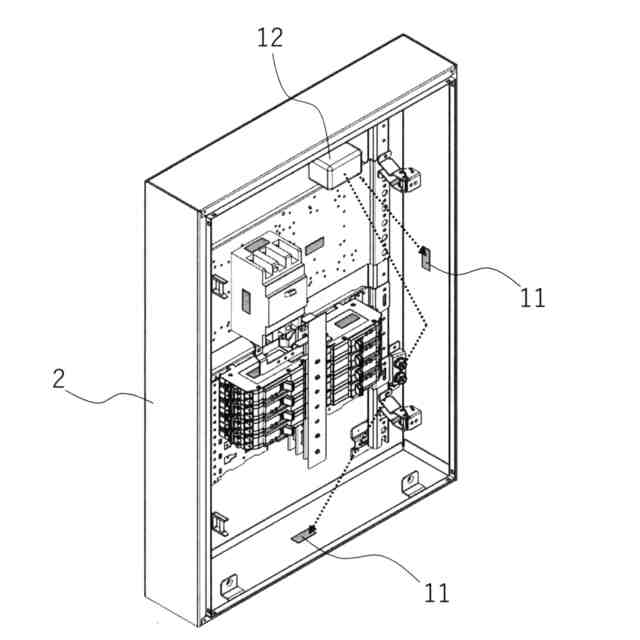

【選択図】図5
特許請求の範囲【請求項１】
電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、
筐体内に、
対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、
ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、
を備え、
ＩＣタグとリーダライタとの間に、電波を減衰、反射、吸収させる材料を備えた電波減衰物が介在する電気電子機器収納用箱。
続きを表示（約 1,900 文字）【請求項２】
電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、
筐体内に、
対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、
ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、
を備え、
リーダライタから直接照射される電波の強度が弱いエリアにＩＣタグが設置され、リーダライタから直接照射される電波の強度が強いエリアに電波反射部材が位置する、
若しくは、
ＩＣタグから直接照射される電波の強度が弱いエリアにリーダライタが設置され、ＩＣタグから直接照射される電波の強度が強いエリアに電波反射部材が位置する
電気電子機器収納用箱。
【請求項３】
電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、
筐体内に、
対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、
ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、
を備え、
リーダライタの直接的な電波照射エリア外にＩＣタグが設置され、電波照射エリア内に電波反射部材が位置する、
若しくは、
ＩＣタグの直接的な電波照射エリア外にリーダライタが設置され、電波照射エリア内に電波反射部材が位置する
電気電子機器収納用箱。
【請求項４】
電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、
筐体内に、
対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、
ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、
を備え、
リーダライタから見たリーダライタの電波照射方向にＩＣタグが位置するが、ＩＣタグの電波受信部がリーダライタとは対向せず、前記電波照射方向に電波反射部材が位置する、
若しくは、
ＩＣタグから見たＩＣタグの電波照射方向にリーダライタが位置するが、リーダライタの電波受信部がＩＣタグとは対向せず、前記電波照射方向に電波反射部材が位置する
電気電子機器収納用箱。
【請求項５】
電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、
筐体内に、
対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、
ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、
を備え、
リーダライタから見て、リーダライタの電波照射方向と異なる方向にＩＣタグが設置され、前記電波照射方向に電波反射部材が位置する、
若しくは、
ＩＣタグから見て、ＩＣタグの電波照射方向と異なる方向にリーダライタが設置され、前記電波照射方向に電波反射部材が位置する
電気電子機器収納用箱。
【請求項６】
ＩＣタグが、
筐体、筐体に収納される電気電子機器の外面、筐体に収納される電気電子機器の内面、電気電子機器を固定するために用いる固定部材、のいずれか一つに少なくとも取り付けられる請求項１から５のいずれかに記載の電気電子機器収納用箱。
【請求項７】
筐体に収納される複数の電気電子機器の導電部を覆うことが可能であるとともに、そのうちの少なくとも一つの電気電子機器の非導電部の一部にアクセス可能とする中扉をさらに備え、
ＩＣタグの少なくとも一つが、外扉の中扉と対向することになる面、中扉の外扉と対向することになる面、中扉と外扉の間、の何れかに取り付けられる請求項１から５のいずれかに記載の電気電子機器収納用箱。
【請求項８】
ＩＣタグが、導電部材若しくは電気電子機器の導電部に取り付けられる請求項１から５のいずれかに記載の電気電子機器収納用箱。
【請求項９】
電波減衰物の少なくとも一つは、
電気電子機器、
電気電子機器に電気的に接続される導電部材、
電気電子機器を固定するために用いる固定部材、
電気電子機器の少なくとも一部と対向するように配置される中扉、
の何れかである請求項１に記載の電気電子機器収納用箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気電子機器収納用箱に関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１に記載されているように、電気電子機器収納用箱に関し、処理部に接続する温度測定用の測定モジュールで得られる測定値データを記憶部に記憶させ、生成した測定結果データを通信部からデータサーバに送信することは知られている。また、特許文献１には、電源装置の取っ手に吊り下げられているＩＣタグに携帯情報端末のＩＣタグリーダーを接近させてＩＣタグから識別符号データを読み取ることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０３６２８４号公報
【０００４】
ところで、ＩＣタグと、ＩＣタグとあわせて使用されるリーダライタとは、電波を介して通信を行うものであるため、ＩＣタグとリーダライタの間に障害物がある場合には、正常に通信が行えない場合がある。これは、障害物が金属である場合に顕著にみられる。このため、金属を用いて構成された電気電子機器収納用箱については、ＩＣタグとリーダライタの双方を電気電子機器収納用箱の内部に配置することはなされてこなかった。また、電気電子機器収納用箱の内部には多くの機器が搭載されているため、ＩＣタグやリーダライタの設置範囲や向きに制限がありすぎ、電気電子機器収納用箱の内部でＩＣタグとリーダライタを通信させることは実際的ではないと考えられていたことも、電気電子機器収納用箱の内部にＩＣタグとリーダライタを配置することを具体的に検討することがなされてこなかった理由の一つであった。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本件の発明者は、電気電子機器収納用箱のさまざまな可能性は追及する中で、金属用いて構成された電気電子機器収納用箱でも、ＩＣタグとリーダライタを事象の検知に利用できる手段はないかと考えた。本発明が解決しようとする課題は、電気電子機器収納用箱の事象の検知について新たな手段を採用できるようにすることである。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、筐体内に、対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、ＩＣタグとリーダライタとの間に、電波を減衰、反射、吸収させる材料を備えた電波減衰物と、を備えた電気電子機器収納用箱とする。
【０００７】
また、電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、
筐体を覆うことが可能な外扉と、を備え、筐体内に、対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、を備え、リーダライタから直接照射される電波の強度が弱いエリアにＩＣタグが設置され、リーダライタから直接照射される電波の強度が強いエリアに電波反射部材が位置する、若しくは、ＩＣタグから直接照射される電波の強度が弱いエリアにリーダライタが設置され、ＩＣタグから直接照射される電波の強度が強いエリアに電波反射部材が位置する構成とするのが好ましい。
【０００８】
また、電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、筐体内に、対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、を備え、リーダライタの直接的な電波照射エリア外にＩＣタグが設置され、電波照射エリア内に電波反射部材が位置する、若しくは、ＩＣタグの直接的な電波照射エリア外にリーダライタが設置され、電波照射エリア内に電波反射部材が位置する構成とするのが好ましい。
【０００９】
また、電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、筐体内に、対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、を備え、リーダライタから見たリーダライタの電波照射方向にＩＣタグが位置するが、ＩＣタグの電波受信部がリーダライタとは対向せず、前記電波照射方向に電波反射部材が位置する、若しくは、ＩＣタグから見たＩＣタグの電波照射方向にリーダライタが位置するが、リーダライタの電波受信部がＩＣタグとは対向せず、前記電波照射方向に電波反射部材が位置する構成とするのが好ましい。
【００１０】
また、電気電子機器を収納可能であって、少なくとも一部に金属を有した筐体と、筐体を覆うことが可能な外扉と、を備え、筐体内に、対象物に生じる事象をセンサにより検知若しくは測定した情報を記憶するＩＣタグと、ＩＣタグと電波を介して通信し、該情報を収集するリーダライタと、を備え、リーダライタから見て、リーダライタの電波照射方向と異なる方向にＩＣタグが設置され、前記電波照射方向に電波反射部材が位置する、若しくは、ＩＣタグから見て、ＩＣタグの電波照射方向と異なる方向にリーダライタが設置され、前記電波照射方向に電波反射部材が位置する構成とするのが好ましい。
（【００１１】以降は省略されています）
