公開番号2025159774
公報種別公開特許公報(A)
公開日2025-10-22
出願番号2024062520
出願日2024-04-09
発明の名称電気電子機器収納用箱
出願人日東工業株式会社
代理人弁理士法人クスノキ特許事務所
主分類H05K 7/18 20060101AFI20251015BHJP(他に分類されない電気技術)
要約【課題】前側に位置する扉体の一枚当たりの大きさが大きくなることを抑制しつつ、内部へのアクセスが必要な場合に使い勝手の良い電気電子機器収納用箱とすること。

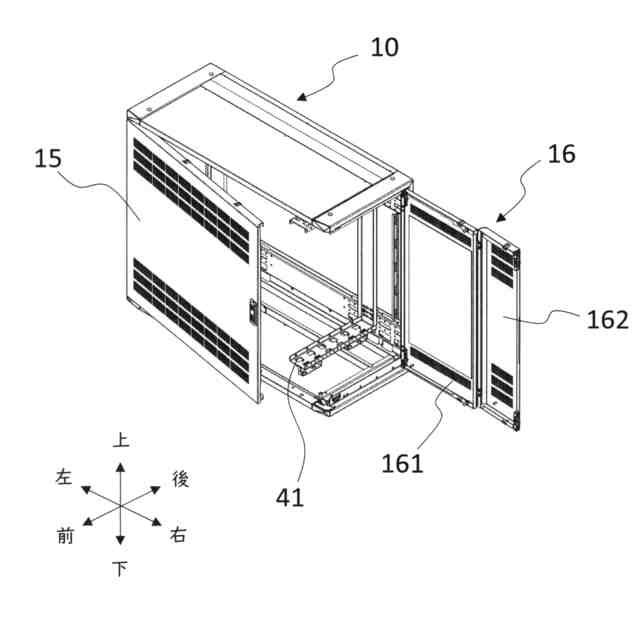

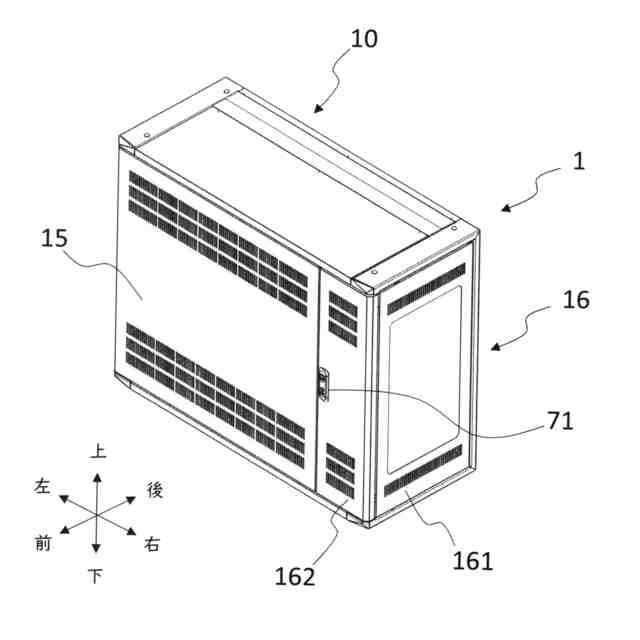

【解決手段】電気電子機器を収納可能である筐体を備えた電気電子機器収納用箱であって、筐体10の前面部の一部とすることが可能な第一の扉体15と、筐体の1つの側面部とすることが可能な側面板部161及び側面板部に蝶着される第二の扉体162を有する連結ユニット16と、を備え、連結ユニットの側面板部は、回動可能に取り付けられ、かつ、側面回動抑制部を用いて回動を抑制することが可能であり、第二の扉体は、筐体の前面部の一部とすることが可能である構成とする。
【選択図】図11
特許請求の範囲【請求項１】
電気電子機器を収納可能である筐体を備えた電気電子機器収納用箱であって、

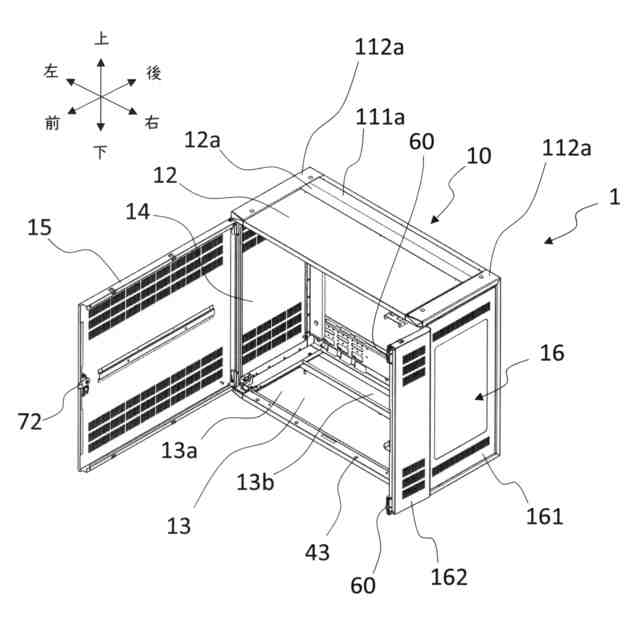

筐体の前面部の一部とすることが可能な第一の扉体と、
筐体の１つの側面部とすることが可能な側面板部及び側面板部に蝶着される第二の扉体を有する連結ユニットと、
を備え、
連結ユニットの側面板部は、回動可能に取り付けられ、かつ、側面回動抑制部を用いて回動を抑制することが可能であり、
第二の扉体は、筐体の前面部の一部とすることが可能である電気電子機器収納用箱。
続きを表示（約 680 文字）【請求項２】
第二の扉体に筐体の天面又は底面と係止可能な係止部を備え、
第一の扉体に第二の扉体への係止操作を可能とするハンドルを備えた請求項１に記載の電気電子機器収納用箱。
【請求項３】
第一の扉体に筐体の天面又は底面と係止可能な係止部を備え、
第二の扉体に第一の扉体への係止操作を可能とするハンドルを備えた請求項１に記載の電気電子機器収納用箱。
【請求項４】
筐体の天面又は底面と係止可能な係止部に操作片を用いて操作可能なラッチを有する前面部用スライドラッチを備え、
第一の扉体及び第二の扉体が閉じた状態において、
前面部用スライドラッチの操作片が、ハンドルを備える扉体が位置する側に突出する請求項２又は請求項３に記載の電気電子機器収納用箱。
【請求項５】

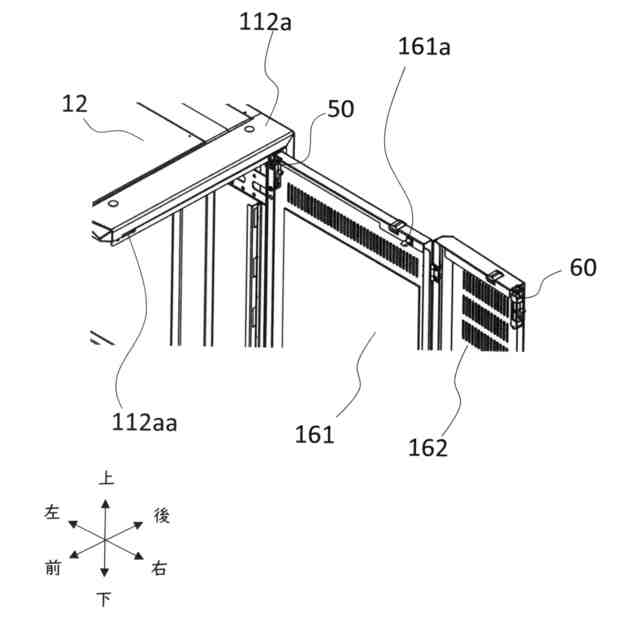

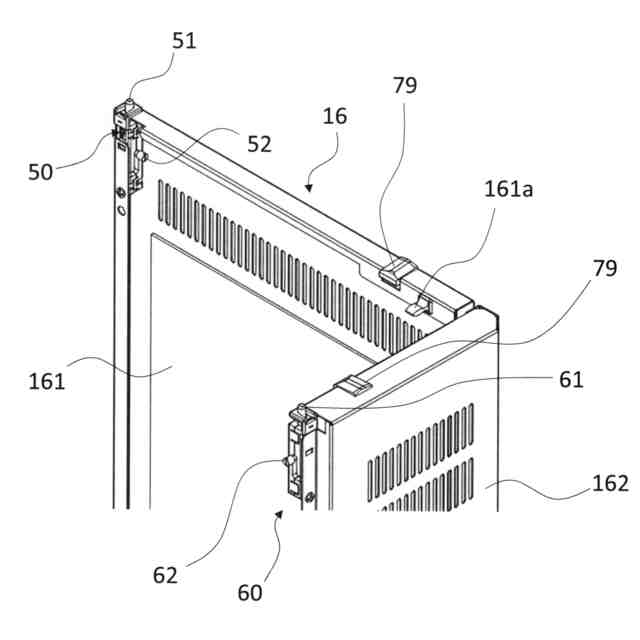

側面板部が、操作部を用いて操作可能なヒンジピンを有するピポットヒンジを用いて筐体の後面側に取り付けられ、かつ側面回動抑制部を用いて側面板部の回動が抑制された状態において、
ピポットヒンジの操作部が前側に向けて突出する請求項４に記載の電気電子機器収納用箱。
【請求項６】

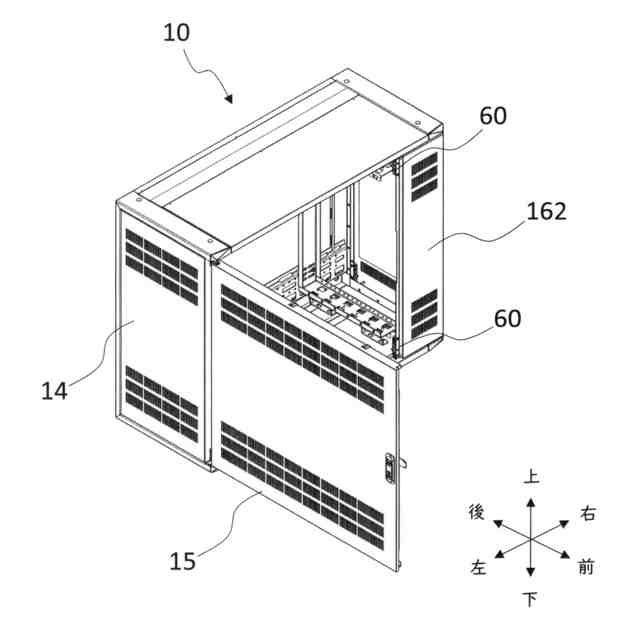

第二の扉体は、第二の扉体を閉じた状態から９０度回動した状態、かつ側面回動抑制部を用いて側面板部の回動が抑制された状態において、
前側から見て第二の扉体の内側面と側面板部の内側面が重なる、または、前側から見て第二の扉体の内側面が側面板部の内側面よりも外側に位置する請求項５に記載の電気電子機器収納用箱。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気電子機器収納用箱に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１に記載されているような電気電子機器収納用箱が知られている。特許文献１に開示された電気電子機器収納用箱は、側面板や天井板や底面板とは異なる部材で扉体を支持できるようにしており、側面板や天井板や底面板の着脱の作業性を容易にすることや、側面板や天井板や底面板の形状が複雑となることを防止することができる。より具体的には、特許文献１に開示された電気電子機器収納用箱は、背面板の一面側から突出し、先端部を開放端とした支柱を有し、かつ、支柱を上部と下部に備えることにより背面板側の部分と支柱でコ字状とした部位に側板が取り付けられる。また、支柱の先端部には扉体を支持可能な支持部を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２０７０８７号公報
【０００４】
ところで、ユーザの要望に応じて、筐体のサイズを大きくした製品を販売することがある。例えば、幅広(横幅）のキャビネットを形成する場合、開口部を覆う扉体のサイズも幅広になる。しかしながら、扉体のサイズが幅広になると、扉体に用いられる鋼板のサイズも大きいものが必要になる。この場合、扉体の重みによる開放端側（ハンドル側）の扉下がりを考慮する必要や、扉自体の変形を考慮する必要がある。また、筐体前方向に扉体の回動のための必要な空間を確保しておく必要があるが、扉体のサイズが幅広になると、それに応じた空間を筐体の前側に確保しておかなければ、扉体を十分に開放することができない場合がある。つまり、扉体の大きさは筐体の外部空間にも影響を及ぼす。また、内部に収納する電気電子機器は点検や交換の必要も生じる。この際、内部にアクセスする経路をできるだけ広く確保できるほうがよいことがあるが、そのための作業が煩わしいと使い勝手が悪い。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本件の発明者は、この点について鋭意検討することにより解決を試みた。本発明が解決しようとする課題は、前側に位置する扉体の一枚当たりの大きさが大きくなることを抑制しつつ、内部へのアクセスが必要な場合に使い勝手の良い電気電子機器収納用箱とすることである。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、電気電子機器を収納可能である筐体を備えた電気電子機器収納用箱であって、筐体の前面部の一部とすることが可能な第一の扉体と、筐体の１つの側面部とすることが可能な側面板部及び側面板部に蝶着される第二の扉体を有する連結ユニットと、を備え、連結ユニットの側面板部は、回動可能に取り付けられ、かつ、側面回動抑制部を用いて回動を抑制することが可能であり、第二の扉体は、筐体の前面部の一部とすることが可能である電気電子機器収納用箱とする。
【０００７】
また、第二の扉体に筐体の天面又は底面と係止可能な係止部を備え、第一の扉体に第二の扉体への係止操作を可能とするハンドルを備えた構成とすることが好ましい。
【０００８】
また、第一の扉体に筐体の天面又は底面と係止可能な係止部を備え、第二の扉体に第一の扉体への係止操作を可能とするハンドルを備えた構成とすることが好ましい。
【０００９】
また、筐体の天面又は底面と係止可能な係止部に操作片を用いて操作可能なラッチを有する前面部用スライドラッチを備え、第一の扉体及び第二の扉体が閉じた状態において、前面部用スライドラッチの操作片が、ハンドルを備える扉体が位置する側に突出する構成とすることが好ましい。
【００１０】
また、側面板部が、操作部を用いて操作可能なヒンジピンを有するピポットヒンジを用いて筐体の後面側に取り付けられ、かつ側面回動抑制部を用いて側面板部の回動が抑制された状態において、ピポットヒンジの操作部が前側に向けて突出する構成とすることが好ましい。
（【００１１】以降は省略されています）
