公開番号2025160708
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063440
出願日2024-04-10
発明の名称ランプおよび磁気ディスク装置
出願人株式会社東芝,東芝デバイス&ストレージ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G11B 21/12 20060101AFI20251016BHJP(情報記憶)
要約【課題】クラックの発生を抑制し、信頼性の向上を図ることが可能なランプおよびこれを備える磁気ディスク装置を提供する。
【解決手段】実施形態によれば、磁気ディスク装置のランプは、樹脂により一体に成形されたランプ本体および支持ブラケットと、ランプ本体に埋設され支持ブラケットに対向する金属の補強板と、を備えている。補強板は、ランプ本体と支持ブラケットとの境界部に対向しているとともに樹脂が充填された開口を有している。
【選択図】図6
特許請求の範囲【請求項１】
磁気ディスク装置のランプであって、
樹脂により一体に成形されたランプ本体および支持ブラケットと、前記ランプ本体に埋設され前記支持ブラケットに対向する金属の補強板と、を具備し、
前記補強板は、前記ランプ本体と前記支持ブラケットとの境界部に対向しているとともに前記樹脂が充填された開口を有している、
ランプ。
続きを表示（約 1,000 文字）【請求項２】
前記補強板は、互い対向する一対の側辺を有し、前記開口は、一方の前記側辺に開口している、請求項１に記載のランプ。
【請求項３】
前記補強板は、互い対向する一対の側辺を有し、前記開口は、一方の前記側辺に間隔を置いて対向する側縁を有している、請求項１に記載のランプ。
【請求項４】
前記開口に対して垂直な方向から見た平面視において、前記開口の周縁と前記境界部との間隔は、ゼロより大きく任意の上限値よりも小さい、請求項１に記載のランプ。
【請求項５】
前記補強板は、それぞれ第１方向に延在し互いに対向する一対の側辺を有し、
前記支持ブラケットは、前記第１方向と交差する第２方向に沿って延在し、
平面視において、前記開口の周縁と前記境界部との間隔は、ゼロより大きく前記第1方向の前記支持ブラケットの厚さよりも小さい、請求項４に記載のランプ。
【請求項６】
前記境界部は、前記支持ブラケットの厚さ分だけ前記第１方向に延在している、請求項５に記載のランプ。
【請求項７】
回転自在な磁気ディスクと、
前記磁気ディスクに対してヘッドを移動可能に支持および駆動するアクチュエータと、
前記ヘッドを前記磁気ディスクの外側のアンロード位置に保持するランプと、を備え、
前記ランプは、樹脂により一体に成形されたランプ本体および支持ブラケットと、前記ランプ本体に埋設され前記支持ブラケットに対向する金属の補強板と、を具備し、
前記補強板は、前記ランプ本体と前記支持ブラケットとの境界部に対向しているとともに前記樹脂が充填された開口を有している、
磁気ディスク装置。
【請求項８】
前記補強板は、互い対向する一対の側辺を有し、前記開口は、一方の前記側辺に開口している、請求項７に記載の磁気ディスク装置。
【請求項９】
前記補強板は、互い対向する一対の側辺を有し、前記開口は、一方の前記側辺に間隔を置いて対向する側縁を有している、請求項７に記載の磁気ディスク装置。
【請求項１０】
前記開口に対して垂直な方向から見た平面視において、前記開口の周縁と前記境界部との間隔は、ゼロより大きく任意の上限値よりも小さい、請求項７に記載の磁気ディスク装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この発明の実施形態は、ランプおよび磁気ディスク装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
磁気ディスク装置として、例えば、ハードディスクドライブ（ＨＤＤ）は、回転自在に設けられた磁気ディスクと、磁気ディスクに対してデータの記録、読取りを行う磁気ヘッドと、を有している。磁気ヘッドは、ヘッドアクチュエータにより、磁気ディスク上のロード位置と、磁気ディスクの外側のアンロード位置との間を移動される。また、ＨＤＤは、アンロード位置に移動した磁気ヘッドを保持するランプを備えている。一般に、ランプは合成樹脂で成形されている。
【０００３】
一方、近年、磁気ディスク装置の大容量化に伴い、搭載される磁気ディスクの枚数が増加する傾向にある。磁気ディスク枚数の増加に伴い、ランプも大型化する傾向にある。大型化した場合、補強のための金属の補強板をランプに埋め込むことがある。
ここで、樹脂と金属は線膨張係数が異なる。ランプが温度変化を受けると樹脂製のランプと金属補強板との間に膨張差が生じ、熱応力が発生する。そのため、繰り返しの温度変化により樹脂部分の角部にクラックが発生する可能性がある。クラックが発生すると、ランプの寸法がずれ、磁気ヘッドのロード、アンロード動作に支障をきたす場合がある。
【先行技術文献】
【特許文献】
【０００４】
米国特許第６,４２４,５０１号明細書
特開２００７－７３１６８号公報
米国特許出願公開第２０１０／０２２６２３１号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
この発明の実施形態の課題は、クラックの発生を抑制し、信頼性の向上を図ることが可能なランプおよびこれを備える磁気ディスク装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態によれば、磁気ディスク装置のランプは、樹脂により一体に成形されたランプ本体および支持ブラケットと、前記ランプ本体に埋設され前記支持ブラケットに対向する金属の補強板と、を具備している。前記補強板は、前記ランプ本体と前記支持ブラケットとの境界部に対向しているとともに前記樹脂が充填された開口を有している。
【図面の簡単な説明】
【０００７】
図１は、トップカバーを分解して示す、第１実施形態に係るハードディスクドライブ（ＨＤＤ）の分解斜視図。
図２は、前記ＨＤＤの平面図。
図３は、前記ＨＤＤにおける磁気ヘッド、サスペンション、磁気ディスクを概略的に示す側面図。

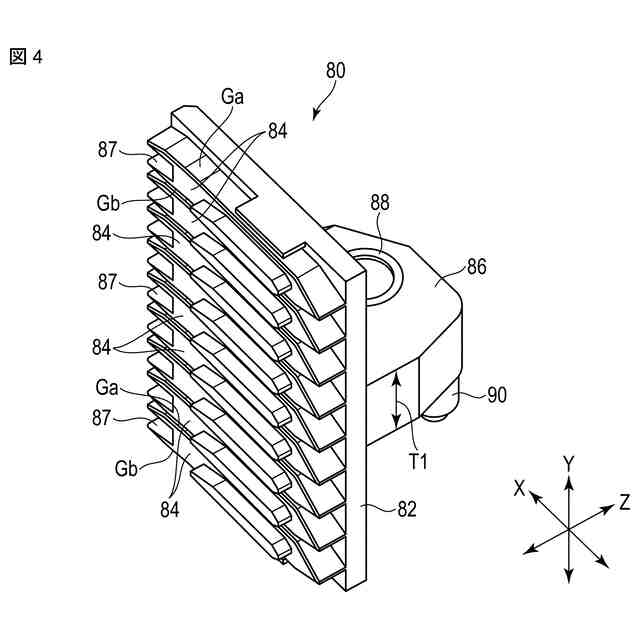

図４は、前記ＨＤＤのランプの正面側を示す斜視図。
図５は、前記ランプの背面側を示す斜視図。
図６は、前記ランプの背面側および補強板を示す斜視図。

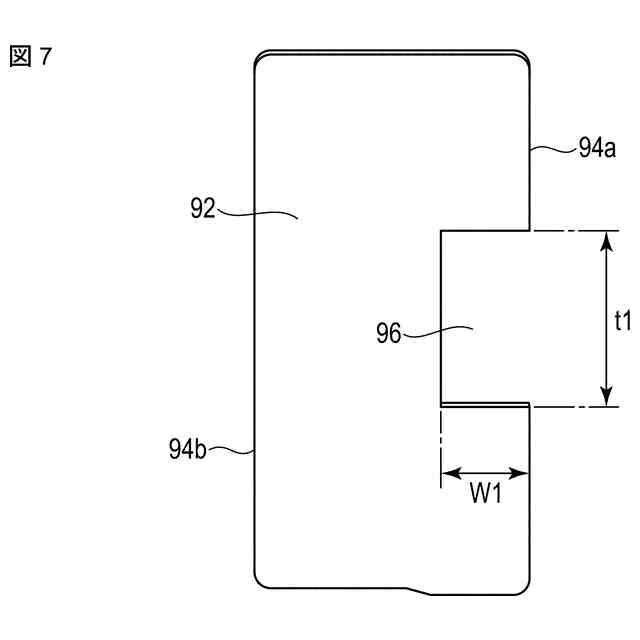

図７は、前記補強板の斜視図。
図８は、前記ＨＤＤの筐体のランプ設置部およびランプを示す斜視図。
図９は、前記ランプの一部を拡大して示す側面図。
図１０は、第２実施形態に係るＨＤＤにおけるランプの背面側および補強板を示す斜視図。
図１１は、第２実施形態に係るＨＤＤにおける前記補強板の斜視図。
【発明を実施するための形態】
【０００８】
以下図面を参照しながら、実施形態に係る磁気ディスク装置について説明する。
なお、開示はあくまで一例にすぎず、当業者において、発明の主旨を保っての適宜変更であって容易に想到し得るものについては、当然に本発明の範囲に含有されるものである。また、図面は説明をより明確にするため、実際の態様に比べ、各部の大きさ、形状等について模式的に表される場合があるが、あくまで一例であって、本発明の解釈を限定するものではない。また、本明細書と各図において、既出の図に関して前述したものと同様の要素には、同一の符号を付して、詳細な説明を適宜省略することがある。
【０００９】
（第１実施形態）
磁気ディスク装置として、第１実施形態に係るハードディスクドライブ（ＨＤＤ）について詳細に説明する。図１は、カバーを分解して示す第１実施形態に係るＨＤＤの分解斜視図、図２は、カバーを取外した状態のＨＤＤの平面図である。
図１に示すように、ＨＤＤは、ほぼ矩形状の筐体１０を備えている。筐体１０は、上面の開口した矩形箱状のベース１２と、複数のねじ１３によりベース１２にねじ止めされベース１２の上部開口を閉塞するカバー（トップカバー）１４と、を有している。ベース１２は、カバー１４と隙間を置いて対向する矩形状の底壁１２ａと、底壁１２ａの周縁に沿って立設された側壁１２ｂとを有し、例えば、アルミニウム合金により一体に成形されている。側壁１２ｂは、互いに対向する一対の長辺壁と互いに対向する一対の短辺壁とを含んでいる。カバー１４は、例えば、ステンレスにより矩形板状に形成されている。カバー１４は、その周縁部がねじ１３により側壁１２ｂの上面にねじ止めされる。
【００１０】
筐体１０内には、ディスク状の記録媒体として複数枚、例えば、９枚の磁気ディスク１８、および磁気ディスク１８を支持および回転させるスピンドルモータ１９が設けられている。スピンドルモータ１９は、底壁１２ａ上に配設されている。各磁気ディスク１８は、例えば、直径９６ｍｍ（３．５インチ）の円板状に形成され、非磁性体、例えば、ガラスあるいはアルミニウムからなる基板と、基板の上面（第１面）および下面（第２面）に形成された磁気記録層とを有している。各磁気ディスク１８は、スピンドルモータ１９のハブに互いに同軸的に嵌合され、更に、クランプばね２０によりクランプされている。これにより、磁気ディスク１８は、ベース１２の底壁１２ａと平行に位置した状態に支持されている。複数枚の磁気ディスク１８は、スピンドルモータ１９により所定の回転数で矢印Ｂ方向に回転される。なお、磁気ディスク１８の搭載枚数は、９枚に限らず、８枚以下、あるいは、１０枚以上としてもよい。
（【００１１】以降は省略されています）
