公開番号2025160678
公報種別公開特許公報(A)
公開日2025-10-23
出願番号2024063380
出願日2024-04-10
発明の名称羽根開閉装置、およびドアスコープ
出願人ニデックプレシジョン株式会社
代理人弁理士法人筒井国際特許事務所
主分類E06B 7/30 20060101AFI20251016BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】羽根開閉装置を備えるドアスコープを提供する。
【解決手段】羽根開閉装置50は、筐体と、筐体の第1面に設けられた第1孔部と、筐体の第1面と反対側の第2面に設けられた第2孔部と、を有するドアスコープ内に設けられる。羽根開閉装置50は、羽根52と、羽根を第1孔部と第2孔部との間を塞ぐ第1位置、または、第1孔部と第2孔部との間を塞がない第2位置に位置させるアクチュエータ51と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
筐体と、
前記筐体の第１面に設けられた第１孔部と、
前記筐体の前記第１面と反対側の第２面に設けられた第２孔部と、を有するドアスコープ内に設けられ、
羽根と、
前記羽根を前記第１孔部と前記第２孔部との間を塞ぐ第１位置、または、前記第１孔部と前記第２孔部との間を塞がない第２位置に位置させる駆動部と、
を備える、羽根開閉装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の羽根開閉装置において、
前記ドアスコープは、室内と室外とを隔てるドアのレンズ部に前記第１孔部、および前記第２孔部が位置されるように、かつ、前記第１面が前記室内側を向き、前記第２面が前記室外側を向くように前記ドアに設けられた、
羽根開閉装置。
【請求項３】
請求項２に記載の羽根開閉装置において、
前記室内側から第１物体が近づいたか否かを非接触で検出する近接センサをさらに備え、
前記近接センサにより前記第１物体が検出された場合、前記駆動部は、前記羽根を前記第１位置から前記第２位置に位置させる、
羽根開閉装置。
【請求項４】
請求項２または３に記載の羽根開閉装置において、
前記室外側から第２物体が近づいたか否かを非接触で検出する光センサをさらに備え、
前記光センサにより前記第２物体が検出された場合、前記駆動部は、前記羽根を前記第１位置に位置させる、
羽根開閉装置。
【請求項５】
請求項２に記載の羽根開閉装置において、
前記室外側から第２物体が近づいたか否かを非接触で検出する光センサと、
前記光センサにより前記第２物体が検出された場合、威嚇処理を行う威嚇処理部と、をさらに備えた、
羽根開閉装置。
【請求項６】
請求項５に記載の羽根開閉装置において、
前記威嚇処理部は、前記駆動部であり、
前記駆動部は、前記第１孔部と前記第２孔部との間が塞がれた状態を維持しつつ前記羽根を振動させる、
羽根開閉装置。
【請求項７】
請求項６に記載の羽根開閉装置において、
前記光センサの位置を調整可能なスライダ部を備え、
前記スライダ部は、前記光センサを含み、
前記スライダ部の位置は、前記ドアスコープの設置時の前記光センサが光を検出する当初位置から光を検出しなくなる調整位置まで調整され、
前記駆動部は、前記調整位置において、前記第２物体が検出された場合、前記駆動部は、前記第１孔部と前記第２孔部との間が塞がれた状態を維持しつつ前記羽根を振動させる、
羽根開閉装置。
【請求項８】
第１面に設けられた第１孔部と、前記第１面と反対側の第２面に設けられた第２孔部とを有する筐体と、
羽根と、前記羽根を前記第１孔部と前記第２孔部との間を塞ぐ第１位置、または、前記第１孔部と前記第２孔部との間を塞がない第２位置に位置させる駆動部とを有する羽根開閉装置と、
を備える、ドアスコープ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、羽根開閉装置、およびドアスコープに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、所謂フラッシュドアと呼ばれている２枚板の厚みのあるダブルドア用の防犯レンズの外筒に防犯レンズ用カバーを取り付け、防犯レンズカバーに含まれるカバー片を回転させ、防犯レンズを塞ぐ旨が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－１００４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の技術では、カバー片の回転が手動で行われるため、カバー片の開閉を行う手間が必要になる。また、例えば、室外を視認しようとする居住者の手が塞がっているなど手が自由に使用できない場合には、居住者は室外を覗きたくてもカバー片を回転させることできないため、アクセスシビリティの観点からも上記技術は十分ではない。
【課題を解決するための手段】
【０００５】
一実施の形態の羽根開閉装置は、筐体と、前記筐体の第１面に設けられた第１孔部と、前記筐体の前記第１面と反対側の第２面に設けられた第２孔部と、を有するドアスコープ内に設けられ、羽根と、前記羽根を前記第１孔部と前記第２孔部との間を塞ぐ第１位置、または、前記第１孔部と前記第２孔部との間を塞がない第２位置に位置させる駆動部と、を備える。
【０００６】
一実施の形態のドアスコープは、第１面に設けられた第１孔部と、前記第１面と反対側の第２面に設けられた第２孔部とを有する筐体と、羽根と、前記羽根を前記第１孔部と前記第２孔部との間を塞ぐ第１位置、または、前記第１孔部と前記第２孔部との間を塞がない第２位置に位置させる駆動部とを有する羽根開閉装置と、を備える。
【発明の効果】
【０００７】
本実施の形態によれば、プライバシーを保護しつつアクセスシビリティを向上させることができる。
【図面の簡単な説明】
【０００８】
図１は、ドアに設置されたドアスコープの一例を示す図である。

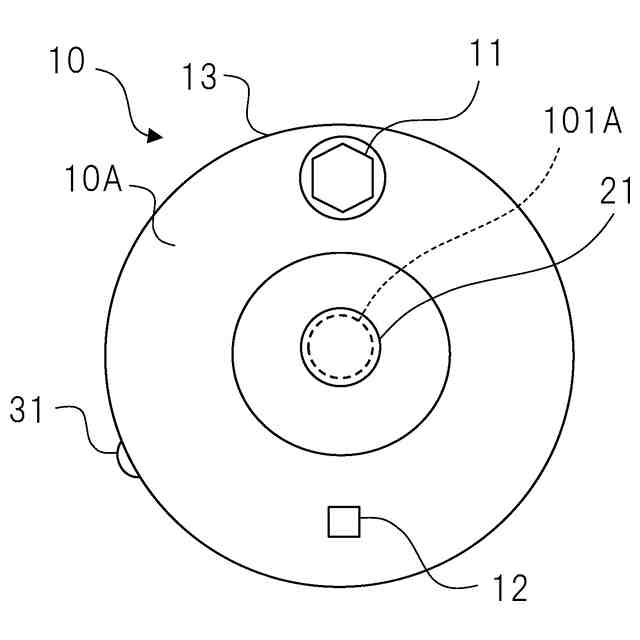

図２は、ドアスコープの正面の一例を示す図である。

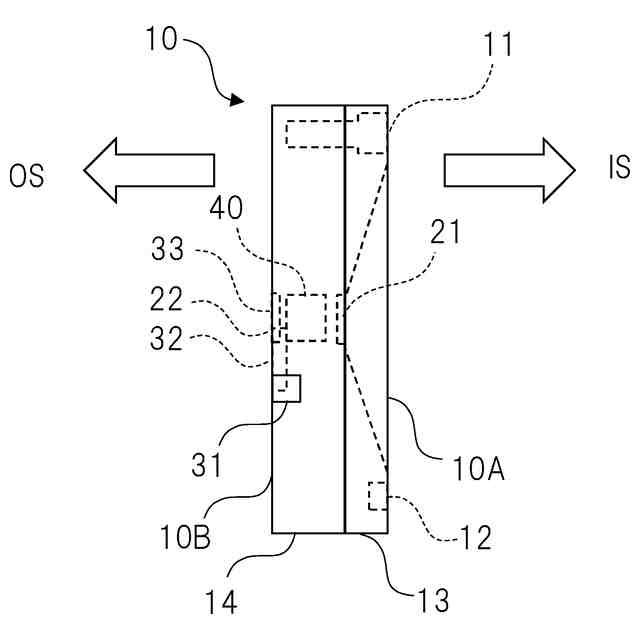

図３は、ドアスコープの側面の一例を示す図である。
図４は、ドアスコープの背面の一例を示す図である。

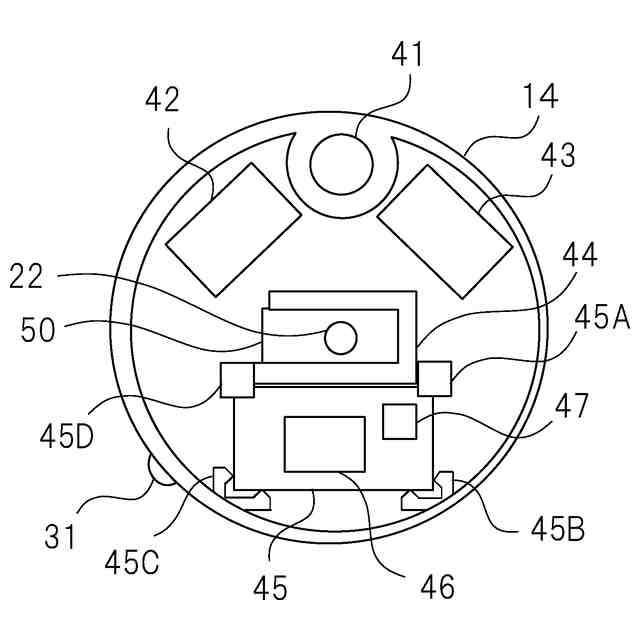

図５は、ドアスコープの内部構造の一例を示す図である。

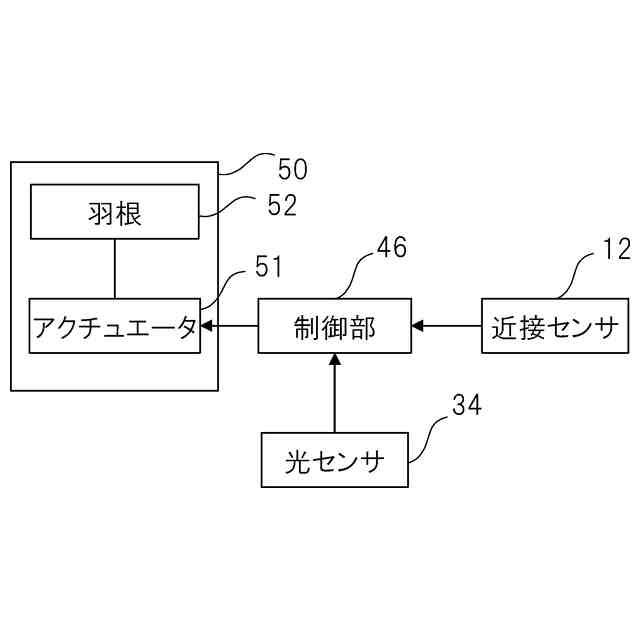

図６は、羽根開閉装置を含むドアスコープの主要な制御構成の一例を示す図である。

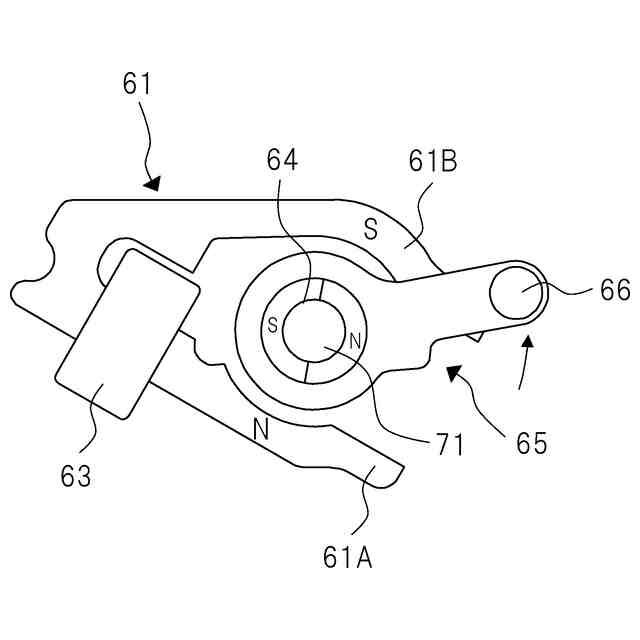

図７Ａは、アクチュエータの動作の一例を模式的に示す平面図である。
図７Ｂは、アクチュエータの動作の一例を模式的に示す平面図である。

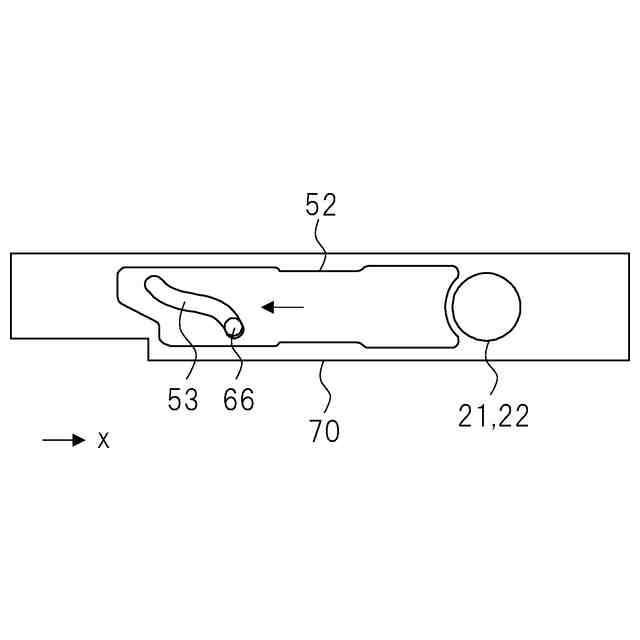

図８Ａは、羽根の位置の一例を模式的に示す平面図である。
図８Ｂは、羽根の位置の一例を模式的に示す平面図である。
図９は、アクチュエータのコイルへの通電制御の一例を示す図である。
図１０は、振動時のアクチュエータのコイルへの通電制御の一例を示す図である。
図１１は、ドアスコープをドアに設置する場合の光センサの位置を調整する作業を説明するための図である。
図１２は、室内側からドアスコープに居住者が近づいた場合の処理の一例を示すフローチャートである。
図１３は、室外からプライバシーを侵害しようとする訪問者に対して実行する処理の一例を示すフローチャートである。
図１４は、レンズ部を介して室外から入射される光束の一例を模式的に示す図である。
図１５は、単眼レンズがレンズ部に重ねられた場合に、レンズ部を介して室外から入射される光束の一例を模式的に示す図である。
図１６は、光路変更により変更された光束領域の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて詳細に説明する。なお、以下の説明において、同一または実質的に同一の構成や要素については、同一の符号を付して繰り返しの説明を省略する。
【００１０】
図１は、ドア１０１に設置されたドアスコープ１０の一例を示す図である。ドア１０１は、例えば、マンション、アパートなどに設けられ、室内と室外とを隔てる。図示の矢印ＩＳは、室内側を示しており、図示の矢印ＯＳは、室外側を示している。以下では、室内側を室内側ＩＳ、室外側を室外側ＯＳと称する。
（【００１１】以降は省略されています）
