公開番号2025128742
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025624
出願日2024-02-22
発明の名称ドア
出願人大建工業株式会社
代理人弁理士法人前田特許事務所
主分類E06B 7/28 20060101AFI20250827BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】電気錠が設置されるドアにおいて、採光部の見映えを向上させる。

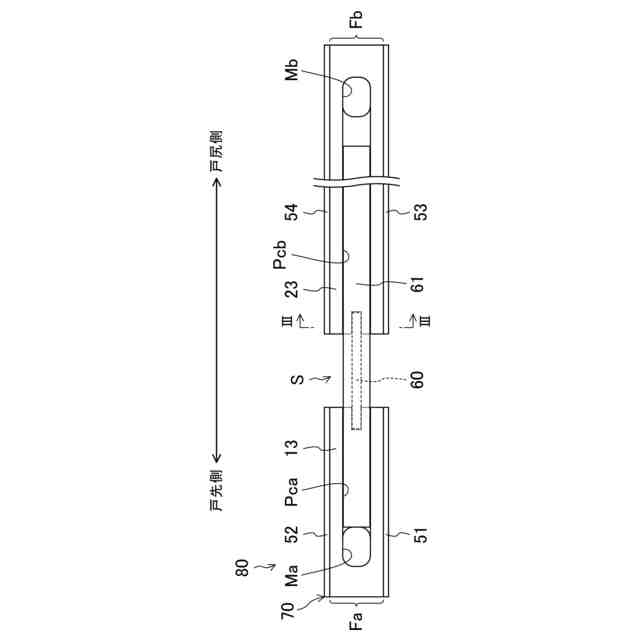

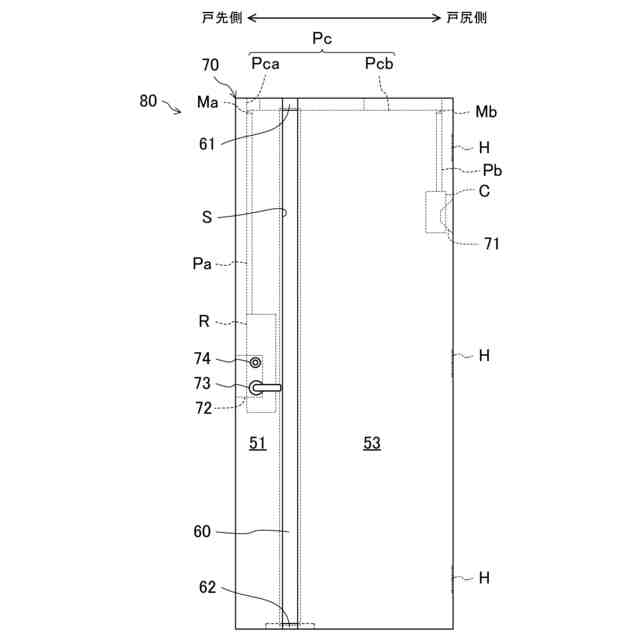

【解決手段】天井側の端部に連通する採光部Sが設けられたドア本体70を備え、ドア本体70の戸先側及び戸尻側に電気錠72及び通電金具71を設置する電気錠設置部R及び通電金具設置部Cがそれぞれ設けられ、ドア本体70の天井側に電気錠72及び通電金具71を互いに電気的に接続する配線コードを収容する配線通路Pcが設けられ、ドア本体70の戸尻側が軸支されるドア80であって、ドア本体70の天井側には、採光部Sにおいて配線コードを収容して遮蔽するチャネル61が設けられている。
【選択図】図1
特許請求の範囲【請求項１】
天井側の端部に連通する採光部が設けられたドア本体を備え、

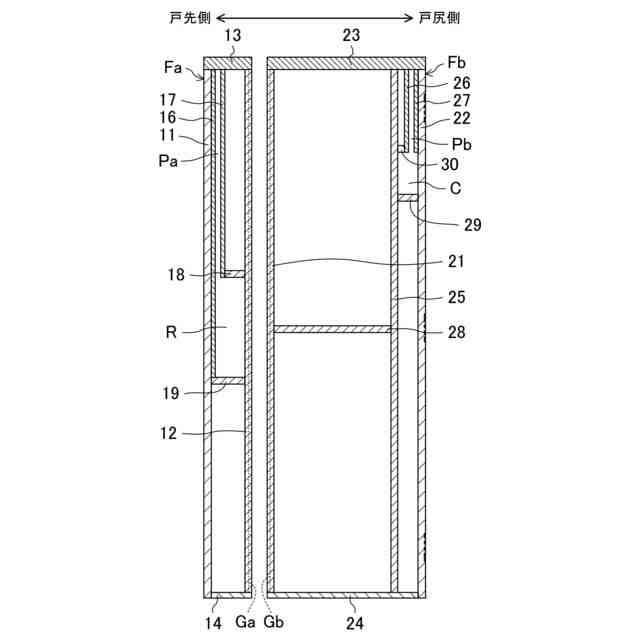

上記ドア本体の戸先側及び戸尻側に電気錠及び通電金具を設置する電気錠設置部及び通電金具設置部がそれぞれ設けられ、
上記ドア本体の天井側に上記電気錠及び上記通電金具を互いに電気的に接続する配線コードを収容する配線通路が設けられ、
上記ドア本体の戸尻側が軸支されるドアであって、
上記ドア本体の天井側には、上記採光部において上記配線コードを収容して遮蔽するチャネルが設けられていることを特徴とするドア。
続きを表示（約 190 文字）【請求項２】
請求項１に記載されたドアにおいて、
上記採光部には、透光性を有する採光板が設けられていることを特徴とするドア。
【請求項３】
請求項２に記載されたドアにおいて、

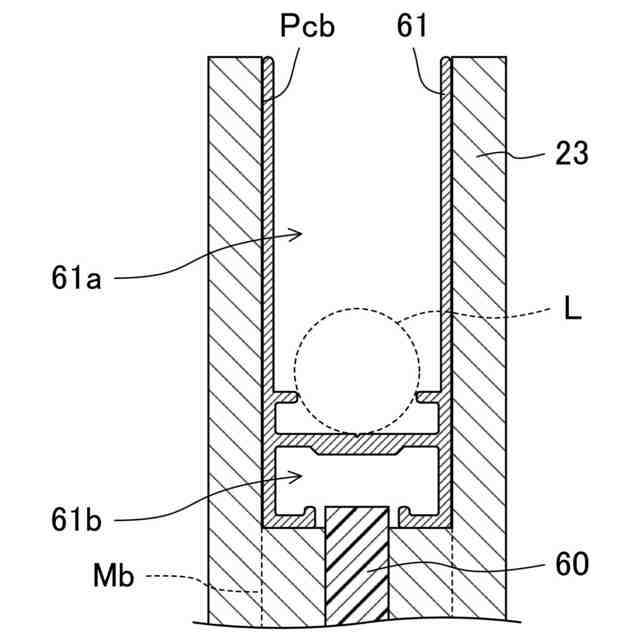

上記チャネルは、天井側に開口して上記配線コードを収容する上側収容部と、床側に開口して上記採光板の天井側を収容する下側収容部とを備えていることを特徴とするドア。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドアに関し、特に、電気錠が設置されるドアに関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
近年、オフィスや商業施設等では、セキュリティー性や操作性等を向上させるために、電気錠を備えたドアを設置することが要望されている。
【０００３】
例えば、特許文献１には、ドア本体のヒンジ側端部に取り付けられた通電部材と反ヒンジ側端部に取り付けられた電気錠とを配線用コードによって接続する玄関ドアにおける電気錠の配線構造が開示されている。この玄関ドアにおける電気錠の配線構造では、ドア本体のヒンジ側に設けられたコード収容溝、反ヒンジ側に設けられたコード収容溝、及び上部に設けられたコード収容部が互いに連通するように設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２００１－３０３８１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、例えば、室内ドアのようなデザイン性も重視されるドアでは、ドア本体の上端部に連通するように採光部を設け、室内側に光を取り入れる構造が提案されている。しかしながら、このような採光部が設けられたドアでは、電気錠を設置すると、電気錠の配線コードが採光部から見えてしまうので、見映えが悪くなってしまう。
【０００６】
本発明は、かかる点に鑑みてなされたものであり、その目的とするところは、電気錠が設置されるドアにおいて、採光部の見映えを向上させることにある。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明に係るドアは、天井側の端部に連通する採光部が設けられたドア本体を備え、上記ドア本体の戸先側及び戸尻側に電気錠及び通電金具を設置する電気錠設置部及び通電金具設置部がそれぞれ設けられ、上記ドア本体の天井側に上記電気錠及び上記通電金具を互いに電気的に接続する配線コードを収容する配線通路が設けられ、上記ドア本体の戸尻側が軸支されるドアであって、上記ドア本体の天井側には、上記採光部において上記配線コードを収容して遮蔽するチャネルが設けられていることを特徴とする。
【０００８】
上記の構成によれば、軸支されるドア本体の戸尻側に通電金具を設置する通電金具設置部が設けられ、ドア本体の戸先側に電気錠を設置する電気錠設置部が設けられ、ドア本体の天井側に電気錠及び通電金具を互いに電気的に接続する配線コードを収容する配線通路が設けられているので、電気錠が設置されるドアを構成することができる。ここで、この電気錠が設置されるドアでは、ドア本体の天井側の端部に連通する採光部が設けられているものの、その採光部には、配線コードを収容するチャネルが設けられているので、このチャネルにより配線コードが遮蔽される。これにより、ドア本体の採光部から配線コードが見えなくなるので、電気錠が設置されるドアにおいて、採光部の見映えを向上させることができる。
【０００９】

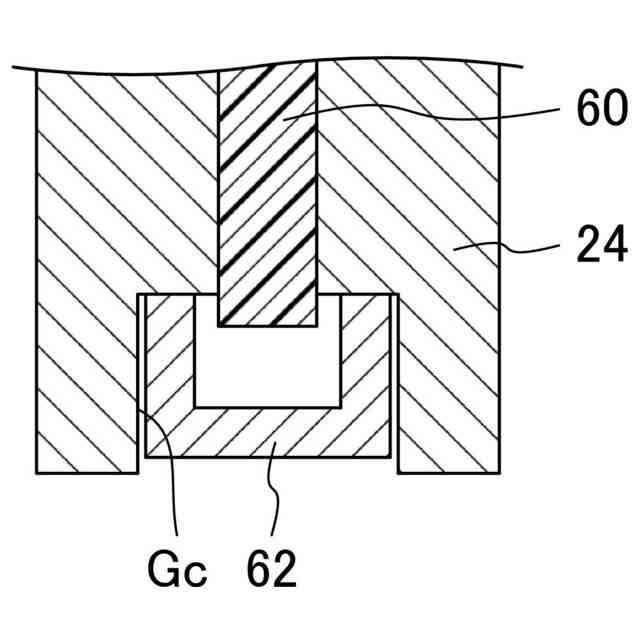

上記採光部には、透光性を有する採光板が設けられていてもよい。
【００１０】
上記の構成によれば、採光部には、透光性を有する採光板が設けられているので、採光部では、採光板を介して室内側に光を取り入れることができる。
（【００１１】以降は省略されています）
