公開番号2025152806
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054901
出願日2024-03-28
発明の名称吸音体及び音環境調整構造
出願人大建工業株式会社,株式会社内田洋行,日本音響エンジニアリング株式会社
代理人弁理士法人前田特許事務所
主分類G10K 11/16 20060101AFI20251002BHJP(楽器;音響)
要約【課題】室内の音環境を容易に変更できる意匠性に優れた吸音体を構成し、この吸音体を用いて室内の快適性を向上させる。

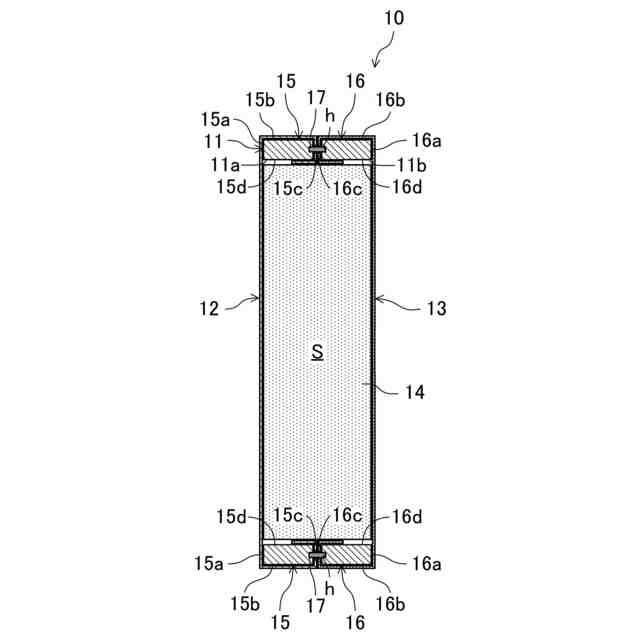

【解決手段】吸音体10は、外側面の一部が底部となって自立する矩形状に枠組みされた枠体11と、該枠体11の一端側の第1開口11aを閉塞する第1膜体12と、枠体11の他端側の第2開口11bを閉塞する第2膜体13と、枠体11の内側に配置される多孔質材料からなる吸音材14とを備える。第1膜体12と第2膜体13とは、異なる材料で構成されている。第1及び第2膜体12,13は、第1及び第2開口11a,11bと共に第1及び第2枠材15,16の表側端面15a,16aと外側面15b,16bとを一体的に覆い、周縁部が第1及び第2枠材15,16の内側面15d,16dまで延びて該内側面15d,16dに固定されている。
【選択図】図2
特許請求の範囲【請求項１】
室内に設けられて該室内の音環境を調整する吸音体であって、
外側面の一部が底部となって自立する矩形状に枠組みされた枠体と、
上記枠体の奥行方向の一端側の第１開口を閉塞する第１膜体と、
上記枠体の奥行方向の他端側の第２開口を閉塞する第２膜体と、
上記枠体の内側に配置される多孔質材料からなる吸音材とを備え、
上記枠体は、上記第１開口を形成する筒状の第１枠材と、上記第２開口を形成する筒状の第２枠材とを備え、上記第１枠材と上記第２枠材とを接合してなるものであり、
上記第１膜体と上記第２膜体とは、異なる材料で構成され、
上記第１膜体は、上記第１開口と共に上記第１枠材の上記第１開口側の表側端面と外側面とを一体的に覆い、周縁部が上記第１枠材の裏側端面又は内側面に固定され、
上記第２膜体は、上記第２開口と共に上記第２枠材の上記第２開口側の表側端面と外側面とを一体的に覆い、周縁部が上記第２枠材の裏側端面又は内側面に固定されている
ことを特徴とする吸音体。
続きを表示（約 480 文字）【請求項２】

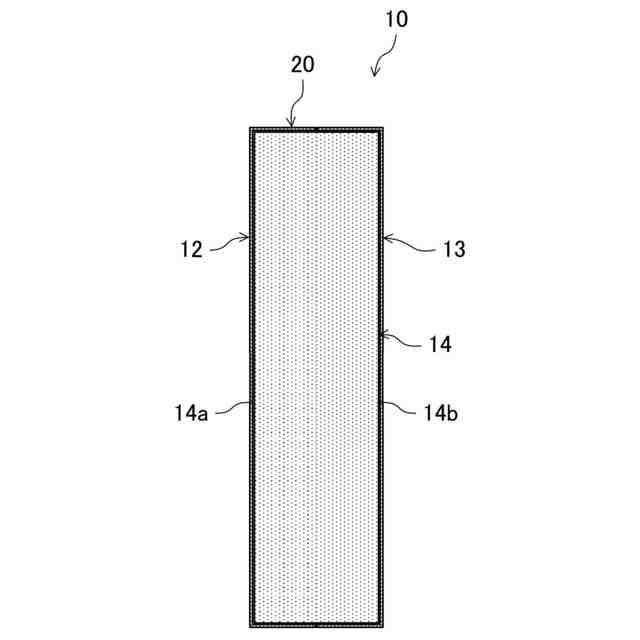

室内に設けられて該室内の音環境を調整する吸音体であって、
多孔質材料からなる直方体状の吸音材と、
上記吸音体の第１側面を覆う第１膜体と、
上記吸音体の上記第１側面に対向する第２側面を覆う第２膜体とを備え、
上記第１膜体と上記第２膜体とは、異なる材料で構成され、上記吸音材を覆うように袋状に閉じられている
ことを特徴とする吸音体。
【請求項３】
請求項１又は２に記載の吸音体において、
上記第１膜体及び上記第２膜体は、識別可能に構成されている
ことを特徴とする吸音体。
【請求項４】
請求項１又は２に記載の吸音体において、
上記第１膜体は、織布で構成され、
上記第２膜体は、人工皮革で構成されている
ことを特徴とする吸音体。
【請求項５】

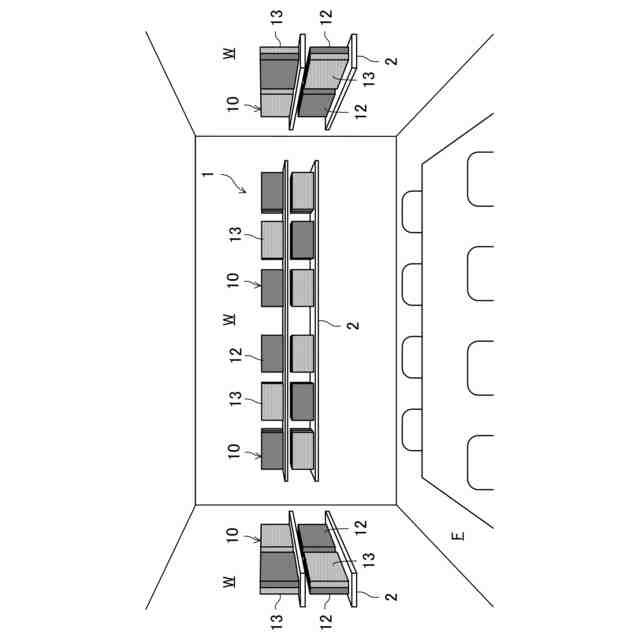

室内の音環境を調整するための音環境調整構造であって、
上記室内に設置された棚上に、請求項１又は２に記載の吸音体が複数設けられている
ことを特徴とする音環境調整構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、室内に用いられる吸音体及び音環境調整構造に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、住宅やオフィス等において、室内の音環境を改善させるために、室内に吸音体を配置し、話し声や物音を吸音体に吸収させることとしている。（例えば、下記の特許文献１を参照）。
【０００３】
特許文献１では、吸音材料により構成された板状又は塊状の複数の吸音体を、ブースの周囲を取り囲むように天井から吊り下げて、ブース内外への音漏れを軽減してブース内の音の響きを抑制することにより、ブース内において会話がし易くなるようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０３４００６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１で用いる吸音体は、一種類の吸音材料により構成され、吸収できる周波数帯域が限られたものであるため、例えば、室内の用途変更（対面会議用の会議室をオンライン会議用の会議室に変更）等により、室内の音環境（吸収させたい音の周波数帯域等）を変更する必要がある場合に、天井から吊り下げられた吸音体を取り外し、吸音特性の異なる（周波数帯域ごとの吸音率が異なる）吸音体へ変更する必要があり、室内の音環境を容易に変更することができなかった。
【０００６】
本発明は斯かる点に鑑みてなされたもので、その目的は、室内の音環境を容易に変更できる吸音体を構成し、この吸音体を用いて室内の快適性を向上させることにある。
【課題を解決するための手段】
【０００７】
上記の目的を達成するために、本発明では、向きを変えるだけで発現する吸音特性が変わる吸音体を室内の音環境の調整に用いるようにした。
【０００８】

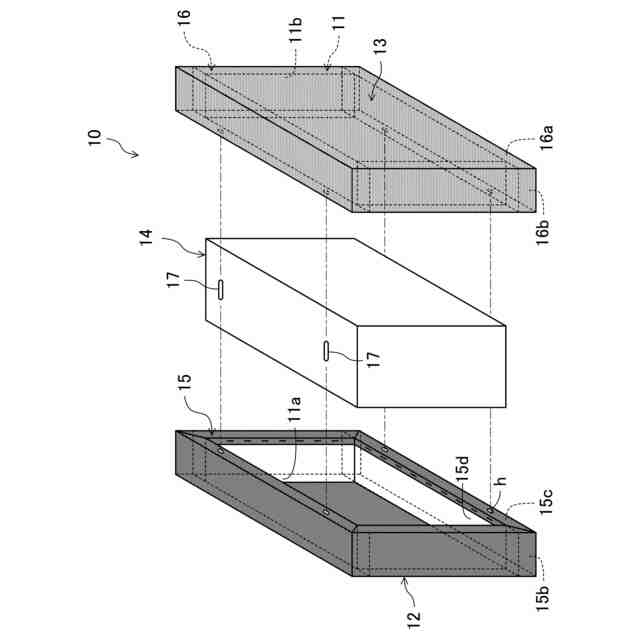

具体的には、第１の発明は、室内に設けられて該室内の音環境を調整する吸音体であって、外側面の一部が底部となって自立する矩形状に枠組みされた枠体と、上記枠体の奥行方向の一端側の第１開口を閉塞する第１膜体と、上記枠体の奥行方向の他端側の第２開口を閉塞する第２膜体と、上記枠体の内側に配置される多孔質材料からなる吸音材とを備え、上記枠体は、上記第１開口を形成する筒状の第１枠材と、上記第２開口を形成する筒状の第２枠材とを備え、上記第１枠材と上記第２枠材とを接合してなるものであり、上記第１膜体と上記第２膜体とは、異なる材料で構成され、上記第１膜体は、上記第１開口と共に上記第１枠材の上記第１開口側の表側端面と外側面とを一体的に覆い、周縁部が上記第１枠材の裏側端面又は内側面に固定され、上記第２膜体は、上記第２開口と共に上記第２枠材の上記第２開口側の表側端面と外側面とを一体的に覆い、周縁部が第２枠材の上記裏側端面又は内側面に固定されていることを特徴とするものである。
【０００９】
第１の発明では、吸音体を、矩形状に枠組みされた枠体が自立することにより、異なる材料で構成された第１膜体と第２膜体とが、互いの間に多孔質材料からなる吸音材を挟んで水平方向に対向して配置されるように構成している。このような構成の吸音体では、音が第１膜体側から入射するか第２膜体側から入射するかにより、発現する吸音特性が異なる。具体的には、異なる材料で構成された第１及び第２膜体は、音の透過率が異なる。そのため、音が透過し易い膜体側から入射した場合は、音が吸音体内に入り易く、吸音材による多孔質型の吸音効果が発揮されるが、音が透過し難い膜体側から入射した場合は、音が吸音体内に入り難く、吸音材による多孔質型の吸音効果がほとんど発揮されない一方、膜体の膜振動による膜振動型の吸音効果が発揮される。多孔質型吸音は、中低域から高域にかけて吸音率が高くなる傾向があり、膜振動型吸音は、中低域から中域にかけての狭い周波数帯域においてのみ吸音率が高くなる傾向がある。つまり、第１の発明に係る吸音体は、音が第１膜体側から入射するか第２膜体側から入射するかにより、周波数帯域ごとの吸音率が異なる（発現する吸音特性が異なる）ものとなる。このように、第１の発明によれば、向きを変えるだけで発現する吸音特性が変わる吸音体を構成することができるため、このような吸音体を室内に設け、その向きを変更するだけで容易に室内の音環境を調整することができる。
【００１０】
ところで、枠体が矩形状に枠組みされた１つの枠材からなる場合、枠体の２つの開口を閉塞する２つの膜体の周縁部が人目に触れ易い枠体の外側面上に配置されることとなり、吸音体の意匠性を低下させる虞がある。
（【００１１】以降は省略されています）
