公開番号2025159532
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062171
出願日2024-04-08
発明の名称スパークプラグ
出願人株式会社デンソー
代理人弁理士法人あいち国際特許事務所
主分類H01T 13/20 20060101AFI20251014BHJP(基本的電気素子)
要約【課題】負荷寿命性能に優れたスパークプラグを提供する。
【解決手段】中心電極3と端子金具6との間に抵抗体5を有するスパークプラグ1である。抵抗体5は、分相したホウ珪酸ガラスと導電材とを含む。ホウ珪酸ガラスにおける分相の割合が10%以下である。ホウ珪酸ガラスはCa及び/又はBaを含むことが好ましい。ホウ珪酸ガラスにおける分相の割合は、電子プローブマイクロアナライザによるホウ珪酸ガラスのCa又はBaの元素マップ像から、ホウ珪酸ガラスから脱離したCa又はBaの二値化像を抽出し、二値化像の面積割合から算出されることが好ましい。

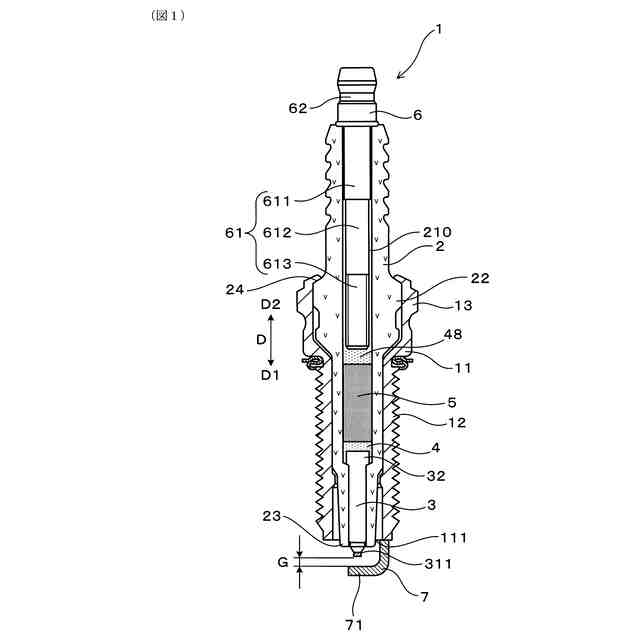

【選択図】図1
特許請求の範囲【請求項１】
中心電極（３）と端子金具（６）との間に抵抗体（５）を有するスパークプラグ（１）であって、

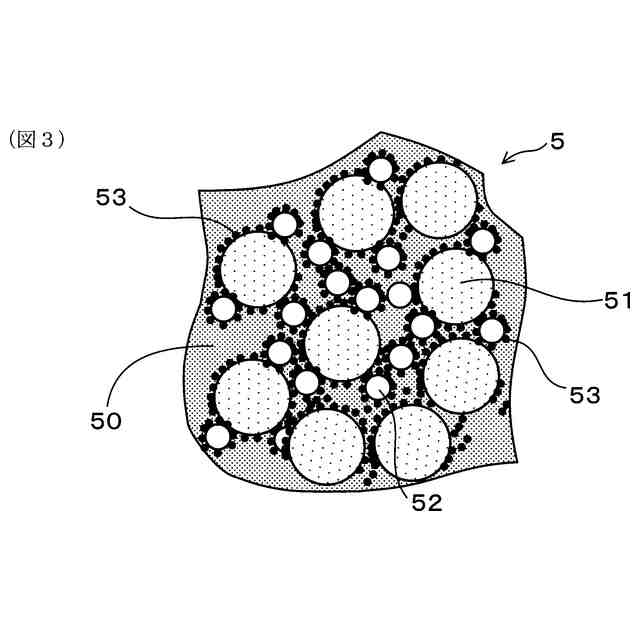

前記抵抗体が、分相したホウ珪酸ガラス（５０、５１）と導電材（５３）とを含み、
前記ホウ珪酸ガラスにおける分相の割合が１０％以下である、スパークプラグ。
続きを表示（約 310 文字）【請求項２】
前記ホウ珪酸ガラスがＣａ及び／又はＢａを含み、
前記ホウ珪酸ガラスにおける分相の割合は、電子プローブマイクロアナライザによる前記ホウ珪酸ガラスのＣａ及び／又はＢａの元素マップ像から、前記ホウ珪酸ガラスからＣａ及び／又はＢａが脱離した部分の二値化像を抽出し、該二値化像の面積割合から算出される、請求項１に記載のスパークプラグ。
【請求項３】
前記ホウ珪酸ガラスにおける分相の割合が５．５％以下である、請求項１又は２に記載のスパークプラグ。
【請求項４】
前記ホウ珪酸ガラスにおける分相の割合が１．７％以下である、請求項１又は２に記載のスパークプラグ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スパークプラグに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
スパークプラグは、自動車のエンジン等の内燃機関における点火手段として用いられる。スパークプラグは、中心電極と端子金具との間に抵抗体を有している。
【０００３】
例えば、特許文献１には、中心電極と端子金具との間に、ガラスとセラミック粉末と導電材と金属粉末とを含む抵抗体を有するスパークプラグが開示されている。特許文献１によれば、金属粉末の還元作用によってカーボン等の導電材の酸化が抑制され、スパークプラグの負荷寿命性能の向上を図ることができるとしている。
【先行技術文献】
【特許文献】
【０００４】
特許第５０８７１３６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
金属粉末の還元作用は、酸化されることにより消失する。つまり、金属粉末が酸化されてしまった後では、カーボン等の導電材の酸化が避けられない。その結果、抵抗体に電気抵抗の上昇が生じ、スパークプラグの点火不良を引き起こす。
【０００６】

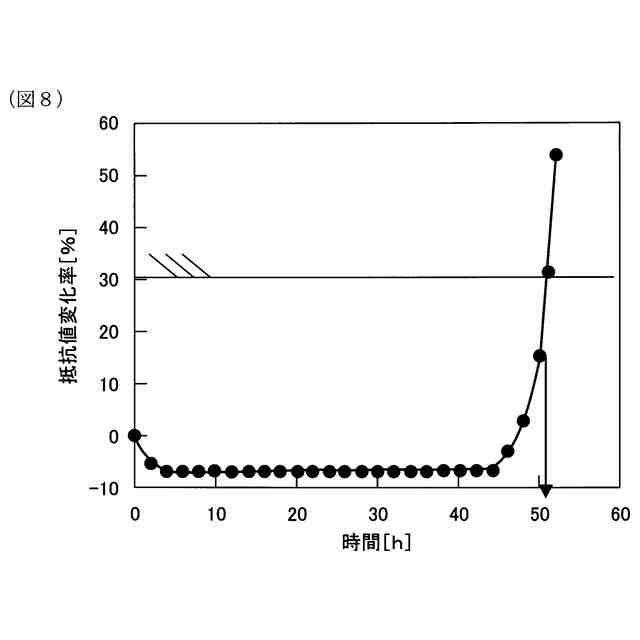

近年の環境規制に対応した高効率エンジンシステムでは、必然的にスパークプラグへの要求電圧が上昇するため、抵抗体にかかる負荷も増大する。その結果、抵抗体の電気抵抗値が上昇して点火不良を引き起こすまでの時間（つまり、負荷寿命）がますます短くなる。
【０００７】
本発明は、かかる課題に鑑みてなされたものであり、負荷寿命性能に優れたスパークプラグを提供しようとするものである。
【課題を解決するための手段】
【０００８】
本発明の一態様は、中心電極（３）と端子金具（６）との間に抵抗体（５）を有するスパークプラグ（１）であって、
前記抵抗体が、分相したホウ珪酸ガラス（５０、５１）と導電材（５３）とを含み、
前記ホウ珪酸ガラスにおける分相の割合が１０％以下である、スパークプラグにある。
【発明の効果】
【０００９】
前記スパークプラグでは、抵抗体が分相したホウ珪酸ガラスを含み、分相の割合が１０％以下である。そのため、抵抗体にかかる負荷電圧が増大しても、抵抗体の電気抵抗値が上昇し難く、スパークプラグは点火不良を起こし難い。つまり、スパークプラグは、高電圧に対する負荷寿命に優れたものとなる。
【００１０】
以上のごとく、上記態様によれば、負荷寿命性能に優れたスパークプラグを提供することができる。
なお、特許請求の範囲及び課題を解決する手段に記載した括弧内の符号は、後述する実施形態に記載の具体的手段との対応関係を示すものであり、本発明の技術的範囲を限定するものではない。
【図面の簡単な説明】
（【００１１】以降は省略されています）
