公開番号2025158716
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024061533
出願日2024-04-05
発明の名称新聞取出し機構
出願人株式会社プレッシオ
代理人弁理士法人鈴榮特許綜合事務所
主分類B65H 3/52 20060101AFI20251009BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】複数部の新聞を同じ向きに重ねた集積物から新聞を1部ずつ分離して正常な姿勢で取り出すことができる新聞取出し機構を提供すること。
【解決手段】新聞取出し機構は、複数枚重ねた新聞紙を4つ折りにした複数部の新聞を同じ向きに重ねた集積物の重ね方向の一端の取出し位置にある新聞を第1の折り目に沿った第1の方向に1部ずつ分離して取り出す。取出しローラは、取出し位置より第1の方向の下流側に離間した位置で搬送路の集積物と反対側に対向して配置され、第1の方向に回転することにより搬送路を通る新聞に搬送力を与える。分離ローラは、取出し位置と取出しローラの間の搬送路の反対側で且つ搬送路を通る新聞に取出しローラが対向する位置より第1の折り目側で新聞に対向する位置で搬送路に対向して配置され、第1の方向に回転可能である。摩擦付与部材は、搬送路を間に挟んで分離ローラに対向して配置され、取出し位置の新聞に重なる2部目以降の新聞に摩擦力を作用させて分離する。
【選択図】図12
特許請求の範囲【請求項１】
複数枚重ねた新聞紙を第１の折り目で２つ折りにしさらに第２の折り目で２つ折りにした４つ折り状態の複数部の新聞を同じ向きに重ねた集積物の重ね方向の一端の取出し位置にある新聞を前記第１の折り目に沿った第１の方向に１部ずつ分離して取り出す新聞取出し機構であって、
前記取出し位置から前記第１の方向に延びた搬送路と、
前記取出し位置より前記第１の方向の下流側に離間した位置で前記搬送路の前記集積物と反対側に対向して配置され、前記第１の方向に回転することにより前記搬送路を通る新聞に搬送力を与える取出しローラと、
前記取出し位置と前記取出しローラの間の前記搬送路の前記反対側で且つ前記搬送路を通る新聞に前記取出しローラが対向する位置より前記第１の折り目側で当該新聞に対向する位置で前記搬送路に対向して配置され、前記第１の方向に回転可能な分離ローラと、
前記搬送路を間に挟んで前記分離ローラに対向して配置され、前記取出し位置の新聞に重なる２部目以降の新聞に摩擦力を作用させて分離する摩擦付与部材と、
前記分離ローラを前記摩擦付与部材に向けて押圧する押圧部材と、
を有する新聞取出し機構。
続きを表示（約 910 文字）【請求項２】
前記搬送路を間に挟んで前記取出しローラに対向して配置され、前記取出しローラとの間のギャップを可変調整するギャップ調整部材を有する、
請求項１に記載の新聞取出し機構。
【請求項３】
前記取出し位置と前記取出しローラの間の前記搬送路の前記反対側で且つ前記搬送路を通る新聞に前記取出しローラが対向する位置より前記第１の折り目から離間した側で当該新聞に対向する位置で前記搬送路に対向して配置され、前記第１の方向に回転可能な補助ローラを有する、
請求項２に記載の新聞取出し機構。
【請求項４】
前記取出し位置と前記取出しローラの間の前記搬送路の前記反対側で且つ前記搬送路を通る新聞に前記分離ローラが対向する位置より前記第１の折り目側で当該新聞に対向する位置で前記搬送路に対向して配置され、当該新聞の搬送をガイドする第１のガイド部材と、
前記取出し位置と前記取出しローラの間の前記搬送路の前記反対側で且つ前記搬送路を通る新聞に前記補助ローラが対向する位置より前記第１の折り目から離間した側で当該新聞に対向する位置で前記搬送路に対向して配置され、当該新聞の搬送をガイドする第２のガイド部材と、
を有する請求項３に記載の新聞取出し機構。
【請求項５】
前記取出し位置と前記取出しローラの間の前記搬送路の前記反対側で且つ前記分離ローラと前記補助ローラの間で前記第１の方向に前記取出しローラに並ぶ位置で前記搬送路に対向して配置され、新聞の搬送をガイドする第３のガイド部材と、
請求項４に記載の新聞取出し機構。
【請求項６】
前記第３のガイド部材は、前記分離ローラと前記補助ローラと同軸に配置したガイドローラである、
請求項５に記載の新聞取出し機構。
【請求項７】
前記分離ローラ、前記補助ローラ、及び前記ガイドローラは、前記取出しローラの第１の回転軸を中心に揺動可能に設けた連結部材の回動の先端に回動可能に設けた第２の回転軸に取り付けられている、
請求項６に記載の新聞取出し機構。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば、複数部の新聞を同じ向きに重ねた集積物から新聞を１部ずつ分離して取り出す新聞取出し機構に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、丁合機構により丁合した折込チラシの束（丁合束）を新聞に中入れして配達順に積み重ねる新聞処理装置が普及されつつある。この種の新聞処理装置は、複数部の新聞を同じ向きに重ねた集積物から新聞を１部ずつ分離して取り出す新聞取出し機構を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－２０２８６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
新聞処理装置で処理する新聞は、その間に丁合束を中入れするため、複数枚重ねた新聞紙を４つ折りにした状態で取り扱われる。また、丁合機から排出された丁合束を新聞に中入れするため、新聞取出し機構に投入する複数部の新聞は同じ向きで重ねて投入する必要がある。このように４つ折りにした新聞を同じ向きに重ねた集積物は、新聞の折り目のある端縁同士が重なった部分の厚みが折り目の無い他の端縁同士が重なった部分の厚みより大きくなる。このような現象を「折太り」と呼ぶ。
【０００５】
このため、新聞取出し機構において、４つ折りにした複数部の新聞を同じ向きに重ねて集積して、その集積方向の端部にある新聞を１部ずつ分離して取り出す際に、「折太り」に起因して取出し位置の新聞が傾斜したり皺が寄ったりする不具合を生じ易く、取出し不良や搬送ジャムを生じる可能性がある。
【０００６】
本発明は、複数部の新聞を同じ向きに重ねた集積物から新聞を１部ずつ分離して正常な姿勢で取り出すことができる新聞取出し機構を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様に係る新聞取出し機構は、複数枚重ねた新聞紙を第１の折り目で２つ折りにしさらに第２の折り目で２つ折りにした４つ折り状態の複数部の新聞を同じ向きに重ねた集積物の重ね方向の一端の取出し位置にある新聞を第１の折り目に沿った第１の方向に１部ずつ分離して取り出す。新聞取出し機構は、搬送路と、取出しローラと、分離ローラと、摩擦付与部材と、押圧部材と、を有する。搬送路は、取出し位置から第１の方向に延びている。取出しローラは、取出し位置より第１の方向の下流側に離間した位置で搬送路の集積物と反対側に対向して配置され、第１の方向に回転することにより搬送路を通る新聞に搬送力を与える。分離ローラは、取出し位置と取出しローラの間の搬送路の反対側で且つ搬送路を通る新聞に取出しローラが対向する位置より第１の折り目側で新聞に対向する位置で搬送路に対向して配置され、第１の方向に回転可能である。摩擦付与部材は、搬送路を間に挟んで分離ローラに対向して配置され、取出し位置の新聞に重なる２部目以降の新聞に摩擦力を作用させて分離する。押圧部材は、分離ローラを摩擦付与部材に向けて押圧する。
【発明の効果】
【０００８】
本発明の一態様によれば、複数部の新聞を同じ向きに重ねた集積物から新聞を１部ずつ分離して正常な姿勢で取り出すことができる新聞取出し機構を提供することができる。
【図面の簡単な説明】
【０００９】

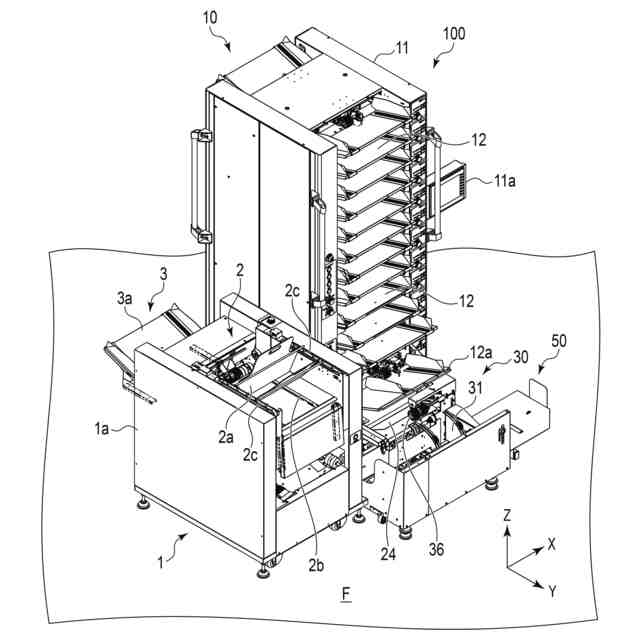

図１は、本発明の一実施形態に係る新聞処理装置を示す外観斜視図である。

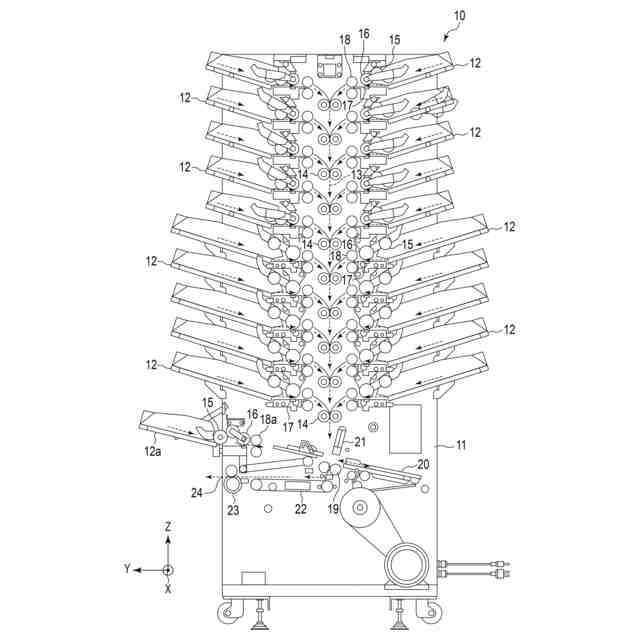

図２は、図１の新聞処理装置の丁合機構を示す概略図である。

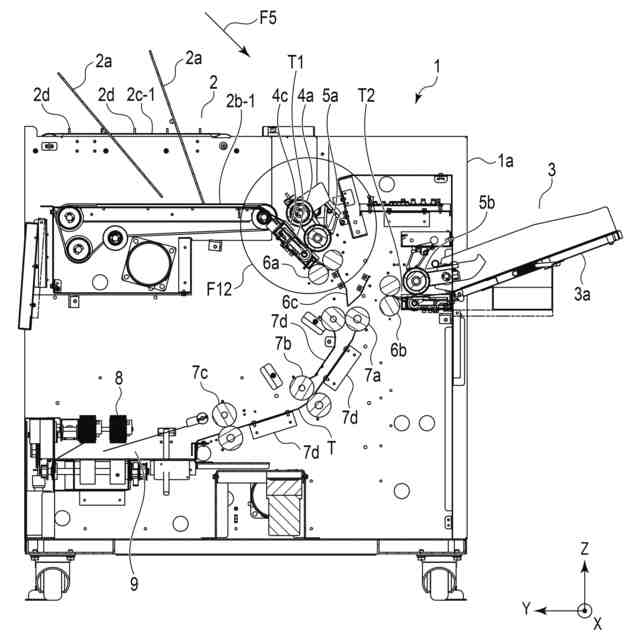

図３は、図１の新聞処理装置の新聞取出し機構を示す概略図である。

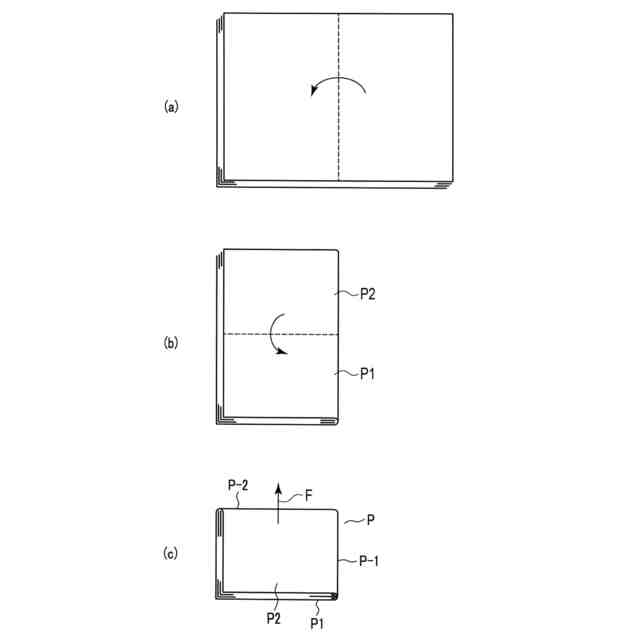

図４は、図３の新聞取出し機構へ投入する新聞の姿勢を説明するための図である。

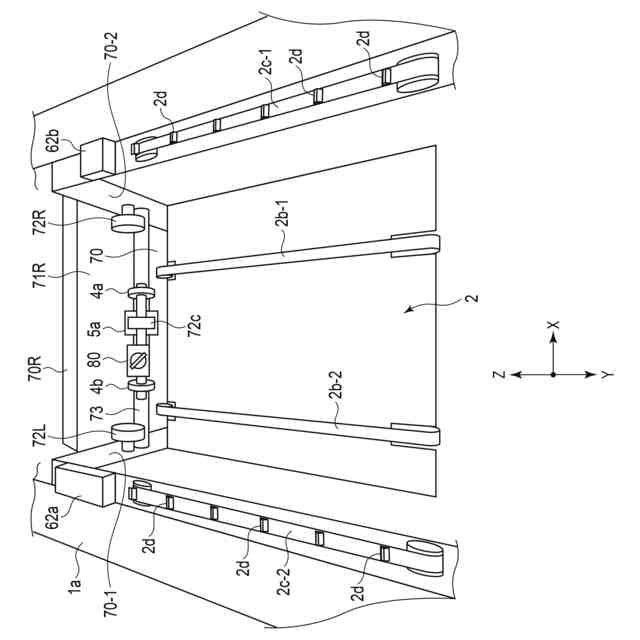

図５は、図３の新聞取出し機構を矢印Ｆ５方向から見た斜視図である。

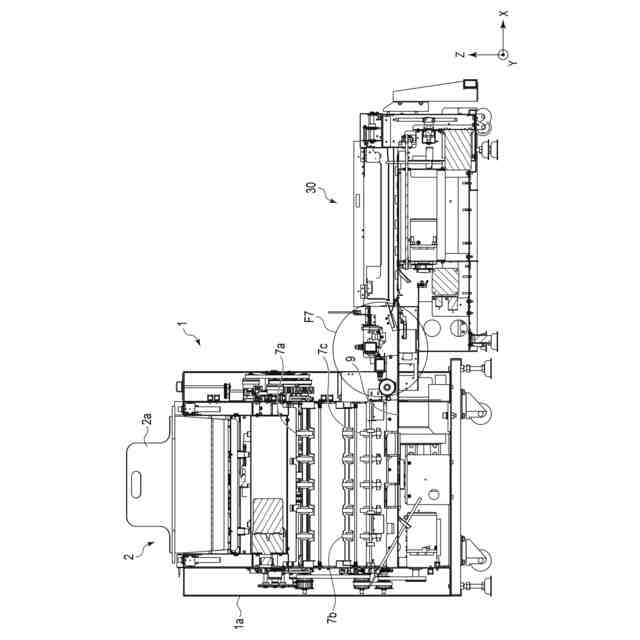

図６は、図１の新聞処理装置の新聞取出し機構と組込機構を示す正面図である。

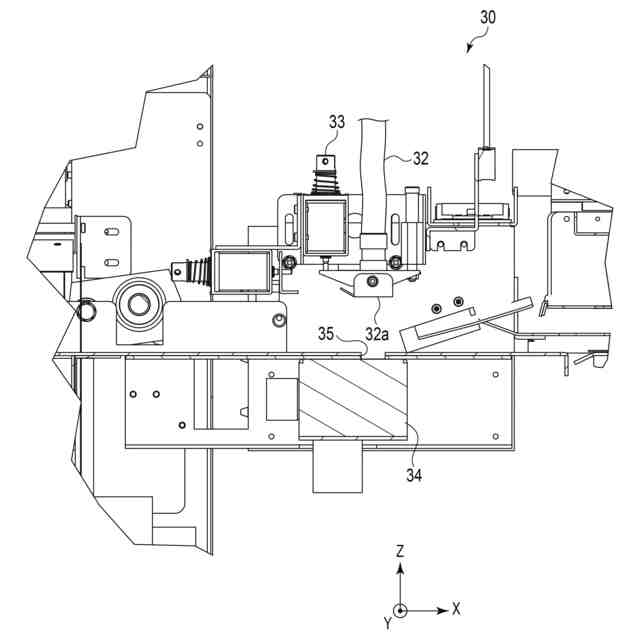

図７は、図６の領域Ｆ７を部分的に拡大して示す部分拡大図である。

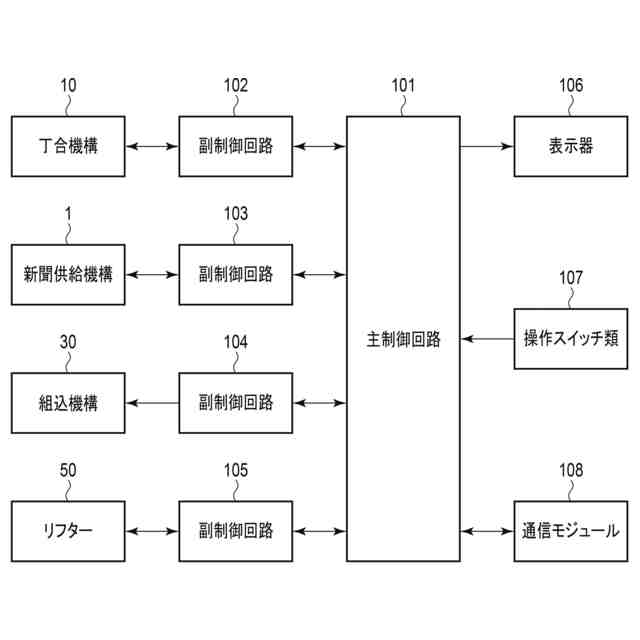

図８は、図１の新聞処理装置の制御系を示すブロック図である。

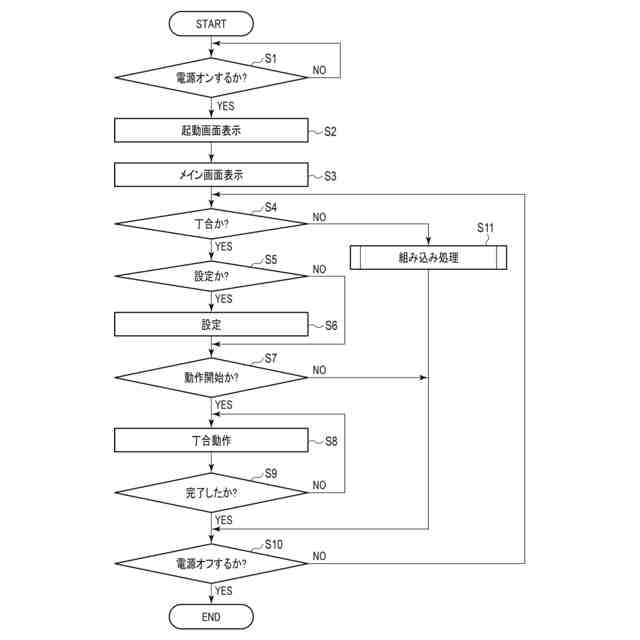

図９は、図１の新聞処理装置の動作例を説明するためのフローチャートである。
図１０は、図９のフローチャートの組み込み処理を説明するためのフローチャートである。
図１１は、図１０のフローチャートの組み込み動作を説明するためのフローチャートである。
図１２は、図３の新聞取出し機構の領域Ｆ１２を部分的に拡大して示す部分拡大図である。
図１３は、図１２の構成を矢印Ｆ１３の方向から見た平面図である。
図１４は、図１２の要部の構成を示す斜視図である。
図１５は、図１４の構成を矢印Ｆ１５に沿って切断した断面図である。
図１６は、図３の新聞取出し機構の制御系の構成を示すブロック図である。
【発明を実施するための形態】
【００１０】
以下、本発明を実施するための形態について図面を参照して説明する。
図１に示すように、新聞処理装置１００は、新聞取出し機構１、丁合機構１０、組込機構３０、及びリフター５０を備える。新聞取出し機構１は、丁合機構１０の筐体１１の左側に並べて配置される。組込機構３０は、丁合機構１０の前方で新聞取出し機構１の右側に並べて配置される。リフター５０は、組込機構３０の右側に並べて配置される。新聞取出し機構１、丁合機構１０、組込機構３０、及びリフター５０は、共通の単一の筐体に組み込んでもよい。新聞処理装置１００は、水平なフロアＦに設置する。
（【００１１】以降は省略されています）
