公開番号2025157895
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060228
出願日2024-04-03
発明の名称グループ生成装置、グループの決定方法
出願人日立ヴァンタラ株式会社
代理人弁理士法人サンネクスト国際特許事務所
主分類G06F 16/11 20190101AFI20251008BHJP(計算;計数)
要約【課題】分散トランザクションに関するボリュームのバックアップに一貫性を持たせるためのコンシステンシーグループを自動で決定できる。
【解決手段】グループ生成装置は、複数のボリュームを含む第1サイトから複数のボリュームを含む第2サイトへのレプリケーション処理に一貫性を持たせるためのコンシステンシーグループを決定するグループ生成装置であって、第1サイトにおける分散トランザクションの関係に基づき第1サイトにおけるボリュームのグループである第1グループを1以上形成し、第2サイトにおける分散トランザクションの関係に基づき第2サイトにおけるボリュームのグループである第2グループを1以上形成し、第1グループと第2グループとの対応関係を特定し、特定した対応関係に基づき対応する第1グループおよび第2グループを同一のコンシステンシーグループに含めるグループ決定部を備える。
【選択図】図1

特許請求の範囲【請求項１】
複数のボリュームを含む第１サイトから複数のボリュームを含む第２サイトへのレプリケーション処理に一貫性を持たせるためのコンシステンシーグループを決定するグループ生成装置であって、
前記第１サイトにおける分散トランザクションの関係に基づき前記第１サイトにおけるボリュームのグループである第１グループを１以上形成し、前記第２サイトにおける分散トランザクションの関係に基づき前記第２サイトにおけるボリュームのグループである第２グループを１以上形成し、前記第１グループと前記第２グループとの対応関係を特定し、特定した前記対応関係に基づき対応する前記第１グループおよび前記第２グループを同一の前記コンシステンシーグループに含めるグループ決定部を備える、グループ生成装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載のグループ生成装置において、
前記グループ決定部は、ポッドを頂点とし、前記ボリュームへの書き込みの関係を辺とする無向グラフを作成し、接続関係にない前記無向グラフ同士を異なる前記第１グループに分類し、
前記ポッドは前記ボリュームに接続される、または前記ポッドは前記ボリュームに接続される他の前記ポッドに書き込みを行う、グループ生成装置。
【請求項３】
請求項１に記載のグループ生成装置において、
前記グループ決定部は、ソースコードを解析することにより前記分散トランザクションの関係を特定する、グループ生成装置。
【請求項４】
請求項１に記載のグループ生成装置において、
前記分散トランザクションは分散トランザクション管理フレームワークにより管理され、
前記グループ決定部は、分散トランザクション管理フレームワークのＡＰＩを利用することにより前記分散トランザクションの関係を特定する、グループ生成装置。
【請求項５】
請求項１に記載のグループ生成装置において、
前記グループ決定部が設定した前記コンシステンシーグループを提示し、ユーザからレプリケーションの要否の指定を受けるユーザインタフェースを提供するコピーコントロール部をさらに備える、グループ生成装置。
【請求項６】
請求項１に記載のグループ生成装置において、
前記コンシステンシーグループを対象にレプリケーション処理を実行するコピーコントロール部をさらに備える、グループ生成装置。
【請求項７】
複数のボリュームを含む第１サイトから複数のボリュームを含む第２サイトへのレプリケーション処理に一貫性を持たせるためのコンシステンシーグループを決定するグループの決定方法であって、
前記第１サイトにおける分散トランザクションの関係に基づき前記第１サイトにおけるボリュームのグループである第１グループを１以上形成することと、
前記第２サイトにおける分散トランザクションの関係に基づき前記第２サイトにおけるボリュームのグループである第２グループを１以上形成することと、
前記第１グループと前記第２グループとの対応関係を特定することと、
特定した前記対応関係に基づき対応する前記第１グループおよび前記第２グループを同一の前記コンシステンシーグループに含めることと、を含むグループの決定方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、グループ生成装置、およびグループの決定方法に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
ストレージの分野におけるバックアップ処理の１つとして、レプリケーション処理が知られている。特許文献１には、メモリに結合されたプロセッサを含む少なくとも１つの処理デバイスを含む装置が示されている。この、少なくとも１つの処理デバイスは、アクティブ－アクティブ構成における第１のストレージシステムと第２のストレージシステムとの間の第１の同期レプリケーションセッションの第１の整合性グループに追加されるストレージボリュームを識別し、第１のストレージシステムと第２のストレージシステムとの間で追加されたストレージボリュームのための第２の同期レプリケーションセッションを作成し、１つ以上の指定された基準に応答して第１および第２の同期レプリケーションセッションをマージするように構成される。第２の同期レプリケーションセッションは、例示的に、第１の同期レプリケーションセッションから完全に独立するように構成される。１つ以上の指定された基準に応答して第１および第２の同期レプリケーションセッションをマージすることは、例示的に、指定された定常状態に到達する第２の同期レプリケーションセッションに応答して第１および第２の同期レプリケーションセッションをマージすることを含む。
【先行技術文献】
【特許文献】
【０００３】
米国特許第１１２７５７６５号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されている発明では、分散トランザクションに関するボリュームのバックアップに一貫性を持たせるためのコンシステンシーグループを自動で決定できない。
【課題を解決するための手段】
【０００５】
本発明の第１の態様によるグループ生成装置は、複数のボリュームを含む第１サイトから複数のボリュームを含む第２サイトへのレプリケーション処理に一貫性を持たせるためのコンシステンシーグループを決定するグループ生成装置であって、前記第１サイトにおける分散トランザクションの関係に基づき前記第１サイトにおけるボリュームのグループである第１グループを１以上形成し、前記第２サイトにおける分散トランザクションの関係に基づき前記第２サイトにおけるボリュームのグループである第２グループを１以上形成し、前記第１グループと前記第２グループとの対応関係を特定し、特定した前記対応関係に基づき対応する前記第１グループおよび前記第２グループを同一の前記コンシステンシーグループに含めるグループ決定部を備える。
本発明の第２の態様によるグループの決定方法は、複数のボリュームを含む第１サイトから複数のボリュームを含む第２サイトへのレプリケーション処理に一貫性を持たせるためのコンシステンシーグループを決定するグループの決定方法であって、前記第１サイトにおける分散トランザクションの関係に基づき前記第１サイトにおけるボリュームのグループである第１グループを１以上形成することと、前記第２サイトにおける分散トランザクションの関係に基づき前記第２サイトにおけるボリュームのグループである第２グループを１以上形成することと、前記第１グループと前記第２グループとの対応関係を特定することと、特定した前記対応関係に基づき対応する前記第１グループおよび前記第２グループを同一の前記コンシステンシーグループに含めることと、を含む。
【発明の効果】
【０００６】
本発明によれば、分散トランザクションに関するボリュームのバックアップに一貫性を持たせるためのコンシステンシーグループを自動で決定できる。
【図面の簡単な説明】
【０００７】
データ同期システムの全体構成図

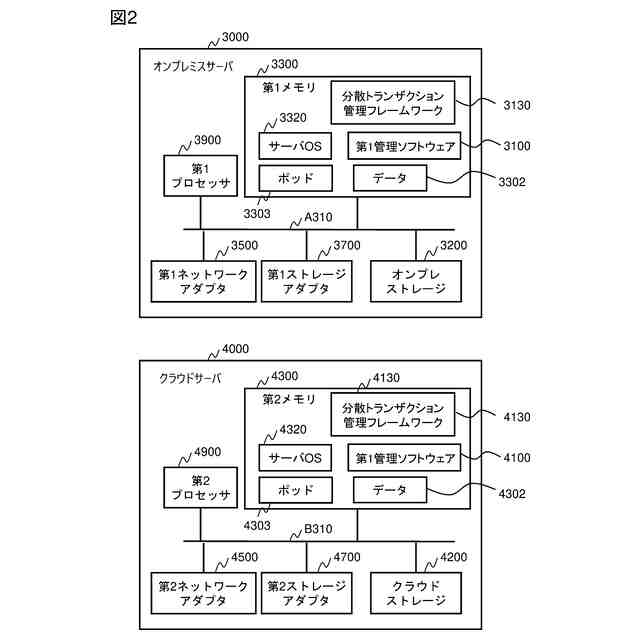

オンプレミスサーバおよびクラウドサーバのハードウエア構成図

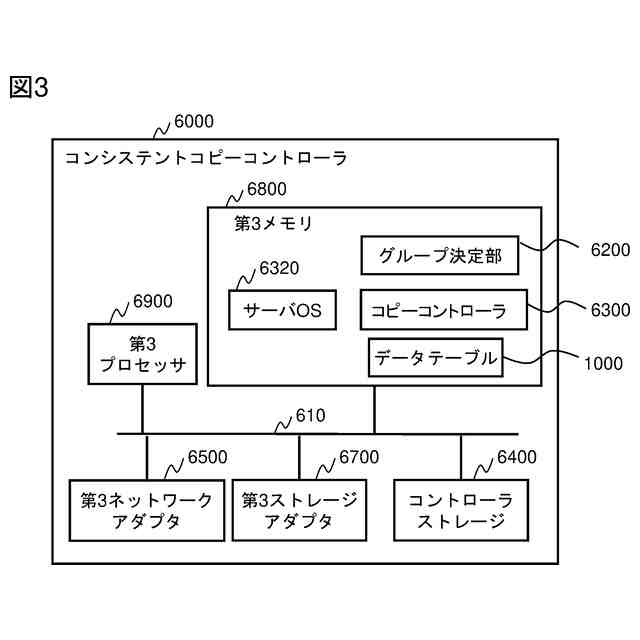

コンシステンシーコピーコントローラのハードウエア構成図

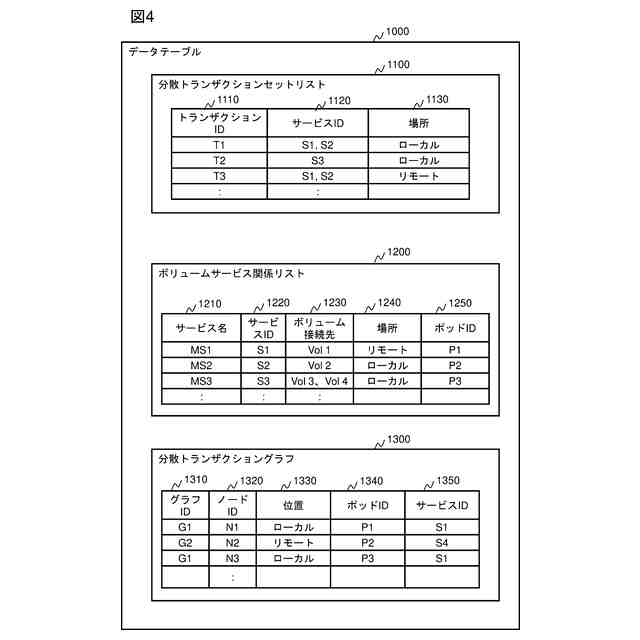

データテーブルに含まれる分散トランザクションセットリスト、ボリュームサービス関係リスト、および分散トランザクショングラフの一例を示す図

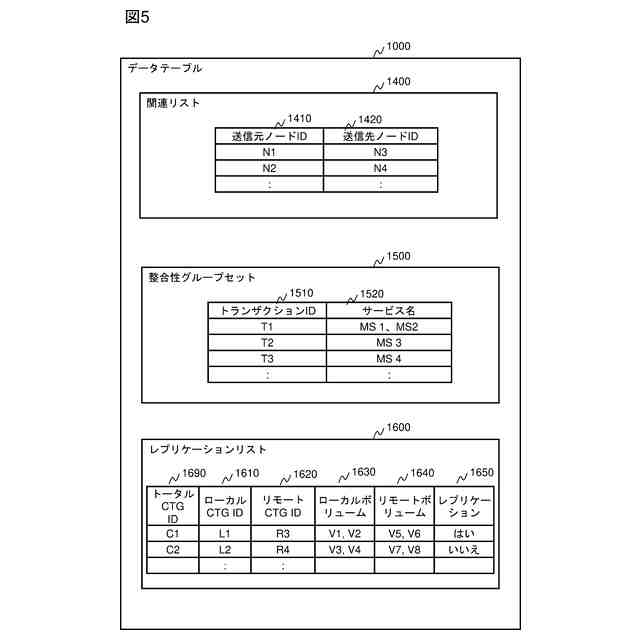

データテーブルに含まれる関連リスト、整合性グループセット、およびレプリケーションリストの一例を示す図
グループ決定部の処理を示すフローチャート

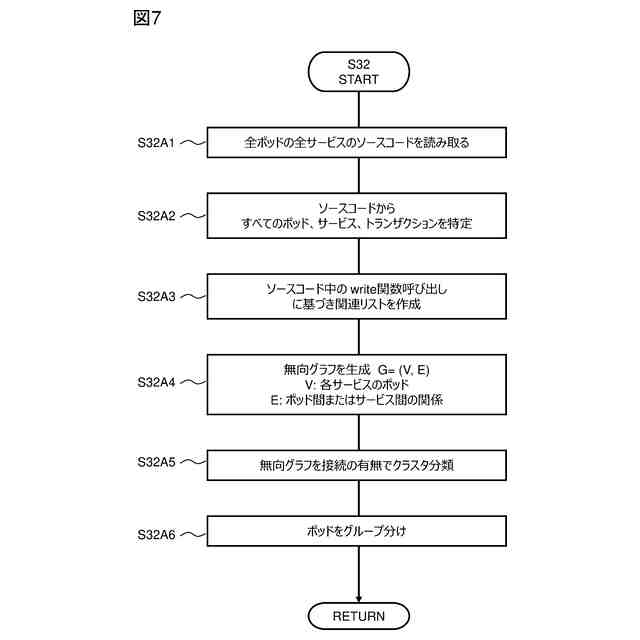

図６のステップＳ３２においてソースコードを解析する場合の詳細処理を示すフローチャート

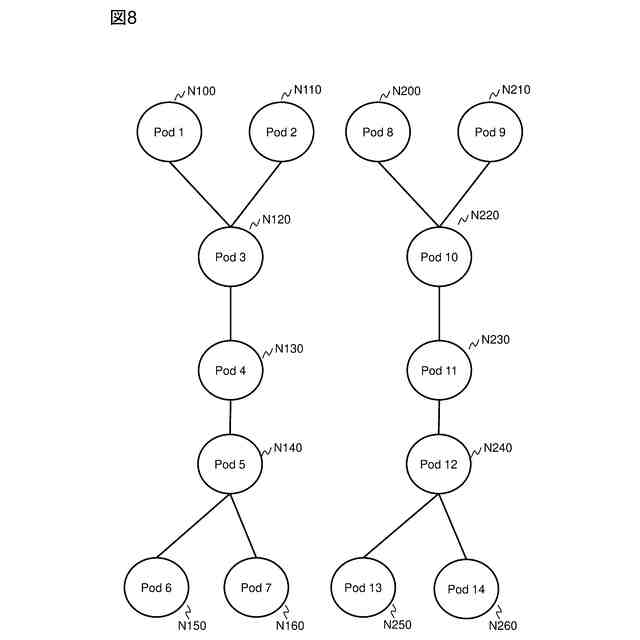

無向グラフの一例を示す図
図６のステップＳ３２においてＡＰＩを利用する場合の詳細処理を示すフローチャート
ユーザインタフェースの一例を示す図
【発明を実施するための形態】
【０００８】
―第１の実施の形態―
以下、図１～図１０を参照して、データ同期システムの第１の実施の形態を説明する。
【０００９】

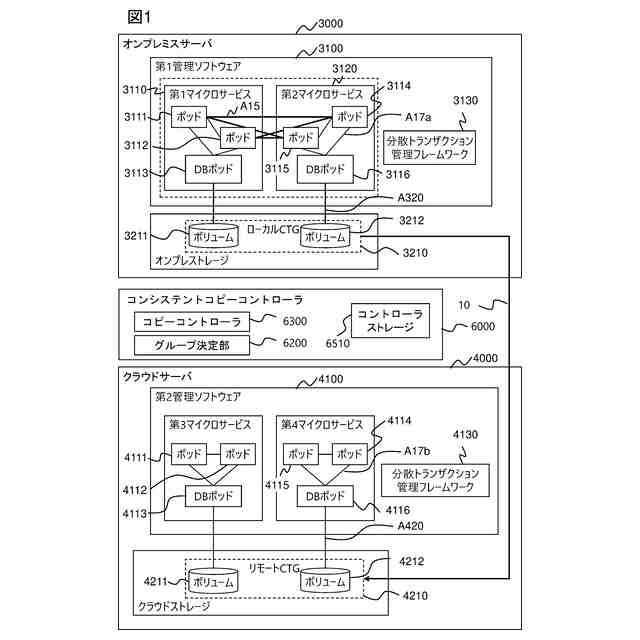

図１は、データ同期システム１の全体構成図である。データ同期システム１は、オンプレミスサーバ３０００と、クラウドサーバ４０００と、コンシステンシーコピーコントローラ６０００と、を備える。コンシステンシーコピーコントローラ６０００は、オンプレミスサーバ３０００上のシステムをレプリケーション元、クラウドサーバ４０００上のシステムをレプリケーション先とするレプリケーションを行う。オンプレミスサーバ３０００およびクラウドサーバ４０００は、いわゆるアクティブ－アクティブ構成である。
【００１０】
以下では、オンプレミスサーバ３０００を「ローカル」とも呼び、クラウドサーバ４０００を「リモート」とも呼ぶ。ただしオンプレミスサーバ３０００およびクラウドサーバ４０００は、環境が異なることを示す典型的な環境として名称を挙げているにすぎず、「第１サイト」や「第２サイト」と呼ぶこともできる。また、第１サイトと第２サイトの物理的な距離は不問であり、同一のサーバラック内でもよいし数千ｋｍや数万ｋｍの隔たりがあってもよい。
（【００１１】以降は省略されています）
