公開番号2025157494
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2025123054,2023104941
出願日2025-07-23,2023-06-27
発明の名称ストレージシステム及び記憶制御方法
出願人日立ヴァンタラ株式会社
代理人弁理士法人サンネクスト国際特許事務所
主分類G06F 3/06 20060101AFI20251007BHJP(計算;計数)
要約【課題】第1のノードにおける第1のボリュームの全てのデータを第2のノードにおける第2のボリュームにコピーすること無しに第1のボリュームのデータを第2のボリュームを通じて取得する場合の第2のボリュームの性能低下を抑える。
【解決手段】方法は、第1のノードが、仮想ボリュームとプールとのアドレスマッピングのコピー(仮想コピー)を第1の仮想ボリュームについて行うことで第3の仮想ボリュームを第1のノード内に作成し、第2のノードが、第2のノードにおける第1のプールボリュームから第1のノードの第3の仮想ボリュームへマッピングを行い、第3の仮想ボリュームにマッピングされた第1のプールボリュームのアドレスを第2のノードにおける第2の仮想ボリュームのアドレスに1対1で紐付け、第2の仮想ボリュームにおけるデータのログストラクチャー方式の書き込みを第2のノードにおける第2のプールボリュームに対して行う。

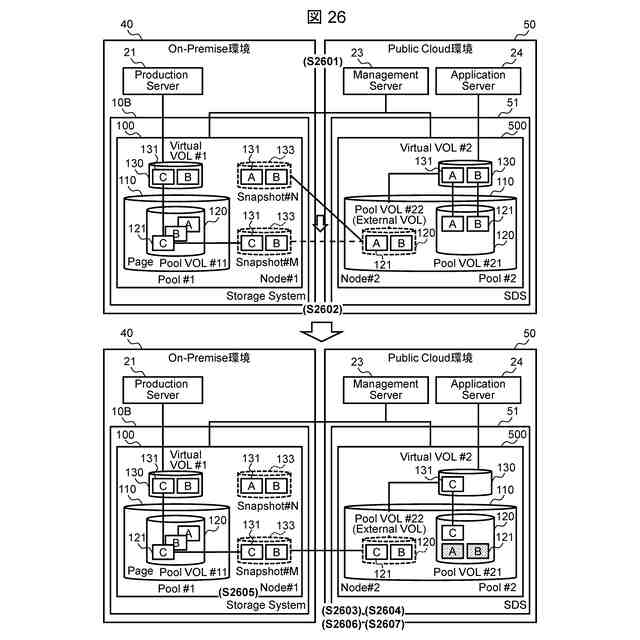

【選択図】図26
特許請求の範囲【請求項１】

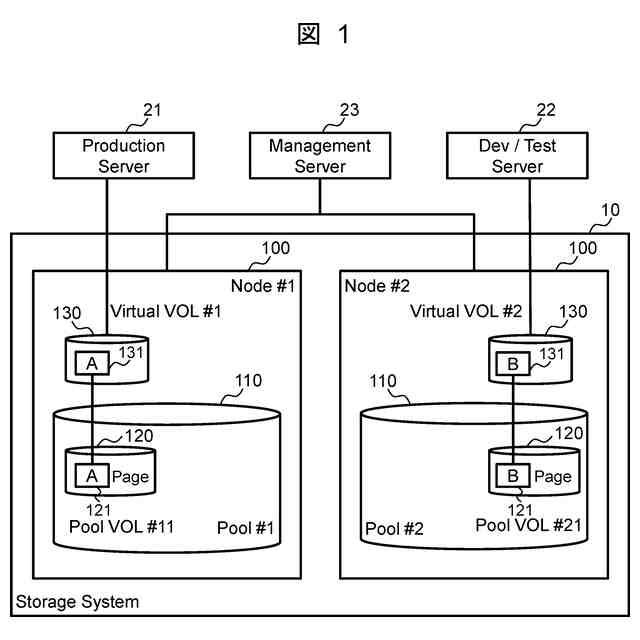

第１及び第２のノードを含む複数のノードを有するストレージシステムであって、

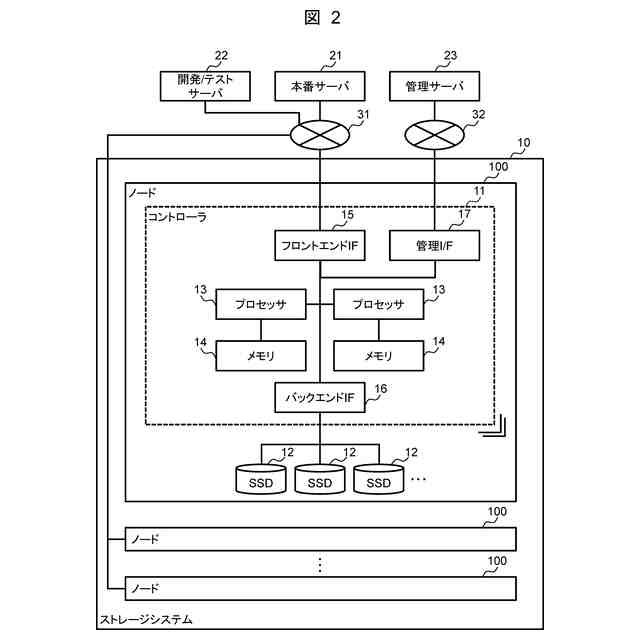

それぞれの前記ノードは、
仮想ボリュームと、

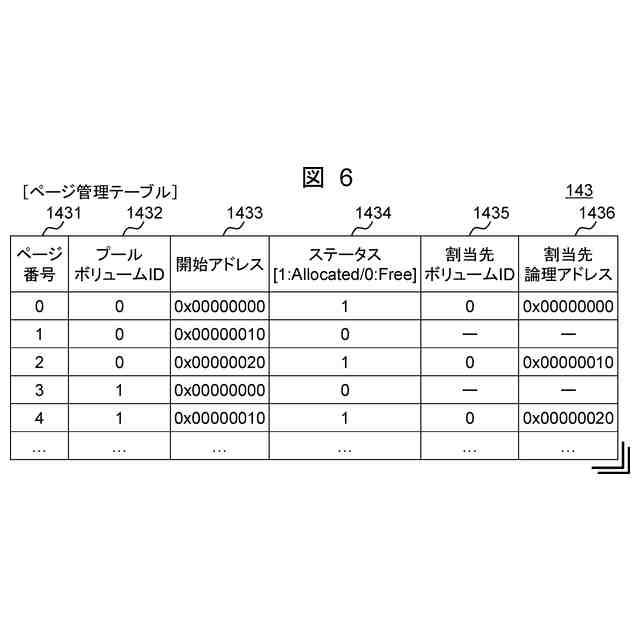

１以上のプールボリュームから構成され前記仮想ボリュームのアドレスへのデータが当該アドレスにマッピングされたアドレスに論理的に格納されるプールと、
前記プールに論理的に格納されたデータの実体が格納される１以上の物理ドライブと、

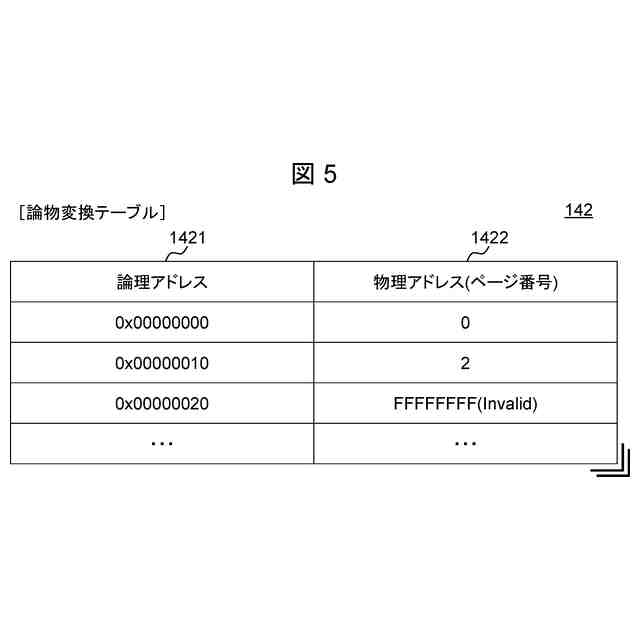

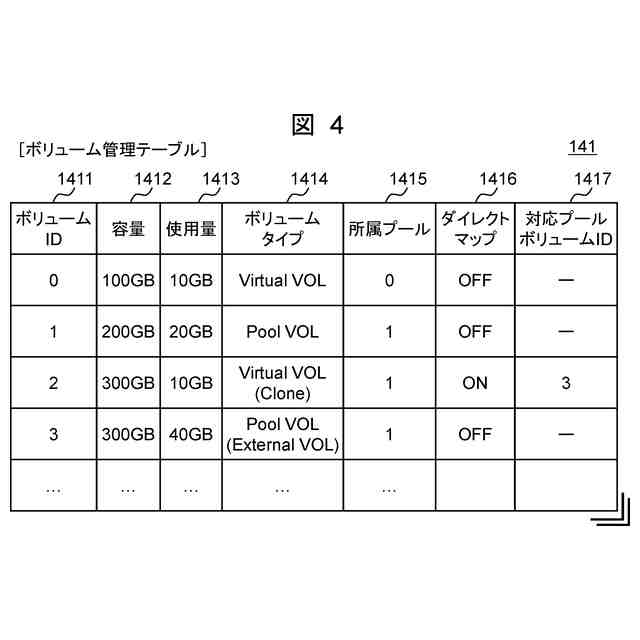

前記仮想ボリュームのアドレスと前記プールのアドレスとのマッピングを含む情報でありデータに関する管理情報を記憶するメモリと、
プロセッサと
を有し、

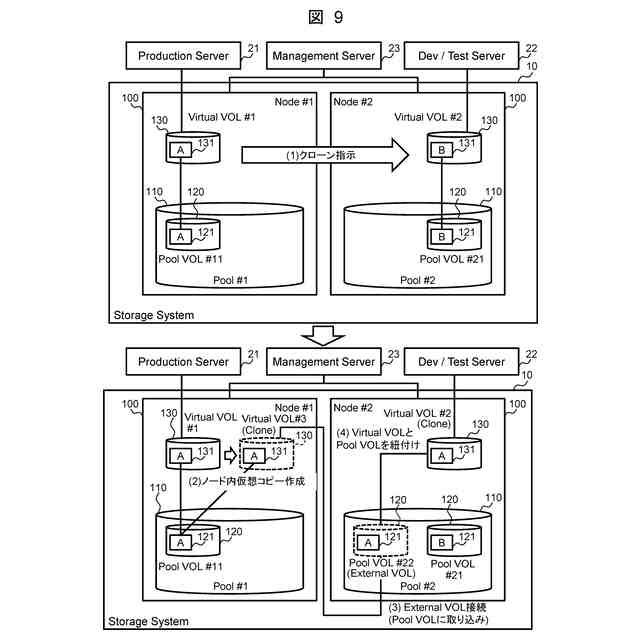

前記第１のノードのプロセッサが、仮想ボリュームのアドレスとプールのアドレスとのマッピングのコピーである仮想コピーを前記第１のノードにおける第１の仮想ボリュームについて行うことで第３の仮想ボリュームを前記第１のノード内に作成し、
前記第２のノードのプロセッサが、

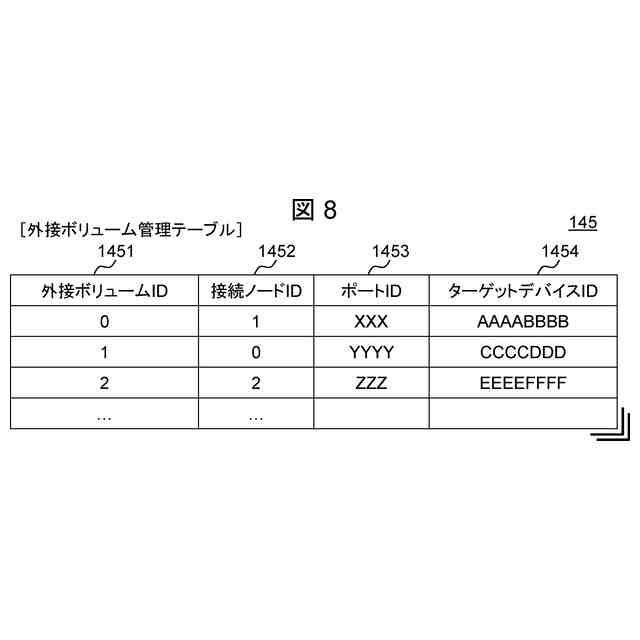

前記第２のノードにおける第１のプールボリュームから、前記第１のノードに作成された前記第３の仮想ボリュームへマッピングを行い、
前記第３の仮想ボリュームにマッピングされた前記第１のプールボリュームのアドレスを前記第２のノードにおける第２の仮想ボリュームのアドレスに紐付ける
ことを特徴とするストレージシステム。
続きを表示（約 1,700 文字）【請求項２】
前記第１のノードが第１の仮想ボリュームを有している状態で、前記第２の仮想ボリュームの作成指示を受けた場合に、第２の仮想ボリューム、第３の仮想ボリューム及び前記第１のプールボリュームから前記第３の仮想ボリュームへマッピングを作成する
ことを特徴とする請求項１に記載のストレージシステム。
【請求項３】
書き込まれるデータのアドレスが前記第２の仮想ボリュームにおけるアドレスである場合に、当該データのログストラクチャー方式の書き込みを前記第２のノードにおける第２のプールボリュームに対して行い、
前記ログストラクチャー方式の書き込みは、プールに更新前データを残したまま更新後データを当該プールに格納することと、仮想ボリュームにおけるアドレスのマッピング先のアドレスを前記更新前データのアドレスから前記更新後データのアドレスに変更することを含む
ことを特徴とする請求項１に記載のストレージシステム。
【請求項４】
前記第１のノードは、オンプレミス環境におけるノードであり、
前記第２のノードは、パブリッククラウド環境におけるノードであり、
前記第３の仮想ボリュームは、前記第１の仮想ボリュームのスナップショットとしてのボリュームである
ことを特徴とする請求項１に記載のストレージシステム。
【請求項５】
前記第２のノードのプロセッサが、プリフェッチ指示に応答して、プリフェッチ処理を行い、
前記プリフェッチ処理は、
前記第２の仮想ボリュームのうち、前記第３の仮想ボリュームにおけるデータがあるアドレスにマッピングされている前記第１のプールボリューム内のアドレスを通じて、当該データをプリフェッチすること、及び、
プリフェッチされたデータの書き込みを第２のプールボリュームに対して行うこと
を含む
ことを特徴とする請求項１に記載のストレージシステム。
【請求項６】
前記第１のノードは、第１の仮想ボリュームの仮想コピーであり、そのデータがそれぞれ異なる複数の第３の仮想ボリュームを有し、
前記マッピングの先の第３の仮想ボリュームを複数の第３の仮想ボリュームの間で変更する場合に、前記プリフェッチ処理は、前記マッピングの先の変更前の前記第３の仮想ボリュームと前記マッピングの先の変更後の第３の仮想ボリュームとの間でデータに差分のあるアドレスである差分位置を、前記第１のノードから特定すること、を含み、
前記プリフェッチされたデータは、前記差分位置から取得されたデータをプリフェッチする
ことを特徴とする請求項５に記載のストレージシステム。
【請求項７】
前記第２のノードのプロセッサは、差分位置に基づきデータをプリフェッチした位置にかかる前記プリフェッチ前のデータを、ガベージコレクションの対象とするために当該データを無効化する
ことを特徴とする請求項３に記載のストレージシステム。
【請求項８】
前記複数の第３の仮想ボリュームは、世代の異なる複数のスナップショットである
ことを特徴とする請求項６に記載のストレージシステム。
【請求項９】
ストレージシステムを構成し第１及び第２のノードを含む複数のノードのうちの前記第１のノードが、仮想ボリュームのアドレスと、１以上のプールボリュームから構成され前記仮想ボリュームのアドレスへのデータが当該アドレスにマッピングされたアドレスに論理的に格納されるプールのアドレスとのマッピングのコピーである仮想コピーを、前記第１のノードにおける第１の仮想ボリュームについて行うことで、第３の仮想ボリュームを前記第１のノード内に作成し、
前記第２のノードが、前記第２のノードにおける第１のプールボリュームから、前記第１のノードに作成された前記第３の仮想ボリュームへマッピングを行い、
前記第２のノードが、前記第３の仮想ボリュームにマッピングされた前記第１のプールボリュームのアドレスを前記第２のノードにおける第２の仮想ボリュームのアドレスに紐付ける
ことを特徴とする記憶制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、概して、記憶制御に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
例えば特許文献１には、ＲｏＷ（ＲｅｄｉｒｅｃｔｏｎＷｒｉｔｅ）方式による仮想コピーを実行可能なストレージシステムが開示されている。特許文献１のストレージシステムは、ボリュームと１対１に紐付いた第１の制御情報と、ユーザデータを管理する第２の制御情報とをツリー構造で持ち、第１の制御情報のみをコピーすることで、ボリュームのコピーを高速に作成する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－２６８１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで近年、ストレージシステムには、小規模な構成から必要に応じて性能及び容量を拡張することができるスケールアウト機能が求められている。具体的には、ストレージシステムは、複数のノード（アプライアンス）で構成され、ノードの増設や減設が可能とされる。
【０００５】
また、近年、データの利活用のニーズが高まり、データの利活用としては、例えば、第１の環境において格納されたデータを第２の環境において利用することが挙げられる。具体的には、例えば、データの利活用としては、本番環境において格納されたデータを開発環境又はテスト環境における作業で利用することや、基幹業務の環境において格納されたデータを、分析等の二次利用の環境において利用することが挙げられる。
【０００６】
このようなデータの利活用をスケールアウト型のストレージシステムにおける複数のノードに適用した場合、第１のノードが提供する第１のボリュームに格納されたデータを、第２のノードが提供する第２のボリュームを通じて利用することが考えられる。
【０００７】
一つの方法として、第１のボリュームに格納された全てのデータを第１のノードから第２のノードにコピーすることが考えられる。しかし、この方法では、ノード間で転送されるデータの量が多く、第２のノードの記憶容量が大きく消費される。
【０００８】
別の方法として、第２のボリュームを通じてデータが必要とされた場合に、第２のノードが、当該必要とされたデータを第１のノードから取得することが考えられる。しかし、この方法では、データが必要とされる都度に、ノード間でのデータの転送が必要になり、第２のボリュームの性能が低下する。
【課題を解決するための手段】
【０００９】
ストレージシステムが、第１及び第２のノードを含む複数のノードを有する。それぞれのノードは、仮想ボリュームと、１以上のプールボリュームから構成され仮想ボリュームのアドレスへのデータが当該アドレスにマッピングされたアドレスに論理的に格納されるプールと、プールに論理的に格納されたデータの実体が格納される１以上の物理ドライブと、仮想ボリュームのアドレスとプールのアドレスとのマッピングを含む情報でありデータに関する管理情報を記憶するメモリと、メモリに接続されたプロセッサと、を有する。第１のノードのプロセッサが、仮想ボリュームのアドレスとプールのアドレスとのマッピングのコピーである仮想コピーを第１のノードにおける第１の仮想ボリュームについて行うことで第３の仮想ボリュームを第１のノード内に作成する。第２のノードのプロセッサが、第２のノードにおける第１のプールボリュームから、第１のノードに作成された第３の仮想ボリュームへマッピングを行い、第３の仮想ボリュームにマッピングされた第１のプールボリュームのアドレスを第２のノードにおける第２の仮想ボリュームのアドレスに１対１で紐付け、書き込まれるデータのアドレスが第２の仮想ボリュームにおけるアドレスである場合に、当該データのログストラクチャー方式の書き込みを第２のノードにおける第２のプールボリュームに対して行う。ログストラクチャー方式の書き込みは、プールに更新前データを残したまま更新後データを当該プールに格納することと、仮想ボリュームにおけるアドレスのマッピング先のアドレスを更新前データのアドレスから更新後データのアドレスに変更することを含む。
【発明の効果】
【００１０】
本発明によれば、第１のノードにおける第１のボリュームの全てのデータを第２のノードにおける第２のボリュームにコピーすること無しに第１のボリュームのデータを第２のボリュームを通じて取得することに関し、第２のボリュームの性能低下を抑えることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
