公開番号2025155172
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024058770
出願日2024-04-01
発明の名称フレーム転送装置、フレーム転送方法およびフレーム転送プログラム
出願人日本電気株式会社
代理人個人,個人
主分類H04L 45/74 20220101AFI20251006BHJP(電気通信技術)
要約【課題】不要なフラッディング処理の実行を抑制することができるフレーム転送装置、フレーム転送方法およびフレーム転送プログラムを提供する。
【解決手段】自装置のポートと該ポートに接続されるノードのMAC(Media Access Control)アドレスとを対応付けるエントリ情報を記憶するMACアドレステーブルに基づいて、受信したフレームを転送する転送手段と、MACアドレステーブルが記憶するエントリ情報をMACアドレステーブルとは異なる記憶部に記憶させる管理手段とを備え、転送手段は、受信したフレームの宛先MACアドレスに対応するエントリ情報がMACアドレステーブルと記憶部とのいずれにも記憶されていない場合、受信したフレームのフラッディング処理を実行する。

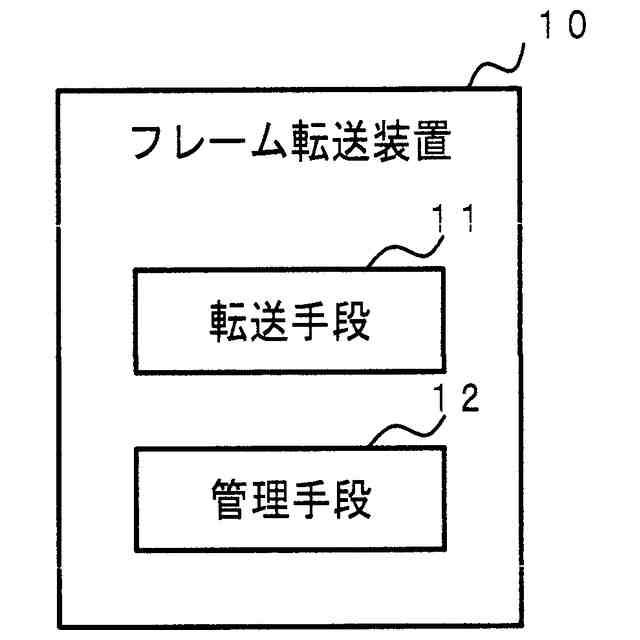

【選択図】図9
特許請求の範囲【請求項１】

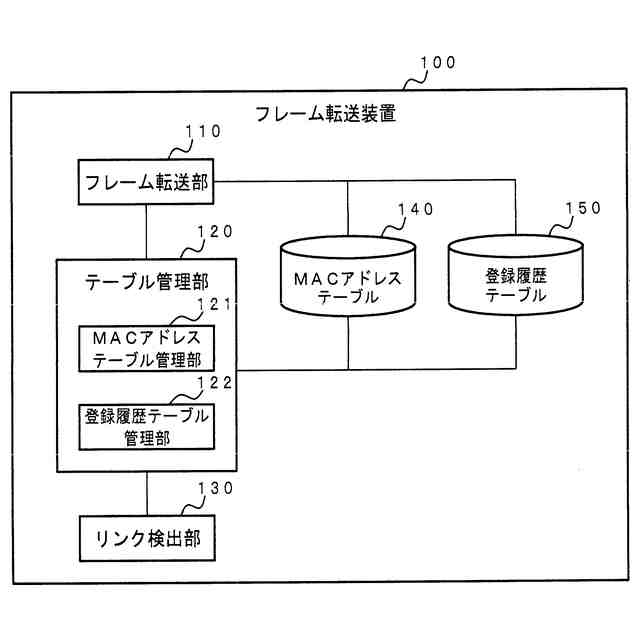

自装置のポートと該ポートに接続されるノードのＭＡＣ（Media Access Control）アドレスとを対応付けるエントリ情報を記憶するＭＡＣアドレステーブルに基づいて、受信したフレームを転送する転送手段と、
前記ＭＡＣアドレステーブルが記憶するエントリ情報を前記ＭＡＣアドレステーブルとは異なる記憶部に記憶させる管理手段とを備え、
前記転送手段は、受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報が前記ＭＡＣアドレステーブルと前記記憶部とのいずれにも記憶されていない場合、受信したフレームのフラッディング処理を実行する
ことを特徴とするフレーム転送装置。
続きを表示（約 1,500 文字）【請求項２】

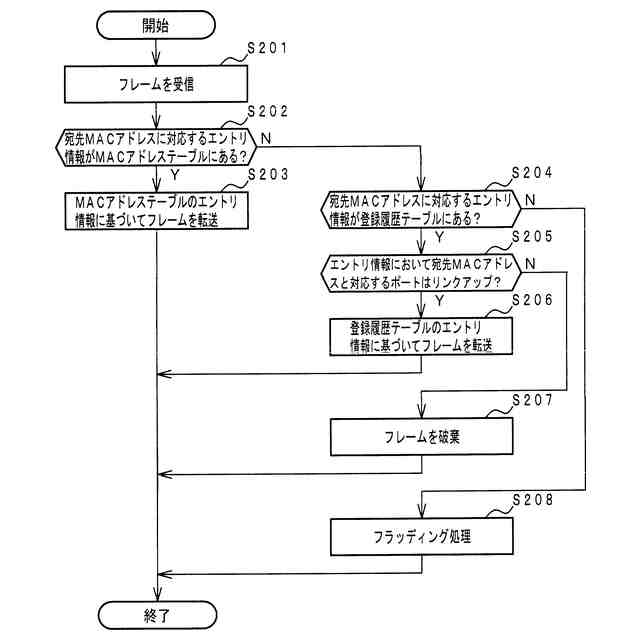

前記転送手段は、受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報が前記ＭＡＣアドレステーブルに記憶されていないが前記記憶部に記憶されており、かつ該宛先ＭＡＣアドレスと対応付けられたポートのリンク状態がリンクアップ状態である場合、該受信したフレームを該ポートに転送する
請求項１記載のフレーム転送装置。
【請求項３】
前記転送手段は、受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報が前記ＭＡＣアドレステーブルに記憶されていないが前記記憶部に記憶されており、かつ該宛先ＭＡＣアドレスと対応付けられたポートのリンク状態がリンクダウン状態である場合、該受信したフレームを破棄する
請求項１または請求項２記載のフレーム転送装置。
【請求項４】

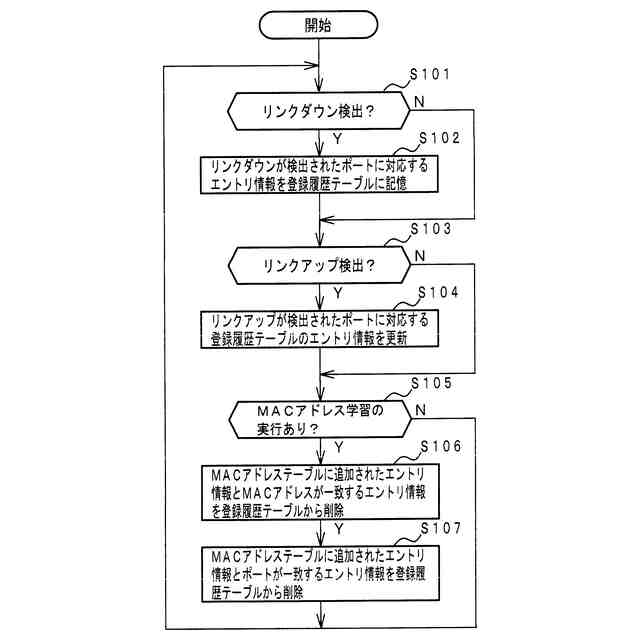

前記管理手段は、リンクダウンが検出されたことに基づいて、リンクダウンが検出されたポートに対応するエントリ情報を前記記憶部に記憶させる
請求項１または請求項２記載のフレーム転送装置。
【請求項５】
前記管理手段は、任意のタイミングで前記ＭＡＣアドレステーブルが記憶する全てのエントリ情報を前記記憶部に記憶させる
請求項１または請求項２記載のフレーム転送装置。
【請求項６】
前記管理手段は、前記ＭＡＣアドレステーブルに記憶されたエントリ情報とＭＡＣアドレスおよびポートのいずれか一方が一致し他方が一致しないエントリ情報を前記記憶部から削除する
請求項１または請求項２記載のフレーム転送装置。
【請求項７】
前記管理手段は、ＭＡＣアドレス学習により前記ＭＡＣアドレステーブルにエントリ情報が記憶された後、該エントリ情報とＭＡＣアドレスが一致するエントリ情報を前記記憶部から削除する
請求項１または請求項２記載のフレーム転送装置。
【請求項８】
前記管理手段は、ＭＡＣアドレス学習により前記ＭＡＣアドレステーブルにエントリ情報が記憶された後、該エントリ情報とポートが一致するエントリ情報を前記記憶部から削除する
請求項１または請求項２記載のフレーム転送装置。
【請求項９】
自装置のポートと該ポートに接続されるノードのＭＡＣ（Media Access Control）アドレスとを対応付けるエントリ情報を記憶するＭＡＣアドレステーブルに基づいて、受信したフレームを転送し、
前記ＭＡＣアドレステーブルが記憶するエントリ情報を前記ＭＡＣアドレステーブルとは異なる記憶部に記憶させ、
受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報が前記ＭＡＣアドレステーブルと前記記憶部とのいずれにも記憶されていない場合、受信したフレームのフラッディング処理を実行する
ことを特徴とするフレーム転送方法。
【請求項１０】

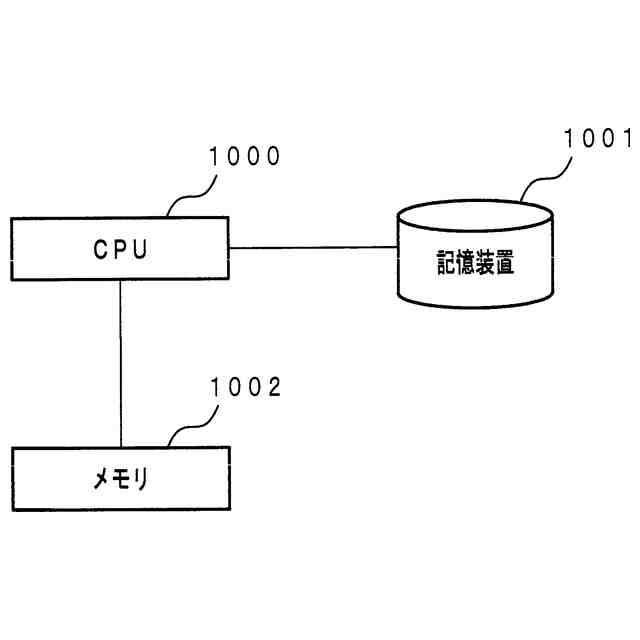

コンピュータに、
自装置のポートと該ポートに接続されるノードのＭＡＣ（Media Access Control）アドレスとを対応付けるエントリ情報を記憶するＭＡＣアドレステーブルに基づいて、受信したフレームを転送する転送処理と、
前記ＭＡＣアドレステーブルが記憶するエントリ情報を前記ＭＡＣアドレステーブルとは異なる記憶部に記憶させる管理処理とを実行させ、
前記転送処理で、受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報が前記ＭＡＣアドレステーブルと前記記憶部とのいずれにも記憶されていない場合、受信したフレームのフラッディング処理を実行させる
ためのフレーム転送プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、フレーム転送装置、フレーム転送方法およびフレーム転送プログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
特許文献１には、フレームスイッチングネットワークにおいてフレームの交換を行うレイヤ２スイッチが記載されている。特許文献１に記載されたレイヤ２スイッチのフレーム交換部は、ＭＡＣ（Media Access Control）テーブルに記憶される送信先ＭＡＣアドレスと出力先ポートの組み合わせに従って、転送するＭＡＣフレームを出力するポートを決定する。また、フレーム交換部のフラッディング処理部は、転送するＭＡＣフレームの送信先ＭＡＣアドレスに関するＭＡＣエントリがＭＡＣテーブルに記憶されていない場合、このＭＡＣフレームのフラッディング処理を行う。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－０４５６５７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に、レイヤ２スイッチなどのフレーム転送装置は、大規模なネットワークに適用される場合に、ＭＡＣアドレスを動的に学習してテーブル（例えば、特許文献１に記載されたＭＡＣテーブルに相当する）を管理するように構成される。また、フレーム転送装置は、テーブルに存在しないＭＡＣアドレスを宛先とするフレームを受信すると、受信したフレームを全ポートに転送するフラッディング処理を実行する。
【０００５】
例えば、そのようなフレーム転送装置に接続されているノードが故障等により通信できない状態となった後に復旧して通信できる状態となる場合を想定する。この場合、フレーム転送装置は、当該ノードのリンクダウンを検知するとともにテーブルからエントリを削除した後に、リンクアップを検知する。しかし、当該ノードが自発的にフレームを送信しない限り、フレーム転送装置は当該ノードのＭＡＣアドレスを学習することができない。その結果、フレーム転送装置は、当該ノードのＭＡＣアドレス（つまり、未学習のＭＡＣアドレス）を宛先とするフレームを受信すると、当該ノードが通信できる状態であるにも関わらずフラッディング処理を実行する。すなわち、本来不要なフラッディング処理が実行されることになる。
【０００６】
本開示は、不要なフラッディング処理の実行を抑制することができるフレーム転送装置、フレーム転送方法およびフレーム転送プログラムを提供することを目的の一つとする。
【課題を解決するための手段】
【０００７】
本開示によるフレーム転送装置は、自装置のポートと該ポートに接続されるノードのＭＡＣ（Media Access Control）アドレスとを対応付けるエントリ情報を記憶するＭＡＣアドレステーブルに基づいて、受信したフレームを転送する転送手段と、ＭＡＣアドレステーブルが記憶するエントリ情報をＭＡＣアドレステーブルとは異なる記憶部に記憶させる管理手段とを備え、転送手段は、受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報がＭＡＣアドレステーブルと記憶部とのいずれにも記憶されていない場合、受信したフレームのフラッディング処理を実行する。
【０００８】
本開示によるフレーム転送方法は、自装置のポートと該ポートに接続されるノードのＭＡＣ（Media Access Control）アドレスとを対応付けるエントリ情報を記憶するＭＡＣアドレステーブルに基づいて、受信したフレームを転送し、ＭＡＣアドレステーブルが記憶するエントリ情報をＭＡＣアドレステーブルとは異なる記憶部に記憶させ、受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報がＭＡＣアドレステーブルと記憶部とのいずれにも記憶されていない場合、受信したフレームのフラッディング処理を実行する。
【０００９】
本開示によるフレーム転送プログラムは、コンピュータに、自装置のポートと該ポートに接続されるノードのＭＡＣ（Media Access Control）アドレスとを対応付けるエントリ情報を記憶するＭＡＣアドレステーブルに基づいて、受信したフレームを転送する転送処理と、ＭＡＣアドレステーブルが記憶するエントリ情報をＭＡＣアドレステーブルとは異なる記憶部に記憶させる管理処理とを実行させ、転送処理で、受信したフレームの宛先ＭＡＣアドレスに対応するエントリ情報がＭＡＣアドレステーブルと記憶部とのいずれにも記憶されていない場合、受信したフレームのフラッディング処理を実行させる。
【発明の効果】
【００１０】
本開示によれば、不要なフラッディング処理の実行を抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
