公開番号2025154567
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057641
出願日2024-03-29
発明の名称ダイシング装置およびダイシング装置のトリミング方法
出願人株式会社東京精密
代理人個人,個人,個人
主分類H01L 21/301 20060101AFI20251002BHJP(基本的電気素子)
要約【課題】トリミング加工されたワークを簡単で高精度に測定できるダイシング装置を提供する。
【解決手段】制御部は、下側に窪んだ段部が外周部に形成され、段部の内側に内側領域が形成されたワークに対して、測定光がXY平面に沿って、内側領域とワークの外側との間で段部を横切ったときに測定される、内側領域と段部との境界に位置する第1エッジ部と、ワークの外形部に位置する第2エッジ部の平面における位置に基づいて、ワークにおける内側領域および段部に関する情報を取得する。
【選択図】図5
特許請求の範囲【請求項１】
ワークを保持してＸ方向に移動可能なチャックテーブルと、
前記チャックテーブルをＺ軸回りに回転させる回転テーブルと、
Ｙ方向に移動可能であり、前記ワークを観察可能な顕微鏡と、
前記Ｙ方向に移動可能であり、前記ワークに向けて照射した測定光の反射光を受光することで前記ワークの法線方向の位置を測定する変位センサと、
前記顕微鏡および前記変位センサの測定結果に基づいて、前記チャックテーブル、前記回転テーブル、前記顕微鏡および前記変位センサの移動を制御する制御部と、
を備え、
前記制御部は、

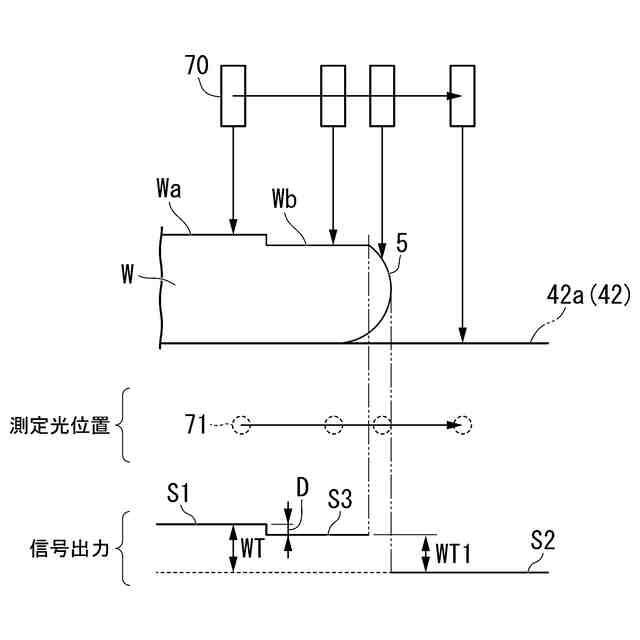

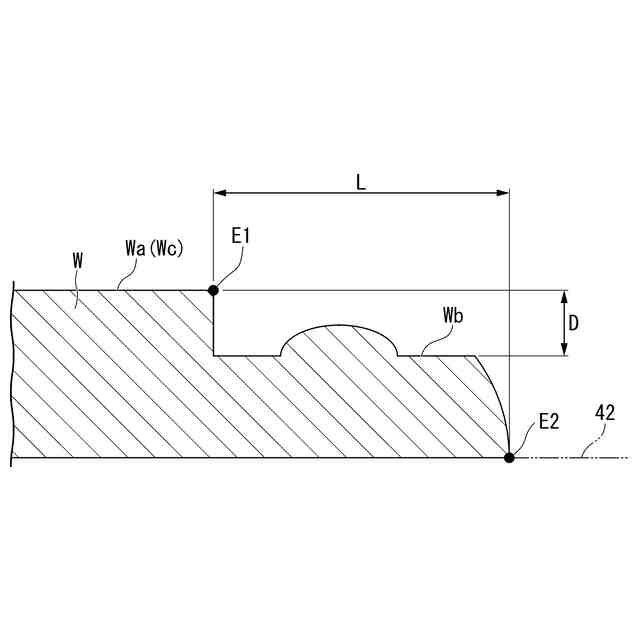

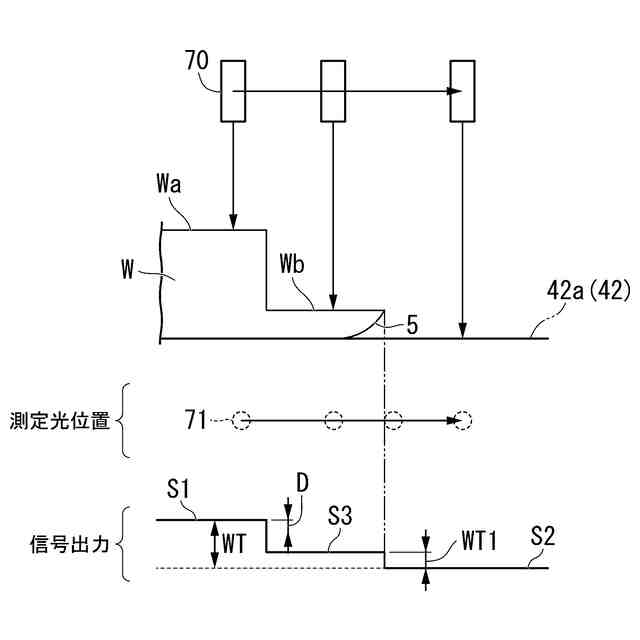

下側に窪んだ段部が外周部に形成され、前記段部の内側に内側領域が形成された前記ワークに対して、前記測定光がＸＹ平面に沿って、前記内側領域と前記ワークの外側との間で前記段部を横切ったときに測定される、前記内側領域と前記段部との境界に位置する第１エッジ部と、前記ワークの外形部に位置する第２エッジ部の前記ＸＹ平面における位置に基づいて、前記ワークにおける前記内側領域および前記段部に関する情報を取得する、ダイシング装置。
続きを表示（約 1,500 文字）【請求項２】
前記内側領域と前記段部との境界、および前記外形部は、前記法線方向に見て円形であり、
前記測定光が前記外形部の円弧中心を中心とする径方向に走査したときに、前記第１エッジ部および前記第２エッジ部の位置が測定される、
請求項１に記載のダイシング装置。
【請求項３】

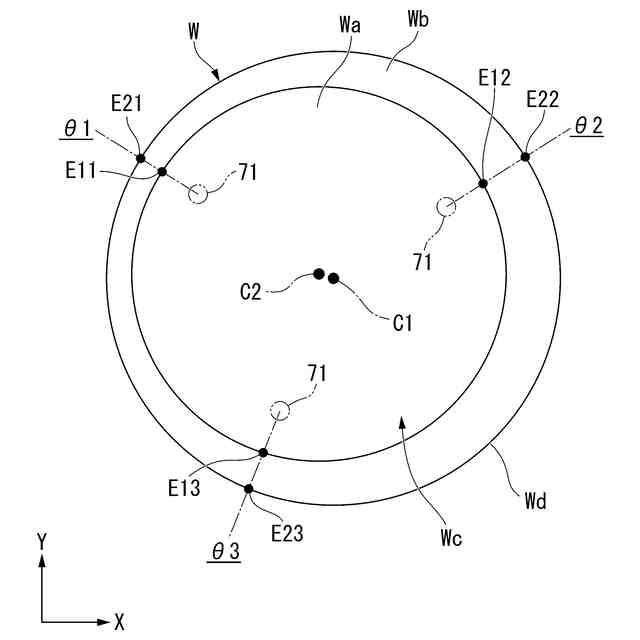

円弧中心を中心とする周方向の位置が異なる３箇所以上で前記第１エッジ部および前記第２エッジ部の位置が測定される、
請求項２に記載のダイシング装置。
【請求項４】
３箇所以上で測定された前記第１エッジ部および前記第２エッジ部の位置から、前記ワークの外径に対して前記内側領域の偏心量と偏心方向を算出する、
請求項３に記載のダイシング装置。
【請求項５】
前記チャックテーブルに保持された前記ワークを切削するブレードと、前記ブレードを回転させるスピンドルと、を含む切削部と、を備え、
前記段部は、前記ブレードにより形成されている、
請求項２から４のいずれか一項に記載のダイシング装置。
【請求項６】
前記制御部は、所定深さよりも浅い深さで前記段部を形成させた後に、前記ブレードにより前記段部に関する情報に応じた深さで前記段部を再切削させる、
請求項５に記載のダイシング装置。
【請求項７】
前記制御部は、前記内側領域が所定外径よりも大きい外径で前記段部を形成させた後に、前記ブレードにより前記内側領域に関する情報に応じた外径で前記段部を再切削させる、請求項５に記載のダイシング装置。
【請求項８】
前記制御部は、前記内側領域が所定外径よりも大きい外径で前記段部を形成させた後に、前記ブレードにより前期内側領域の偏心量と偏心方向に応じた偏心量と偏心方向で前記段部を再切削させる、請求項５に記載のダイシング装置。
【請求項９】
ワークを保持してＸ方向に移動可能なチャックテーブルと、前記チャックテーブルをＺ軸回りに回転させる回転テーブルと、Ｙ方向に移動可能であり、前記ワークを観察可能な顕微鏡と、前記Ｙ方向に移動可能であり、前記ワークに向けて照射した測定光の反射光を受光することで前記ワークの法線方向の位置を測定する変位センサと、前記顕微鏡および前記変位センサの測定結果に基づいて、前記チャックテーブル、前記回転テーブル、前記顕微鏡および前記変位センサの移動を制御する制御部と、を備えたダイシング装置のトリミング方法であって、
外周部に所定深さよりも浅い深さで下側に窪んだ段部が形成され、前記段部の内側に内側領域が形成された前記ワークを準備することと、
前記測定光がＸＹ平面に沿って、前記内側領域と前記ワークの外側との間で前記段部を横切ったときに測定される、前記内側領域と前記段部との境界に位置する第１エッジ部と、前記ワークの外形部に位置する第２エッジ部の前記ＸＹ平面における位置に基づいて、前記ワークにおける前記内側領域および前記段部に関する情報を取得することと、
前記段部に関する情報に応じた深さで前記段部を再切削させることと、
を含む、ダイシング装置のトリミング方法。
【請求項１０】
前記ワークは、前記外周部に前記所定深さよりも浅い深さで下側に窪み、且つ、前記内側領域が所定外径よりも大きい外径となる前記段部が形成されており、
前記段部を再切削させることは、前記段部に関する情報に応じた深さで、且つ、前記内側領域に関する情報に応じた外径で前記段部を再切削させることを含む、
請求項９に記載のダイシング装置のトリミング方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ダイシング装置およびダイシング装置のトリミング方法に関するものである。
続きを表示（約 2,200 文字）【背景技術】
【０００２】

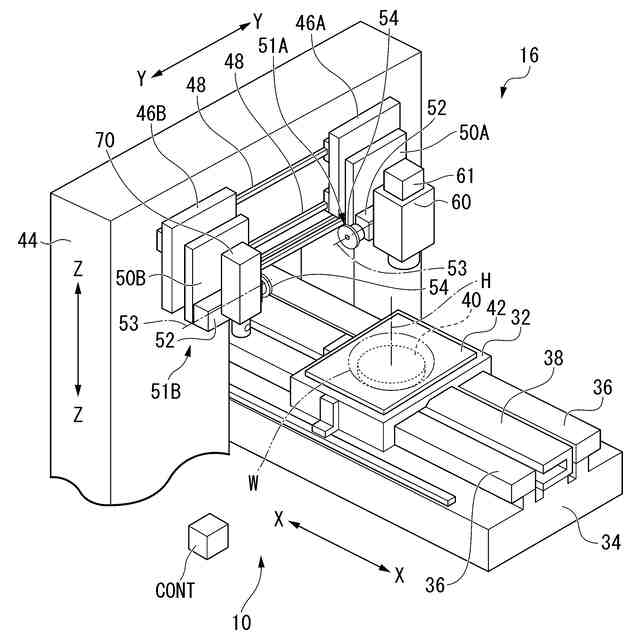

半導体素子や電子部品が形成されたウェーハ等のワークを個々のチップに分割するダイシング装置においては、スピンドルによって高速に回転されるブレードと、ワークを吸着保持するチャックテーブルと、チャックテーブルとブレードとの相対的位置を変化させるＸ、Ｙ、Ｚ、θ駆動部とを備えている。このダイシング装置では、各駆動部によりブレードとワークとを相対的に移動させながら、ブレードによってワークを切り込むことによりダイシング加工（切削加工）する。
【０００３】

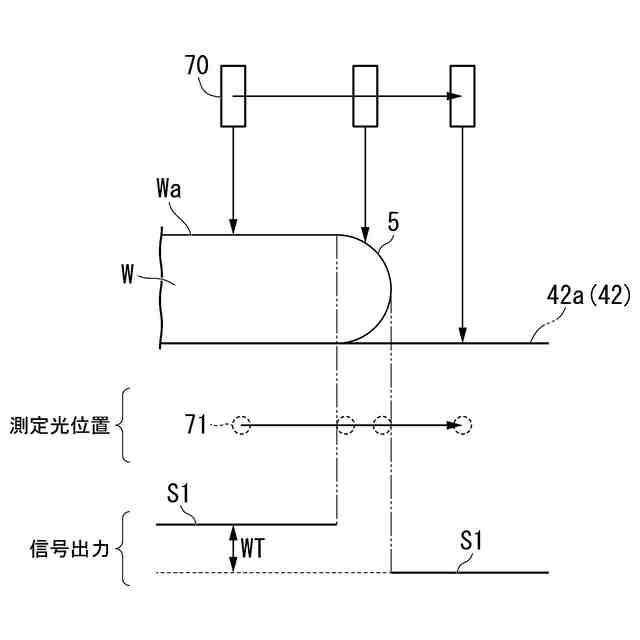

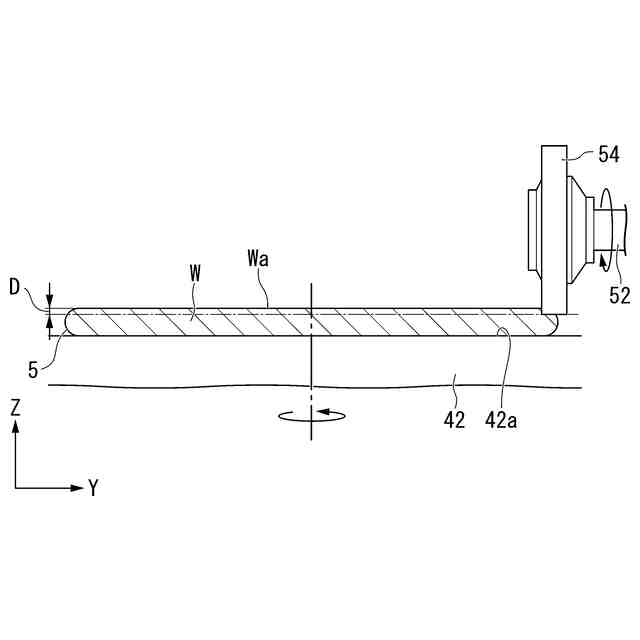

ウェーハ等のワークを極薄化する際には、外周部のＲ形状の影響でエッジチッピングが発生し、そこを起点としたワークの割れが課題となっている。ワークの割れを防止するためには、エッジチッピングの要因となる外周部のＲ形状をブレードによって予め除去するトリミング加工が行われる。
【０００４】
トリミング加工されたワークに対しては、顕微鏡を用いてエッジ部のＸＹ平面における位置を３点以上測定し、測定した位置関係に基づいてトリミングの幅や、トリミング加工で形成された内側部分の中心位置、内径等を測定している。トリミング加工されたワークにおける表面のＺ方向の位置を測定するために、特許文献１には、顕微鏡を用いてそのフォーカス位置から測定する方法、白色干渉顕微鏡を使って得られる段差プロファイルから測定する方法が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－１２５５９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、白色干渉顕微鏡は、視野が狭く、深さ方向に走査が必要なため測定に時間が掛かるという問題がある。
【０００７】
そこで、顕微鏡のオートフォーカス機構を用いて、ワークにおける表面のＺ方向の位置を測定することが考えられるが、トリミング加工された領域全体を視野とするには、顕微鏡を低倍率にする必要があり測定精度が低下する。一方、顕微鏡を高倍率にすると、トリミング加工された領域全体が視野に収まらないため、測定位置毎に視野の位置を移動させる必要があり測定に時間を要するという問題が生じる。そのため、従来では、一旦ワークをチャックテーブルから取り外して別の測定機器で測定を行っており、測定作業に時間が掛かるという問題が生じる。
【０００８】
本発明は、以上のような点を考慮してなされたもので、トリミング加工されたワークを簡単で高精度に測定できるダイシング装置および高精度のトリミング加工が可能なダイシング装置のトリミング方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明は下記の態様を有する。
ワークを保持してＸ方向に移動可能なチャックテーブルと、前記チャックテーブルをＺ軸回りに回転させる回転テーブルと、Ｙ方向に移動可能であり、前記ワークを観察可能な顕微鏡と、前記Ｙ方向に移動可能であり、前記ワークに向けて照射した測定光の反射光を受光することで前記ワークの法線方向の位置を測定する変位センサと、前記顕微鏡および前記変位センサの測定結果に基づいて、前記チャックテーブル、前記回転テーブル、前記顕微鏡および前記変位センサの移動を制御する制御部と、を備え、前記制御部は、下側に窪んだ段部が外周部に形成され、前記段部の内側に内側領域が形成された前記ワークに対して、前記測定光がＸＹ平面に沿って、前記内側領域と前記ワークの外側との間で前記段部を横切ったときに測定される、前記内側領域と前記段部との境界に位置する第１エッジ部と、前記ワークの外形部に位置する第２エッジ部の前記平面における位置に基づいて、前記ワークにおける前記内側領域および前記段部に関する情報を取得する、ダイシング装置。
【００１０】
また、本発明は下記の態様を有する。
ワークを保持してＸ方向に移動可能なチャックテーブルと、前記チャックテーブルをＺ軸回りに回転させる回転テーブルと、Ｙ方向に移動可能であり、前記ワークを観察可能な顕微鏡と、前記Ｙ方向に移動可能であり、前記ワークに向けて照射した測定光の反射光を受光することで前記ワークの法線方向の位置を測定する変位センサと、前記顕微鏡および前記変位センサの測定結果に基づいて、前記チャックテーブル、前記回転テーブル、前記顕微鏡および前記変位センサの移動を制御する制御部と、を備えたダイシング装置のトリミング方法であって、外周部に所定深さよりも浅い深さで下側に窪んだ段部が形成され、前記段部の内側に内側領域が形成された前記ワークを準備することと、前記測定光がＸＹ平面に沿って、前記内側領域と前記ワークの外側との間で前記段部を横切ったときに測定される、前記内側領域と前記段部との境界に位置する第１エッジ部と、前記ワークの外形部に位置する第２エッジ部の前記ＸＹ平面における位置に基づいて、前記ワークにおける前記内側領域および前記段部に関する情報を取得することと、前記段部に関する情報に応じた深さで前記段部を再切削させることと、を含む、ダイシング装置のトリミング方法。
【発明の効果】
（【００１１】以降は省略されています）
