公開番号2025154302
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057219
出願日2024-03-29
発明の名称熱電併給用蒸気生成システム及び熱電併給システム並びに熱電併給用蒸気生成方法
出願人三菱重工業株式会社
代理人個人,個人,個人
主分類F22B 3/04 20060101AFI20251002BHJP(蒸気発生)
要約【課題】100℃未満の温水であっても熱電併給システムとして利用できる熱電併給用蒸気生成システムを提供する。
【解決手段】蒸気生成システム9は、ガスエンジン3を冷却する冷却水から得られた100℃未満の温水によって負圧水を加熱して負圧蒸気を生成する蒸気発生器27と、蒸気発生器27にて生成された負圧蒸気を需要先に供給する蒸気供給路31と、蒸気発生器27に水を供給する給水路29と、給水路29に設けられ、水を大気圧以下に減圧する減圧弁35と、を備えている。
【選択図】図1
特許請求の範囲【請求項１】
発電用エンジンを冷却する冷却水から得られた温水によって負圧水を加熱して蒸気を生成する蒸気発生器と、
前記蒸気発生器にて生成された蒸気を需要先に供給する蒸気供給部と、
前記蒸気発生器に水を供給する水供給部と、
前記水供給部に設けられ、水を大気圧以下に減圧する減圧弁と、
前記蒸気供給部に設けられ、蒸気を大気圧以上に昇圧する蒸気圧縮機と、
前記蒸気圧縮機の運転を調整することによって、該蒸気圧縮機の上流側から前記減圧弁の下流側までの範囲の流路の減圧を制御する制御部と、
を備えている熱電併給用蒸気生成システム。
続きを表示（約 700 文字）【請求項２】
前記制御部は、前記蒸気圧縮機の運転および前記減圧弁の開度を調整することによって蒸気流量を制御する請求項１に記載の熱電併給用蒸気生成システム。
【請求項３】
前記蒸気発生器に温水を供給する温水回路と、
前記温水回路に設けられ、前記蒸気発生器に供給する温水をバイパスさせるバイパス流路と、
を備えている請求項１に記載の熱電併給用蒸気生成システム。
【請求項４】
前記需要先は、前記発電用エンジンから排出される排ガスから二酸化炭素を回収するＣＯ２回収装置とされている請求項１に記載の熱電併給用蒸気生成システム。
【請求項５】
請求項１から４のいずれかに記載の熱電併給用蒸気生成システムと、
発電用エンジンと、
前記発電用エンジンによって発電する発電機と、
を備えている熱電併給システム。
【請求項６】
発電用エンジンを冷却する冷却水から得られた温水によって負圧水を加熱して蒸気発生器にて蒸気を生成する蒸気発生工程と、
前記蒸気発生工程にて生成された蒸気を需要先に供給する蒸気供給工程と、
前記蒸気発生器に水を供給する水供給工程と、
前記蒸気発生器に供給される水を大気圧以下に減圧弁で減圧する減圧工程と、
前記蒸気供給工程で得られた負圧蒸気を大気圧以上に蒸気圧縮機で昇圧する蒸気圧縮工程と、
を有し、
前記蒸気圧縮機の運転によって、該蒸気圧縮機の上流側から前記減圧弁の下流側までの範囲の流路の減圧を制御する熱電併給用蒸気生成方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱電併給用蒸気生成システム及び熱電併給システム並びに熱電併給用蒸気生成方法に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、発電用エンジンのエンジンジャケットを冷却するエンジン冷却水を用いて蒸気を生成するコージェネレーションシステム（熱電併給システム）が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特許第６４６３１８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、引用文献１に記載されたコージェネレーションシステムでは、蒸気を発生させるために１００℃以上のエンジン冷却水が必要となる。したがって、エンジン冷却水が１００℃未満の場合には１００℃以上に昇温するための加熱手段が必要となる。
【０００５】
本開示は、このような事情に鑑みてなされたものであって、１００℃未満の温水であっても熱電併給システムとして利用できる熱電併給用蒸気生成システム及び熱電併給システム並びに熱電併給用蒸気生成方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る熱電併給用蒸気生成システムは、発電用エンジンを冷却する冷却水から得られた温水によって負圧水を加熱して蒸気を生成する蒸気発生器と、前記蒸気発生器にて生成された蒸気を需要先に供給する蒸気供給部と、前記蒸気発生器に水を供給する水供給部と、前記水供給部に設けられ、水を大気圧以下に減圧する減圧弁と、前記蒸気供給部に設けられ蒸気を大気圧以上に昇圧する蒸気圧縮機と、前記蒸気圧縮機の運転を調整することによって、該蒸気圧縮機の上流側から前記減圧弁の下流側までの範囲の流路の減圧を制御する制御部と、を備えている。
【０００７】
本開示の一態様に係る熱電併給システムは、上記の熱電併給用蒸気生成システムと、発電用エンジンと、前記発電用エンジンによって発電する発電機と、を備えている。
【０００８】
本開示の一態様に係る熱電併給用蒸気生成方法は、発電用エンジンを冷却する冷却水から得られた温水によって負圧水を加熱して蒸気を生成する蒸気発生工程と、前記蒸気発生工程にて生成された蒸気を需要先に供給する蒸気供給工程と、前記蒸気発生器に水を供給する水供給工程と、前記蒸気発生器に供給される水を大気圧以下に減圧弁で減圧する減圧工程と、前記蒸気供給工程で得られた蒸気を大気圧以上に蒸気圧縮機で昇圧する蒸気圧縮工程と、を有し、前記蒸気圧縮機の運転によって、該蒸気圧縮機の上流側から前記減圧弁の下流側までの範囲の流路の減圧を制御する。
【発明の効果】
【０００９】
１００℃未満の温水であっても熱電併給システムとして利用できる。
【図面の簡単な説明】
【００１０】

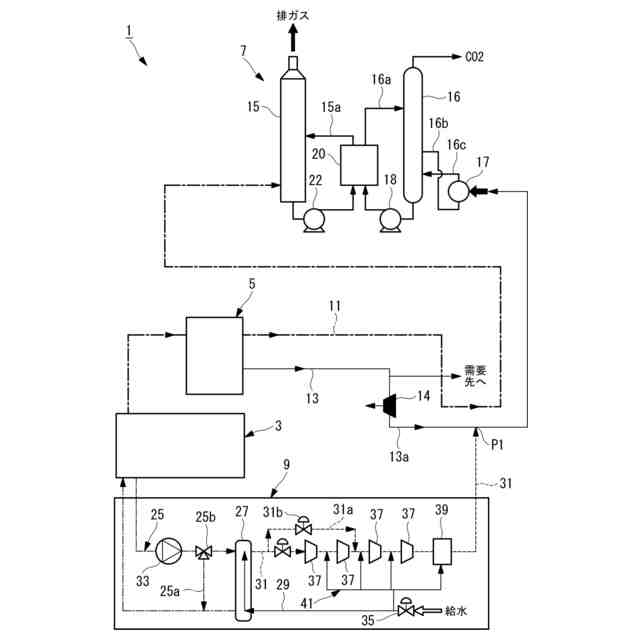

本開示の一実施形態に係る熱電併給システムを示した概略構成図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
