公開番号2025134127
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024031827
出願日2024-03-04
発明の名称蒸気発生装置
出願人日精オーバル株式会社
代理人個人,個人,個人
主分類F22B 27/16 20060101AFI20250909BHJP(蒸気発生)
要約【課題】散布された水の一部がサウナストーンによって水蒸気にならずにサウナストーンを通過したとしても、その水を全て水蒸気にして拡散させることができる蒸気発生装置を提供する。

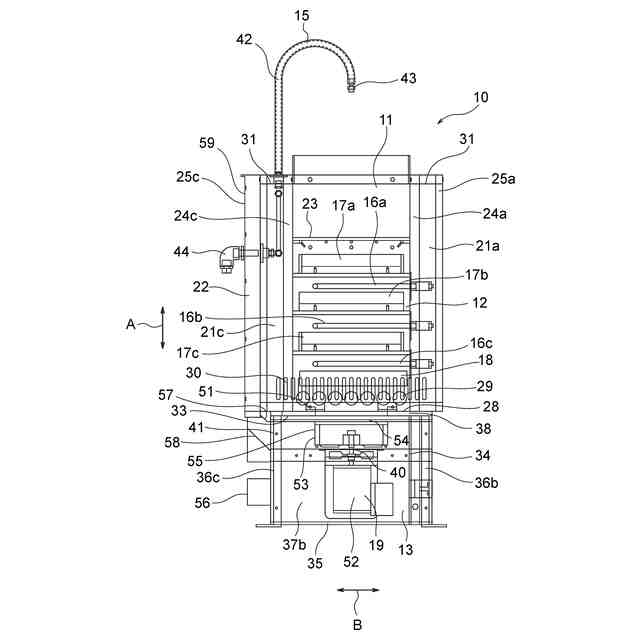

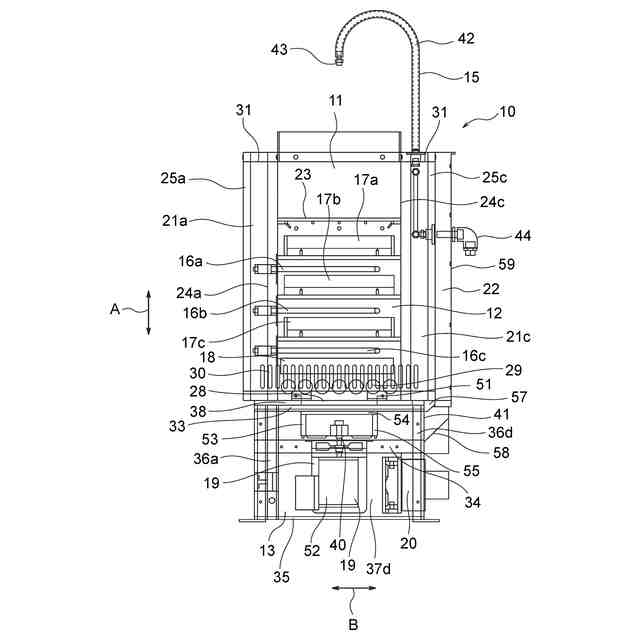

【解決手段】蒸気発生装置10では、第1～第3赤外線ヒーター16a～16cによって高温に加熱されたそれらサウナストーン14に水をかけることで水蒸気が発生し、それらサウナストーン14によって発生した水蒸気がシロッコファン19によって空気流路22から上方へ放出される気流に乗って第1収容スペース11から上方へ拡散し、第1水平プレート23の通気孔26から第2収容スペース12に落下した水が第1～第3傾斜蒸発プレート17a～17cを流れる過程において水蒸気となるとともに、水平蒸発プレート18において水蒸気となって第1収容スペース11から上方へ拡散する。
【選択図】図1
特許請求の範囲【請求項１】
高温に加熱されたサウナストーンに水をかけて水蒸気を発生させる蒸気発生装置において、
前記蒸気発生装置が、複数の通気孔を有する水平プレートと前記水平プレートの周縁から上下方向上方へ延びる内周壁とから形成されて複数のサウナストーンを収容する所定容積の第１収容スペースと、前記第１収容スペースの下方に位置する水平蒸発プレートと前記水平蒸発プレートの周縁から上下方向上方へ延びる前記内周壁とから形成された所定容積の第２収容スペースと、前記第２収容スペースに配置されて該第２収容スペースの上下方向上方から下方に向かって並ぶ少なくとも２つの傾斜蒸発プレートと、前記第２収容スペースに配置されて前記サウナストーン、前記水平蒸発プレート、前記傾斜蒸発プレートを加熱する熱源と、前記第１及び第２収容スペースの側方に形成されて空気が通流する空気流路と、前記水平蒸発プレートの下方に設置されて前記空気流路に沿って下方から上方へ向かう気流を発生させる送風ファンとを有し、上方に位置する前記傾斜蒸発プレートの傾斜する向きに対し、下方に位置する該傾斜蒸発プレートの傾斜する向きが逆になり、
前記蒸気発生装置では、前記熱源によって高温に加熱されたそれらサウナストーンに水をかけることで水蒸気が発生し、それらサウナストーンによって発生した水蒸気が前記送風ファンによって前記空気流路から上方へ放出される気流に乗って前記第１収容スペースから上方へ拡散するとともに、前記水平プレートの通気孔から前記第２収容スペースに落下した水がそれら傾斜蒸発プレートを流れる過程において水蒸気となって前記第１収容スペースから上方へ拡散することを特徴とする蒸気発生装置。
続きを表示（約 1,700 文字）【請求項２】
前記上方に位置する傾斜蒸発プレートの他端部が、前記下方に位置する傾斜蒸発プレートの他端部の幅方向内側に位置するとともに、前記上方に位置する傾斜蒸発プレートの一端部が、前記下方に位置する傾斜蒸発プレートの一端部の幅方向内側に位置し、前記上方に位置する傾斜蒸発プレートの他端部から上下方向下方へ流れ落ちた水が、前記下方に位置する傾斜蒸発プレートの他端部に落下し、前記上方に位置する傾斜蒸発プレートの一端部から上下方向下方へ流れ落ちた水が、前記下方に位置する傾斜蒸発プレートの一端部に落下する請求項１に記載の蒸気発生装置。
【請求項３】
前記傾斜蒸発プレートが、前記第２収容スペースの最上に位置してその一端部から他端部に向かって所定角度で下り勾配に傾斜する第１傾斜蒸発プレートと、前記第１傾斜蒸発プレートの直下に位置してその他端部から一端部に向かって所定角度で下り勾配に傾斜する第２傾斜蒸発プレートと、前記第２傾斜蒸発プレートの直下に位置してその一端部から他端部に向かって所定角度で下り勾配に傾斜する第３傾斜蒸発プレートとから形成され、前記熱源が、前記第１傾斜蒸発プレートと前記第２傾斜蒸発プレートとの間に位置する第１熱源と、前記第２傾斜蒸発プレートと前記第３傾斜蒸発プレートとの間に位置する第２熱源と、前記第３傾斜蒸発プレートと前記水平蒸発プレートとの間に位置する第３熱源とから形成され、前記第１傾斜蒸発プレートの他端部が、前記第２傾斜蒸発プレートの他端部の幅方向内側に位置し、前記第２傾斜蒸発プレートの一端部が、前記第３傾斜蒸発プレートの一端部の幅方向内側に位置し、前記第１傾斜蒸発プレートの他端部から上下方向下方へ流れ落ちた水が、前記第２傾斜蒸発プレートの他端部に落下し、前記第２傾斜蒸発プレートの一端部から上下方向下方へ流れ落ちた水が、前記第３傾斜蒸発プレートの一端部に落下する請求項２に記載の蒸気発生装置。
【請求項４】
前記蒸気発生装置が、前記第１収容スペースの上方から該第１収容スペースに収容されたそれらサウナストーンに向かって水を散水する散水ノズルを備えた給水装置を含む請求項３に記載の蒸気発生装置。
【請求項５】
前記蒸気発生装置が、前記内周壁の径方向外側に位置して上下方向へ延びる外周壁と、前記内周壁及び前記外周壁の間に形成されて縦方向へ延びていて前記水平蒸発プレート及び前記第１～第３傾斜蒸発プレートにおいて発生した水蒸気が通流する水蒸気流路とを含み、前記蒸気発生装置では、前記水平蒸発プレート及び前記第１～第３傾斜蒸発プレートにおいて発生した水蒸気が水蒸気流路を通流して水蒸気流路から上方へ放出される請求項４に記載の蒸気発生装置。
【請求項６】
前記蒸気発生装置が、前記水平蒸発プレートに対向する前記外周壁に穿孔された複数の外側通気孔と、前記水平蒸発プレートに対向する前記内周壁に穿孔された複数の内側通気孔とを含み、前記蒸気発生装置では、前記外側通気孔から流入した空気が前記内側通気孔から前記第２収容スペースに進入して前記熱源の放熱及び前記サウナストーンの対流放熱及び赤外線放熱によって熱気となり、その熱気が前記第１収容スペースから上方へ放出される請求項５に記載の蒸気発生装置。
【請求項７】
前記蒸気発生装置は、前記第１～第３傾斜蒸発プレートと前記水平蒸発プレートとが前記第１～第３熱源によって高温に加熱され、前記水をかぶって温度が低下したそれらサウナストーンが前記第１～第３熱源からの放熱と前記第１～第３傾斜蒸発プレート及び前記水平蒸発プレートの対流放熱及び赤外線放熱とによって加熱される請求項６に記載の蒸気発生装置。
【請求項８】
前記第１～第３傾斜蒸発プレート及び前記水平蒸発プレートが、１５～２０ｍｍの厚さ寸法を有する鉄板を含み、前記水平蒸発プレートが、前記第２収容スペースの平面面積と略同一の平面面積を有し、前記第１～第３熱源が、赤外線ヒーターである請求項７に記載の蒸気発生装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高温に加熱されたサウナストーンに水をかけて水蒸気を発生させる蒸気発生装置に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
サウナストーブと、サウナストーブの上方に設置されてサウナストーブに対して水を供給する散水部とを備え、散水部がそれぞれ排水口が設けられた複数の分岐管及び複数の分岐管の上部が接続される接続部を有するウォーターガイドエレメントを備え、サウナ装置を鉛直方向に見たときに、複数の分岐管のそれぞれの排水口がサウナストーブに重なる範囲内で異なる位置に位置し、接続部との接続部分における複数の分岐管の水平方向の分散範囲が複数の分岐管の排水口の水平方向の分散範囲よりも狭いサウナ装置が開示されている（特許文献１参照）。サウナストーブは、容器とヒーターエレメントとサウナストーンとを備えている。ヒーターエレメンは、電気式ヒーターエレメントであり、サウナストーンを加熱するために容器の内部に収納されている。
【先行技術文献】
【特許文献】
【０００３】
実用新案登録第３２２２６３９号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記特許文献１に開示のサウナ装置は、サウナストーブの周囲への水の飛散を抑制しつつ、サウナストーンに対して満遍なく水を散布することができる。サウナストーンに水が散布されると、その水が高温のサウナストーンによって瞬時に蒸発し、多量の水蒸気が発生し、その水蒸気がサウナ室に充満する。しかし、このサウナ装置は、散布された多量の水のうちのサウナストーンによって水蒸気にならなかった水がヒーターエレメントの温度を低下させることで、ヒーターエレメントによってサウナストーンを十分に加熱することができない場合があり、水によって冷やされて温度が低下したサウナストーンをヒーターエレメントによって十分に加熱することができず、サウナストーンが再び高温になるまでに時間を要し、サウナストーンを迅速に高温にすることができない。又、このサウナ装置では、発生した水蒸気がサウナストーブの四方に拡散するが、水蒸気の拡散方向を制御することができず、所定の方向へ水蒸気を拡散させることができない。
【０００５】
本発明の目的は、散布された水の一部がサウナストーンによって水蒸気にならずにサウナストーンを通過したとしても、その水を全て水蒸気にして拡散させることができる蒸気発生装置を提供することにある。本発明の他の目的は、温度が低下したサウナストーンを迅速に高温にすることができる蒸気発生装置を提供することにある。本発明の他の目的は、発生した水蒸気の拡散力を強めることができ、サウナ室全域に水蒸気を満遍なく拡散させることができる蒸気発生装置を提供することにある。
【課題を解決するための手段】
【０００６】
前記課題を解決するための本発明の前提は、高温に加熱されたサウナストーンに水をかけて水蒸気を発生させる蒸気発生装置である。
【０００７】
前記前提における本発明の特徴は、蒸気発生装置が、複数の通気孔を有する水平プレートと水平プレートの周縁から上下方向上方へ延びる内周壁とから形成されて複数のサウナストーンを収容する所定容積の第１収容スペースと、第１収容スペースの下方に位置する水平蒸発プレートと水平蒸発プレートの周縁から上下方向上方へ延びる内周壁とから形成された所定容積の第２収容スペースと、第２収容スペースに配置されて第２収容スペースの上下方向上方から下方に向かって並ぶ少なくとも２つの傾斜蒸発プレートと、第２収容スペースに配置されてサウナストーン、水平蒸発プレート、傾斜蒸発プレートを加熱する熱源と、第１及び第２収容スペースの側方に形成されて空気が通流する空気流路と、水平蒸発プレートの下方に設置されて空気流路に沿って下方から上方へ向かう気流を発生させる送風ファンとを有し、上方に位置する傾斜蒸発プレートの傾斜する向きに対し、下方に位置する傾斜蒸発プレートの傾斜する向きが逆になり、蒸気発生装置では、熱源によって高温に加熱されたそれらサウナストーンに水をかけることで水蒸気が発生し、それらサウナストーンによって発生した水蒸気が送風ファンによって空気流路から上方へ放出される気流に乗って第１収容スペースから上方へ拡散するとともに、水平プレートの通気孔から第２収容スペースに落下した水がそれら傾斜蒸発プレートを流れる過程において水蒸気となって第１収容スペースから上方へ拡散することにある。
【０００８】
本発明の一例としては、上方に位置する傾斜蒸発プレートの他端部が、下方に位置する傾斜蒸発プレートの他端部の幅方向内側に位置するとともに、上方に位置する傾斜蒸発プレートの一端部が、下方に位置する傾斜蒸発プレートの一端部の幅方向内側に位置し、上方に位置する傾斜蒸発プレートの他端部から上下方向下方へ流れ落ちた水が、下方に位置する傾斜蒸発プレートの他端部に落下し、上方に位置する傾斜蒸発プレートの一端部から上下方向下方へ流れ落ちた水が、下方に位置する傾斜蒸発プレートの一端部に落下する。
【０００９】
本発明の他の一例としては、傾斜蒸発プレートが、第２収容スペースの最上に位置してその一端部から他端部に向かって所定角度で下り勾配に傾斜する第１傾斜蒸発プレートと、第１傾斜蒸発プレートの直下に位置してその他端部から一端部に向かって所定角度で下り勾配に傾斜する第２傾斜蒸発プレートと、第２傾斜蒸発プレートの直下に位置してその一端部から他端部に向かって所定角度で下り勾配に傾斜する第３傾斜蒸発プレートとから形成され、熱源が、第１傾斜蒸発プレートと第２傾斜蒸発プレートとの間に位置する第１熱源と、第２傾斜蒸発プレートと第３傾斜蒸発プレートとの間に位置する第２熱源と、第３傾斜蒸発プレートと水平蒸発プレートとの間に位置する第３熱源とから形成され、第１傾斜蒸発プレートの他端部が、第２傾斜蒸発プレートの他端部の幅方向内側に位置し、第２傾斜蒸発プレートの一端部が、第３傾斜蒸発プレートの一端部の幅方向内側に位置し、第１傾斜蒸発プレートの他端部から上下方向下方へ流れ落ちた水が、第２傾斜蒸発プレートの他端部に落下し、第２傾斜蒸発プレートの一端部から上下方向下方へ流れ落ちた水が、第３傾斜蒸発プレートの一端部に落下する。
【００１０】
本発明の他の一例としては、蒸気発生装置が、第１収容スペースの上方から第１収容スペースに収容されたそれらサウナストーンに向かって水を散水する散水ノズルを備えた給水装置を含む。
（【００１１】以降は省略されています）
