公開番号2025074055
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2024187921
出願日2024-10-25
発明の名称アトマイザー
出願人シェンチェンウッディーベイプステクノロジーカンパニー,リミテッド
代理人個人,個人,個人,個人
主分類F22B 1/28 20060101AFI20250502BHJP(蒸気発生)
要約【課題】アトマイザーが大きな霧化速度を必要とするときに霧化しようとする物質の局所的な過熱を招きやすい、という問題を解決する。
【解決手段】本願において、アトマイザーが提供される。アトマイザーは複数の加熱アセンブリを備え、各々の加熱アセンブリは、加熱スリーブ、導磁部材、励磁コイルを含む。導磁部材は誘導部と2つの出力部を含み、2つの出力部は別々に誘導部の両端に設けられており、誘導部には励磁コイルが設けられており、出力部の誘導部から遠い一端は、加熱スリーブの径方向において加熱スリーブに対向して設けられている。複数の加熱アセンブリの加熱スリーブは、加熱スリーブの軸方向で順次配列されており、複数の誘導部のうちの少なくとも2つの誘導部は、加熱スリーブの軸方向において幅が異なる。
【選択図】図1
特許請求の範囲【請求項１】
アトマイザーであって、

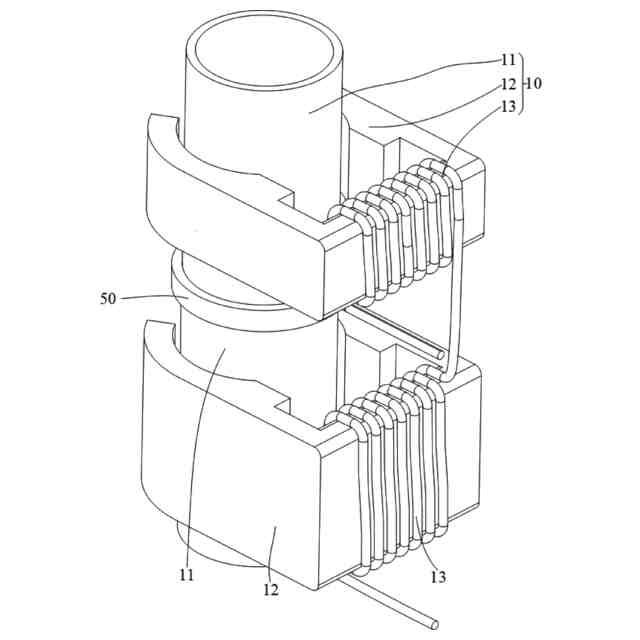

前記アトマイザーは複数の加熱アセンブリを備え、各々の前記加熱アセンブリは、加熱スリーブ、導磁部材、励磁コイルを含み、

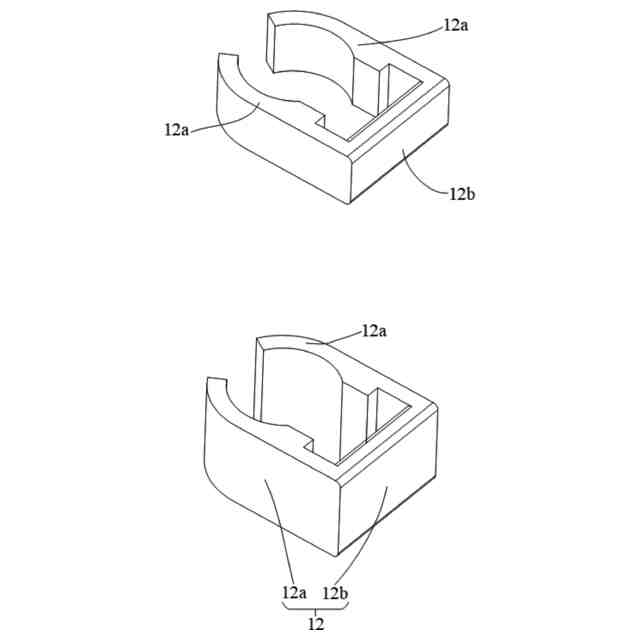

前記導磁部材は誘導部と２つの出力部を含み、２つの前記出力部は別々に前記誘導部の両端に設けられており、前記誘導部には前記励磁コイルが設けられており、前記出力部の前記誘導部から遠い一端は、前記加熱スリーブの径方向において前記加熱スリーブに対向して設けられており、
複数の前記加熱アセンブリの前記加熱スリーブは、前記加熱スリーブの軸方向で順次配列されており、複数の前記誘導部のうちの少なくとも２つの前記誘導部は、前記加熱スリーブの軸方向において幅が異なる、
ことを特徴とするアトマイザー。
続きを表示（約 780 文字）【請求項２】

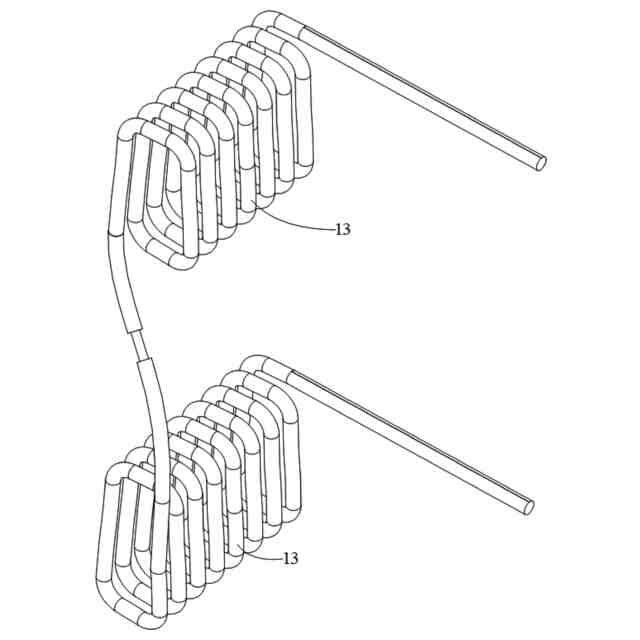

複数の前記励磁コイルが順次直列接続されている、
ことを特徴とする請求項１に記載のアトマイザー。
【請求項３】

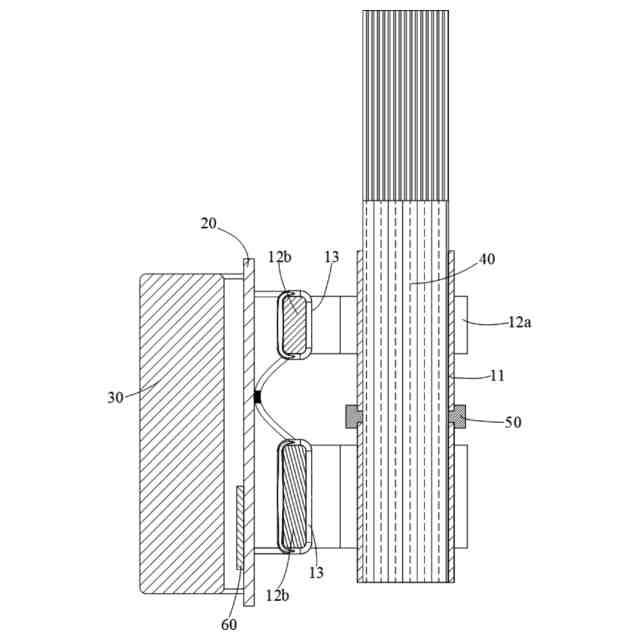

前記アトマイザーはプリント配線板（ＰＣＢ）をさらに備え、隣り合う前記励磁コイルの結合部が前記ＰＣＢに溶接されている、
ことを特徴とする請求項２に記載のアトマイザー。
【請求項４】
前記加熱アセンブリは、前記加熱スリーブの軸方向に沿った蒸気放出方向を有し、複数の前記誘導部の前記蒸気放出方向における幅は、前記蒸気放出方向に沿って１つずつ小さくなる、
ことを特徴とする請求項１に記載のアトマイザー。
【請求項５】
隣り合う前記導磁部材は互いに離間して設けられている、
ことを特徴とする請求項１に記載のアトマイザー。
【請求項６】
前記出力部の前記加熱スリーブに面する一端の端面は、前記加熱スリーブの表面にマッチする、
ことを特徴とする請求項１に記載のアトマイザー。
【請求項７】
複数の前記励磁コイルのコイル巻き数密度が同じである、
ことを特徴とする請求項１に記載のアトマイザー。
【請求項８】

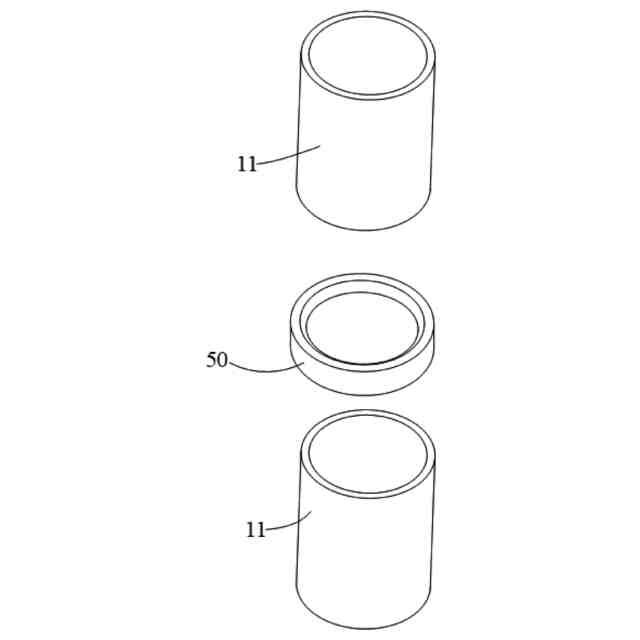

前記アトマイザーは断熱リングをさらに備え、前記断熱リングは隣り合う前記加熱スリーブの間に設けられている、
ことを特徴とする請求項１に記載のアトマイザー。
【請求項９】
前記加熱スリーブは円筒状に設けられている、
ことを特徴とする請求項１に記載のアトマイザー。
【請求項１０】
複数の前記加熱スリーブの筒壁の厚さが同じであるように設けられている、
ことを特徴とする請求項９に記載のアトマイザー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願はアトマイザーの技術分野に属し、特にアトマイザーに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
アトマイザーは、液体を気化させ、または固体を昇華させて気体を生成するために使用される。気体を生成する過程では、霧化しようとする物質を加熱する必要がある。霧化しようとする物質を加熱する際には、加熱の均一性を確保する必要があり、これによって次の問題、即ち、局所的な過熱により、加熱された物質の分解や酸化などの化学反応を起こして物質の変性をもたらし、結果として、最終的に生成された霧が本来の性質を失い、予想される効果を得られないことが回避される。従来技術では、通常、単一の熱源を用いて霧化しようとする物質を加熱する。大きな霧化速度が必要な場合、局所的な過熱を招いて被霧化物質の変性をもたらしやすい。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本願の実施形態は、従来のアトマイザーの場合、大きな霧化速度を必要とするときに霧化しようとする物質の局所的な過熱を招きやすい、という問題を解決するためのアトマイザーを提供する。
【課題を解決するための手段】
【０００４】
本願の実施形態はアトマイザーを提供する。アトマイザーは複数の加熱アセンブリを備え、各々の加熱アセンブリは、加熱スリーブ、導磁部材、励磁コイルを含む。導磁部材は誘導部と２つの出力部を含み、２つの出力部は別々に誘導部の両端に設けられており、誘導部には励磁コイルが設けられており、出力部の誘導部から遠い一端は、加熱スリーブの径方向において加熱スリーブに対向して設けられている。複数の加熱アセンブリの加熱スリーブは、加熱スリーブの軸方向で順次配列されており、複数の誘導部のうちの少なくとも２つの誘導部は、加熱スリーブの軸方向において幅が異なる。
【０００５】
いくつかの実施形態では、複数の励磁コイルが順次直列接続されている。
【０００６】
いくつかの実施形態では、アトマイザーはプリント配線板（ＰＣＢ）をさらに備え、隣り合う励磁コイルの結合部がＰＣＢに溶接されている。
【０００７】
いくつかの実施形態では、加熱アセンブリは、加熱スリーブの軸方向に沿った蒸気放出方向を有し、複数の誘導部の蒸気放出方向における幅は、蒸気放出方向に沿って１つずつ小さくなる。
【０００８】
いくつかの実施形態では、隣り合う導磁部材は互いに離間して設けられている。
【０００９】
いくつかの実施形態では、出力部の加熱スリーブに面する一端の端面は、加熱スリーブの表面にマッチする。
【００１０】
いくつかの実施形態では、複数の励磁コイルのコイル巻き数密度が同じである。
（【００１１】以降は省略されています）
