公開番号2025095258
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211152
出願日2023-12-14
発明の名称管理装置
出願人三浦工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類F22B 35/00 20060101AFI20250619BHJP(蒸気発生)
要約【課題】蒸気を安定して発生させること。
【解決手段】管理装置10は、再生可能エネルギーを利用して発電する発電システム5からの電力に基づいて水素を生成する水素生成装置6、水素を燃焼して蒸気を発生する水素ボイラ9、及び化石燃料を燃焼して蒸気を発生する化石燃料ボイラ16を制御する運転制御部11と、水素ボイラ9と化石燃料ボイラ16とが接続される蒸気集合ヘッダ17の圧力を監視するヘッダ圧モニタ部12と、水素生成装置6で生成された水素を貯蔵して水素ボイラ9に水素を供給可能な貯蔵装置7の水素貯蔵率を監視する水素貯蔵率モニタ部13と、を備える。運転制御部11は、水素貯蔵率が目標値になるように水素生成装置6を制御し、且つ、蒸気集合ヘッダ17の圧力が目標圧力になるように水素ボイラ9及び化石燃料ボイラ16を制御する。
【選択図】図1
特許請求の範囲【請求項１】
再生可能エネルギーを利用して発電する発電システムからの電力に基づいて水素を生成する水素生成装置、水素を燃焼して蒸気を発生する水素ボイラ、及び化石燃料を燃焼して蒸気を発生する化石燃料ボイラを制御する運転制御部と、
前記水素ボイラと前記化石燃料ボイラとが接続される蒸気集合ヘッダの圧力を監視するヘッダ圧モニタ部と、
前記水素生成装置で生成された水素を貯蔵して前記水素ボイラに前記水素を供給可能な貯蔵装置の水素貯蔵率を監視する水素貯蔵率モニタ部と、を備え、
前記運転制御部は、前記水素貯蔵率が目標値になるように前記水素生成装置を制御し、且つ、前記蒸気集合ヘッダの圧力が目標圧力になるように前記水素ボイラ及び前記化石燃料ボイラを制御する、
管理装置。
続きを表示（約 220 文字）【請求項２】
前記運転制御部は、前記水素貯蔵率が前記目標値よりも低い場合、前記目標値になるように前記水素生成装置を制御し、前記目標値よりも低い所定値に低下するまで前記化石燃料ボイラに優先して前記水素ボイラを運転させる、
請求項１に記載の管理装置。
【請求項３】
前記運転制御部は、前記水素貯蔵率が前記所定値を下回る場合、前記水素ボイラに優先して前記化石燃料ボイラを運転させる、
請求項２に記載の管理装置。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、管理装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
地球温暖化防止の観点から、水素をエネルギーとして利用することが様々な分野で検討されている。特許文献１には、水素を利用して発電する燃料電池に係る技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－１２３８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ボイラに係る技術分野においても、水素を燃料として利用する水素ボイラが発案されている。蒸気を安定して発生できる技術が要望される。
【０００５】
本開示は、蒸気を安定して発生させることを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、管理装置を開示する。管理装置は、再生可能エネルギーを利用して発電する発電システムからの電力に基づいて水素を生成する水素生成装置、水素を燃焼して蒸気を発生する水素ボイラ、及び化石燃料を燃焼して蒸気を発生する化石燃料ボイラを制御する運転制御部と、水素ボイラと化石燃料ボイラとが接続される蒸気集合ヘッダの圧力を監視するヘッダ圧モニタ部と、水素生成装置で生成された水素を貯蔵して水素ボイラに水素を供給可能な貯蔵装置の水素貯蔵率を監視する水素貯蔵率モニタ部と、を備える。運転制御部は、水素貯蔵率が目標値になるように水素生成装置を制御し、且つ、蒸気集合ヘッダの圧力が目標圧力になるように水素ボイラ及び化石燃料ボイラを制御する。
【発明の効果】
【０００７】
本開示によれば、蒸気を安定して発生させることができる。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係る蒸気発生システムを示すブロック図である。

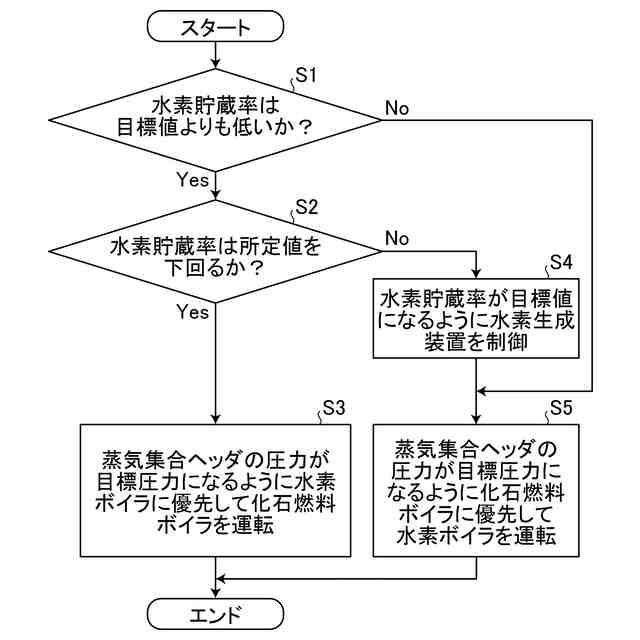

図２は、実施形態に係る蒸気発生方法を示すフローチャートである。
【発明を実施するための形態】
【０００９】
［蒸気発生システム］

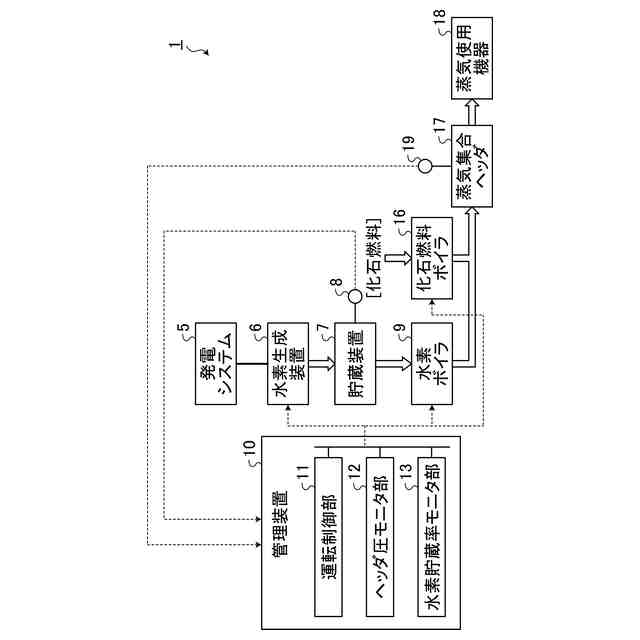

図１は、実施形態に係る蒸気発生システム１を示すブロック図である。図１に示すように、蒸気発生システム１は、水素生成装置６と、貯蔵装置７と、圧力センサ８と、水素ボイラ９と、化石燃料ボイラ１６と、蒸気集合ヘッダ１７と、圧力センサ１９と、管理装置１０とを備える。
【００１０】
水素生成装置６は、発電システム５からの電力に基づいて水素を生成する。水素生成装置６として、アルカリ水電解装置、固体高分子型水電解装置、又は高温水電解装置が例示される。
（【００１１】以降は省略されています）
