公開番号2025153146
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055462
出願日2024-03-29
発明の名称ウエスコポンプ
出願人三浦工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類F04D 29/66 20060101AFI20251002BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ウエスコポンプの性能の低下を抑制すること。
【解決手段】ウエスコポンプ1は、吸込流路11と吐出流路12とを有するケーシング3と、ケーシング3の内側に配置され、吸込流路11に接続される流入流路7Dと、吐出流路12に接続される流出流路7Eと、流入流路7Dと流出流路7Eとを仕切る仕切壁部7Fとを有するケーシングライナ7と、ケーシングライナ7の内側に配置され、ケーシングライナ7との間において流入流路7D及び流出流路7Eのそれぞれに繋がる環状の流体流路10を形成するインペラ6と、を備える。流入流路7Dに面する仕切壁部7Fの流路形成面7Gの曲率半径Rは、15mm以上25mm以下である。
【選択図】図4
特許請求の範囲【請求項１】
吸込流路と吐出流路とを有するケーシングと、
前記ケーシングの内側に配置され、前記吸込流路に接続される流入流路と、前記吐出流路に接続される流出流路と、前記流入流路と前記流出流路とを仕切る仕切壁部とを有するケーシングライナと、
前記ケーシングライナの内側に配置され、前記ケーシングライナとの間において前記流入流路及び前記流出流路のそれぞれに繋がる環状の流体流路を形成するインペラと、を備え、
前記流入流路に面する前記仕切壁部の流路形成面の曲率半径は、１５ｍｍ以上２５ｍｍ以下である、
ウエスコポンプ。
続きを表示（約 530 文字）【請求項２】
前記流路形成面の曲率半径は、２０ｍｍである、
請求項１に記載のウエスコポンプ。
【請求項３】
前記ケーシングは、筒状部を有し、
前記ケーシングライナは、前記筒状部の内周面に接触する外側筒部と、前記外側筒部よりも径方向内側に配置される内側筒部とを有し、
前記仕切壁部は、前記外側筒部の一部であり、
前記インペラの回転軸に直交する断面において、前記流路形成面は、前記仕切壁部の外周面の第１部分と前記内側筒部の外周面の第２部分とを繋ぐように設けられる、
請求項１に記載のウエスコポンプ。
【請求項４】
前記インペラは、前記外側筒部の内側で回転し、
前記インペラの回転軸の放射方向において、前記インペラの周縁部は、前記第２部分よりも外側に配置される、
請求項３に記載のウエスコポンプ。
【請求項５】
前記ケーシングに保持され、前記流入流路に配置されるガイド部を有するガイド部材を備え、
前記インペラの回転軸に平行な方向において、前記流入流路の流入口の寸法は、前記流出流路の流出口の寸法よりも小さい、
請求項１に記載のウエスコポンプ。

発明の詳細な説明【技術分野】
【０００１】
本明細書で開示する技術は、ウエスコポンプに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
蒸気ボイラの給水ポンプとして、ウエスコポンプが使用される場合がある。特許文献１には、ウエスコポンプの一例が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実開平０４－０２１７９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ウエスコポンプの内部においてキャビテーションが発生すると、ウエスコポンプの性能が低下する可能性がある。
【０００５】
本明細書で開示する技術は、ウエスコポンプの性能の低下を抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本明細書は、ウエスコポンプを開示する。ウエスコポンプは、吸込流路と吐出流路とを有するケーシングと、ケーシングの内側に配置され、吸込流路に接続される流入流路と、吐出流路に接続される流出流路と、流入流路と流出流路とを仕切る仕切壁部とを有するケーシングライナと、ケーシングライナの内側に配置され、ケーシングライナとの間において流入流路及び流出流路のそれぞれに繋がる環状の流体流路を形成するインペラと、を備える。流入流路に面する仕切壁部の流路形成面の曲率半径は、１５ｍｍ以上２５ｍｍ以下である。
【発明の効果】
【０００７】
本明細書で開示する技術によれば、ウエスコポンプの性能の低下が抑制される。
【図面の簡単な説明】
【０００８】
図１は、実施形態に係るウエスコポンプを示す斜視図である。

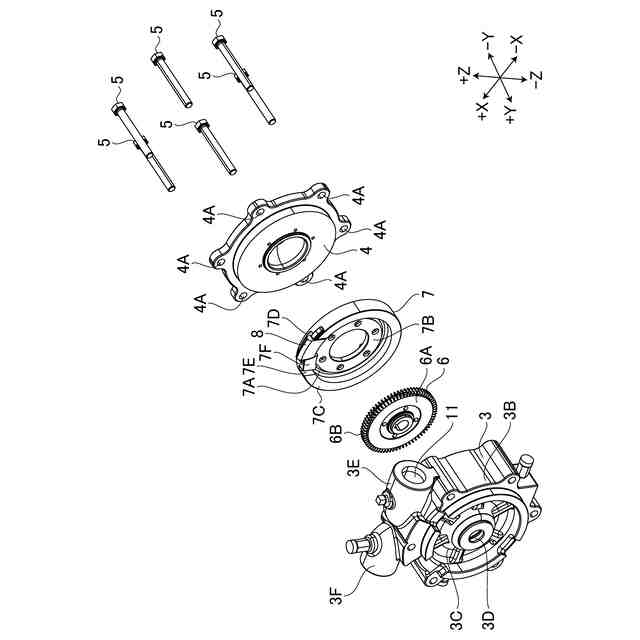

図２は、実施形態に係るウエスコポンプの一部を示す分解斜視図である。
図３は、実施形態に係るウエスコポンプの一部を示す分解斜視図である。

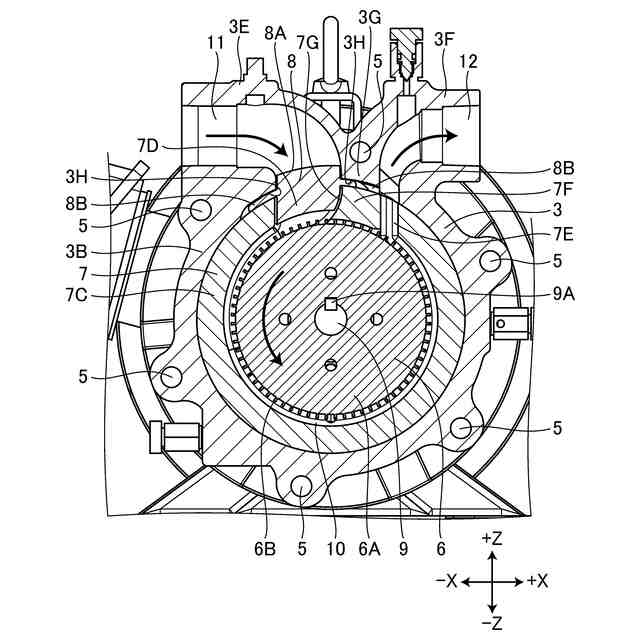

図４は、実施形態に係るウエスコポンプを示す断面図である。
図５は、実施形態に係るケーシングライナを示す断面図である。
図６は、実施形態に係る流路形成面の曲率半径と正味吸込ヘッドとの関係を示す図である。
図７は、実施例に係るケーシングライナ及び比較例に係るケーシングライナを示す図である。

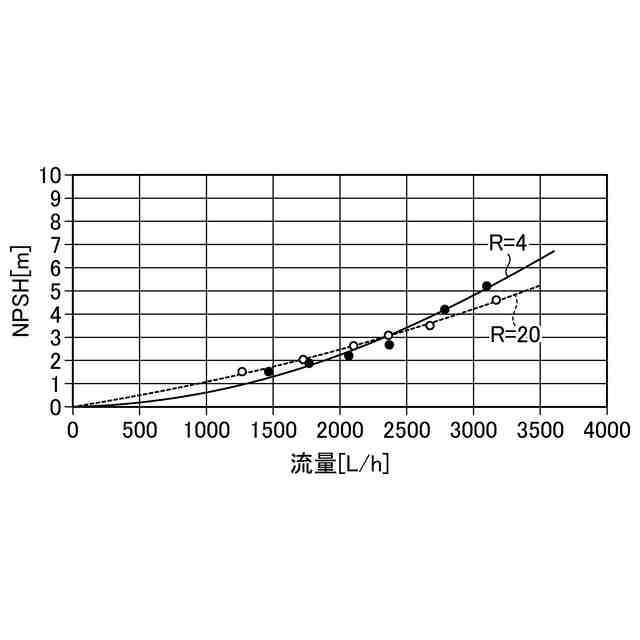

図８は、実施例に係るケーシングライナ及び比較例に係るケーシングライナのそれぞれの流量と正味吸込ヘッドとの関係を示す図である。
図９は、実施例に係るケーシングライナ及び比較例に係るケーシングライナのそれぞれの流量と揚程との関係を示す図である。
図１０は、実施例に係るケーシングライナ及び比較例に係るケーシングライナのそれぞれの流量と軸動力との関係を示す図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照しながら説明する。実施形態においては、３次元直交座標系を設定し、３次元直交座標系を参照しながら各部の位置関係について説明する。水平面内のＸ軸に平行な方向をＸ軸方向とする。水平面内においてＸ軸と直交するＹ軸に平行な方向をＹ軸方向とする。Ｘ軸及びＹ軸のそれぞれと直交するＺ軸に平行な方向をＺ軸方向とする。＋Ｚ側（＋Ｚ方向）は上側（上方）であり、－Ｚ側（－Ｚ方向）は下側（下方）である。
【００１０】
図１は、実施形態に係るウエスコポンプ１を示す斜視図である。図２及び図３のそれぞれは、実施形態に係るウエスコポンプ１の一部を示す分解斜視図である。図２は、ウエスコポンプ１の一部を－Ｙ側から見た分解斜視図であり、図３は、ウエスコポンプ１の一部を＋Ｙ側から見た分解斜視図である。図４は、実施形態に係るウエスコポンプ１を示す断面図である。図４は、図１のＡ－Ａ線断面矢視図に相当する。
（【００１１】以降は省略されています）
