公開番号2025154282
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057196
出願日2024-03-29
発明の名称ソール構造及びそれを備えるシューズ
出願人美津濃株式会社
代理人弁理士法人前田特許事務所
主分類A43B 13/12 20060101AFI20251002BHJP(履物)
要約【課題】ミッドソールの上部及び下部の両方のクッション性を高くしても、足を支持する安定性を確保できるようにする。

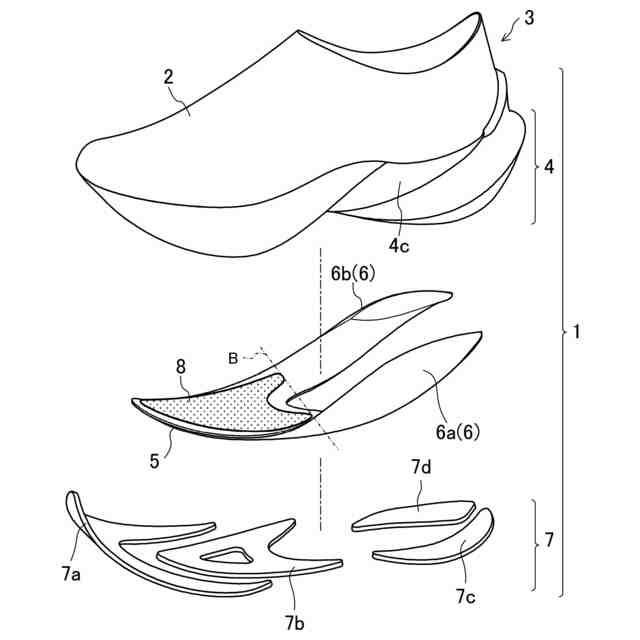

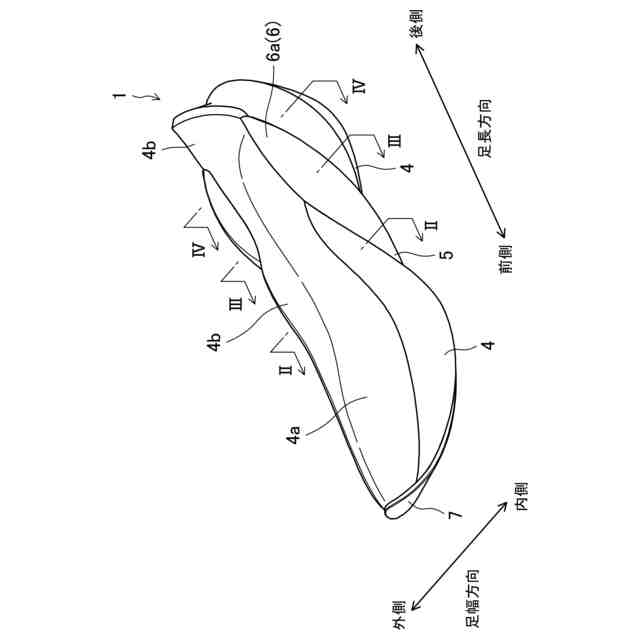

【解決手段】ソール構造1は、ミッドソール4と、ミッドソール4の中足部領域R2において、ミッドソール4の下面に沿って配置された、ミッドソール4よりも硬度の高い、板状の第1支持部5と、第1支持部5の後方において、ミッドソール4の側部に設けられた、ミッドソール4よりも硬度の高い、第2支持部6とを備える。
【選択図】図1
特許請求の範囲【請求項１】
ミッドソールと、
前記ミッドソールの中足部領域において、前記ミッドソールの下面に沿って配置された、前記ミッドソールよりも硬度の高い、板状の第１支持部と、
前記第１支持部の後方において、前記ミッドソールの側部に設けられた、前記ミッドソールよりも硬度の高い、第２支持部と
を備える、ソール構造。
続きを表示（約 910 文字）【請求項２】
請求項１に記載のソール構造において、
前記第２支持部は、前記第１支持部における足幅方向内側の部位から、前記ミッドソールの足幅方向内側に沿って後方に延びる内側部を有する、ソール構造。
【請求項３】
請求項２に記載のソール構造において、
前記第２支持部は、前記第１支持部における足幅方向外側の部位から、前記ミッドソールの足幅方向外側に沿って後方に延びる外側部を更に有する、ソール構造。
【請求項４】
請求項１～３のいずれか１項に記載のソール構造おいて、
前記第１支持部は、前記ミッドソールにおける中足部領域及び前足部領域に設けられている、ソール構造。
【請求項５】
請求項２又は３に記載のソール構造おいて、
前記第２支持部は、後方にいくほど上方に位置するように延びている、ソール構造。
【請求項６】
請求項２又は３に記載のソール構造おいて、
前記ミッドソールの側部には、前記第１支持部から後部に延びる溝状の凹部が設けられており、前記第２支持部は、該凹部に配置されている、ソール構造。
【請求項７】
請求項１～３のいずれか１項に記載のソール構造おいて、
前記第１支持部に沿って配置された、前記第１支持部よりも更に硬度の高い支持プレートを更に備える、ソール構造。
【請求項８】
請求項６に記載のソール構造において、
前記第２支持部を上下方向及び足幅方向に沿って切断した場合の断面積の大きさを、前記第２支持部の太さと定義すると、
前記第２支持部は、前記太さが前記第２支持部の延びる方向に沿って周期的に変化している、繰り返し構造を有する、ソール構造。
【請求項９】
請求項８に記載のソール構造おいて、
前記第２支持部の前記繰り返し構造の各単体構造における最大太さは、後方にいくほど小さくなっている、ソール構造。
【請求項１０】
請求項１～３のいずれか１項に記載のソール構造と、アッパーとを備える、シューズ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ソール構造及びそれを備えるシューズに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、上部ミッドソールと、下部ミッドソールとを備え、下部ミッドソールの硬度が上部ミッドソールの硬度よりも高く設定された、ソール構造体が開示されている（明細書段落００７０等を参照）
【先行技術文献】
【特許文献】
【０００３】
特許第６７０８５９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
人が歩行したり走行したりするために着用するシューズ全般では、ミッドソールに、足への衝撃を和らげる高いクッション性が求められると同時に、足がぐらつかないための安定性も求められる。ミッドソールによって足への衝撃を和らげるためには、足裏に近い上部だけでなく、地面に近い下部も、高いクッション性を備えることが好ましい。しかし、ミッドソールの上部及び下部の両方でクッション性を高くすると、足を支持するための安定性を維持するのが難しくなる。
【０００５】
本発明は斯かる点に鑑みてなされたものであり、その目的は、ミッドソールの上部及び下部の両方のクッション性を高くしても、足を支持する安定性を確保できるようにすることにある。
【課題を解決するための手段】
【０００６】
第１の発明は、ミッドソールと、前記ミッドソールの中足部領域において、前記ミッドソールの下面に沿って配置された、前記ミッドソールよりも硬度の高い、板状の第１支持部と、前記第１支持部の後方において、前記ミッドソールの側部に設けられた、前記ミッドソールよりも硬度の高い、第２支持部とを備える、ソール構造に関する。
【０００７】
この第１の発明に係るソール構造は、ミッドソールと、ミッドソールの下面に沿って配置された、ミッドソールよりも硬度の高い、板状の第１支持部を備えるので、ミッドソールにおける上部及び下部のクッション性を高くしても、第１支持部によって足裏を安定して支持できる。また、ミッドソールは、第１支持部の後方において、ミッドソールの側部に設けられた、ミッドソールよりも硬度の高い第２支持部を備えるので、第２支持部が足裏の踵部付近を支持することにより、安定性が更に高くなる。以上より、ミッドソールの上部及び下部の両方のクッション性を高くしても、足を支持する安定性を確保できる。
【０００８】
第２の発明は、第１の発明において、前記第２支持部は、前記第１支持部における足幅方向内側の部位から、前記ミッドソールの足幅方向内側に沿って後方に延びる内側部を有する。
【０００９】
この第２の発明では、第２支持部が、ミッドソールの足幅方向内側に沿って後方に延びる内側部を有するので、足が内甲側へ倒れ込むプロネーションを抑制できる。したがって、足を支持する安定性が更に高くなる。
【００１０】
第３の発明は、第２の発明において、前記第２支持部は、前記第１支持部における足幅方向外側の部位から、前記ミッドソールの足幅方向外側に沿って後方に延びる外側部を更に有する。
（【００１１】以降は省略されています）
