公開番号2025121645
公報種別公開特許公報(A)
公開日2025-08-20
出願番号2024017219
出願日2024-02-07
発明の名称グリップテープユニットおよびグリップテープユニットの製造方法
出願人美津濃株式会社
代理人弁理士法人深見特許事務所
主分類A63B 60/14 20150101AFI20250813BHJP(スポーツ;ゲーム;娯楽)
要約【課題】保護フィルムを剥がすことが容易なグリップテープユニットおよびグリップテープユニットの製造方法を提供する。
【解決手段】グリップテープユニット100は、グリップテープ1と、第1保護フィルム2aと、固定部材3aとを備える。グリップテープ1は、第1面11と、第2面12とを有する。第2面12は、第1面11の反対に位置する。第1保護フィルム2aは、第1面11に貼られている。グリップテープ1は、第1端1aと、第2端1bとを含む。第2端1bは、グリップテープ1が延在する方向において第1端1aの反対に位置する。固定部材3aは、第1端1aにおける第1面11と第1保護フィルム2aを介して接続されるとともに、第2端1bにおける第2面12と接続される。
【選択図】図1
特許請求の範囲【請求項１】
第１面と、前記第１面の反対に位置する第２面とを有するグリップテープと、
前記第１面に貼られている第１保護フィルムと、
固定部材とを備え、
前記グリップテープは、第１端と、前記グリップテープが延在する方向において前記第１端の反対に位置する第２端とを含み、
前記固定部材は、前記第１端における前記第１面と前記第１保護フィルムを介して接続されるとともに、前記第２端における前記第２面と接続される、グリップテープユニット。
続きを表示（約 690 文字）【請求項２】
前記第２面に貼られている第２保護フィルムを備え、
前記固定部材は、前記第２端における前記第２面と前記第２保護フィルムを介して接続される、請求項１に記載のグリップテープユニット。
【請求項３】
前記グリップテープの前記第１端における幅は、前記第２端における幅よりも小さく、
前記第１端は、前記固定部材と前記第２端との間に配置されている、請求項１または請求項２に記載のグリップテープユニット。
【請求項４】
前記固定部材に接続されている保形部を備え、
前記グリップテープは、前記保形部を中心にして巻かれている、請求項１または請求項２に記載のグリップテープユニット。
【請求項５】
前記グリップテープが延在する方向における前記グリップテープの中央部にて、前記グリップテープが２つ折りされている、請求項１または請求項２に記載のグリップテープユニット。
【請求項６】
第１保護フィルムが貼られている第１面および前記第１面の反対に位置する第２面を有するグリップテープと、固定部材とを準備する工程と、
前記グリップテープを２つ折りにする工程と、
前記グリップテープの第１端における前記第１面と前記第１保護フィルムを介して接続されるとともに、前記グリップテープが延在する方向において前記第１端の反対に位置する第２端における前記第２面と前記固定部材が接続される工程と、
前記固定部材を中心にして前記グリップテープを巻く工程とを備える、グリップテープユニットの製造方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は、グリップテープユニットおよびグリップテープユニットの製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特開２０２２－７３４２５号公報（特許文献１）では、帯状のグリップテープが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－７３４２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
使用される前のグリップテープの表面には、保護フィルムが貼付されている。グリップテープは、当該保護フィルムが剥がされた後に、棒状のグリップ部に巻かれて使用されるが、グリップテープから保護フィルムをきれいに剥がせない場合があった。
【０００５】
この発明は、上記のような課題を解決するために成されたものであり、この発明の目的は、保護フィルムを剥がすことが容易なグリップテープユニットおよびグリップテープユニットの製造方法を提供することである。
【課題を解決するための手段】
【０００６】
本開示に従ったグリップテープユニットは、グリップテープと、第１保護フィルムと、固定部材とを備える。グリップテープは、第１面と、第２面とを有する。第２面は、第１面の反対に位置する。第１保護フィルムは、第１面に貼られている。グリップテープは、第１端と、第２端とを含む。第２端は、グリップテープが延在する方向において第１端の反対に位置する。固定部材は、第１端における第１面と第１保護フィルムを介して接続されるとともに、第２端における第２面と接続される。
【０００７】
本開示に従ったグリップテープユニットの製造方法は、第１保護フィルムが貼られている第１面および第１面の反対に位置する第２面を有するグリップテープと、固定部材とを準備する工程と、グリップテープを２つ折りにする工程と、グリップテープの第１端における第１面と第１保護フィルムを介して接続されるとともに、グリップテープが延在する方向において第１端の反対に位置する第２端における第２面と固定部材が接続される工程と、固定部材を中心にしてグリップテープを巻く工程とを備える。
【発明の効果】
【０００８】
上記によれば、保護フィルムを剥がすことが容易なグリップテープユニットおよびグリップテープユニットの製造方法を得ることができる。
【図面の簡単な説明】
【０００９】

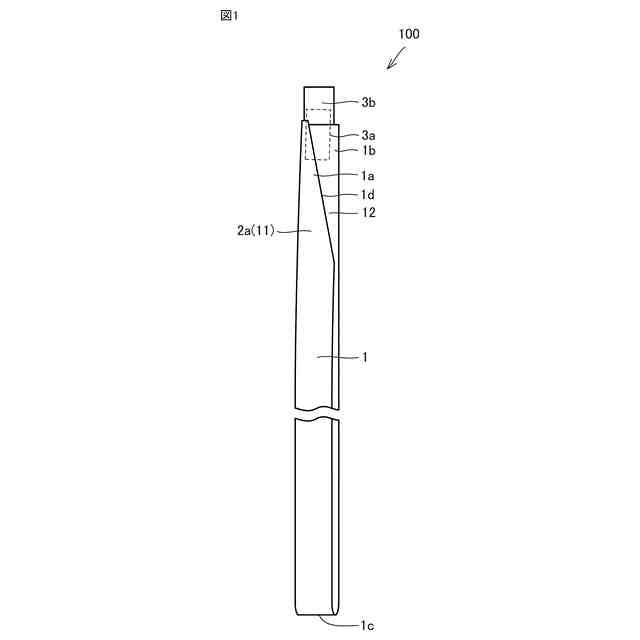

実施の形態１に係るグリップテープユニットの概略斜視図である。
実施の形態１に係るグリップテープユニットの概略拡大平面図である。
図２の線分ＩＩＩ－ＩＩＩに沿った概略断面図である。

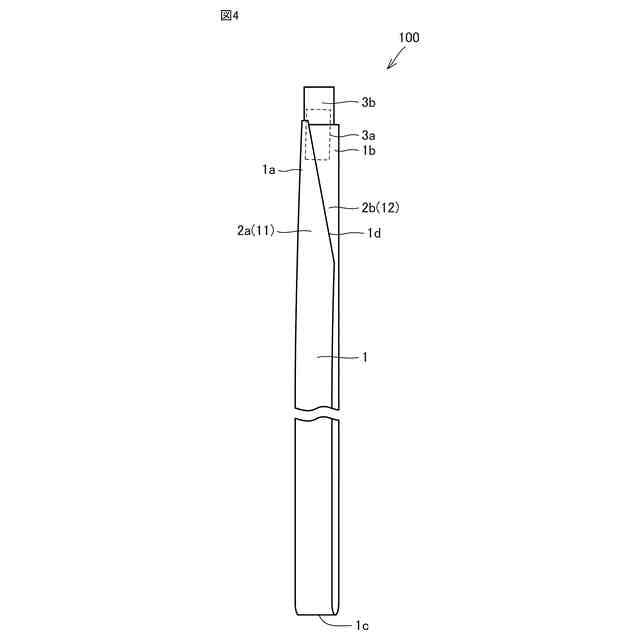

実施の形態２に係るグリップテープユニットの概略斜視図である。

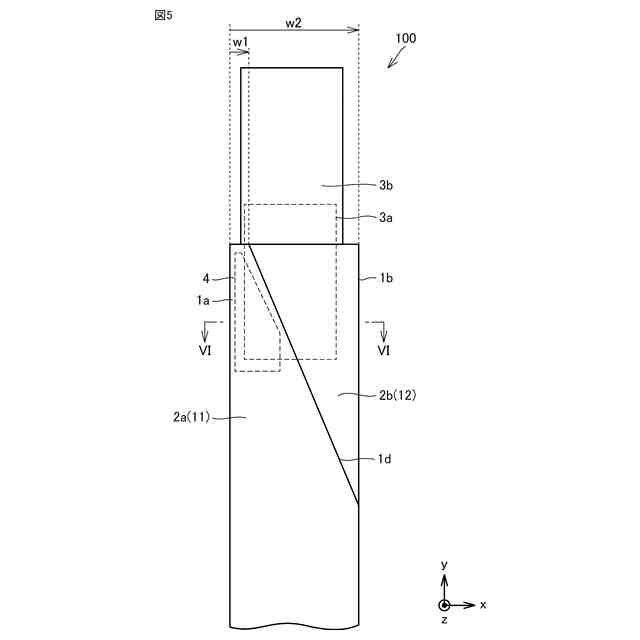

実施の形態２に係るグリップテープユニットの概略拡大平面図である。

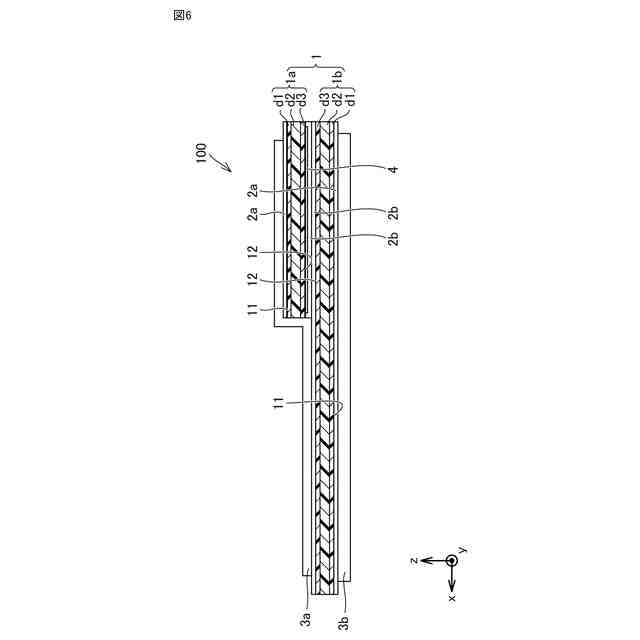

図５の線分ＶＩ－ＶＩに沿った概略断面図である。

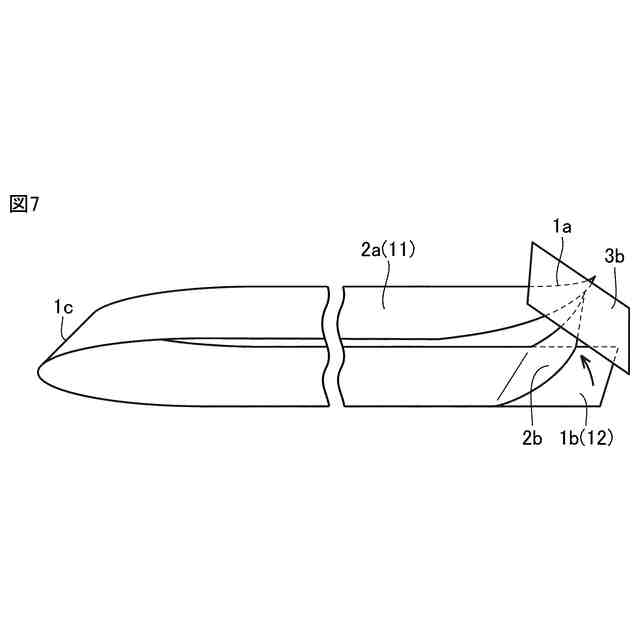

実施の形態２に係るグリップテープユニットにおける第２保護フィルムを剥がす動作を示す概略斜視図である。

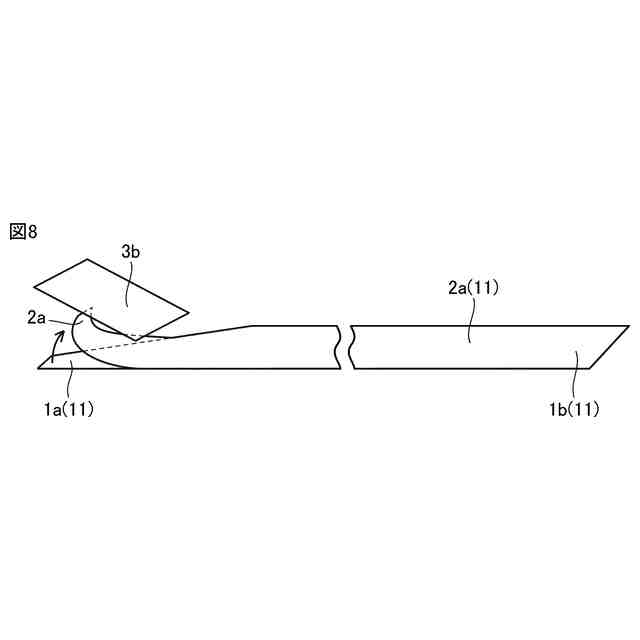

実施の形態２に係るグリップテープユニットにおける第１保護フィルムを剥がす動作を示す概略斜視図である。

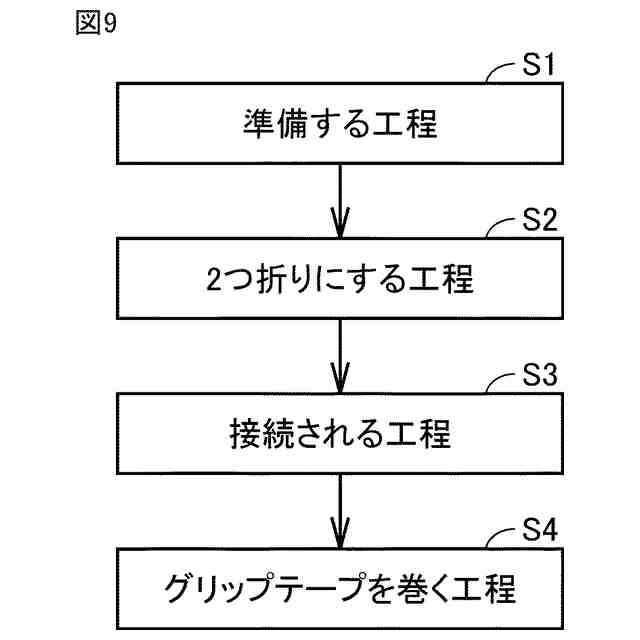

実施の形態２に係るグリップテープユニットの製造方法のフローチャートである。
実施の形態２に係るグリップテープユニットの一工程を示す概略斜視図である。
図１０の線分ＸＩ－ＸＩに沿った概略断面図である。
実施の形態２に係るグリップテープユニットの製造方法の一工程を示す概略斜視図である。
図１２の線分ＸＩＩＩ－ＸＩＩＩに沿った概略断面図である。
実施の形態２に係るグリップテープユニットの製造方法の一工程を示す概略側面図である。
実施の形態２に係るグリップテープユニットの製造方法の一工程を示す概略斜視図である。
実施の形態２に係るグリップテープユニットの製造方法の一工程を示す概略斜視図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施の形態を説明する。なお、特に言及しない限り、以下の図面において同一または対応する部分には同一の参照番号を付し、その説明は繰り返さない。
（【００１１】以降は省略されています）
