公開番号2025153690
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056296
出願日2024-03-29
発明の名称多層体、多層体の製造方法、プリント配線板、半導体装置、および、プリント配線板の製造方法
出願人三菱瓦斯化学株式会社
代理人弁理士法人特許事務所サイクス
主分類H05K 3/46 20060101AFI20251002BHJP(他に分類されない電気技術)
要約【課題】伝送損失およびスキューの低減を達成可能な多層体、ならびに、多層体、多層体の製造方法、プリント配線板、半導体装置、および、プリント配線板の製造方法の提供。
【解決手段】第一の絶縁樹脂層2と、第一の絶縁樹脂層2の表面に設けられた金属配線4と、第一の絶縁樹脂層2の表面に設けられ、かつ、金属配線4を被覆している、第二の絶縁樹脂層3を有し、第二の絶縁樹脂層3の摂動法空洞共振器により測定した周波数10GHzにおける誘電正接が、第一の絶縁樹脂層2の前記誘電正接よりも低い、多層体1。
【選択図】図1
特許請求の範囲【請求項１】
第一の絶縁樹脂層と、前記第一の絶縁樹脂層の表面に設けられた金属配線と、前記第一の絶縁樹脂層の表面に設けられ、かつ、前記金属配線を被覆している、第二の絶縁樹脂層を有し、前記第二の絶縁樹脂層の摂動法空洞共振器により測定した周波数１０ＧＨｚにおける誘電正接が、前記第一の絶縁樹脂層の摂動法空洞共振器により測定した周波数１０ＧＨｚにおける誘電正接よりも低い、多層体。
続きを表示（約 820 文字）【請求項２】
前記第一の絶縁樹脂層のＴＭＡ法（Ｔｈｅｒｍｏ－ｍｅｃｈａｎｉｃａｌａｎａｌｙｓｉｓ）に準じて測定した熱膨張率が３０ｐｐｍ／℃以下である、請求項１に記載の多層体。
【請求項３】
前記第二の絶縁樹脂層の前記誘電正接と前記第一の絶縁樹脂層の前記誘電正接の差が０．００２以上である、請求項１に記載の多層体。
【請求項４】
前記第一の絶縁樹脂層のＴＭＡ法（Ｔｈｅｒｍｏ－ｍｅｃｈａｎｉｃａｌａｎａｌｙｓｉｓ）に準じて測定した熱膨張率が３０ｐｐｍ／℃以下であり、
前記第二の絶縁樹脂層の前記誘電正接と前記第一の絶縁樹脂層の前記誘電正接の差が０．００２以上である、請求項１に記載の多層体。
【請求項５】
前記第一の絶縁樹脂層は、繊維基材を含む、請求項１～４のいずれか１項に記載の多層体。
【請求項６】
前記第一の絶縁樹脂層は、熱硬化性化合物を含む樹脂組成物（１）と繊維基材とから形成された層である、請求項１～４のいずれか１項に記載の多層体。
【請求項７】
前記第二の絶縁樹脂層は繊維基材を含まない、請求項１～４のいずれか１項に記載の多層体。
【請求項８】
前記第二の絶縁樹脂層は、樹脂組成物（２）から形成された層であって、
前記樹脂組成物（２）は、熱硬化性化合物を含み、充填材の含有量が樹脂組成物（２）に含まれる樹脂固形分の質量の０～４０質量％である、請求項７に記載の多層体。
【請求項９】
前記第一の絶縁樹脂層の両面に、前記第二の絶縁樹脂層が接するように配置された、請求項１～４のいずれか１項に記載の多層体。
【請求項１０】
前記第二の絶縁樹脂層の前記第一の絶縁樹脂層の反対側の面に接するように金属箔がさらに配置された、請求項９に記載の多層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、多層体、多層体の製造方法、プリント配線板、半導体装置、および、プリント配線板の製造方法に関する。
続きを表示（約 4,600 文字）【背景技術】
【０００２】
近年、スマートフォンに代表される各種電子機器の軽薄短小化およびデータ通信量の増加が急速に進んでいる。このような中、電子機器に用いられるプリント配線板の高周波対応が一層進められている。
このようなプリント配線板について検討した例としては、特許文献１等がある。特許文献１には、第１樹脂層と、前記第１樹脂層の両面に設けられた第２樹脂層とを備え、前記第１樹脂層は、ガラスクロスに含浸された、六方晶窒化ホウ素を含有しない第１樹脂組成物の半硬化物であり、前記第２樹脂層は、六方晶窒化ホウ素を含有する第２樹脂組成物の半硬化物であり、前記ガラスクロスの縦および横の織り密度が５４本以上／２５ｍｍであり、前記六方晶窒化ホウ素の平均粒子径が１０～３０μｍであり、前記第２樹脂組成物から前記六方晶窒化ホウ素を除いた残りの成分１００質量部に対して、前記六方晶窒化ホウ素が２０～４０質量部含有されていることを特徴とするプリプレグ、ならびに、金属張積層板およびプリント配線板が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１７０７４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１には、上記特許文献１に記載のプリプレグ等を用いることにより、比誘電率を低減することができると記載されている。しかしながら、伝送損失については、検討がなされていない。一方、伝送損失およびスキューの低減は、各種電子機器の軽薄短小化およびデータ通信量の急速な増加に対し、最も求められる性能である。
本発明は、かかる課題を目的とするものであって、伝送損失およびスキューを達成可能な多層体、ならびに、多層体、多層体の製造方法、プリント配線板、半導体装置、および、プリント配線板の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記課題のもと、本発明者が検討を行った結果、絶縁樹脂層の表面に、金属配線を設け、さらに、前記金属配線を被覆するように、前記絶縁樹脂層よりも、さらに誘電正接が低い絶縁樹脂層を設けた多層体を用いることにより、上記課題を解決しうることを見出した。
具体的には、下記手段により、上記課題は解決された。
＜１＞第一の絶縁樹脂層と、前記第一の絶縁樹脂層の表面に設けられた金属配線と、前記第一の絶縁樹脂層の表面に設けられ、かつ、前記金属配線を被覆している、第二の絶縁樹脂層を有し、前記第二の絶縁樹脂層の摂動法空洞共振器により測定した周波数１０ＧＨｚにおける誘電正接が、前記第一の絶縁樹脂層の摂動法空洞共振器により測定した周波数１０ＧＨｚにおける誘電正接よりも低い、多層体。
＜２＞前記第一の絶縁樹脂層のＴＭＡ法（Ｔｈｅｒｍｏ－ｍｅｃｈａｎｉｃａｌａｎａｌｙｓｉｓ）に準じて測定した熱膨張率が３０ｐｐｍ／℃以下である、＜１＞に記載の多層体。
＜３＞前記第二の絶縁樹脂層の前記誘電正接と前記第一の絶縁樹脂層の前記誘電正接の差が０．００２以上である、＜１＞または＜２＞に記載の多層体。
＜４＞前記第一の絶縁樹脂層のＴＭＡ法（Ｔｈｅｒｍｏ－ｍｅｃｈａｎｉｃａｌａｎａｌｙｓｉｓ）に準じて測定した熱膨張率が３０ｐｐｍ／℃以下であり、
前記第二の絶縁樹脂層の前記誘電正接と前記第一の絶縁樹脂層の前記誘電正接の差が０．００２以上である、＜１＞～＜３＞のいずれか１つに記載の多層体。
＜５＞前記第一の絶縁樹脂層は、繊維基材を含む、＜１＞～＜４＞のいずれか１つに記載の多層体。
＜６＞前記第一の絶縁樹脂層は、熱硬化性化合物を含む樹脂組成物（１）と繊維基材とから形成された層である、＜１＞～＜５＞のいずれか１つに記載の多層体。
＜７＞前記第二の絶縁樹脂層は繊維基材を含まない、＜１＞～＜６＞のいずれか１つに記載の多層体。
＜８＞前記第二の絶縁樹脂層は、樹脂組成物（２）から形成された層であって、
前記樹脂組成物（２）は、熱硬化性化合物を含み、充填材の含有量が樹脂組成物（２）に含まれる樹脂固形分の質量の０～４０質量％である、＜７＞に記載の多層体。
＜９＞前記第一の絶縁樹脂層の両面に、前記第二の絶縁樹脂層が接するように配置された、＜１＞～＜８＞のいずれか１つに記載の多層体。
＜１０＞前記第二の絶縁樹脂層の前記第一の絶縁樹脂層の反対側の面に接するように金属箔がさらに配置された、＜９＞に記載の多層体。
＜１１＞前記第一の絶縁樹脂層のＴＭＡ法（Ｔｈｅｒｍｏ－ｍｅｃｈａｎｉｃａｌａｎａｌｙｓｉｓ）に準じて測定した熱膨張率が３０ｐｐｍ／℃以下であり、
前記第二の絶縁樹脂層の前記誘電正接と前記第一の絶縁樹脂層の前記誘電正接の差が０．００２以上であり、
前記第一の絶縁樹脂層は、熱硬化性化合物を含む樹脂組成物（１）と繊維基材とから形成された層であり、
前記第二の絶縁樹脂層は繊維基材を含まず、
前記第二の絶縁樹脂層は、樹脂組成物（２）から形成された層であって、
前記樹脂組成物（２）は、熱硬化性化合物を含み、充填材の含有量が樹脂組成物（２）に含まれる樹脂固形分の質量の０～４０質量％であり、
前記第一の絶縁樹脂層の両面に、前記第二の絶縁樹脂層が接するように配置されており、
前記第二の絶縁樹脂層の前記第一の絶縁樹脂層の反対側の面に接するように金属箔がさらに配置されている、
＜１＞～＜１１＞のいずれか１つに記載の多層体。
＜１２＞前記第一の絶縁樹脂層は、樹脂組成物（１）と繊維基材とから形成された層であり、前記樹脂組成物（１）は硬化状態であり、
前記第二の絶縁樹脂層は、樹脂組成物（２）から形成された層であり、前記樹脂組成物（２）は硬化状態であり、
前記樹脂組成物（１）が、熱硬化性化合物を含み、
前記樹脂組成物（２）が、熱硬化性化合物を含み、充填材の含有量が樹脂組成物（２）に含まれる樹脂固形分の質量の０～４０質量％である、＜１＞～＜１１＞のいずれか１つに記載の多層体。
＜１３＞第一の絶縁樹脂層の表面に金属配線を設けること、
前記第一の絶縁樹脂層の表面であって、かつ、前記金属配線を被覆するように、第二の絶縁樹脂層を設けることを含む、＜１＞～＜１２＞のいずれか１つに記載の多層体の製造方法。
＜１４＞前記第一の絶縁樹脂層の表面に金属配線を設ける際に、前記第一の絶縁樹脂層の金属配線を設ける側と反対側の面上に金属箔が設けられている、＜１３＞に記載の多層体の製造方法。
＜１５＞前記第一の絶縁樹脂層の表面に金属配線を設けた後に、前記第一の絶縁樹脂層の金属配線を設ける側と反対側の面上の金属箔を除去し、前記第一の絶縁樹脂層の金属配線が設けられていない側の表面に、金属配線を設けること、または、第二の絶縁樹脂層を設けることを含む、＜１４＞に記載の多層体の製造方法。
＜１６＞＜１＞～＜１２＞のいずれか１つに記載の多層体を含む、プリント配線板。
＜１７＞＜１６＞に記載のプリント配線板を含む、半導体装置。
＜１８＞＜１３＞～＜１５＞のいずれか１つに記載の多層体の製造方法を含む、プリント配線板の製造方法。
【発明の効果】
【０００６】
本発明により、伝送損失およびスキューの低減を達成可能な多層体、ならびに、多層体、多層体の製造方法、プリント配線板、半導体装置、および、プリント配線板の製造方法を提供可能になった。
【図面の簡単な説明】
【０００７】

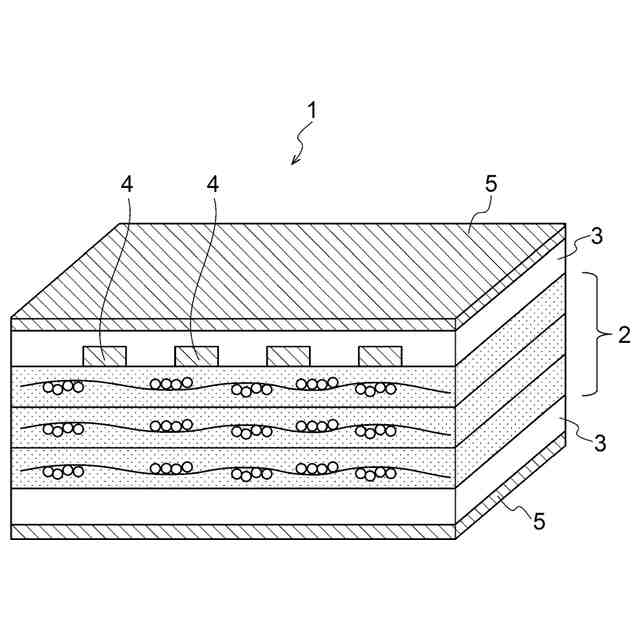

図１は、実施形態の多層体（金属箔張積層板）の一例を示す概略図である。
図２は、本実施形態の多層体の他の一例を示す概略図である。
図３は、本実施形態の多層体の製造方法を示す概略図である。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態（以下、単に「本実施形態」という）について詳細に説明する。なお、以下の本実施形態は、本発明を説明するための例示であり、本発明は本実施形態のみに限定されない。
なお、本明細書において「～」とはその前後に記載される数値を下限値および上限値として含む意味で使用される。また、本明細書における数値の上限値と下限値は、前記上限値と下限値のいずれの組み合わせについても、本実施形態の一例として挙げられる。
本明細書において、各種物性値および特性値は、特に述べない限り、２３℃におけるものとする。
本明細書における基（原子団）の表記において、置換および無置換を記していない表記は、置換基を有さない基（原子団）と共に置換基を有する基（原子団）をも包含する。例えば、「アルキル基」とは、置換基を有さないアルキル基（無置換アルキル基）のみならず、置換基を有するアルキル基（置換アルキル基）をも包含する。本明細書では、置換および無置換を記していない表記は、無置換の方が好ましい。
本明細書における置換基の例としては、ハロゲン原子、シアノ基、ニトロ基、ヒドロキシ基、アルキル基、アルコキシ基、アリール基、アリールオキシ基、複素環基、複素環オキシ基、アルケニル基、アルキルスルファニル基、アリールスルファニル基、アシル基、またはアミノ基であることが好ましく、ハロゲン原子、アルキル基、アルコキシ基、アリール基、アリールオキシ基、アルケニル基、またはアシル基であることがより好ましく、アルキル基、アリール基、アリールオキシ基、またはアルケニル基であることがさらに好ましく、アルキル基であることが一層好ましい。これらの置換基の式量は、１５以上であることが好ましく、また、２００以下であることが好ましい。式量とは、例えば、メチル基（－ＣＨ
３
）であれば、１５である。これらの置換基はさらに置換基を有していてもよいが、置換基を有していない方が好ましい。
【０００９】
本明細書において、「（メタ）アリル」は、アリルおよびメタアリルの双方、または、いずれかを表し、「（メタ）アクリル」は、アクリルおよびメタクリルの双方、または、いずれかを表す。
【００１０】
本明細書において「工程」との語は、独立した工程だけではなく、他の工程と明確に区別できない場合であってもその工程の所期の作用が達成されれば、本用語に含まれる。
本明細書で示す規格で説明される測定方法等が年度によって異なる場合、特に述べない限り、２０２３年１月１日時点における規格に基づくものとする。
本明細書で示す規格で説明される測定方法等が２０２３年１月１日時点で廃止となっている場合、廃止時点の規格に基づくものとする。
図１～図３は、縮尺度などは実際と整合していないこともある。
（【００１１】以降は省略されています）
