公開番号2025146378
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024047119
出願日2024-03-22
発明の名称切削加工補助材及び切削加工方法
出願人三菱瓦斯化学株式会社
代理人個人,個人,個人
主分類B26F 1/16 20060101AFI20250926BHJP(切断手工具;切断;切断機)
要約【課題】固体潤滑剤等のフィラー成分を用いずとも、成膜性や柔軟性に優れる切削加工補助材、及び当該切削加工補助材を用いた切削加工方法を提供することを目的とする。
【解決手段】繊維強化複合材の切削加工時に用いる切削加工補助材であって、重量平均分子量が5×10⁴以上1×10⁶以下である高分子量水溶性樹脂(A)と、重量平均分子量が1×10³以上5×10⁴未満である中分子量水溶性樹脂(B)と、水溶性物質(Y)と、を含み、水溶性物質(Y)が、有機酸類、有機酸塩類、多価アルコール類、アミノアルコール類からなる群から選択された1種以上を含み、前記高分子量水溶性樹脂(A)及び前記中分子量水溶性樹脂(B)の合計100質量部に対して、前記高分子量水溶性樹脂(A)の含有量が、25～50質量部であり、前記中分子量水溶性樹脂(B)の含有量が、50～75質量部であり、前記水溶性物質(Y)の含有量が、0.05～3.0質量部である、切削加工補助材。

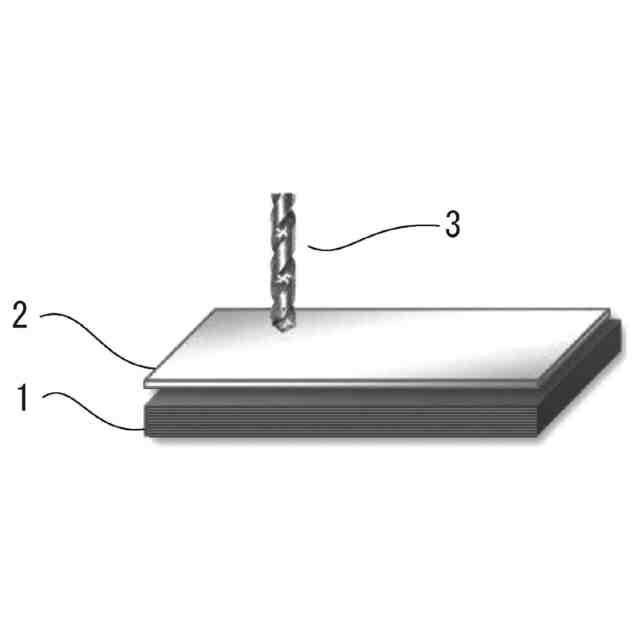

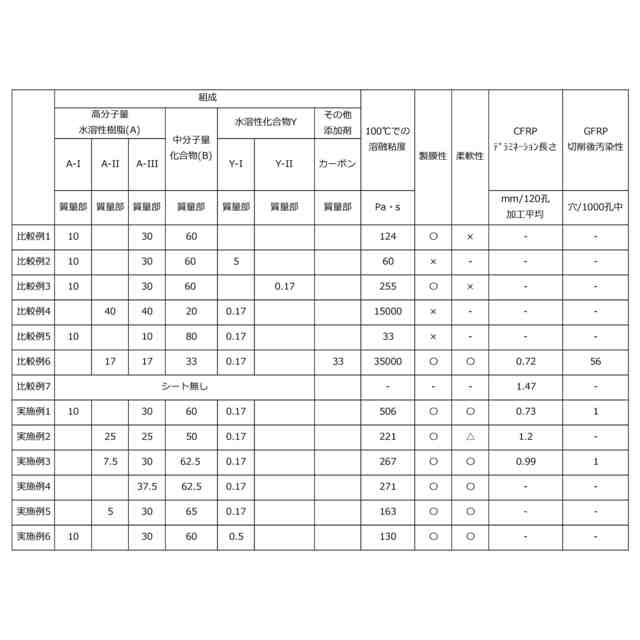

【選択図】図1
特許請求の範囲【請求項１】
繊維強化複合材の切削加工時に用いる切削加工補助材であって、
重量平均分子量が５×１０
４
以上１×１０
６
以下である高分子量水溶性樹脂（Ａ）と、
重量平均分子量が１×１０
３
以上５×１０
４
未満である中分子量水溶性樹脂（Ｂ）と、
水溶性物質（Ｙ）と、を含み、
水溶性物質（Ｙ）が、有機酸類、有機酸塩類、多価アルコール類、アミノアルコール類からなる群から選択された１種以上を含み、
前記高分子量水溶性樹脂（Ａ）及び前記中分子量水溶性樹脂（Ｂ）の合計１００質量部に対して、
前記高分子量水溶性樹脂（Ａ）の含有量が、２５～５０質量部であり、
前記中分子量水溶性樹脂（Ｂ）の含有量が、５０～７５質量部であり、
前記水溶性物質（Ｙ）の含有量が、０．０５～３．０質量部である、
切削加工補助材。
続きを表示（約 930 文字）【請求項２】
前記高分子量水溶性樹脂（Ａ）が、ポリアルキレンオキサイド化合物、ポリアルキレングリコール化合物、ポリアルキレングリコールのエステル化合物、ポリアルキレングリコールのエーテル化合物、ポリアルキレングリコールのモノステアレート化合物、水溶性ウレタン、ポリエーテル系水溶性樹脂、水溶性ポリエステル、ポリ（メタ）アクリル酸ソーダ、ポリアクリルアミド、ポリビニルピロリドン、ポリビニルアルコール、糖類、及び変性ポリアミドからなる群より選ばれる１種以上である、
請求項１に記載の切削加工補助材。
【請求項３】
前記中分子量水溶性樹脂（Ｂ）が、ポリアルキレングリコール化合物、ポリアルキレンオキサイドのモノエーテル化合物、ポリアルキレンオキサイドのモノステアレート化合物、ポリアルキレンオキサイド化合物からなる群より選ばれる１種以上である、
請求項１に記載の切削加工補助材。
【請求項４】
１００℃における溶融粘度が１００～２０００Ｐａ・ｓである、
請求項１に記載の切削加工補助材。
【請求項５】
０．１ｍｍ以上１０ｍｍ以下の厚さを有するシート形状を有する、
請求項１に記載の切削加工補助材。
【請求項６】
被加工材と接する面に、粘着層をさらに有する、
請求項１に記載の切削加工補助材。
【請求項７】
前記粘着層がアクリル系重合体を含む、
請求項１に記載の切削加工補助材。
【請求項８】
請求項１～７のいずれか一項に記載の切削加工補助材を、切削工具及び／又は被加工材の被加工部分に接触させながら、前記切削工具により前記被加工材を切削し、切削部を形成する切削加工工程を有する、
切削加工方法。
【請求項９】
前記切削部として孔を形成する、
請求項８に記載の切削加工方法。
【請求項１０】
前記被加工材が、炭素繊維強化プラスチック、ガラス繊維強化プラスチック、アラミド繊維強化プラスチック、又はケブラー繊維強化プラスチックを含む、
請求項８に記載の切削加工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、切削加工補助材及び切削加工方法に関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
繊維強化プラスチック（ＦＲＰ：ＦｉｂｅｒＲｅｉｎｆｏｒｃｅｄＰｌａｓｔｉｃｓ）に代表される繊維強化複合材、中でも、炭素繊維強化プラスチック（ＣＦＲＰ：ＣａｒｂｏｎＦｉｂｅｒＲｅｉｎｆｏｒｃｅｄＰｌａｓｔｉｃｓ）は、引張り強さ、引張り弾性力が大きく、密度が小さいことから、近年、航空機や車両の外板などとして多用される傾向にある。ＣＦＲＰは、炭素繊維にマトリクス樹脂を含浸させたプリプレグを１枚又は２枚以上積層して、加熱成形して得られる。このＣＦＲＰで形成された部材は、ボルトやリベットなどの締結要素を用いて構造体に固定される。このため、航空機部品などの構造体にＣＦＲＰを固定するときには、切削加工、中でも締結要素を通すための孔をＣＦＲＰに多数あける切削加工が必要になる。
【０００３】
ＣＦＲＰの切削加工において高品質な孔を得るために、既にいくつかの技術が提案されている。例えば工具の形状、例えばドリルのすくい面の曲率や先端角を段階的に変更するなどの方法が例示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－２１０６８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

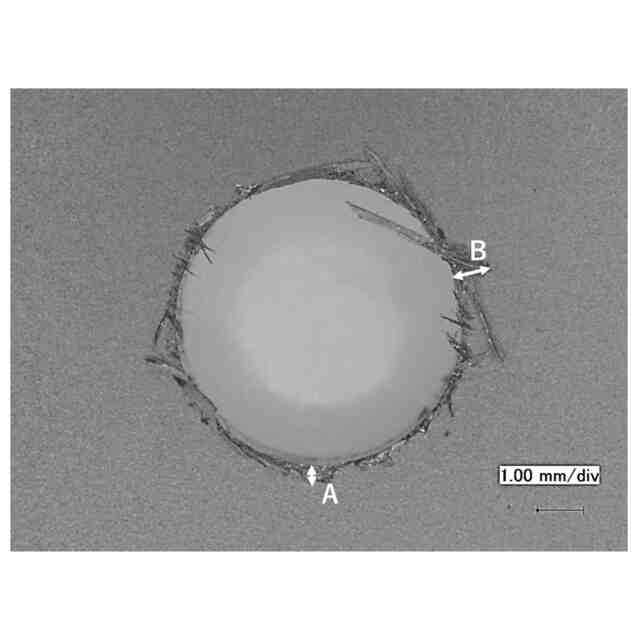

繊維強化複合材に対する切削加工は、通常、ドリルを用いてなされる。しかし、一般的なドリルによる孔あけではドリル寿命が極端に短く、加工孔数が増えていくにつれて、ドリルの刃に摩耗が生じ、加工孔の品質が低下する。具体的には加工した孔の内径が小さくなりやすく、繊維の切れ残りや層間剥離も発生しやすくなる。「繊維の切れ残り」とは、繊維強化複合材を形成する繊維の一部が切断されずに、切れ残りとして加工孔の周囲に残る現象である。また、「層間剥離」とは、繊維強化複合材を形成するプリプレグの積層間の剥離現象である。これら現象は重大欠陥と認識されている。
【０００６】
上記のように、ＦＲＰの切削加工では、切削工具の摩耗が進み、切削抵抗が大きくなるほど、加工孔の品質問題が発生し易くなる。特に、高強度の航空機用途のＣＦＲＰなどでは炭素繊維が高密度に存在するため、ドリルが炭素繊維を擦過する頻度が増加することになり、切削工具の摩耗がより速く進行する。一方で、航空機用のＣＦＲＰを用いた構造体の製造などでは、特に、高品質な切削加工が求められており、上記の繊維の切れ残りなどの問題を解決することが極めて重要になる。
【０００７】
このような問題を解決するために、カーボンなどを固体潤滑剤として用いた切削加工補助材が開発されている。これにより、切削部周辺にできる繊維の切れ残りや層間剥離は抑制できたが、新たな問題として、カーボンなどを固体潤滑剤により加工後の被加工材が汚染されることが分かってきた。一方で、カーボンなどの固体潤滑剤は、潤滑性の付与のほかに、切削加工補助材に対して成形性や柔軟性を付与するフィラー成分としても機能していたため、単純にカーボンなどの固体潤滑剤を除くと切削加工補助材として機能しなくなる。
【０００８】
本発明は、上記問題点に鑑みてなされたものであり、固体潤滑剤等のフィラー成分を用いずとも、成膜性や柔軟性に優れる切削加工補助材、及び当該切削加工補助材を用いた切削加工方法を提供することを目的とする。
【課題を解決するための手段】
【０００９】
本発明者らは上記問題点を解決するために鋭意検討した。その結果、固体潤滑剤に代えて、所定の水溶性物質（Ｙ）を用いることにより、上記問題を解決できることを見出し、本発明を完成するに至った。
【００１０】
すなわち、本発明は、以下のとおりである。
〔１〕
繊維強化複合材の切削加工時に用いる切削加工補助材であって、
重量平均分子量が５×１０
４
以上１×１０
６
以下である高分子量水溶性樹脂（Ａ）と、
重量平均分子量が１×１０
３
以上５×１０
４
未満である中分子量水溶性樹脂（Ｂ）と、
水溶性物質（Ｙ）と、を含み、
水溶性物質（Ｙ）が、有機酸類、有機酸塩類、多価アルコール類、アミノアルコール類からなる群から選択された１種以上を含み、
前記高分子量水溶性樹脂（Ａ）及び前記中分子量水溶性樹脂（Ｂ）の合計１００質量部に対して、
前記高分子量水溶性樹脂（Ａ）の含有量が、２５～５０質量部であり、
前記中分子量水溶性樹脂（Ｂ）の含有量が、５０～７５質量部であり、
前記水溶性物質（Ｙ）の含有量が、０．０５～３．０質量部である、
切削加工補助材。
〔２〕
前記高分子量水溶性樹脂（Ａ）が、ポリアルキレンオキサイド化合物、ポリアルキレングリコール化合物、ポリアルキレングリコールのエステル化合物、ポリアルキレングリコールのエーテル化合物、ポリアルキレングリコールのモノステアレート化合物、水溶性ウレタン、ポリエーテル系水溶性樹脂、水溶性ポリエステル、ポリ（メタ）アクリル酸ソーダ、ポリアクリルアミド、ポリビニルピロリドン、ポリビニルアルコール、糖類、及び変性ポリアミドからなる群より選ばれる１種以上である、
〔１〕に記載の切削加工補助材。
〔３〕
前記中分子量水溶性樹脂（Ｂ）が、ポリアルキレングリコール化合物、ポリアルキレンオキサイドのモノエーテル化合物、ポリアルキレンオキサイドのモノステアレート化合物、ポリアルキレンオキサイド化合物からなる群より選ばれる１種以上である、
〔１〕又は〔２〕に記載の切削加工補助材。
〔４〕
１００℃における溶融粘度が１００～２０００Ｐａ・ｓである、
〔１〕～〔３〕のいずれか一項に記載の切削加工補助材。
〔５〕
０．１ｍｍ以上１０ｍｍ以下の厚さを有するシート形状を有する、
〔１〕～〔４〕のいずれか一項に記載の切削加工補助材。
〔６〕
被加工材と接する面に、粘着層をさらに有する、
〔１〕～〔５〕のいずれか一項に記載の切削加工補助材。
〔７〕
前記粘着層がアクリル系重合体を含む、
〔１〕～〔６〕のいずれか一項に記載の切削加工補助材。
〔８〕

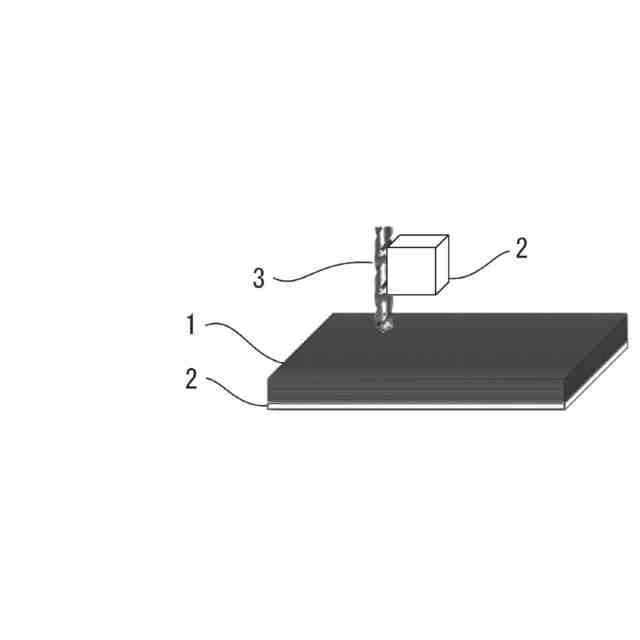

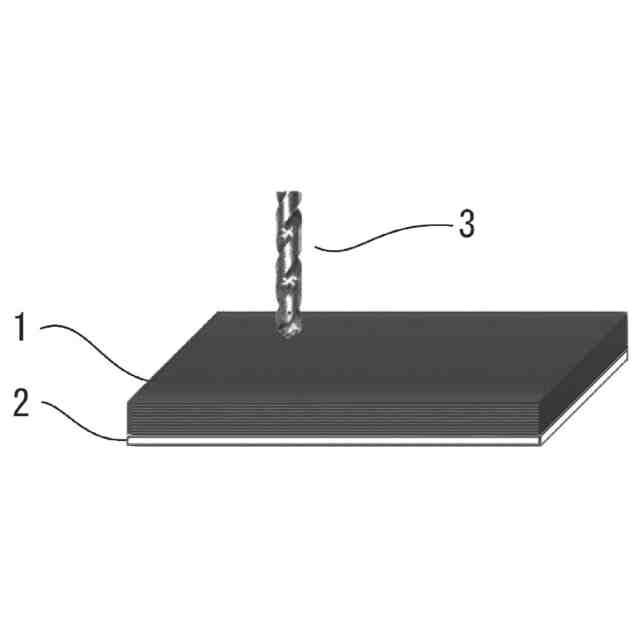

被加工材に、〔１〕～〔７〕のいずれか一項に記載の切削加工補助材を、切削工具及び／又は被加工材の被加工部分に接触させながら、前記切削工具により前記被加工材を切削し、切削部を形成する切削加工工程を有する、
切削加工方法。
〔９〕
前記切削部として孔を形成する、
〔８〕に記載の切削加工方法。
〔１０〕
前記被加工材が、炭素繊維強化プラスチック、ガラス繊維強化プラスチック、アラミド繊維強化プラスチック、又はケブラー繊維強化プラスチックを含む、
〔８〕又は〔９〕に記載の切削加工方法。
【発明の効果】
（【００１１】以降は省略されています）
