発明の名称給紙ユニット、及び印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B65H 18/16 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】容易に所望の状態までロール紙を巻回体に巻き取らせることができる給紙ユニットを提供すること。
【解決手段】ロール紙の巻回体を収容可能な給紙トレイと、操作を受け付ける操作部と、操作部が受け付けた操作に応じて、巻回体からロール紙が引き出される場合における巻回体の回転方向である順回転方向と反対の逆回転方向へ巻回体を回転させる回転部と、を備える給紙ユニット。
【選択図】図11
特許請求の範囲【請求項１】
ロール紙の巻回体を収容可能な給紙トレイと、
操作を受け付ける操作部と、
前記操作部が受け付けた操作に応じて、前記巻回体から前記ロール紙が引き出される場合における前記巻回体の回転方向である順回転方向と反対の逆回転方向へ前記巻回体を回転させる回転部と、
を備える給紙ユニット。
続きを表示（約 1,300 文字）【請求項２】
前記操作部は、予め決められた回転軸周りに回転可能であり、
前記回転部は、前記操作部の第１回転方向への回転に応じて、前記巻回体を前記逆回転方向へ回転させる、
請求項１に記載の給紙ユニット。
【請求項３】
予め決められた装着位置及び引出位置の間で、予め決められた引出方向と平行に前記給紙トレイを摺動可能に支持する筐体に対して、前記装着位置に位置する前記給紙トレイをロックするロック部を備え、
前記装着位置は、前記筐体内において前記給紙トレイが摺動可能な位置のうち、印刷装置によって前記給紙トレイから前記ロール紙の引き出しが行われる位置であり、
前記引出位置は、前記筐体内において前記給紙トレイが摺動可能な位置のうち、前記装着位置から前記引出方向へ所定距離離れた位置であり、
前記操作部は、前記ロック部による前記筐体に対するロックを解除する操作を受け付けるノブであり、
前記回転部は、前記ロック部による前記筐体に対するロックを解除する操作を前記ノブが受け付けた場合、前記巻回体を前記逆回転方向へ回転させる、
請求項１に記載の給紙ユニット。
【請求項４】
前記操作部は、予め決められた第１方向と平行に移動可能なレバーを含み、
前記回転部は、前記レバーを前記第１方向へ移動させる操作を前記操作部が受け付けた場合、前記巻回体を前記逆回転方向へ回転させる、
請求項１に記載の給紙ユニット。
【請求項５】
前記回転部は、
前記操作部の動作に連動して、前記巻回体に当接した状態で前記巻回体を前記逆回転方向に回転させる１つ以上の回転体と、
前記操作部の動作を前記１つ以上の回転体へ伝達する伝達部と、
を有する、
請求項１に記載の給紙ユニット。
【請求項６】
前記１つ以上の回転体は、前記巻回体の回転軸と直交する方向における前記巻回体の外周面に当接した状態で前記巻回体を前記逆回転方向に回転させる、
請求項５に記載の給紙ユニット。
【請求項７】
前記１つ以上の回転体は、前記巻回体の回転軸と平行な方向における前記巻回体の両端のうちの第１端部に当接した状態で前記巻回体を前記逆回転方向に回転させる第１ローラーを含む、
請求項５に記載の給紙ユニット。
【請求項８】
前記１つ以上の回転体は、前記両端のうちの第２端部に当接した状態で前記巻回体を前記逆回転方向に回転させる第２ローラーを含み、
前記伝達部は、前記操作部の動作を前記第１ローラーと前記第２ローラーとのそれぞれへ伝達する、
請求項７に記載の給紙ユニット。
【請求項９】
前記操作部は、前記回転部と一体に構成されており、受け付けた操作に応じて、前記巻回体と当接した状態で前記巻回体を前記逆回転方向に回転させる、
請求項１に記載の給紙ユニット。
【請求項１０】
前記回転部は、前記操作部の動作に連動した前記巻回体の前記順回転方向への回転を防止する順回転防止機構を備える、
請求項１に記載の給紙ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、給紙ユニット、及び印刷装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
印刷媒体に画像を印刷する印刷装置についての研究、開発が行われている。
【０００３】
これに関し、ロール紙の巻回体を収容可能な給紙トレイと、給紙トレイを着脱可能に支持する筐体とを備えた給紙ユニットにおいて、巻回体の回転軸と直交する方向に給紙トレイを移動させて筐体から給紙トレイを取り外す動作に連動して、巻回体から引き出されたロール紙の一部が巻回体に巻き取られるように巻回体を直接回転させる回転機構を備えた給紙ユニットが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０５４６１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、特許文献１に記載されたような給紙ユニットでは、筐体から給紙トレイを取り外す動作に連動して、巻回体から引き出されたロール紙の全部を巻回体に巻き戻させようとしても、上手く巻き戻せない場合があった。何故なら、当該給紙ユニットには、巻回体から引き出されたロール紙の一部を巻回体に巻き取らせる目的で回転機構が備えられているためである。これは、ユーザーの利便性を低下させることに繋がり、望ましいことではない。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、ロール紙の巻回体を収容可能な給紙トレイと、操作を受け付ける操作部と、前記操作部が受け付けた操作に応じて、前記巻回体から前記ロール紙が引き出される場合における前記巻回体の回転方向である順回転方向と反対の逆回転方向へ前記巻回体を回転させる回転部と、を備える給紙ユニットである。
【０００７】
また、本開示の一態様は、上記に記載の給紙ユニットと、前記給紙トレイに収容された前記巻回体から引き出された前記ロール紙上へ画像を印刷する印刷部と、を備える印刷装置である。
【図面の簡単な説明】
【０００８】

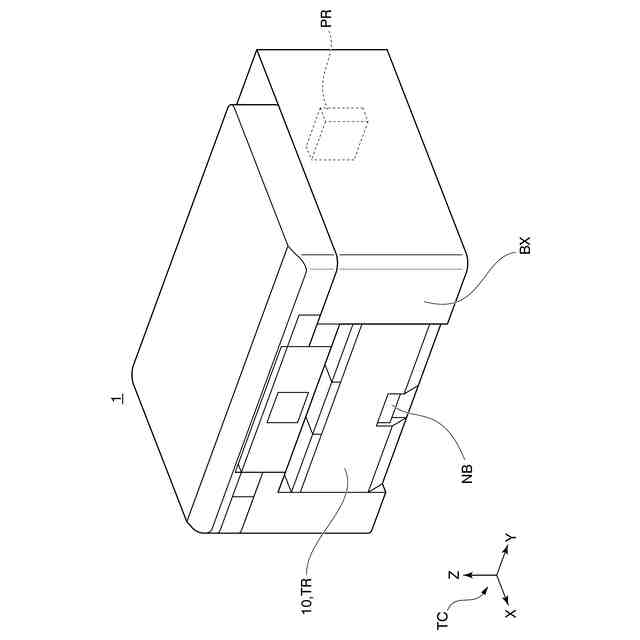

第１実施形態に係る印刷装置１の外観の一例を示す斜視図である。

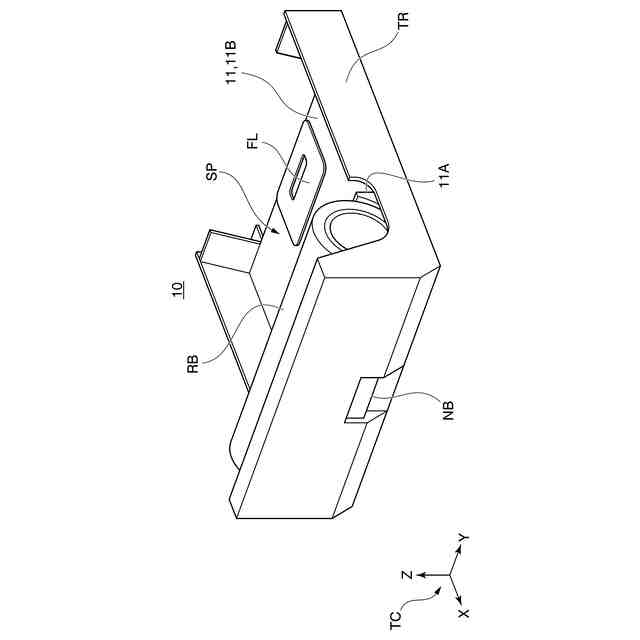

給紙ユニット１０の構成の一例を示す斜視図である。
図２に示した給紙ユニット１０の側面図である。

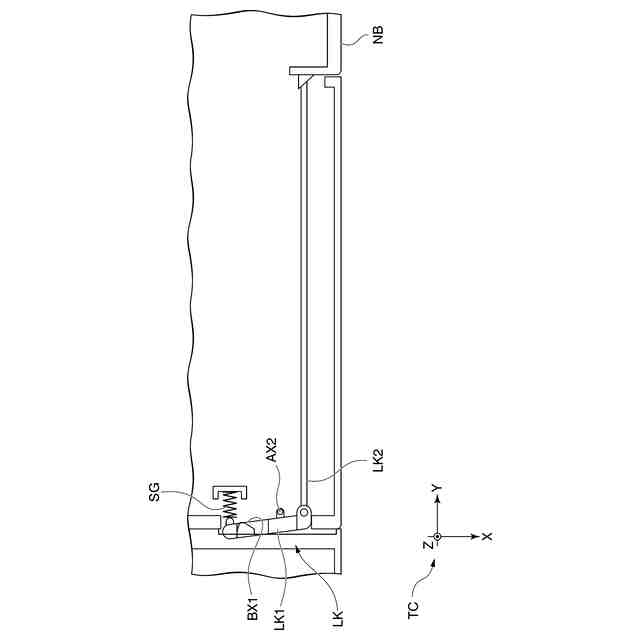

ロック部ＬＫによって給紙トレイＴＲが筐体ＢＸにロックされている様子の一例を示す図である。

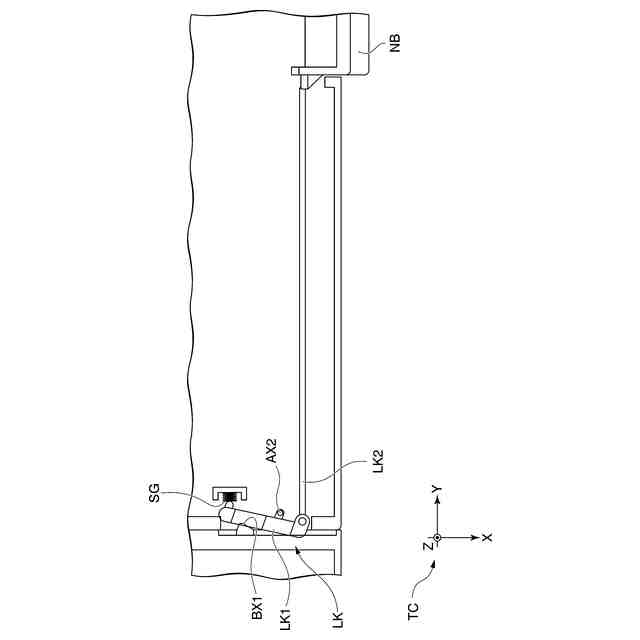

図４に示したロック部ＬＫによる給紙トレイＴＲの筐体ＢＸへのロックが解除された様子の一例を示す図である。
回転部ＲＴの構成の一例を示す斜視図である。
図６に示した回転部ＲＴの上面図である。
第１実施形態の変形例１に係る回転部ＲＴ２の構成の一例を示す斜視図である。
図８に示した回転部ＲＴ２を別の方向から見た斜視図である。
第１実施形態の変形例２に係る逆搬送部ＲＣ及び回転部ＲＴ３それぞれの構成の一例を示す側面断面図である。

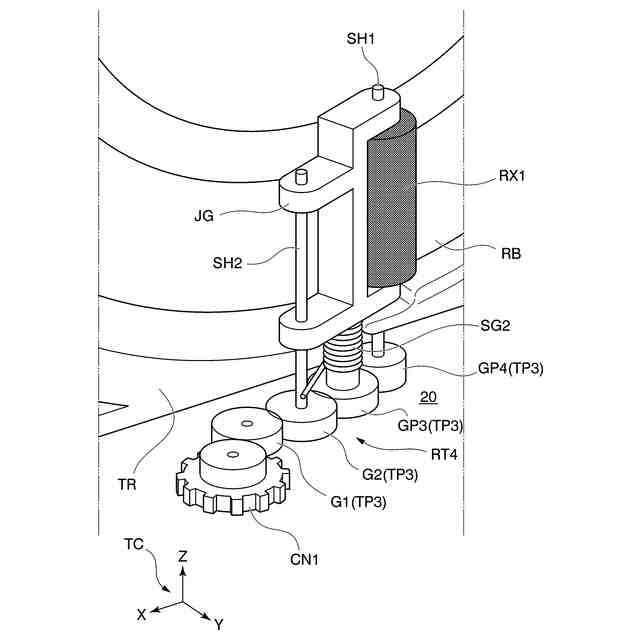

給紙ユニット２０が備える操作部ＣＮ１及び回転部ＲＴ４それぞれの一例を示す斜視図である。
図１１に示した操作部ＣＮ１及び回転部ＲＴ４の上面図である。
レバーである操作部ＣＮ２が給紙トレイＴＲに設けられている様子の一例を示す図である。
給紙トレイＴＲにおいてレバーである操作部ＣＮ２が最も上の位置に位置している状態の回転部ＲＴ５の一例を示す斜視図である。
給紙トレイＴＲにおいてレバーである操作部ＣＮ２が最も下に位置している状態の回転部ＲＴ５の一例を示す斜視図である。
操作部ＣＮ３を備えた給紙ユニット２０の外観の一例を示す斜視図である。
回転部ＲＴ６の構成の一例を示す斜視図である。
図１７に示した回転部ＲＴ６の正面断面図である。
給紙ユニット２０が備える操作部ＣＮ４及び回転部ＲＴ７それぞれの構成の一例を示す図である。
給紙ユニット２０が備える操作部ＣＮ４及び回転部ＲＴ８それぞれの構成の一例を示す図である。
図２０に示した操作部ＣＮ４及び回転部ＲＴ８のそれぞれを別の方向から見た斜視図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
以下、本開示の第１実施形態について、図面を参照して説明する。
【００１０】
＜第１実施形態に係る印刷装置の概要＞
まず、第１実施形態に係る印刷装置の概要について説明する。
（【００１１】以降は省略されています）
