公開番号2025153167
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055493
出願日2024-03-29
発明の名称給紙ユニット、及び印刷装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類B65H 19/12 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】引出操作に応じてロール紙を巻回体に巻き取らせる場合においてロール紙が撓んでしまうことを抑制することができる給紙ユニットを提供すること。
【解決手段】装着位置及び引出位置の間で、引出方向と平行に摺動可能に筐体に支持され、ロール紙の巻回体を収容可能な給紙トレイと、給紙トレイを装着位置から引出位置へ移動させる引出操作に応じて巻回体を回転させる回転部と、を備え、装着位置は、筐体内において給紙トレイが摺動可能な位置のうち、給紙トレイからロール紙の引き出しが行われる位置であり、引出位置は、筐体内において給紙トレイが摺動可能な位置のうち、装着位置から引出方向へ所定距離離れた位置であり、回転部は、逆回転方向へ巻回体を回転させることにより、巻回体から引き出されているロール紙の一部を巻回体に巻き取らせる、給紙ユニット。
【選択図】図6
特許請求の範囲【請求項１】
予め決められた装着位置及び引出位置の間で、予め決められた引出方向と平行に摺動可能に筐体に支持され、ロール紙の巻回体を収容可能な給紙トレイと、
前記給紙トレイを前記装着位置から前記引出位置へ移動させる引出操作に応じて前記巻回体を回転させる回転部と、
を備え、
前記装着位置は、前記筐体内において前記給紙トレイが摺動可能な位置のうち、印刷装置によって前記給紙トレイから前記ロール紙の引き出しが行われる位置であり、
前記引出位置は、前記筐体内において前記給紙トレイが摺動可能な位置のうち、前記装着位置から前記引出方向へ所定距離離れた位置であり、
前記回転部は、前記巻回体から前記ロール紙が引き出される場合における前記巻回体の回転方向である順回転方向と反対の逆回転方向へ前記巻回体を回転させることにより、前記巻回体から引き出されている前記ロール紙の一部を前記巻回体に巻き取らせる、
給紙ユニット。
続きを表示（約 1,100 文字）【請求項２】
前記回転部は、前記巻回体の回転軸と平行な方向における前記巻回体の両端のうちの第１端部に当接可能である、
請求項１に記載の給紙ユニット。
【請求項３】
前記回転部は、
前記第１端部に当接した状態で前記巻回体を前記逆回転方向に回転させる第１回転体と、
前記給紙トレイと前記筐体とのうちの一方に設けられるラックと、
前記給紙トレイと前記筐体とのうちの他方に設けられ、前記ラックと噛み合うことが可能な噛合歯車と、
前記噛合歯車の回転を前記第１回転体に伝達し、前記第１回転体を回転させる第１伝達部と、
を有する、
請求項２に記載の給紙ユニット。
【請求項４】
前記ラックは、前記筐体に設けられ、
前記第１回転体及び前記噛合歯車は、前記給紙トレイに設けられる、
請求項３に記載の給紙ユニット。
【請求項５】
前記第１伝達部は、前記引出方向への前記給紙トレイの移動では、前記噛合歯車の回転を前記第１回転体に伝達し、前記引出方向と反対の装着方向への前記給紙トレイの移動では、前記噛合歯車の回転を前記第１回転体に伝達しない順回転防止機構を有する、
請求項３に記載の給紙ユニット。
【請求項６】
前記ラックは、前記装着位置に前記給紙トレイが位置している場合、前記噛合歯車と噛み合っていない、
請求項３に記載の給紙ユニット。
【請求項７】
前記回転部は、前記第１回転体を前記巻回体に向けて付勢する付勢部を有する、
請求項３に記載の給紙ユニット。
【請求項８】
前記装着位置に位置する前記給紙トレイを前記筐体に対してロックするロック部と、
前記ロック部による前記筐体に対するロックを解除する操作を受け付けるノブと、
を備え、
前記回転部は、
前記第１端部に当接した状態で前記巻回体を前記逆回転方向に回転させる第２回転体と、
操作を受け付けた前記ノブの動作を前記第２回転体に伝達し、前記第２回転体を回転させる第２伝達部と、
を有する、
請求項２に記載の給紙ユニット。
【請求項９】
前記第２伝達部は、前記ロックを解除する操作を受け付けた前記ノブの動作を前記第２回転体に伝達し、前記ロックを解除する操作における前記ノブの動作と反対の前記ノブの動作を前記第２回転体に伝達しない順回転防止機構を有する、
請求項８に記載の給紙ユニット。
【請求項１０】
前記回転部は、前記第２回転体を前記巻回体に向けて付勢する付勢部を有する、
請求項８に記載の給紙ユニット。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
この開示は、給紙ユニット、及び印刷装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
印刷媒体に画像を印刷する印刷装置についての研究、開発が行われている。
【０００３】
これに関し、ロール紙の巻回体を収容可能な給紙トレイと、給紙トレイを着脱可能に支持する筐体とを備えた給紙ユニットにおいて、巻回体の回転軸と直交する方向に給紙トレイを移動させて筐体から給紙トレイを取り外す動作に連動して、巻回体から引き出されたロール紙を巻回体に向けて送る戻し送り機構を備える給紙ユニットが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－０５４６０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ここで、特許文献１に記載されたような給紙ユニットでは、戻し送り機構は、引き出されたロール紙をニップするローラーである。このため、当該給紙ユニットは、引き出されたロール紙を戻すことができる一方、巻回体を回転させることができず、戻した分のロール紙が巻回体に巻き取られずに撓んでしまうことがあった。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、予め決められた装着位置及び引出位置の間で、予め決められた引出方向と平行に摺動可能に筐体に支持され、ロール紙の巻回体を収容可能な給紙トレイと、前記給紙トレイを前記装着位置から前記引出位置へ移動させる引出操作に応じて前記巻回体を回転させる回転部と、を備え、前記装着位置は、前記筐体内において前記給紙トレイが摺動可能な位置のうち、印刷装置によって前記給紙トレイから前記ロール紙の引き出しが行われる位置であり、前記引出位置は、前記筐体内において前記給紙トレイが摺動可能な位置のうち、前記装着位置から前記引出方向へ所定距離離れた位置であり、前記回転部は、前記巻回体から前記ロール紙が引き出される場合における前記巻回体の回転方向である順回転方向と反対の逆回転方向へ前記巻回体を回転させることにより、前記巻回体から引き出されている前記ロール紙の一部を前記巻回体に巻き取らせる、給紙ユニットである。
【０００７】
また、本開示の一態様は、上記に記載の給紙ユニットと、印刷部と、を備え、前記給紙トレイは、前記巻回体に代えて１枚以上のカット紙を収容可能であり、前記印刷部は、前記給紙トレイに収容された前記巻回体から引き出された前記ロール紙、又は、前記カット紙へ画像を印刷する、印刷装置である。
【図面の簡単な説明】
【０００８】
第１実施形態に係る印刷装置１の外観の一例を示す斜視図である。

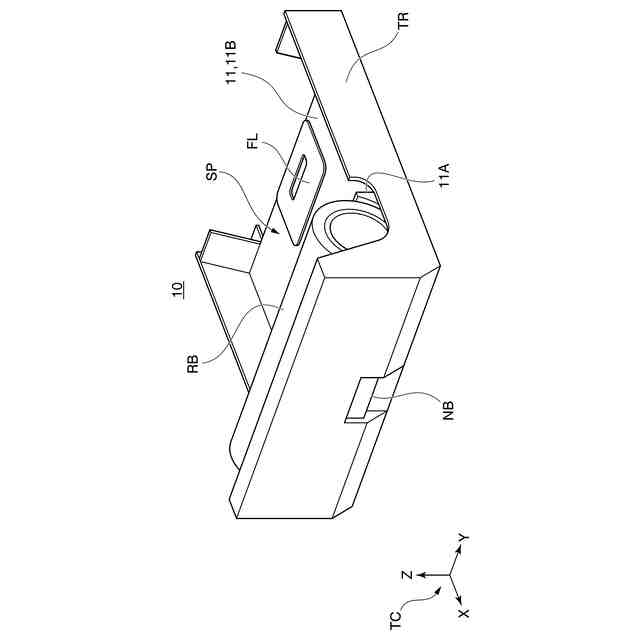

給紙ユニット１０の構成の一例を示す斜視図である。

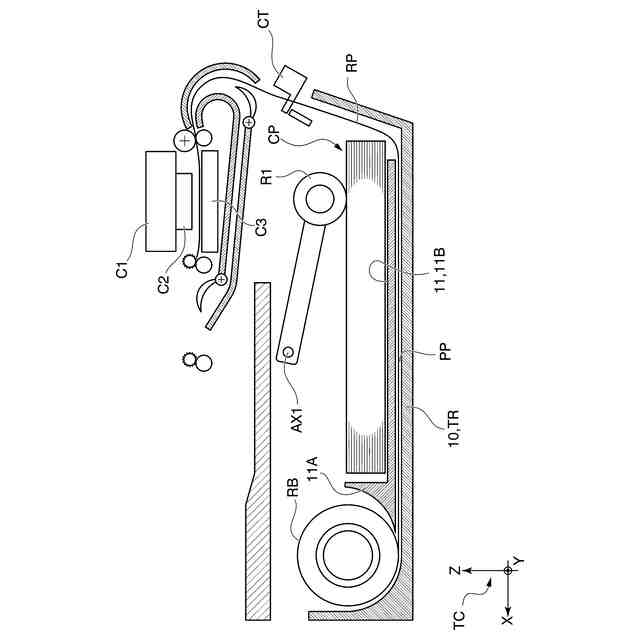

図２に示した給紙ユニット１０の側面図である。

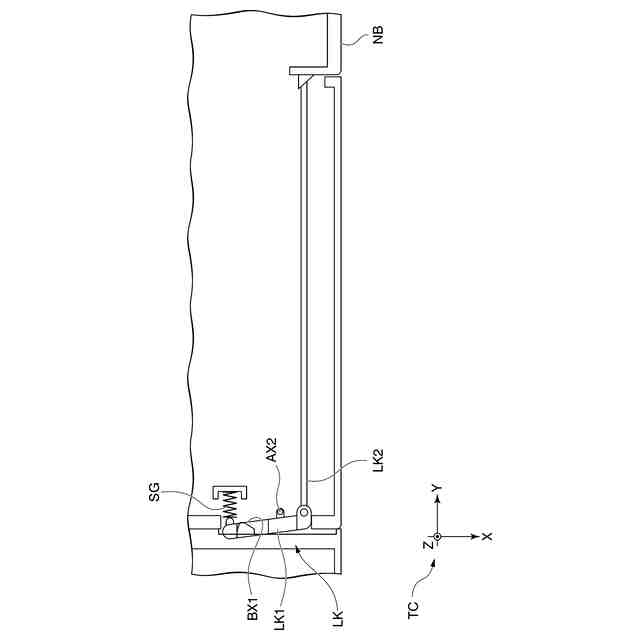

ロック部ＬＫによって給紙トレイＴＲが筐体ＢＸにロックされている様子の一例を示す図である。

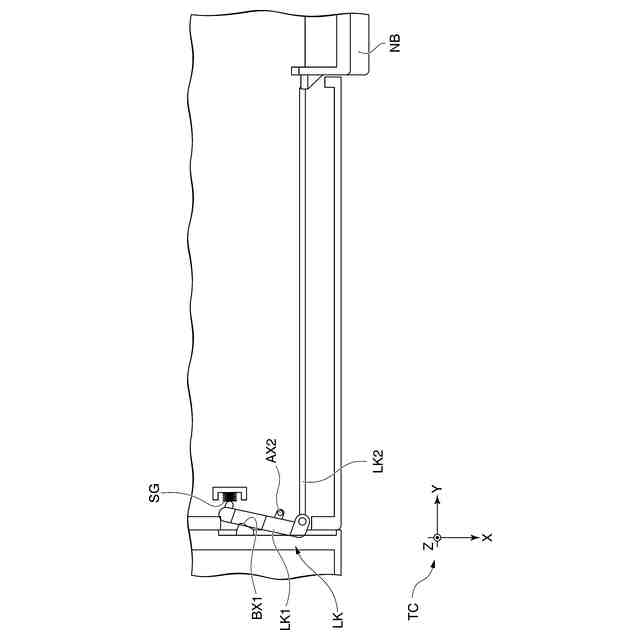

図４に示したロック部ＬＫによる給紙トレイＴＲの筐体ＢＸへのロックが解除された様子の一例を示す図である。

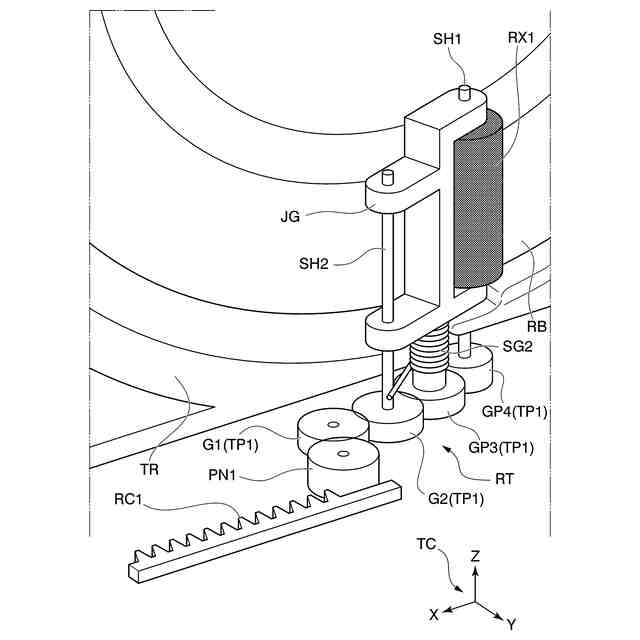

回転部ＲＴの構成の一例を示す斜視図である。

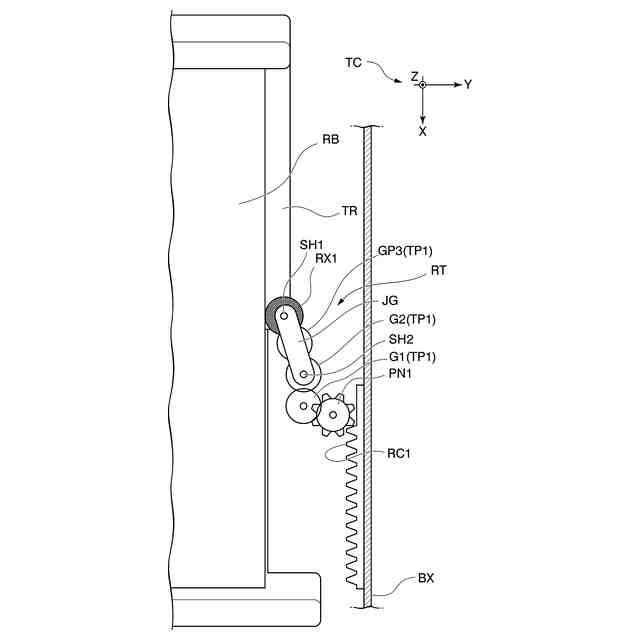

図６に示した回転部ＲＴの上面図である。

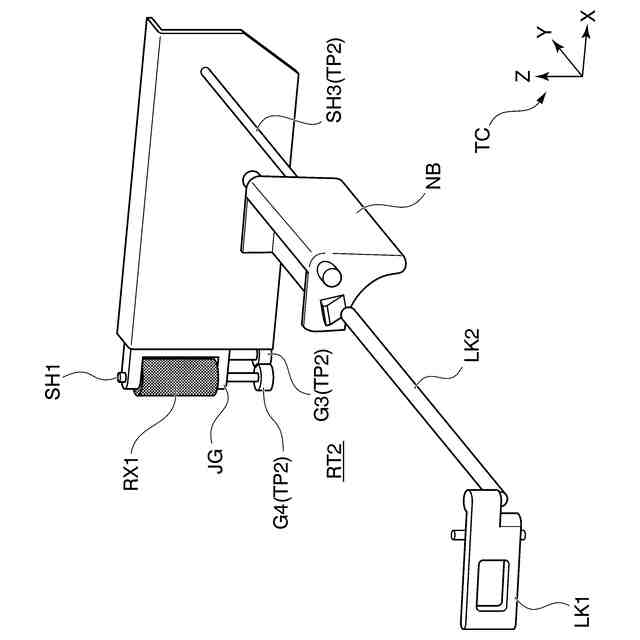

第１実施形態の変形例１に係る回転部ＲＴ２の構成の一例を示す斜視図である。
図８に示した回転部ＲＴ２を別の方向から見た斜視図である。
第１実施形態の変形例２に係る逆搬送部ＲＣ及び回転部ＲＴ３それぞれの構成の一例を示す側面断面図である。
給紙ユニット２０が備える操作部ＣＮ１及び回転部ＲＴ４それぞれの一例を示す斜視図である。
図１１に示した操作部ＣＮ１及び回転部ＲＴ４の上面図である。
レバーである操作部ＣＮ２が給紙トレイＴＲに設けられている様子の一例を示す図である。
給紙トレイＴＲにおいてレバーである操作部ＣＮ２が最も上の位置に位置している状態の回転部ＲＴ５の一例を示す斜視図である。
給紙トレイＴＲにおいてレバーである操作部ＣＮ２が最も下に位置している状態の回転部ＲＴ５の一例を示す斜視図である。
操作部ＣＮ３を備えた給紙ユニット２０の外観の一例を示す斜視図である。
回転部ＲＴ６の構成の一例を示す斜視図である。
図１７に示した回転部ＲＴ６の正面断面図である。
給紙ユニット２０が備える操作部ＣＮ４及び回転部ＲＴ７それぞれの構成の一例を示す図である。
給紙ユニット２０が備える操作部ＣＮ４及び回転部ＲＴ８それぞれの構成の一例を示す図である。
図２０に示した操作部ＣＮ４及び回転部ＲＴ８のそれぞれを別の方向から見た斜視図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
以下、本開示の第１実施形態について、図面を参照して説明する。
【００１０】
＜第１実施形態に係る印刷装置の概要＞
まず、第１実施形態に係る印刷装置の概要について説明する。
（【００１１】以降は省略されています）
