公開番号2025152757
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054820
出願日2024-03-28
発明の名称二次電池
出願人マツダ株式会社
代理人弁理士法人前田特許事務所
主分類H01M 10/6556 20140101AFI20251002BHJP(基本的電気素子)
要約【課題】二次電池の反応部位の均一化を図る。
【解決手段】正極タブ113(集電用タブ)を有する平板状の正電極110と、負極タブ123(集電用タブ)を有する平板状の負電極120と、電解質を保持するセパレータ130とが積層された積層体101を有する二次電池100であって、冷媒流路142を有し、前記積層体101に垂直な方向の熱流によって前記積層体101を冷却する冷却部140を備え、前記冷却部140は、前記集電用タブの近傍よりも、前記集電用タブから離れた領域の方が、冷却能力が低くなるように構成されている。
【選択図】図2
特許請求の範囲【請求項１】
集電用タブを有する平板状の正電極と、
集電用タブを有する平板状の負電極と、
電解質を保持するセパレータと、が積層された積層体を有する二次電池であって、
冷媒の流路を有し、前記積層体に垂直な方向の熱流によって前記積層体を冷却する冷却部を備え、
前記冷却部は、前記集電用タブの近傍よりも、前記集電用タブから離れた領域の方が、冷却能力が低くなるように構成されていることを特徴とする二次電池。
続きを表示（約 250 文字）【請求項２】
請求項１の二次電池であって、
前記冷却部は、前記流路の密度を異ならせることにより、前記集電用タブの近傍よりも、前記集電用タブから離れた領域の方が、冷却能力が低くなるように構成されていることを特徴とする二次電池。
【請求項３】
請求項１の二次電池であって、
前記正電極、および負電極は、それぞれ矩形の平板状に形成され、
前記正電極の集電用タブと、前記負電極の集電用タブとは、互いに反対方向に延設されていることを特徴とする二次電池。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二次電池に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、低温始動時に電池内を均一に温めるとともに、高温使用時には電池間を均一に冷却し、電池内の温度のバラツキを改善する技術として、幅広面と幅狭面を有する扁平状の電池を、幅広面同士を対向して複数積層した積層体と、幅広面と対向して積層体の外側から設けられた加熱手段と、幅狭面と対向して積層体の外側から設けられた冷却手段とを備える電池パックが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１９／０３９１１６号パンフレット
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１のように幅広面と対向して設けられた加熱手段と、幅狭面と対向して設けられた冷却手段とを設けても、電池内での反応を均一化することは必ずしも容易ではなかった。これは、電池セル内では、電流密度分布は一様ではなく、しかも、電流密度が大きい部分で局所的に温度が上昇すると、その部分では電気抵抗が低下するために、さらに電流密度が増大する正のフィードバックが働くことが要因であると考えられる。
【０００５】
本発明は、上記の点に鑑みてなされたものであり、反応部位の均一化を容易に図り得るようにすることを目的としている。
【課題を解決するための手段】
【０００６】
上記の目的を達成するために、
本発明は、
集電用タブを有する平板状の正電極と、
集電用タブを有する平板状の負電極と、
電解質を保持するセパレータと、が積層された積層体を有する二次電池であって、
冷媒の流路を有し、前記積層体に垂直な方向の熱流によって前記積層体を冷却する冷却部を備え、
前記冷却部は、前記集電用タブの近傍よりも、前記集電用タブから離れた領域の方が、冷却能力が低くなるように構成されていることを特徴とする。
【０００７】
これにより、集電用タブの近傍で温度を低下させて電気抵抗を相対的に大きくし、電流密度を低下させて、均一化させ、反応部位を分散させて温度上昇を均一化させることなどができる。
【発明の効果】
【０００８】
本発明では、反応部位の均一化を容易に図ることができる。
【図面の簡単な説明】
【０００９】
図１は、参考例に係る二次電池１００の構成を模式的に示す分解斜視図である。

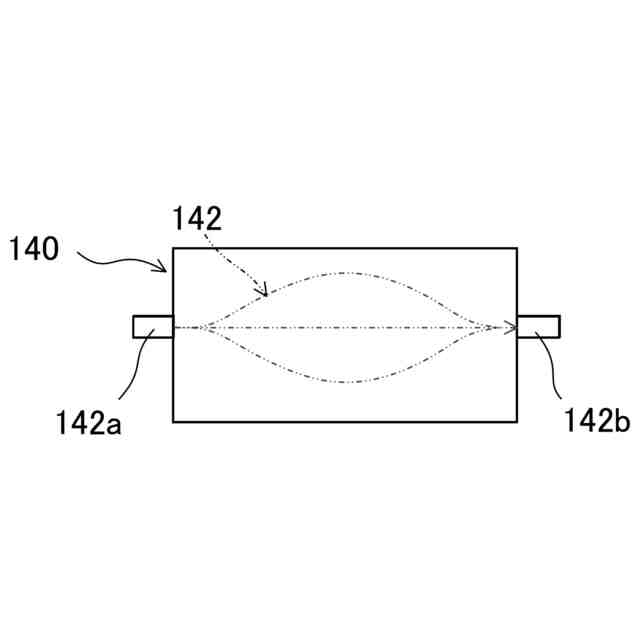

図２は、実施形態１に係る冷媒流路１４２の例を示す正面図である。
図３は、実施形態２に係る冷媒流路１４２の例を示す正面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態を図面に基づいて詳細に説明する。なお、以下の各実施形態や変形例、参考例において、他の実施形態等と同様の機能を有する構成要素については同一の符号を付して説明を省略する。
（【００１１】以降は省略されています）
