公開番号2025151131
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024052396
出願日2024-03-27
発明の名称インバータ装置
出願人マツダ株式会社
代理人弁理士法人前田特許事務所
主分類H02M 7/48 20070101AFI20251002BHJP(電力の発電,変換,配電)
要約【課題】インバータ装置の自己インダクタンスを低減する。

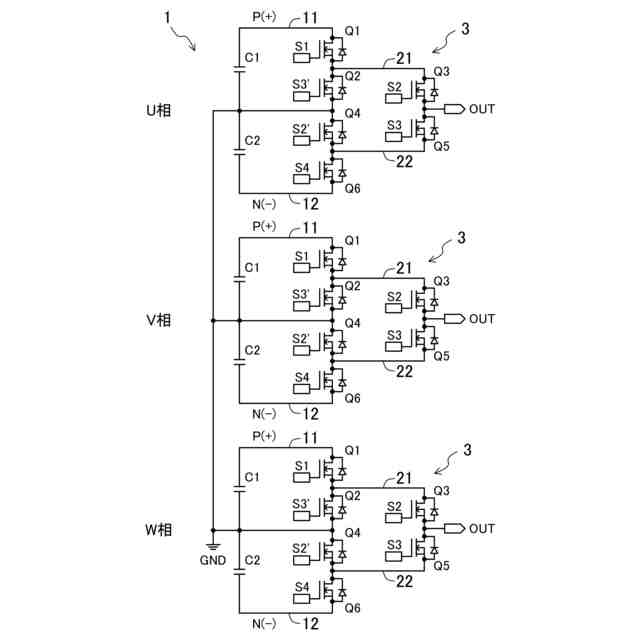

【解決手段】インバータ装置1は、第1配線層と第2配線層とを有する配線基板と、中間層に並べて配置され、一方の面にソースが設けられ、他方の面にドレインが設けられ複数のトランジスタQとを備える。複数のトランジスタQは、一方の面が第1配線層に対向して配置された第1トランジスタと、他方の面が第1配線層に対向して配置された第2トランジスタとを含み、第1トランジスタのソースと第2トランジスタのドレインとが、第1配線層の第1配線で接続されている。
【選択図】図2
特許請求の範囲【請求項１】
第１配線層と第２配線層とを有する配線基板と、

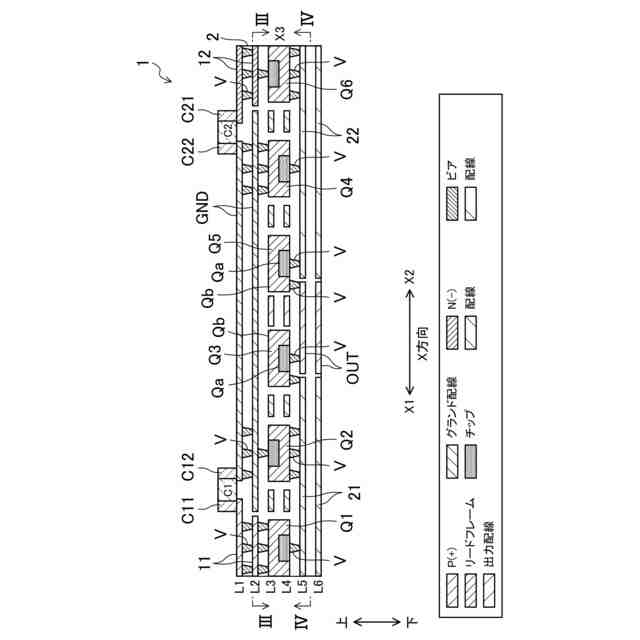

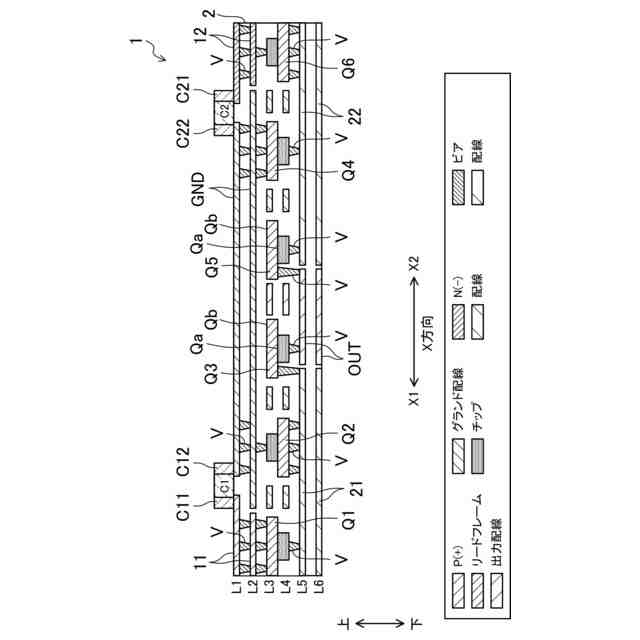

前記第１配線層と前記第２配線層の間の中間層に並べて配置され、一方の面にソースが設けられ、他方の面にドレインが設けられた複数のトランジスタとを備え、
前記複数のトランジスタは、前記一方の面が前記第１配線層に対向して配置された第１トランジスタと、前記他方の面が前記第１配線層に対向して配置された第２トランジスタとを含み、
前記第１トランジスタのソースと前記第２トランジスタのドレインとが、前記第１配線層の第１配線で接続されている、インバータ装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載のインバータ装置において、
前記複数のトランジスタは、前記一方の面が前記第１配線層に対向して配置された第３トランジスタを含み、
前記第１トランジスタのソースおよび前記第２トランジスタのドレインと、前記第３トランジスタのソースとが前記第１配線で接続されている、インバータ装置。
【請求項３】
請求項２に記載のインバータ装置において、
前記第１トランジスタ、前記第２トランジスタおよび前記第３トランジスタは、平面視において、直線状に配置されている、インバータ装置。
【請求項４】
第１配線層と第２配線層とを有する配線基板と、
前記第１配線層と前記第２配線層の間の中間層に並べて配置され、一方の面にソースと、当該ソースを囲むドレインとが設けられ、他方の面にドレインが設けられた複数のトランジスタとを備え、
前記複数のトランジスタは、
前記一方の面が前記第１配線層に対向して配置され、ソースが前記第１配線層の第１配線に接続された第１トランジスタと、
前記他方の面が前記第１配線層に対向して配置され、ソースが前記第２配線層の第２配線に接続され、ドレインが前記第１配線に接続された第２トランジスタと、
前記一方の面が前記第１配線層に対向して配置され、ソースが前記第１配線層の出力配線に接続され、ドレインが前記第１配線に接続された第３トランジスタと、
前記一方の面が前記第１配線層に対向して配置され、ソースが前記第１配線層の第３配線に接続され、ドレインが前記出力配線に接続された第４トランジスタと、
前記一方の面が前記第１配線層に対向して配置され、ソースが前記第３配線に接続され、ドレインが前記第２配線に接続された第５トランジスタと、
前記他方の面が前記第１配線層に対向して配置され、ドレインが前記第３配線に接続された第６トランジスタとを含む、インバータ装置。
【請求項５】
請求項４に記載のインバータ装置において、
前記インバータ装置は、それぞれに前記複数のトランジスタを備える３相のインバータ回路を備え、

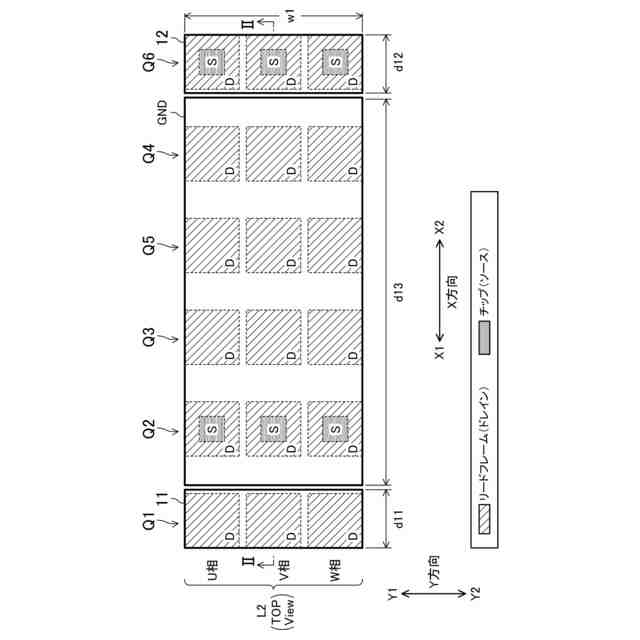

それぞれの前記インバータ回路において、前記複数のトランジスタは、平面視において、第１方向に直線状に並べて配置されており、

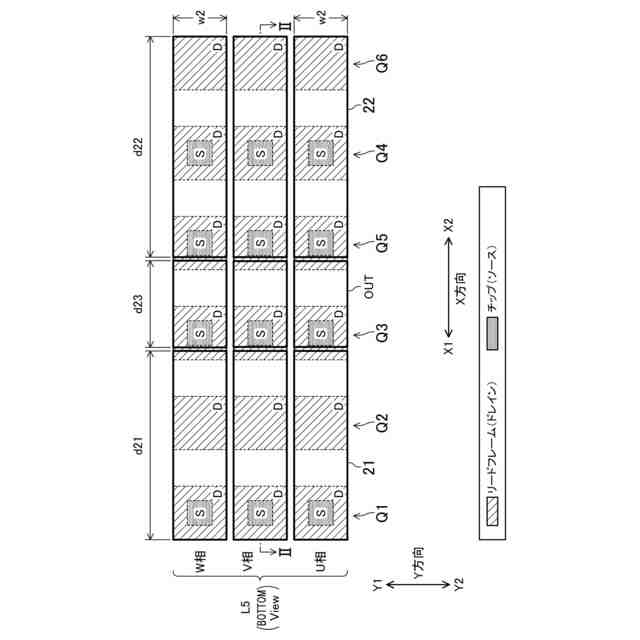

前記３相のインバータ回路は、平面視において前記第１方向と直交する第２方向に並べて配置されており、前記第２配線同士が、前記第２配線層において互いに接続されている、インバータ装置。

発明の詳細な説明【技術分野】
【０００１】
ここに開示された技術は、インバータ装置に関する技術分野に属する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
インバータ装置のパワー密度の向上に伴う高出力化が進み、インバータ装置のインダクタンスを低減する技術が求められている。
【０００３】
特許文献１には、直流－交流変換のインバータにおいて、配線インダクタンスを低減させるために、２本の配線導体を近接かつ平行に配置し、それぞれに異なる方向の電流を流すことで、相互インダクタンスを用いて配線インダクタンスを減少させる技術が示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００３－２５９６５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のインバータ装置は、トランジスタを基板の表面に実装して構成されている。しかしながら、トランジスタを基板表面に実装した場合、トランジスタと基板とを接続するボンディングワイヤの影響から自己インダクタンスを十分に低減できないという問題がある。
【０００６】
ここに開示された技術は斯かる点に鑑みてなされたものであり、インダクタンスが低減されたインバータ装置を提供することにある。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、ここに開示された技術では、インバータ装置を対象として、第１配線層と第２配線層とを有する配線基板と、前記第１配線層と前記第２配線層の間の中間層に並べて配置され、一方の面にソースが設けられ、他方の面にドレインが設けられた複数のトランジスタとを備え、前記複数のトランジスタは、前記一方の面が前記第１配線層に対向して配置された第１トランジスタと、前記他方の面が前記第１配線層に対向して配置された第２トランジスタとを含み、前記第１トランジスタのソースと前記第２トランジスタのドレインとが、前記第１配線層の第１配線で接続されている、構成とした。
【０００８】

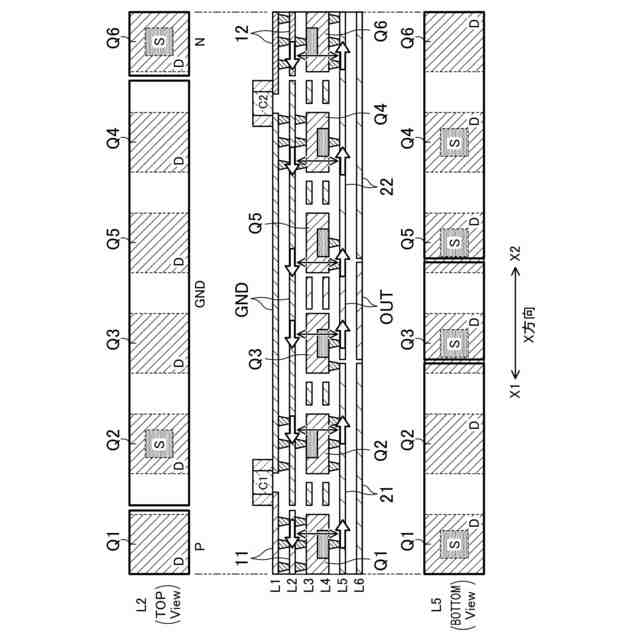

このように、第１配線層に対して、第１トランジスタの一方の面と第２トランジスタの他方の面を対向させて配置する、すなわち、第１トランジスタと第２トランジスタを反対向きに配置することで、第１トランジスタのソースと第２トランジスタのドレイン間を接続する第１配線を、短くかつ幅広にすることができる。これにより、配線インダクタンスを低減することができる。
【０００９】
さらに、第１配線を、幅広にすることができるので、第１トランジスタのソースおよび第２トランジスタのドレインと第１配線とを接続するビアを増やすことができるので、ビアによる自己インダクタンスの影響を低減することができる。
【発明の効果】
【００１０】
以上説明したように、ここに開示された技術によると、インバータ装置のインダクタンスを低減することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
