公開番号2025152133
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053883
出願日2024-03-28
発明の名称熱処理設備および浸炭焼入れ方法
出願人大同特殊鋼株式会社
代理人個人,個人,個人
主分類C21D 1/00 20060101AFI20251002BHJP(鉄冶金)
要約【課題】多段積み状態で一度に浸炭処理された被処理品群をガス焼入れもしくはプレスクエンチする場合の問題点を解消もしくは軽減することが可能な熱処理設備を提供する。
【解決手段】熱処理設備1は、真空チャンバ2と、真空チャンバ2の内部に並設された複数の浸炭室5と、被処理品Wを収容し所定の温度で保持する焼入前保持室7と、焼入前保持室7に隣接する搬送室8と、搬送室8に隣接するガス焼入室9と、を備えている。真空チャンバ2の内部に設けられた第1被処理品搬送機構64は、トレー61を介して複数段に重ねられた状態の被処理品Wを浸炭室5および焼入前保持室7に搬送する。搬送室8の内部に設けられた第2被処理品搬送機構74は、焼入前保持室7にて複数段に重ねられた状態の被処理品Wをトレー毎に分離して、ガス焼入室9に搬送する。
【選択図】図1
特許請求の範囲【請求項１】
金属製の被処理品の熱処理を行う熱処理設備であって、
真空チャンバと、
該真空チャンバの内部に並設された複数の浸炭室と、
前記被処理品を収容し所定の温度で保持する焼入前保持室と、
前記焼入前保持室に隣接する搬送室と、
前記搬送室に隣接するガス焼入室または復圧室と、
前記真空チャンバの内部に設けられ、前記浸炭室および前記焼入前保持室との間で前記被処理品を受渡しする第１被処理品搬送機構と、
前記搬送室の内部に設けられ、前記焼入前保持室、および、前記ガス焼入室または復圧室との間で前記被処理品を受渡しする第２被処理品搬送機構と、
を備え、
前記第１被処理品搬送機構は、トレーを介して複数段に重ねられた状態の前記被処理品を前記浸炭室および前記焼入前保持室に搬送するための動作制御を行う第１制御部を有し、
前記第２被処理品搬送機構は、前記焼入前保持室にて複数段に重ねられた状態の前記被処理品をトレー毎に分離して、前記ガス焼入室または復圧室に搬送するための動作制御を行う第２制御部を有する、熱処理設備。
続きを表示（約 290 文字）【請求項２】
加熱手段および冷却手段を有し、前記浸炭室で処理された前記被処理品に対し熱処理を行なう第２加熱室が前記真空チャンバの内部に更に設けられている、請求項１に記載の熱処理設備。
【請求項３】
請求項１に記載の熱処理設備を用いて浸炭焼入れを行う方法であって、
トレーを介して複数段に重ねられた状態の前記被処理品を前記浸炭室に装入し、真空浸炭処理を施すステップと、
前記真空浸炭処理の後、複数段に重ねられた状態の前記被処理品をトレー毎に分離して順次前記ガス焼入室または前記復圧室に搬送するステップと、を備えている、浸炭焼入れ方法。

発明の詳細な説明【技術分野】
【０００１】
この発明は金属製の被処理品の熱処理を行う熱処理設備およびこの熱処理設備を用いた浸炭焼入れ方法に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
近年、歪低減や後洗浄工程の省略によるコストダウンを目的として、不活性ガスを用いたガス焼入れが採用されている。例えば、下記特許文献１ではトレー上に載せた被処理品（鋼部品材料等）に対し浸炭からガス焼入れまでの一連の処理を行なう真空焼入れ処理設備が開示されている。ガス焼入れについては、従来の油焼入れ対比で焼入れ性が劣るため、ガス焼入れを適用できる被処理品が限定されてしまう問題があり、下記特許文献１ではガス冷却室と液冷却室の両方を備え、ガス焼入れもしくは油焼入れの何れかを選択して実施できるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－２０９５５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで焼入れ処理の上流工程である浸炭処理においては、多くの被処理品を複数段に重ねた状態で一度に処理することが製造効率を高める観点から有効である。しかしながら浸炭処理の場合と同様の多段積み状態でガス焼入れを実施した場合には、十分な冷却速度が得られず焼入れ性の低下を招いてしまう。
また浸炭処理に続く焼入れとしてプレスクエンチを実施する場合もあるが、プレスクエンチを実施するには被処理品を１個ずつ流して焼入れする必要があり、多くの被処理品を一度に浸炭処理した場合は、プレスクエンチ装置に順次搬送されるのを待つ過程で被処理品Ｗが外気に晒される時間が長くなり、プレスクエンチ実施前の被処理品に脱炭や温度分布のばらつきといった不具合が生じてしまう。
【０００５】
本発明は以上のような事情を背景とし、多段積み状態で一度に浸炭処理された被処理品群をガス焼入れもしくはプレスクエンチする場合の問題点を解消もしくは軽減することが可能な熱処理設備を提供することを目的とする。
【課題を解決するための手段】
【０００６】
而してこの発明の第１の局面の熱処理設備は次のように規定される。即ち、
金属製の被処理品の熱処理を行う熱処理設備であって、
真空チャンバと、
該真空チャンバの内部に並設された複数の浸炭室と、
前記被処理品を収容し所定の温度で保持する焼入前保持室と、
前記焼入前保持室に隣接する搬送室と、
前記搬送室に隣接するガス焼入室または復圧室と、
前記真空チャンバの内部に設けられ、前記浸炭室および前記焼入前保持室との間で前記被処理品を受渡しする第１被処理品搬送機構と、
前記搬送室の内部に設けられ、前記焼入前保持室、および、前記ガス焼入室または復圧室との間で前記被処理品を受渡しする第２被処理品搬送機構と、
を備え、
前記第１被処理品搬送機構は、トレーを介して複数段に重ねられた状態の前記被処理品を前記浸炭室および前記焼入前保持室に搬送するための動作制御を行う第１制御部を有し、
前記第２被処理品搬送機構は、前記焼入前保持室にて複数段に重ねられた状態の前記被処理品をトレー毎に分離して、前記ガス焼入室または復圧室に搬送するための動作制御を行う第２制御部を有する。
【０００７】
このように規定された第１の局面の熱処理設備では、多段積み状態で一度に浸炭処理された被処理品群を、第２被処理品搬送機構を用いてトレー毎に分離させて、１つのトレーに載っている少量の被処理品を順次下流側のガス焼入室または復圧室に供給することができるため、多段積み状態で一度に浸炭処理された被処理品群をガス焼入れもしくはプレスクエンチする場合の問題点を解消もしくは軽減することができる。
【０００８】
ここで、加熱手段および冷却手段を有し、前記浸炭室（第１加熱室）で処理された前記被処理品に対し熱処理を行なう第２加熱室を、前記真空チャンバの内部に更に設けることができる（第２の局面）。このようにすれば、浸炭された被処理品に対する中間冷却および再加熱を引き続き実行することができる。
【０００９】
この発明の第３の局面の浸炭焼入れ方法は次のように規定される。即ち、
第１の局面に記載の熱処理設備を用いて浸炭焼入れを行う方法であって、
トレーを介して複数段に重ねられた状態の前記被処理品を前記浸炭室に装入し、真空浸炭処理を施すステップと、
前記真空浸炭処理の後、複数段に重ねられた状態の前記被処理品をトレー毎に分離して順次前記ガス焼入室または前記復圧室に搬送するステップと、を備えている。
このように規定された第３の局面の浸炭焼入れ方法によれば、第１の局面と同等の効果を奏する。
【図面の簡単な説明】
【００１０】

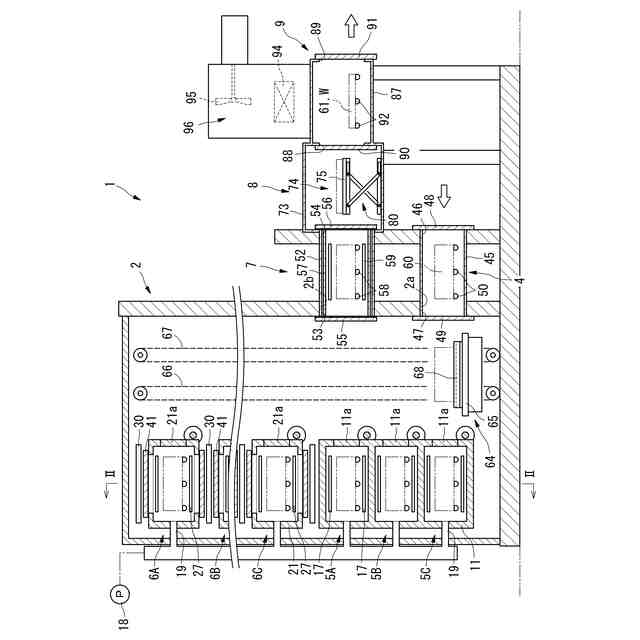

本発明の一実施形態の熱処理設備の概略全体構成を示した図である。
図１の熱処理設備におけるII－II断面図である。

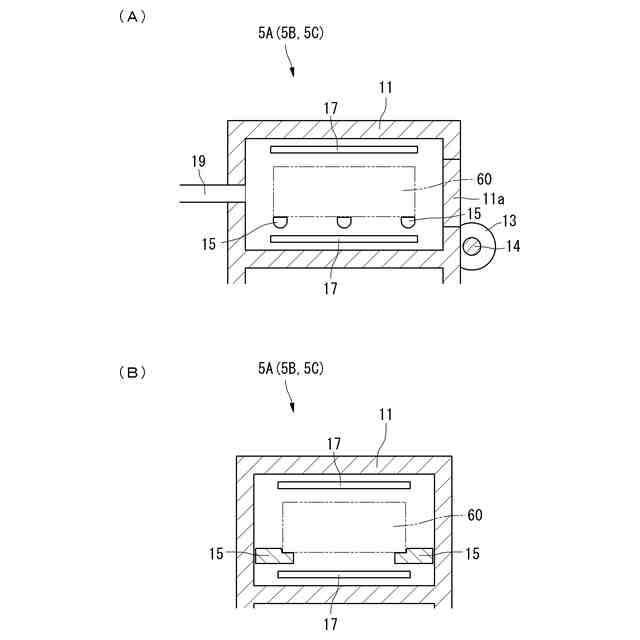

（Ａ）は図１の浸炭室を拡大して示した図である。（Ｂ）は図２の浸炭室を拡大して示した図である。

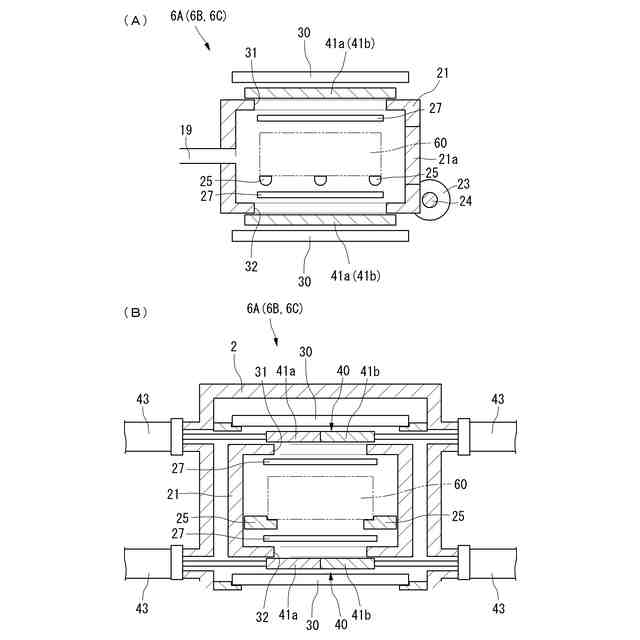

（Ａ）は図１の第２加熱室を拡大して示した図である。（Ｂ）は図２の第２加熱室を拡大して示した図である。

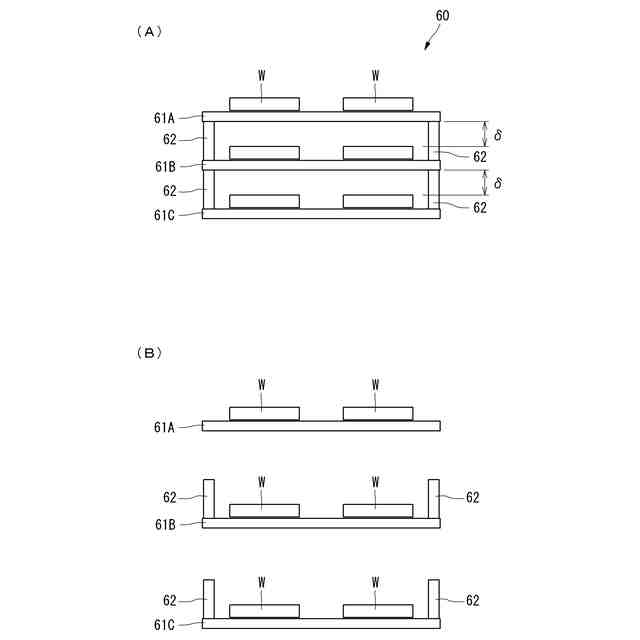

複数の被処理品Ｗを保持するトレー積層体を示した図である。

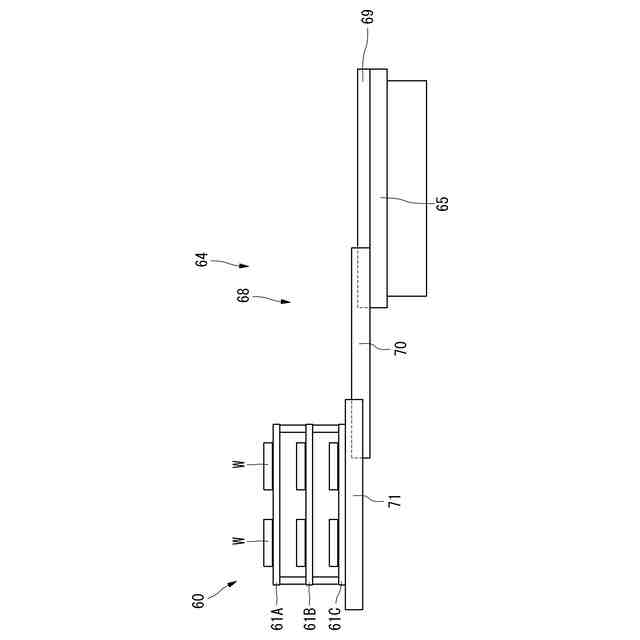

第１被処理品搬送機構についての説明図である。

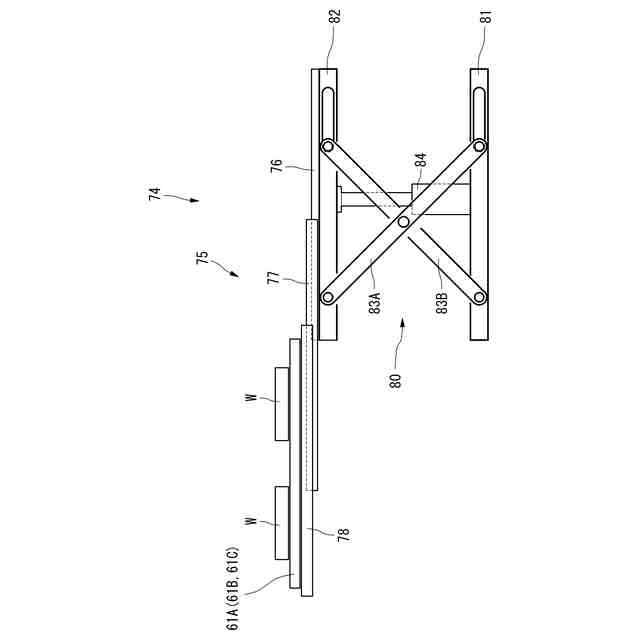

第２被処理品搬送機構についての説明図である。

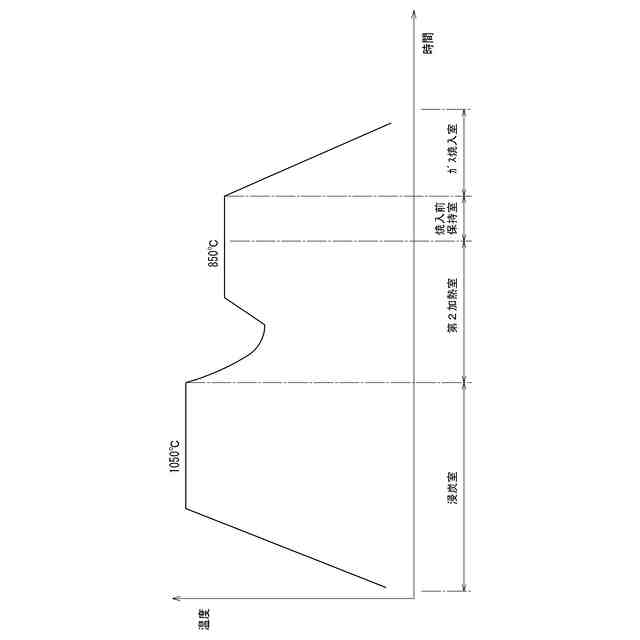

浸炭焼入れのヒートパターンの一例を示した図である。

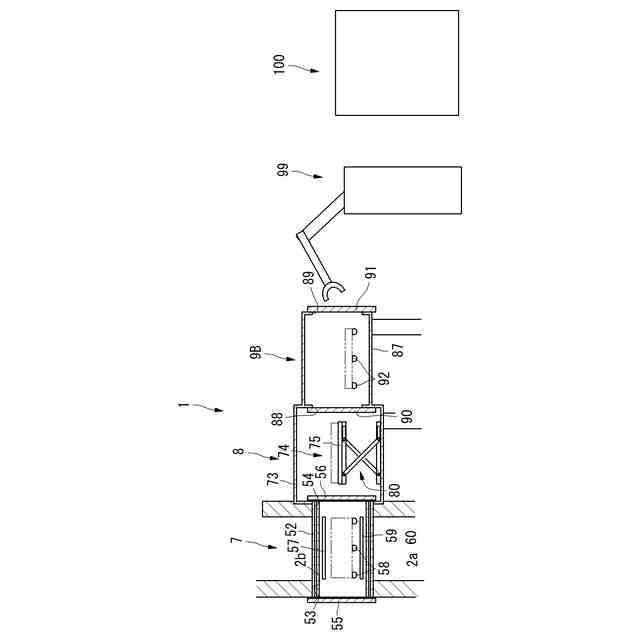

ガス焼入室に代えて復圧室を設けた変形例についての説明図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
