公開番号2025150813
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051919
出願日2024-03-27
発明の名称混合装置
出願人株式会社神戸製鋼所
代理人弁理士法人ATEN
主分類B29B 7/28 20060101AFI20251002BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】混合室からの材料の排出時に、混合室の内部に材料が残ることを抑制する。
【解決手段】混合室10は、材料を排出するための混合室排出口15を有し、材料が混合される部分である。圧力センサ71は、混合室10の内部の流体の圧力を検出する。ドア45は、混合室排出口15を開閉する。材料排出部43は、混合室排出口15を通った材料が排出される部分である。ドア45が混合室排出口15を閉じた状態で混合室10の内部の流体の圧力が調整され、圧力センサ71に検出された圧力(P10)が設定圧力Psになった場合に、コントローラ80は、混合室排出口15を開くようにドア45を動かす。設定圧力Psは、材料排出部43の内部の圧力よりも高い。
【選択図】図4
特許請求の範囲【請求項１】
材料を排出するための混合室排出口を有し、前記材料が混合される部分である混合室と、
前記混合室の内部の流体の圧力を検出する圧力センサと、
前記混合室排出口を開閉するドアと、
前記混合室排出口を通った前記材料が排出される部分である材料排出部と、
前記ドアの開閉を制御するコントローラと、
を備え、
前記ドアが前記混合室排出口を閉じた状態で前記混合室の内部の前記流体の圧力が調整され、前記圧力センサに検出された圧力が、前記材料排出部の内部の圧力よりも高い設定圧力になった場合に、前記コントローラは、前記混合室排出口を開くように前記ドアを動かす、
混合装置。
続きを表示（約 1,100 文字）【請求項２】
請求項１に記載の混合装置であって、
前記混合室の内部に前記流体を供給可能な流体供給部と、
前記混合室の内部の前記材料の有無を示す情報を検出する材料センサと、
を備え、
前記コントローラは、前記ドアが前記混合室排出口を開いた後に、前記材料センサに検出された情報に基づいて前記混合室の内部に前記材料が残っているか否かを判定し、
前記コントローラは、前記混合室の内部に前記材料が残っていると判定した場合、前記混合室排出口を閉じるように前記ドアを動かし、前記混合室の内部の圧力が前記設定圧力に昇圧されるように前記流体供給部を制御する、
混合装置。
【請求項３】
請求項２に記載の混合装置であって、
前記材料センサは、前記混合室の内部に配置されるロータの回転トルクを検出し、
前記コントローラは、前記材料センサに検出された前記ロータの回転トルクに基づいて、前記混合室の内部に前記材料が残っているか否かを判定する、
混合装置。
【請求項４】
請求項１に記載の混合装置であって、
前記ドアが前記混合室排出口を開閉することが可能となるように前記ドアを支持し、前記混合室の内部と連通するドア支持通路と、
前記ドア支持通路と前記ドアとの隙間を密閉するシールと、
材料侵入防止材と、
を備え、
前記シールは、前記シールの前記混合室側の部分に設けられた凹部であるシール凹部を備え、
前記材料侵入防止材は、前記シール凹部を前記混合室側から覆うように配置される、
混合装置。
【請求項５】
請求項１に記載の混合装置であって、
前記ドアが前記混合室排出口を開閉することが可能となるように前記ドアを支持し、前記混合室の内部と連通するドア支持通路と、
前記ドア支持通路と前記ドアとの隙間を密閉する複数のシールと、
を備え、
前記材料排出部は、前記ドア支持通路から分岐し、前記ドア支持通路を介して前記混合室の内部と連通するように構成され、
前記複数のシールのうち少なくとも１つの前記シールは、前記ドア支持通路から前記材料排出部が分岐する位置よりも、前記混合室とは反対側に配置される、
混合装置。
【請求項６】
請求項１に記載の混合装置であって、
前記混合室は、超臨界状態または亜臨界状態の作動流体の存在下で、前記材料が混合される部分である、
混合装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、材料を混合する混合装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば特許文献１に、混合装置（同文献ではゴム混練機）の混合室（同文献では混練室）の排出口から材料（同文献ではゴム）が排出されることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２１８６９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
混合室から材料を排出する時に、混合室の材料が排出口に入らず、混合室に材料が残る場合がある。
【０００５】
そこで、本発明は、混合室からの材料の排出時に、混合室の内部に材料が残ることを抑制することができる混合装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
混合装置は、混合室と、圧力センサと、ドアと、材料排出部と、コントローラと、を備える。前記混合室は、材料を排出するための混合室排出口を有する。前記混合室は、前記材料が混合される部分である。前記圧力センサは、前記混合室の内部の流体の圧力を検出する。前記ドアは、前記混合室排出口を開閉する。前記材料排出部は、前記混合室排出口を通った前記材料が排出される部分である。前記コントローラは、前記ドアの開閉を制御する。前記ドアが前記混合室排出口を閉じた状態で前記混合室の内部の前記流体の圧力が調整され、前記圧力センサに検出された圧力が、設定圧力になった場合に、前記コントローラは、前記混合室排出口を開くように前記ドアを動かす。前記設定圧力は、前記材料排出部の内部の圧力よりも高い。
【発明の効果】
【０００７】
上記の混合装置により、混合室からの材料の排出時に、混合室の内部に材料が残ることを抑制することができる。
【図面の簡単な説明】
【０００８】

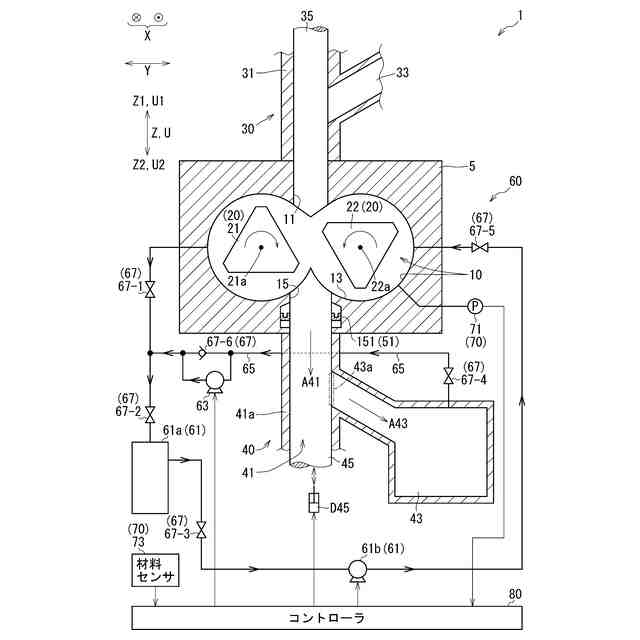

混合装置１の断面図である。
図１に示すドア支持通路４１などを示す断面図である。
図１に示す混合室底部１３などを上側Ｚ１から見た図である。
図１に示すコントローラ８０の処理のフローチャートである。

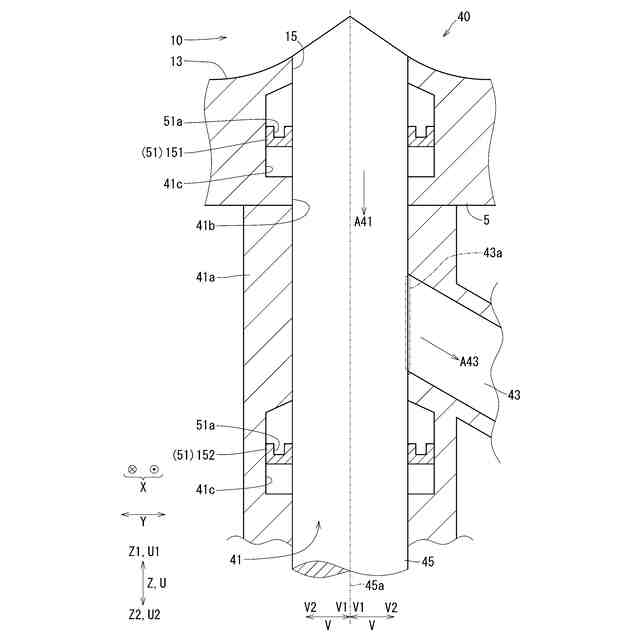

変形例の図２相当図である。
【発明を実施するための形態】
【０００９】
図１～図４を参照し、実施形態の混合装置１について説明する。
【００１０】
混合装置１は、図１に示すように、材料を混合する装置である。混合装置１で行われる「混合」は、混練でもよく（混合装置１は混練装置でもよく）、攪拌でもよい（混合装置１は攪拌装置でもよい）。混合装置１は、例えばバッチ式である。
（【００１１】以降は省略されています）
