公開番号2025150376
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051218
出願日2024-03-27
発明の名称緩衝材、梱包材及び梱包品
出願人セイコーエプソン株式会社
代理人個人,個人
主分類B65D 81/113 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】緩衝材の破損を防ぎ易いうえ、緩衝材の大型化を抑制できる緩衝材、梱包材及び梱包品を提供する。
【解決手段】緩衝材30は、被梱包物70が有する突状の端部(一例として突部82)を保護する。緩衝材30は、緩衝部材50と、補強部材60と、を有する。緩衝部材50は、被梱包物70の端部を覆うように収容可能な凹部51を有する。緩衝部材50は、柔軟性を有する第1材料により形成される。補強部材60は、凹部51に収容され、第1材料よりも硬質な第2材料により形成される。補強部材60は、凹部51が被梱包物70の端部を収容した際に、被梱包物70の端部の突出方向Z1において、被梱包物70の端部と緩衝部材50との間に位置する。
【選択図】図10
特許請求の範囲【請求項１】
突状の端部を有する被梱包物の前記端部を保護する緩衝材であって、
前記被梱包物の前記端部を覆うように収容可能な凹部を有し、柔軟性を有する第１材料により形成される緩衝部材と、
前記凹部に収容され、前記第１材料よりも硬質な第２材料により形成される補強部材と、を有し、
前記補強部材は、前記凹部が前記被梱包物の前記端部を収容した際に、前記被梱包物の前記端部の突出方向において、前記被梱包物の前記端部と前記緩衝部材との間に位置することを特徴とする緩衝材。
続きを表示（約 870 文字）【請求項２】
請求項１に記載の緩衝材において、
前記補強部材は、前記突状の端部と対向する面を有し、前記凹部の深さ方向に対して前記面が交差する向きに配置され、且つ前記突状の端部が前記補強部材の前記面に対して投影された投影面積よりも大きな面積を有する板材であることを特徴とする緩衝材。
【請求項３】
請求項１に記載の緩衝材において、
前記補強部材は、前記凹部に圧入された状態で収容されることを特徴とする緩衝材。
【請求項４】
請求項２に記載の緩衝材において、
前記補強部材は、前記凹部に対して前記凹部の内周面に対して全周の一部で圧入されることを特徴とする緩衝材。
【請求項５】
請求項１に記載の緩衝材において、
前記第１材料及び前記第２材料は、独立気泡構造を有する樹脂材料であることを特徴とする緩衝材。
【請求項６】
請求項５に記載の緩衝材において、
前記第１材料の発泡倍率は、１．２以上且つ５倍以下の範囲内の値であり、
前記第２材料の発泡倍率は、２０以上且つ８０倍以下の範囲内の値であることを特徴とする緩衝材。
【請求項７】
請求項１に記載の緩衝材において、
前記補強部材が導電性を有することを特徴とする緩衝材。
【請求項８】
請求項１に記載の緩衝材において、
前記第１材料は、ポリプロピレン発泡樹脂材料であり、
発泡倍率が１．２倍以上且つ５倍以下の範囲内の値を有することを特徴とする、緩衝材。
【請求項９】
請求項１に記載の緩衝材において、
前記凹部の内側は第１の色で形成され、
前記補強部材は、前記第１の色と異なる第２の色で形成されていることを特徴とする緩衝材。
【請求項１０】
請求項１に記載の緩衝材において、
前記補強部材は切り欠きを有することを特徴とする緩衝材。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、緩衝材、梱包材及び梱包品に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
例えば、特許文献１には、緩衝材は、製品を衝撃から保護する梱包材（緩衝材の一例に相当）が開示されている。製品は、例えばは、単票専用のプリンターと、ロール紙に挿通する芯棒とである。プリンターを、その両端をカバーする一対の梱包材で挟んだ状態で包装箱中に挿入して梱包する梱包品が開示されている。この梱包品は、両梱包材に予め軸受け孔を形成しておいて、その中に、ロール紙に挿通する芯棒を挿入支持した状態で、包装箱中に内蔵する構成である。
【先行技術文献】
【特許文献】
【０００３】
特開平７－６１６５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載された梱包材では、例えば、梱包品を誤って落下させ場合、芯棒による梱包材の貫通や破損を招く虞がある。そのため、芯棒による梱包材の貫通や破損を防ぐため、梱包材の厚さを少なくとも芯棒の軸方向に厚くする必要がある。その結果、製品の梱包サイズが大きくなってしまうという課題がある。また、芯棒のような棒状の被梱包物に限らず、突部や突起等の突状の端部を有する被梱包物を緩衝材で保護する構成であれば、梱包品の落下時に、被梱包物の突状の端部が緩衝材を貫通したり破損させたりする虞がある。そのため、梱包材の厚さを厚くする必要があり、梱包品のサイズが大きくなってしまうという同様の課題がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する緩衝材は、突状の端部を有する被梱包物の前記端部を保護する緩衝材であって、前記被梱包物の前記端部を覆うように収容可能な凹部を有し、柔軟性を有する第１材料により形成される緩衝部材と、前記凹部に収容され、前記第１材料よりも硬質な第２材料により形成される補強部材と、を有し、前記補強部材は、前記凹部が前記被梱包物の前記端部を収容した際に、前記被梱包物の前記端部の突出方向において、前記被梱包物の前記端部と前記緩衝部材との間に位置する。
【０００６】
上記課題を解決する梱包材は、上記緩衝材と、前記緩衝材を収容する梱包箱と、を備える。
上記課題を解決する梱包品は、上記梱包材と、前記被梱包物と、を備える。
【図面の簡単な説明】
【０００７】
図１は、一実施形態における梱包品の一例を示す斜視図である。

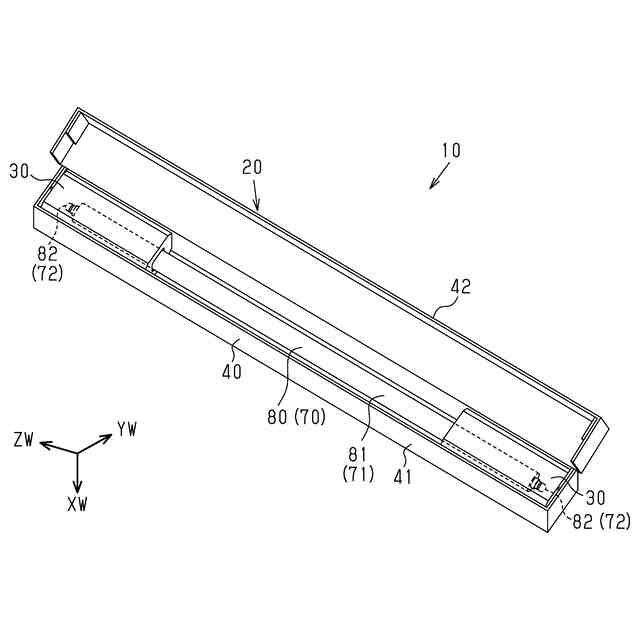

図２は、梱包品の箱の蓋を開けた状態を示す斜視図である。

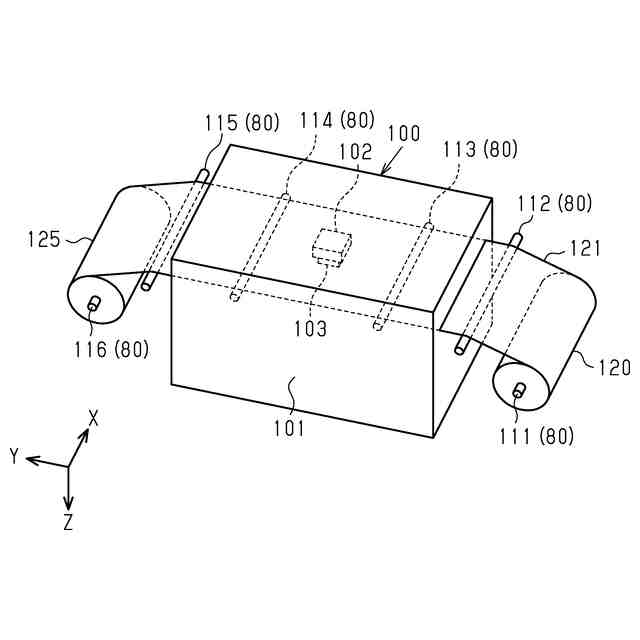

図３は、記録装置の模式斜視図である。
図４は、梱包材と被梱包物の一例を示す斜視図である。
図５は、梱包材と被梱包物の一例を示す分解斜視図である。
図６は、被梱包物を示す斜視図である。

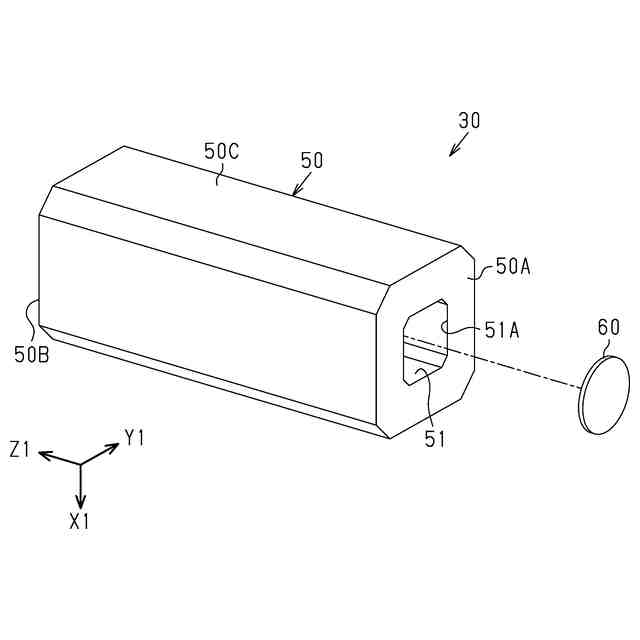

図７は、緩衝材を示す分解斜視図である。

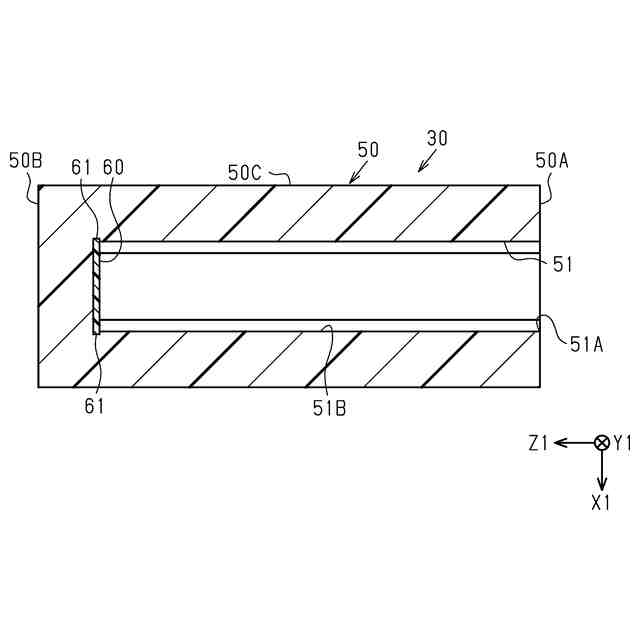

図８は、緩衝材を示す側断面図である。
図９は、緩衝部材と補強部材との寸法を示す平面図である。
図１０は、被梱包物の端部を覆う緩衝材を示す側断面図である。
図１１は、落下衝撃を受ける梱包品を示す模式図である。
図１２は、比較例の緩衝材が梱包品の落下衝撃時に受ける応力を示す模式断面図である。
図１３は、実施例の緩衝材が梱包品の落下衝撃時に受ける応力を示す模式断面図である。
図１４は、変更例における被梱包物の端部を覆う緩衝材を示す側断面図である。
図１５は、補強部材の変更例を示す斜視図である。
【発明を実施するための形態】
【０００８】
以下、緩衝材、梱包材及び梱包品の実施形態について、図１～図１３を参照して説明する。まず図１、図２を参照して、梱包品及び梱包材の全体概要を説明する。
＜梱包品１０及び梱包材３０の全体概要＞
図１は、梱包品１０を示す。図２は、梱包箱４０の蓋４２が開けられた状態にある梱包品１０を示す。図１、図２に示すように、梱包品１０は、梱包材２０と、被梱包物７０と、を備える。梱包品１０は、被梱包物７０が梱包材２０により梱包されることによって構成される。梱包材２０は、緩衝材３０と、緩衝材３０を収容する梱包箱４０とを備える。梱包箱４０は、被梱包物７０を収容する。緩衝材３０は、梱包箱４０と、被梱包物７０との間に介装される。つまり、被梱包物７０は、緩衝材３０を介して梱包箱４０に収容されている。
【０００９】
以下では、説明の便宜上、梱包箱４０に固定された梱包箱座標系を導入する。梱包箱座標系は、互いに直交する、ＸＷ軸、ＹＷ軸、及びＺＷ軸を有する３軸の座標系である。ＺＷ軸は、梱包箱４０に収容された棒状の部材８０の長手方向と平行なＺＷ方向に延在する。ＺＷ方向は、棒状の部材８０の軸線方向において１つの端部７２に向かう方向である。ＸＷ軸は、ＺＷ方向に直交するＸＷ方向に延在する。ＹＷ軸は、ＺＷ方向及びＸＷ方向に直交するＹＷ方向に延在する。なお、ＸＷ軸、ＹＷ軸、及び、ＺＷ軸は、互いに直交することに限定されず、互いに交差するものであればよい。また、以下では、ＸＷ方向の反対の方向を－ＸＷ方向、ＹＷ方向の反対の方向を－ＹＷ方向、ＺＷ方向の反対の方向を－ＺＷ方向とそれぞれ記す。
【００１０】
図１，図２に示すように、梱包材２０は、被梱包物７０を収容可能な梱包箱４０と、梱包箱４０に収容された被梱包物７０の端部７２を保護するための緩衝材３０と、を備える。被梱包物７０は、本体７１と、突状の端部７２とを有する。梱包箱４０は、箱本体４１と、蓋４２とを備える。蓋４２は、箱本体４１と接続されている。
（【００１１】以降は省略されています）
