公開番号2025149275
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049818
出願日2024-03-26
発明の名称油圧機器
出願人日立建機株式会社
代理人弁理士法人広和特許事務所
主分類F04B 53/16 20060101AFI20251001BHJP(液体用容積形機械;液体または圧縮性流体用ポンプ)
要約【課題】ケーシング本体やシール構造の大型化を抑えつつ、油路を流れる油液が外部に漏れ出るのを防止できるようにする。

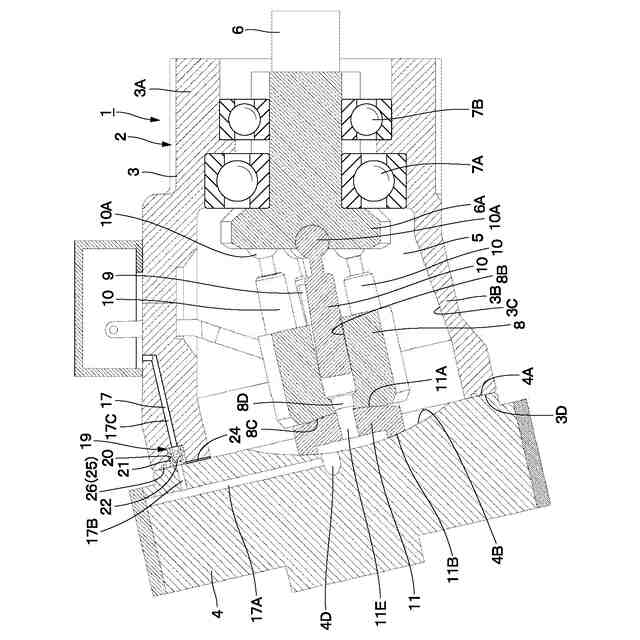

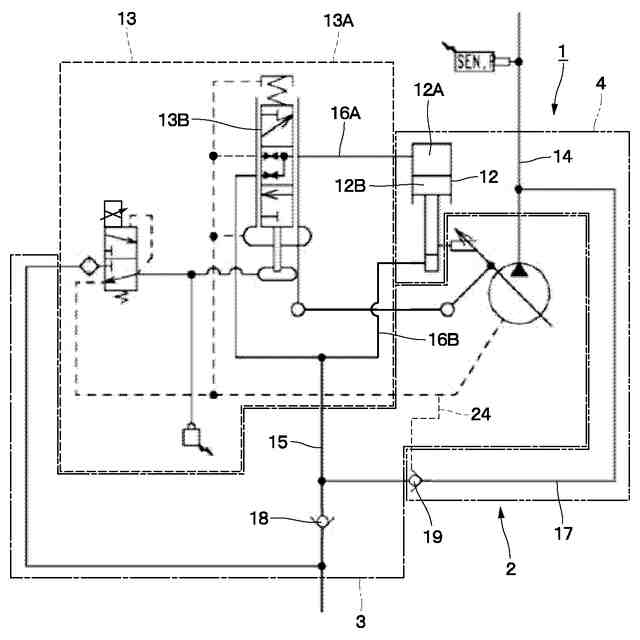

【解決手段】ポンプケーシング3の端面3Dには、切換油路17の途中に位置してポンプケーシング3の端面3Dに開口して設けられたバルブシート収容室20の開口端とケーシング本体2内のドレン室5とを連通する溝部24を設ける構成としている。これにより、バルブシート収容室20の内面20Bとバルブシート21の筒部21Aとの間から漏れ出た圧油は、溝部24を通じてドレン室5に排出することができる。
【選択図】図3
特許請求の範囲【請求項１】
第１ケーシングの端面と第２ケーシングの端面とが当接することで内部にドレン室が形成されるケーシング本体と、
前記第１ケーシングと前記第２ケーシングとに亘って延び、油液が流通する油路と、
前記油路の途中に位置して前記第１ケーシングの前記端面に開口して設けられたバルブシート収容室と、
前記バルブシート収容室に収容され、内部が前記油路に連通すると共に弁座が形成された円筒状のバルブシートと、
前記バルブシート内に設けられ、油液が前記油路を前記第２ケーシングから前記第１ケーシングに向けて流れるときに前記弁座から離座し、前記第１ケーシングから前記第２ケーシングに向けて流れるときに前記弁座に着座する弁体と、
を備えた油圧機器において、
前記第１ケーシングの前記端面と前記第２ケーシングの前記端面とのうち少なくとも一方の端面には、前記バルブシート収容室の開口端と前記ドレン室とを連通する溝部を設ける構成としたことを特徴とする油圧機器。
続きを表示（約 440 文字）【請求項２】
請求項１に記載の油圧機器において、
前記バルブシートは、前記第２ケーシングの前記端面に対面する対向面の外周側を縮径することによって縮径段部を備え、
前記第２ケーシングの前記端面と前記縮径段部との間には、環状の隙間が形成され、
前記溝部は、前記隙間と前記ドレン室とを連通していることを特徴とする油圧機器。
【請求項３】
請求項１に記載の油圧機器において、
前記第１ケーシングの前記端面と前記第２ケーシングの前記端面との間には、前記ドレン室を取り囲んでシール部材が設けられ、
前記シール部材は、前記バルブシート収容室よりも前記ドレン室から離れた外側を通して配置されていることを特徴とする油圧機器。
【請求項４】
請求項１に記載の油圧機器において、
前記ケーシング本体の前記ドレン室には、シリンダブロックのシリンダ穴でピストンが往復動する回転機構を備えていることを特徴とする油圧機器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、例えば、油圧ショベル、油圧クレーン等の建設機械に搭載され、油圧ポンプ、油圧モータとして用いられる液圧回転機等の油圧機器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
油圧機器の代表例となる液圧回転機は、第１ケーシングの端面と第２ケーシングの端面とが当接することで内部にドレン室が形成されるケーシング本体と、ドレン室に設けられ、シリンダ内でピストンが往復動する回転機構と、を備えている（特許文献１）。ケーシング本体には、例えば、第１ケーシングと第２ケーシングとに亘って延び、油液が流通する油路が設けられている。
【０００３】
また、液圧回転機には、動作を制御するための様々な種類の弁が設けられている。弁の一種としては、油液の流れを制御する逆止弁があり、例えば、前述した油路に設けられている。この逆止弁は、油路の途中に位置して第１ケーシングの端面に開口して設けられたバルブシート収容室と、バルブシート収容室に収容され、内部が油路に連通すると共に弁座が形成された円筒状のバルブシートと、バルブシート内に設けられて弁座に離着座する弁体と、を備えている。この逆止弁は、油液が油路を第２ケーシングから第１ケーシングに向けて流れるときに弁座から弁体が離座し、第１ケーシングから第２ケーシングに向けて流れるときに弁座に弁体が着座する構成となっている。
【０００４】
ここで、油路には、高圧な作動油（圧油）が流れるから、バルブシート収容室とバルブシートとの隙間、第１ケーシングの端面と第２ケーシングの端面との隙間を通じて圧油が外部に漏れる虞がある。そこで、逆止弁は、バルブシートの外周側にＯリングを設け、バルブシート収容室とバルブシートとの間をシールしている（特許文献２）。
【先行技術文献】
【特許文献】
【０００５】
特開平７－５４７６７号公報
特開２００７－５６９４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ところで、特許文献２の発明のように、バルブシートの外周側にＯリングを円筒状に設けた構成では、油圧ポンプからの高圧の圧油が油路内を流れ、かつＯリングが微小に移動する可能性がある。この場合、油圧ポンプの吐出圧力脈動による微振動でバルブシートが振動することで、Ｏリングの耐久性が低下する虞がある。このために、油圧ポンプの吐出圧力脈動による微振動を生じる油路に逆止弁を設ける場合には、Ｏリングが摺動する面の仕上げを良くしたり、ダストや異物の侵入を防いだり等の対策が必要である。これに伴い、シール構造が大型化し、部品点数も増大してしまうという問題がある。
【０００７】
そこで、微振動によるＯリングの耐久性の低下を防止するために、バルブシート収容室を囲むように第１ケーシングの端面に環状の溝を形成し、この溝に設けたＯリングを第２ケーシングの端面に押し付けることにより、油液の漏れを防止することが考えられる。しかし、環状の溝を設けるには、大きなスペースが必要になるから、液圧回転機が大型化してしまうという問題がある。
【０００８】
本発明の一実施形態の目的は、ケーシング本体やシール構造の大型化を抑えつつ、油路を流れる油液が外部に漏れ出るのを防止できるようにした油圧機器を提供することにある。
【課題を解決するための手段】
【０００９】
本発明の一実施形態は、第１ケーシングの端面と第２ケーシングの端面とが当接することで内部にドレン室が形成されるケーシング本体と、前記第１ケーシングと前記第２ケーシングとに亘って延び、油液が流通する油路と、前記油路の途中に位置して前記第１ケーシングの前記端面に開口して設けられたバルブシート収容室と、前記バルブシート収容室に収容され、内部が前記油路に連通すると共に弁座が形成された円筒状のバルブシートと、前記バルブシート内に設けられ、油液が前記油路を前記第２ケーシングから前記第１ケーシングに向けて流れるときに前記弁座から離座し、前記第１ケーシングから前記第２ケーシングに向けて流れるときに前記弁座に着座する弁体と、を備えた油圧機器において、前記第１ケーシングの前記端面と前記第２ケーシングの前記端面とのうち少なくとも一方の端面には、前記バルブシート収容室の開口端と前記ドレン室とを連通する溝部を設ける構成としたことにある。
【発明の効果】
【００１０】
本発明の一実施形態によれば、油圧機器は、部品点数およびケーシング本体やシール構造の大型化を抑えつつ、油路を流れる油液が外部に漏れ出るのを防止できるから、弁部の組立および分解が容易になる。また、シール部の信頼性の向上が図られる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
