公開番号2025148788
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049086
出願日2024-03-26
発明の名称チップ放熱システム
出願人株式会社アイシン
代理人Knowledge Partners弁理士法人
主分類H01L 23/12 20060101AFI20251001BHJP(基本的電気素子)
要約【課題】放射される電磁波の周波数を高周波数側にシフトさせることが可能な技術を提供する。
【解決手段】基板20と、前記基板20に固定されるチップ30と、前記チップ30の熱を放熱させる放熱器40と、を備え、前記基板20は、前記放熱器40を電気的に接地して支持する接地支持部50と、前記基板20の実装面に平行な方向において、前記チップ30からの距離が前記接地支持部50よりも遠い位置で前記放熱器40を電気的に絶縁して支持する絶縁支持部60と、を備える、チップ放熱システム10を構成する。
【選択図】図1
特許請求の範囲【請求項１】
基板と、
前記基板に固定されるチップと、
前記チップの熱を放熱させる放熱器と、を備え、
前記基板は、
前記放熱器を電気的に接地して支持する接地支持部と、
前記基板の実装面に平行な方向において、前記チップからの距離が前記接地支持部よりも遠い位置で前記放熱器を電気的に絶縁して支持する絶縁支持部と、を備える、
チップ放熱システム。
続きを表示（約 320 文字）【請求項２】
前記基板の前記絶縁支持部は、開口部および内周面が絶縁体によって形成された穴を備え、
前記放熱器は、前記放熱器が備える凸部が前記穴に挿入され、前記絶縁体と接した状態で前記基板に支持される、
請求項１に記載のチップ放熱システム。
【請求項３】
前記基板の前記接地支持部は、開口部および内周面の少なくとも一部に前記基板の接地配線が形成された基板側ネジ穴を備え、
前記放熱器は、前記放熱器が備える放熱器側ネジ穴と前記基板側ネジ穴とに挿入されたネジにより、前記放熱器が前記接地配線に電気的に接続した状態で前記基板に支持される、
請求項１または請求項２に記載のチップ放熱システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、チップ放熱システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
高周波信号が利用される集積回路のチップや当該チップが固定される基板の周辺には電磁波が放射され得る。しかし、特定の周波数帯域において基準を超える電磁波の放射があると、他の機器に対する影響があるなどの問題が生じるため、放射される電磁波の強度や周波数を既定の範囲内に抑制する必要がある。なお、放射される電磁波の周波数を制御する技術として特許文献１のような技術が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－６８０２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
基板上の回路から放射される電磁波の周波数は、回路によって異なり得る。従来の技術において、特定の用途に用いられる回路から放射される電磁波を抑制することができない場合、別の技術を用いて電磁波の周波数を制御する必要が生じる。
本発明は、上記課題に鑑みてなされたものであり、放射される電磁波の周波数を高周波数側にシフトさせることが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【０００５】
上記の目的を達成するために、チップ放熱システムは、基板と、前記基板に固定されるチップと、前記チップの熱を放熱させる放熱器と、を備え、前記基板は、前記放熱器を電気的に接地して支持する接地支持部と、前記基板の実装面に平行な方向において、前記チップからの距離が前記接地支持部よりも遠い位置で前記放熱器を電気的に絶縁して支持する絶縁支持部と、を備える。
【０００６】
チップに対して熱的に接続される放熱器は、チップから放射される電磁波のアンテナとして作用し得る。このため、放熱器がアンテナとなる場合における共振周波数が、チップから放射される電磁波の周波数と一致しているか、または近いと、放熱器から電磁波が放射され、周囲にノイズとして伝わってしまう。放熱器がアンテナとなる場合の共振周波数特性は、放熱器が接地されている位置を変化させることによって制御可能である。
【０００７】
放熱器を基板によって支持する場合、基板の実装面に平行な方向において、放熱器の外周側において支持する構成が一般的である。また、一般的には、チップの周辺においても放熱器が支持される。放熱器がアンテナとなる場合、接地されている支持部に囲まれる範囲が大きいほど共振周波数が低くなる傾向にある。従って、基板の実装面に平行な方向において、放熱器の外周側において接地して支持すると、比較的低い共振周波数となる。チップから放射される電磁波の周波数が、当該共振周波数に近い場合、放熱器を介してノイズが外部に放射され得る。
【０００８】
しかし、放熱器を電気的に接地して支持する接地支持部をチップの周辺に設け、チップからの距離が接地支持部よりも遠い位置で放熱器を電気的に絶縁して支持する絶縁支持部を設ければ、接地された支持部を、比較的狭い範囲に集めることができる。この構成によれば、放熱器の外周部を接地して支持する構成と比較して、放射される電磁波の周波数を高周波数側にシフトさせることが可能である。
【図面の簡単な説明】
【０００９】

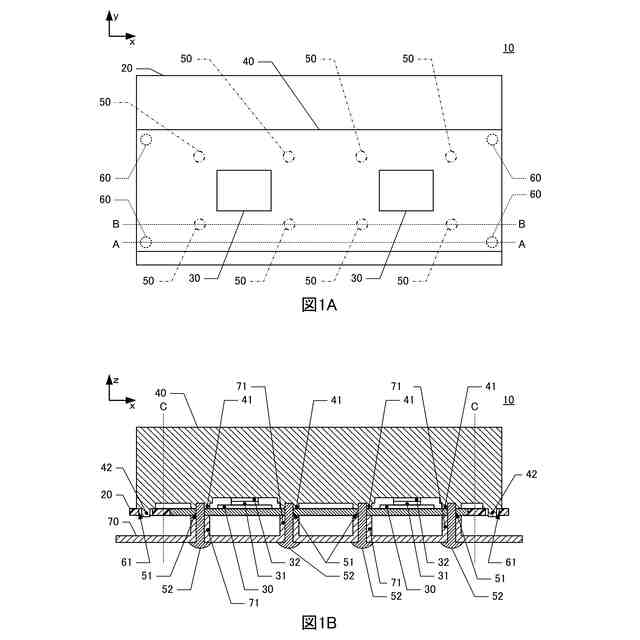

図１Ａはチップ放熱システムを示す平面図であり、図１Ｂはチップ放熱システムを示す断面図である。

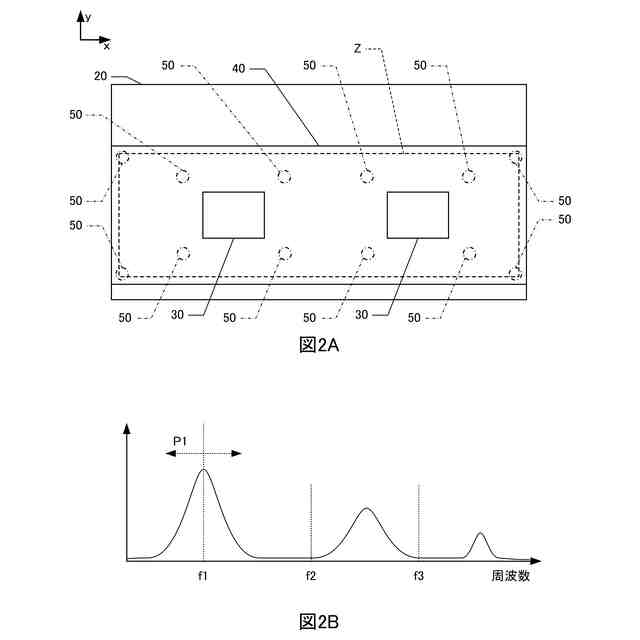

図２Ａは比較例にかかるチップ放熱システムを示す平面図であり、図２Ｂは電磁ノイズの周波数および放熱器の共振周波数特性を示す図である。
図３Ａはチップ放熱システムを示す平面図であり、図３Ｂは電磁ノイズの周波数および放熱器の共振周波数特性を示す図である。

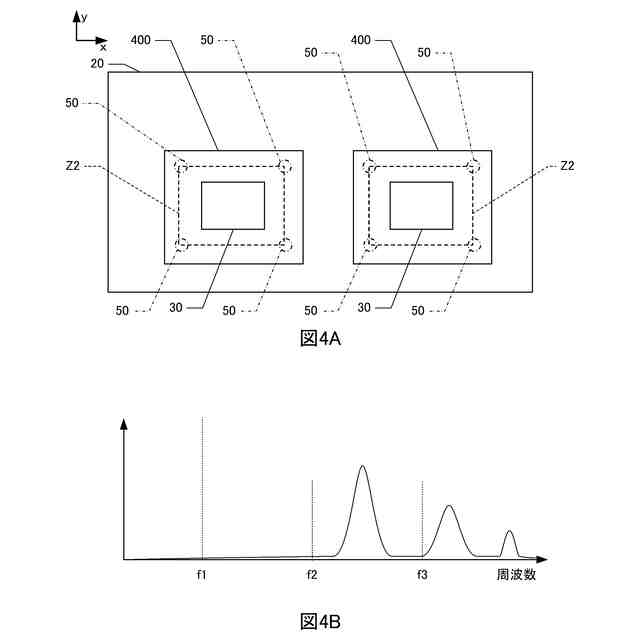

図４Ａは比較例にかかるチップ放熱システムを示す平面図であり、図４Ｂは電磁ノイズの周波数および放熱器の共振周波数特性を示す図である。
図５Ａはチップ放熱システムを示す平面図であり、図５Ｂは電磁ノイズの周波数および放熱器の共振周波数特性を示す図である。
図６Ａは比較例にかかるチップ放熱システムを示す平面図であり、図６Ｂは電磁ノイズの周波数および放熱器の共振周波数特性を示す図である。
図７Ａはチップ放熱システムを示す平面図であり、図７Ｂは電磁ノイズの周波数および放熱器の共振周波数特性を示す図である。
【発明を実施するための形態】
【００１０】
ここでは、下記の順序に従って本発明の実施の形態について説明する。
（１）チップ放熱システムの構成：
（２）放射周波数の制御：
（３）他の実施形態：
（【００１１】以降は省略されています）
