公開番号2025147671
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048030
出願日2024-03-25
発明の名称巻線界磁式モータ
出願人株式会社アイシン
代理人Knowledge Partners弁理士法人
主分類H02K 5/15 20060101AFI20250930BHJP(電力の発電,変換,配電)
要約【課題】複雑な形状のベアリングを用いることなくロータシャフトをモータケースに軸支することが可能な技術の提供。
【解決手段】モータケースに固定され、通電により磁界を発生するステータと、界磁コイルが巻回されたロータコアと、前記ロータコアが組付けられるロータシャフトと、前記ロータシャフトに組付けられ、導電部材にて前記界磁コイルと電気的に接続した給電装置と、を含み、前記ステータの内径側に配置されて前記ステータに対して相対回転可能なロータと、を含む巻線界磁式モータであって、前記ロータシャフトは、前記ロータシャフトの外周に設けられた軸支スリーブにてベアリングを介して前記モータケースに軸支され、前記軸支スリーブは、内径側に少なくとも前記ロータシャフトと前記導電部材とを収納し、軸方向において前記ベアリングよりも前記給電装置側に、前記軸支スリーブの外周面と前記モータケースとの間の隙間を閉じるシール部材が配置される、巻線界磁式モータを構成する。
【選択図】図1
特許請求の範囲【請求項１】
モータケースに固定され、通電により磁界を発生するステータと、
界磁コイルが巻回されたロータコアと、前記ロータコアが組付けられるロータシャフトと、前記ロータシャフトに組付けられ、導電部材にて前記界磁コイルと電気的に接続した給電装置と、を含み、前記ステータの内径側に配置されて前記ステータに対して相対回転可能なロータと、
を含む巻線界磁式モータであって、
前記ロータシャフトは、前記ロータシャフトの外周に設けられた軸支スリーブにてベアリングを介して前記モータケースに軸支され、
前記軸支スリーブは、内径側に少なくとも前記ロータシャフトと前記導電部材とを収納し、
軸方向において前記ベアリングよりも前記給電装置側に、前記軸支スリーブの外周面と前記モータケースとの間の隙間を閉じるシール部材が配置される、
巻線界磁式モータ。
続きを表示（約 290 文字）【請求項２】
前記軸支スリーブは、前記ロータシャフトの回転軸と同軸に配置される円筒形の部位を有し、
前記外周面は、前記円筒形の径方向外側の面である、
請求項１に記載の巻線界磁式モータ。
【請求項３】
前記円筒形の部位の前記外周面は、軸方向の前記給電装置側の端部において面取りされている、
請求項２に記載の巻線界磁式モータ。
【請求項４】
前記ロータシャフトは前記軸支スリーブの内周面に圧入された圧入部を有し、
前記圧入部の外径側に前記ベアリングが存在する、
請求項１または請求項２に記載の巻線界磁式モータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、巻線界磁式モータに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、給電装置を用いてロータコイルに給電し、ロータコイルによって磁界を発生させることによって駆動される巻線界磁式モータが知られている。巻線界磁式モータにおいては、給電装置を用いてコイルに対して電力を供給する必要がある一方で、コイルを含むロータ等を冷媒によって冷却する必要がある。このため、冷媒が存在する区画と、給電装置が存在する区画とがシールによって分けられている。例えば、特許文献１においては、整流子２０およびブラシ２５が含まれるドライ区画と冷媒による冷却が行われるウェット区画がシール６０によって分けられる構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
仏国特許出願公開第３１１４９２６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の技術においては、ドライ区画とウェット区画とを分けるために、複雑な構成のベアリングが用いられており、ベアリングの耐久性を高めることが困難であった。具体的には、従来の技術におけるベアリング３０のインナーリング（インナーレース）３２は、アウターリング（アウターレース）３１と比較して軸方向に長く、シール６０と接する位置まで達している。このため、インナーリング３２の軸方向の長さがアウターリング３１と同等である構成と比較して、回転に伴ってシャフト１０や整流子２０からインナーリング３２に遠心力が作用した場合にインナーリング３２が変形する余地が大きい。インナーリング３２が変形すると、ボール３３を介したベアリング３０の動作が適正な動作ではなくなり、ベアリング３０の耐久性が低下する可能性が高くなる。
【０００５】
本発明は、上記課題に鑑みてなされたもので、複雑な形状のベアリングを用いることなくロータシャフトをモータケースに軸支することが可能な技術の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記の目的を達成するため、巻線界磁式モータは、モータケースに固定され、通電により磁界を発生するステータと、界磁コイルが巻回されたロータコアと、前記ロータコアが組付けられるロータシャフトと、前記ロータシャフトに組付けられ、導電部材にて前記界磁コイルと電気的に接続した給電装置と、を含み、前記ステータの内径側に配置されて前記ステータに対して相対回転可能なロータと、を含む巻線界磁式モータであって、前記ロータシャフトは、前記ロータシャフトの外周に設けられた軸支スリーブにてベアリングを介して前記モータケースに軸支され、前記軸支スリーブは、内径側に少なくとも前記ロータシャフトと前記導電部材とを収納し、軸方向において前記ベアリングよりも前記給電装置側に、前記軸支スリーブの外周面と前記モータケースとの間の隙間を閉じるシール部材が配置される。
【０００７】
すなわち、軸支スリーブによってベアリングを介してロータシャフトをモータケースに軸支する構成において、軸支スリーブの外周面においてシール部材とベアリングとが軸方向に並べられる。この構成によれば、軸支スリーブの外周面とモータケースとの間の隙間がシール部材によって閉じられるため、従来技術のように、ベアリングのインナーレースとモータケースとの間をシール部材でシールする必要がなくなる。このため、インナーレースとアウターレースの軸方向の長さが同等である、通常の構造のベアリングを用いてロータシャフトを軸支することができる。このため、複雑な形状のベアリングを用いることなくロータシャフトをモータケースに軸支することが可能になる。
【図面の簡単な説明】
【０００８】
巻線界磁式モータの断面図である。
巻線界磁式モータの断面図である。
巻線界磁式モータの断面図である。

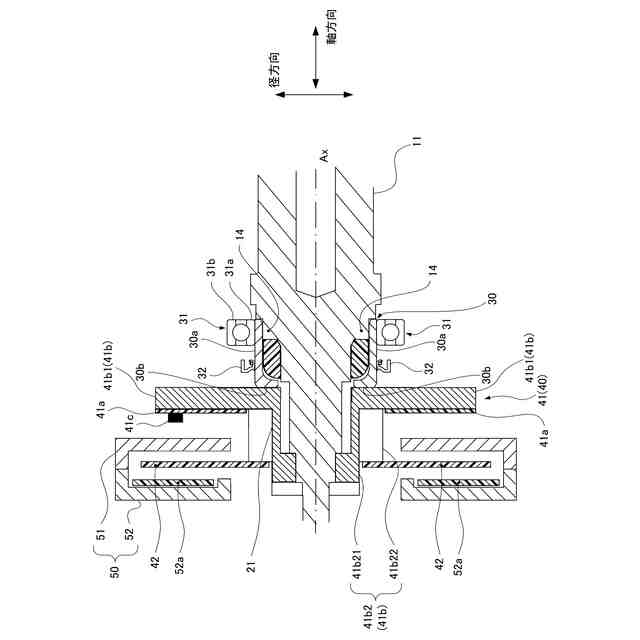

ロータシャフトをベアリングの内径側に挿入する前の状態を示す断面図である。
【発明を実施するための形態】
【０００９】
ここでは、下記の順序に従って本発明の実施の形態について説明する。
（１）巻線界磁式モータの構成：
（２）軸支スリーブの構成：
（３）他の実施形態等：
【００１０】
（１）巻線界磁式モータの構成：

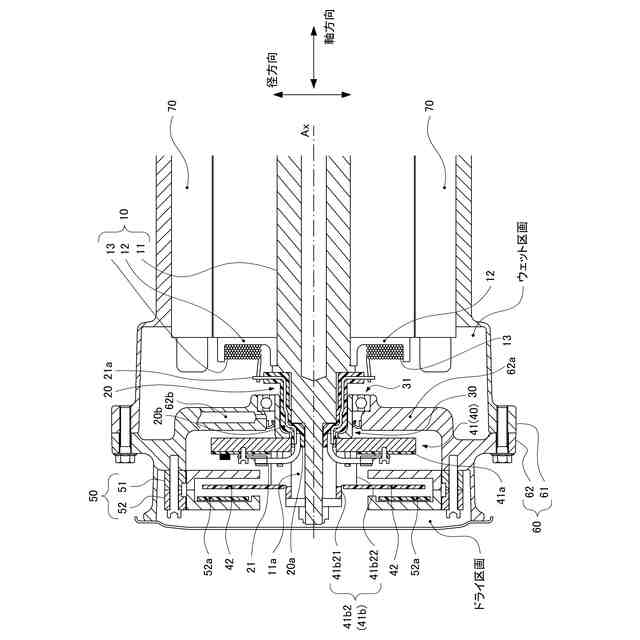

図１～図３は、巻線界磁式モータ１のロータシャフトの回転軸を含む断面で巻線界磁式モータ１を切断した状態を示す断面図である。これらの断面図においては、一部の部品（例えばベアリングやシール部材等）について、断面であることを示すハッチングを省略している。さらに、図２および図３は、一部の部品、例えば、モータケースやステータ等を省略して、モータケースの内部の部品を図１より大きく示している。さらに、図２と図３とでは、切断面が異なる。
（【００１１】以降は省略されています）
