公開番号2025147195
公報種別公開特許公報(A)
公開日2025-10-06
出願番号2025131658,2024144070
出願日2025-08-06,2020-05-26
発明の名称発光装置
出願人日亜化学工業株式会社
代理人個人,個人,個人,個人
主分類H01S 5/02345 20210101AFI20250926BHJP(基本的電気素子)
要約【課題】小型の発光装置を提供する。
【解決手段】発光装置は、複数の配線領域が設けられる実装面が含まれる基部と、前記実装面に配され、上面視で短辺と長辺を有する長方形の形状を有する第1発光素子を含む少なくとも1つの発光素子と、前記実装面に配される保護素子と、両端を接合部とする線状の形状を有する配線と、を備える。前記配線領域は、前記保護素子が配される第1配線領域を含み、前記配線は、前記第1配線領域と前記第1発光素子とを電気的に接続する第1配線を含み、前記第1配線は、前記第1配線領域に接合する第1接合部を含み、上面視で、前記第1接合部は、前記保護素子の辺のうち最も発光素子に近い側の辺を含む第1仮想直線を境界にして、前記第1発光素子が設けられている側に設けられている。
【選択図】図7
特許請求の範囲【請求項１】
複数の配線領域が設けられる実装面が含まれる基部と、
前記実装面に配され、上面視で短辺と長辺を有する長方形の形状を有する第１発光素子を含む少なくとも１つの発光素子と、
前記実装面に配される保護素子と、
両端を接合部とする線状の形状を有する配線と、
を備え、
前記配線領域は、前記保護素子が配される第１配線領域を含み、
前記配線は、前記第１配線領域と前記第１発光素子とを電気的に接続する第１配線を含み、
前記第１配線は、前記第１配線領域に接合する第１接合部を含み、
上面視で、前記第１接合部は、前記保護素子の辺のうち最も発光素子に近い側の辺を含む第１仮想直線を境界にして、前記第１発光素子が設けられている側に設けられている、発光装置。
続きを表示（約 710 文字）【請求項２】
前記配線は、上面視で、前記第１発光素子の光出射面に平行な直線を境界にして、前記第１発光素子の側において、前記配線領域に接合する、請求項１に記載の発光装置。
【請求項３】
前記第１配線は、複数設けられている、請求項１または２に記載の発光装置。
【請求項４】
前記複数の第１配線は、前記第１発光素子の前記長辺の方向に沿って並んで配置されている、請求項３に記載の発光装置。
【請求項５】
前記実装面に配される温度測定素子を更に備え、
前記配線領域は、前記温度測定素子が配される第２配線領域を含み、
前記配線は、前記第２配線領域と前記温度測定素子とを電気的に接続する第２配線を含み、
前記第２配線は、前記第２配線領域に接合する第２接合部を含み、
上面視で、前記第２接合部は、前記温度測定素子の辺のうち最も発光素子に近い側の辺を含む第２仮想直線を境界にして、前記温度測定素子が設けられていない側に設けられている、請求項１から４のいずれか１項に記載の発光装置。
【請求項６】
前記第２配線は、前記第１発光素子の前記長辺の方向に延びている、請求項５に記載の発光装置。
【請求項７】
前記配線領域は、前記保護素子が配され、且つ、前記第１配線領域とは異なる、第３配線領域を含み、
前記第１配線領域及び前記第３配線領域は、前記第１発光素子の前記長辺の方向に隣り合って配置され、
前記保護素子は、前記第１配線領域と前記第３配線領域とに跨って配置される、請求項１から６のいずれか１項に記載の発光装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、パッケージ内に複数の構成要素が実装される発光装置がある。複数の構成要素としては、例えば、複数の発光素子が挙げられる。また例えば、発光素子に加えてツェナーダイオード、サーミスタ、または、フォトダイオードなどが挙げられる。
【０００３】
例えば、特許文献１には、蛍光体材料に集光されるレーザ光の一部、および、蛍光体材料から放射された蛍光の一部を、それぞれ、２個のフォトダイオードでモニタする照明光源が開示されている。
【０００４】
パッケージ内に複数の構成要素が実装されることで、発光装置の高性能化や多機能化などが図られる。その一方で、このような発光装置や、このような発光装置が組み込まれるユニットなどを、より小型に実現したいといった要望もある。
【先行技術文献】
【特許文献】
【０００５】
特表２０１１－５２７５１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
発光素子と光検出器を備える発光装置の小型化を実現する。
【課題を解決するための手段】
【０００７】
本開示の発光装置は、ある実施形態において、透光性領域を有する光取出面を有するパッケージと、前記パッケージの内部に配され、発散光を出射する光出射面を有する第１発光素子と、前記パッケージの内部に配され、前記第１発光素子から出射された発散光が入射し、入射した前記発散光のうち一部の光を反射し、残りの光を透過させる光学部材と、前記パッケージの内部に配され、前記第１発光素子から出射され前記光学部材により反射された発散光を受ける受光面を有する光検出器とを備え、前記第１発光素子から出射され前記光学部材を透過した光が、前記透光性領域から前記パッケージの外部へと出射される。
【０００８】
本開示の発光装置は、ある実施形態において、第１方向に第１の光を出射する第１光出射面を有する第１発光素子と、前記第１方向に第２の光を出射する第２光出射面を有する第２発光素子と、前記第１発光素子から第１方向に出射された前記第１の光のうち、一部の光を反射し、残りの光を透過させ、かつ、前記第２発光素子から第１方向に出射された前記第２の光のうち、一部の光を反射し、残りの光を透過させる光学部材と、前記光学部材を介して反射された前記第１の光および第２の光を受光する光検出器とを有し、前記第１光出射面から出射され前記光検出器に到達するまでの前記第１の光の光路長、および、前記第２光出射面から出射され前記光検出器に到達するまでの前記第２の光の光路長は、１．５ｍｍ以下である。
【発明の効果】
【０００９】
本開示による発光装置によれば、発光装置の小型化を実現できる。
【図面の簡単な説明】
【００１０】

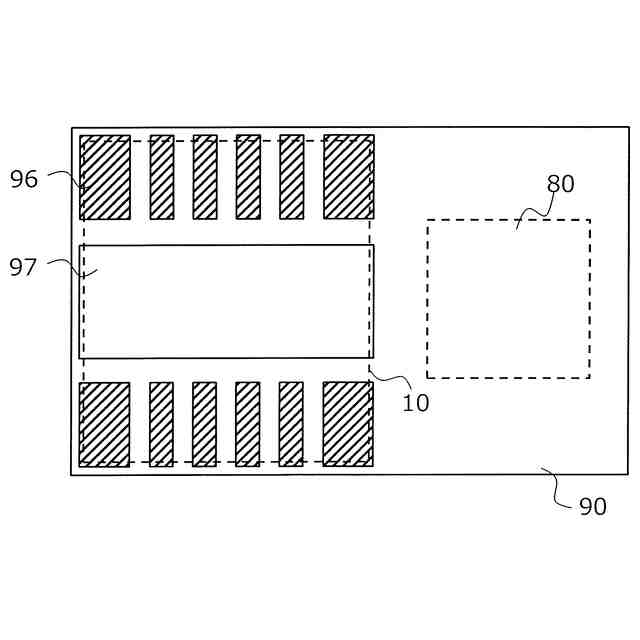

図１は、第１実施形態に係る発光装置の斜視図である。

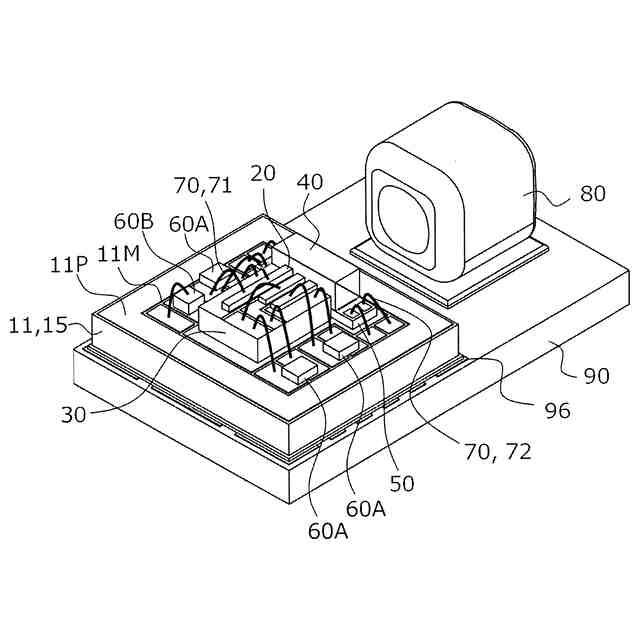

図２は、第１実施形態に係る発光装置からパッケージのキャップを除いた斜視図である。
図３は、第１実施形態に係る発光装置からパッケージのキャップを除いた上面図である。
図４は、第１実施形態に係る発光装置からパッケージおよびレンズ部材を除いた上面図である。
図５は、図１のＶ－Ｖ断面線における発光装置の断面図である。
図６は、第１実施形態に係る光検出器および光学部材の斜視図である。

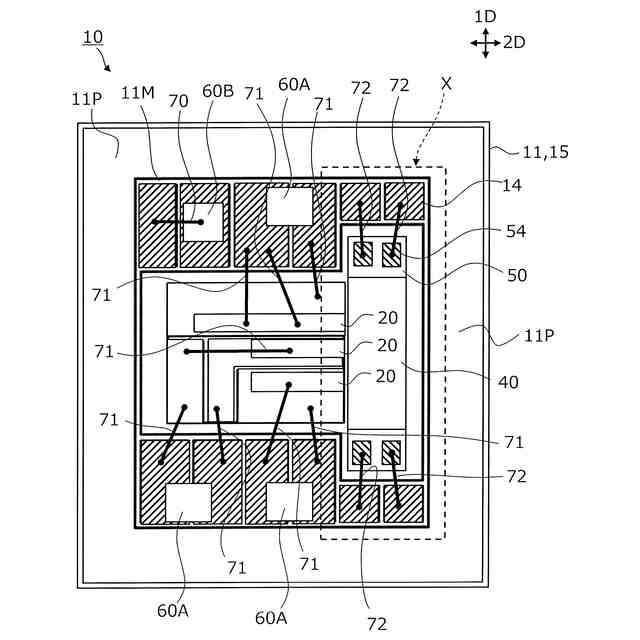

図７は、第１実施形態に係るパッケージの内部の上面拡大図である。

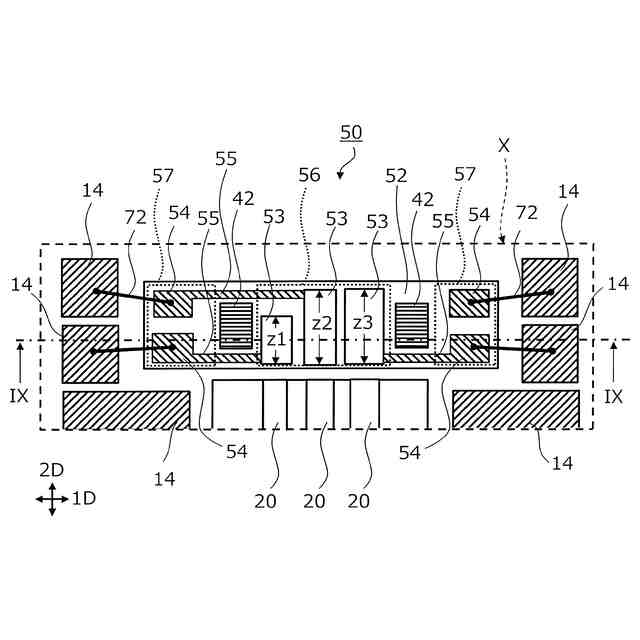

図８は、光学部材４０を除いた状態での、図３及び図７の上面図における部分Ｘの拡大図である。
図９は、図８のＩＸ－ＩＸ断面線における光検出器およびその周辺領域の断面図である。
図１０は、発光素子から出射された光の発散を模式的に示す図である。
図１１は、隣接する２つの発光素子から出射された光の発散半角と、発光素子から受光面までの距離などの関係を模式的に示す図である。
図１２は、第２実施形態に係る発光装置の断面図である。
図１３は、変形例における部分Ｘの拡大上面図である。
図１４は、図１３のＸＩＶ－ＸＩＶ断面線における光検出器およびその周辺領域の断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
