公開番号2025144198
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043865
出願日2024-03-19
発明の名称蓄電素子ユニット組合体、蓄電素子ユニット組合体の設置方法、蓄電素子ユニット組合体付き建物、及び蓄電素子ユニット組合体付き建物の製造方法
出願人積水化学工業株式会社
代理人個人,個人,個人
主分類H01M 50/251 20210101AFI20250925BHJP(基本的電気素子)
要約【課題】複数の蓄電素子ユニットを建物内部に安定して固定する。
【解決手段】蓄電素子ユニット組合体付き建物は、第1蓄電素子ユニット及び第2蓄電素子ユニットを含む。第1蓄電素子ユニットは、建物の内部に固定にされる。第2蓄電素子ユニットは、建物の内部に配置される。第2蓄電素子ユニット20Bは、第1蓄電素子ユニットに、直接又はスペーサを介して、固定される。

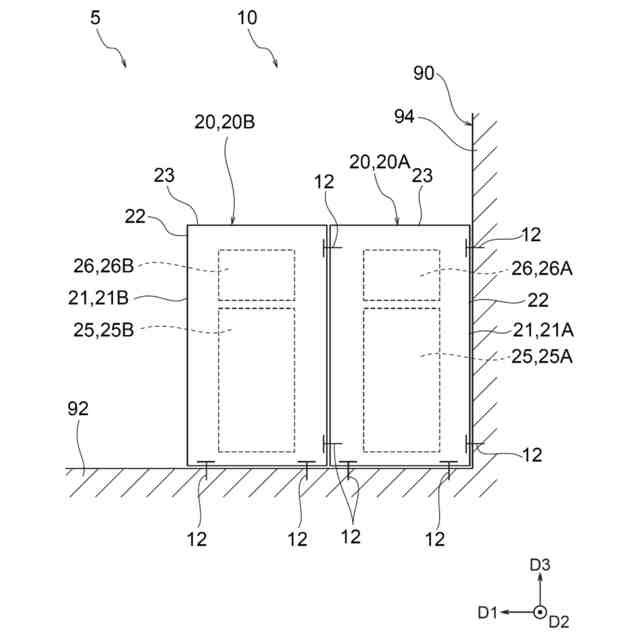

【選択図】図3
特許請求の範囲【請求項１】
建物の内部に、直接又はスペーサを介して、固定される第１蓄電素子ユニットと、
前記建物の内部に配置され、前記第１蓄電素子ユニットに、直接又はスペーサを介して、固定される第２蓄電素子ユニットと、を備える、蓄電素子ユニット組合体。
続きを表示（約 970 文字）【請求項２】

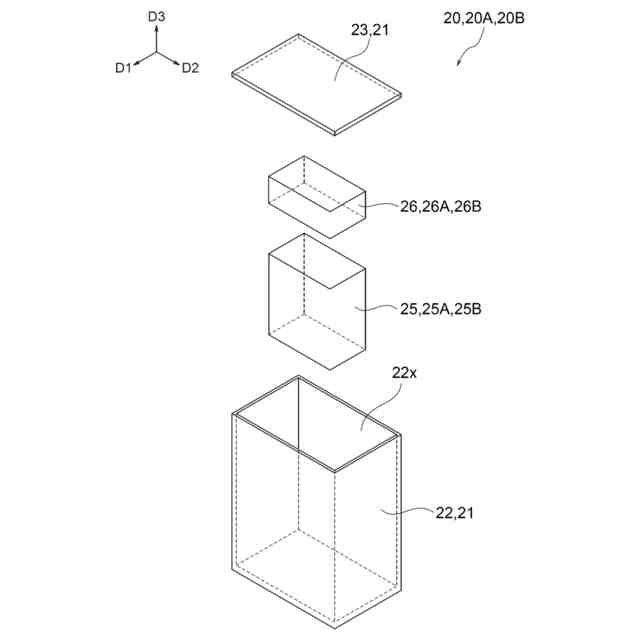

前記第１蓄電素子ユニットは、前記建物に固定される第１筐体と、前記第１筐体に収容された第１蓄電素子モジュールと、前記第１筐体に収容されて前記第１蓄電素子モジュールと電気的に接続した第１制御モジュールと、を含み、
前記第２蓄電素子ユニットは、前記第１蓄電素子ユニットに固定される第２筐体と、前記第２筐体に収容された第２蓄電素子モジュールと、前記第２筐体に収容されて前記第２蓄電素子モジュールと電気的に接続した第２制御モジュールと、を含む、請求項１に記載の蓄電素子ユニット組合体。
【請求項３】

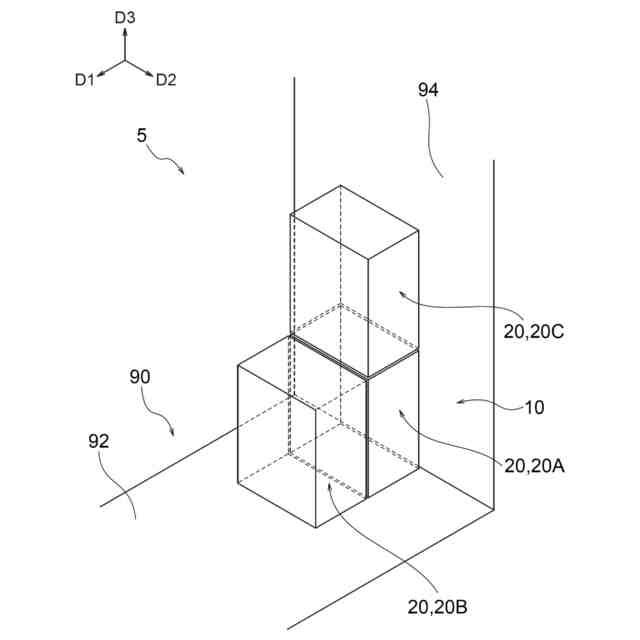

前記第２蓄電素子ユニットは、前記第１蓄電素子ユニットの上方に位置する、請求項１に記載の蓄電素子ユニット組合体。
【請求項４】
前記第１蓄電素子ユニットは、前記建物の壁部に対面して配置され、前記壁部及び前記第２蓄電素子ユニットの間に位置する、請求項１に記載の蓄電素子ユニット組合体。
【請求項５】
前記第１蓄電素子ユニットは、前記建物の壁部に対面して配置され、

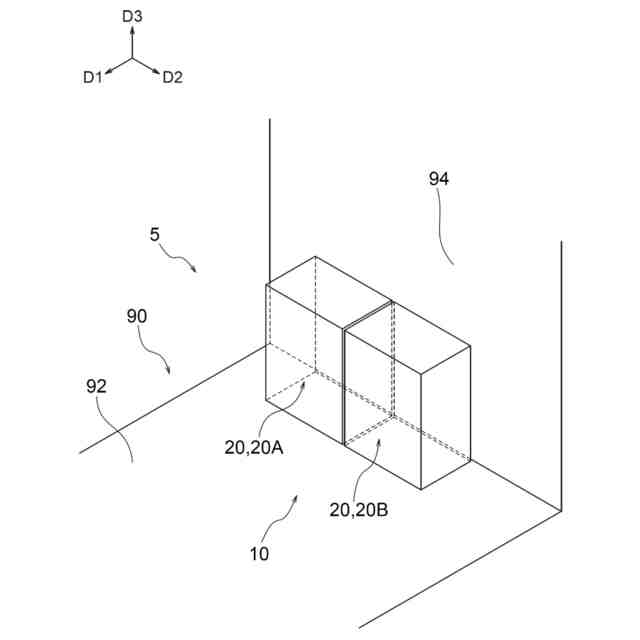

前記第２蓄電素子ユニットは、前記壁部に沿って前記第１蓄電素子ユニットの側方に配置される、請求項１に記載の蓄電素子ユニット組合体。
【請求項６】

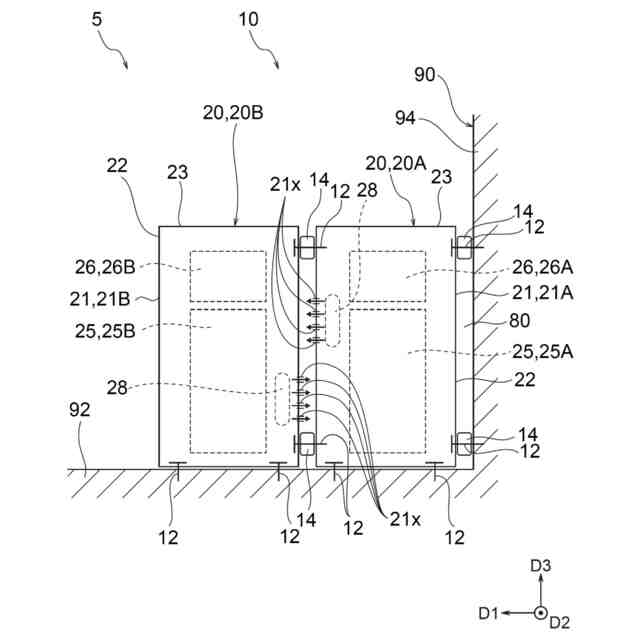

前記第１蓄電素子ユニット及び前記第２蓄電素子ユニットの間に空隙が設けられている、請求項１～５のいずれか一項に記載の蓄電素子ユニット組合体。
【請求項７】
前記第１蓄電素子ユニット及び前記建物の間に空隙が設けられている、請求項１～５のいずれか一項に記載の蓄電素子ユニット組合体。
【請求項８】
前記第１蓄電素子ユニット及び前記第２蓄電素子ユニットの少なくとも一方は、前記空隙に向けて送風する送風機を含む、請求項６に記載の蓄電素子ユニット組合体。
【請求項９】
前記第２蓄電素子ユニットの容量は、前記第１蓄電素子ユニットの容量と同じである、請求項１～５のいずれか一項に記載の蓄電素子ユニット組合体。
【請求項１０】
前記第２蓄電素子ユニットは、前記第１蓄電素子ユニットと同一の構成を有する、請求項１～５のいずれか一項に記載の蓄電素子ユニット組合体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電素子ユニット組合体、蓄電素子ユニット組合体の設置方法、蓄電素子ユニット組合体付き建物、及び蓄電素子ユニット組合体付き建物の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１に記載されているように、蓄電素子ユニットが知られている。蓄電素子ユニットは、蓄電素子モジュール及び制御モジュールを含む。制御モジュールは、蓄電素子モジュールと電気的に接続している。蓄電素子モジュールは二次電池として機能する。制御モジュールは、蓄電素子モジュールを制御する。
【０００３】
近年、蓄電素子ユニットを建物の内部に設置することが検討されている。また、電気自動車等の普及により、蓄電素子ユニットの大容量化も要望されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－５０２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、大容量の蓄電素子ユニットは、柱等の構造物を利用して、建物に固定する必要がある。したがって、大容量の蓄電素子ユニットの設置場所の選択の自由度は低く、大容量の蓄電素子ユニットを建物の内部に安定して固定することは容易でない。その一方で、設置対象となる建物の設置場所毎に、蓄電素子ユニットの外形状や容量を調節することは製造原価の観点から現実的でない。
【０００６】
本発明は、以上の点を考慮してなされたものであり、複数の蓄電素子ユニットを建物内部に安定して固定することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一実施の形態による蓄電素子ユニット組合体は、
建物の内部に、直接又はスペーサを介して、固定される第１蓄電素子ユニットと、
前記建物の内部に配置され、前記第１蓄電素子ユニットに、直接又はスペーサを介して、固定される第２蓄電素子ユニットと、を含む。
【０００８】
本発明の一実施の形態による蓄電素子ユニット組合体付き建物は、
本発明の一実施の形態による蓄電素子ユニット組合体と、
前記蓄電素子ユニット組合体が内部に固定された前記建物と、を含む。
【０００９】
本発明の一実施の形態による蓄電素子ユニット組合体の設置方法は、
第１蓄電素子ユニットを設置する第１設置工程と、
第２蓄電素子ユニットを設置する第２設置工程と、を含み、
前記第１設置工程において、建物の内部において、前記第１蓄電素子ユニットを前記建物に、直接又はスペーサを介して、固定し、
前記第２設置工程において、前記建物の内部において、前記建物に固定された前記第１蓄電素子ユニットに、直接又はスペーサを介して、前記第２蓄電素子ユニットを固定する。
【００１０】
本発明の一実施の形態による蓄電素子ユニット組合体付き建物の製造方法は、
本発明の一実施の形態による蓄電素子ユニット組合体の設置方法により、前記蓄電素子ユニット組合体を前記建物に設置する工程を備える。
【発明の効果】
（【００１１】以降は省略されています）
