公開番号2025140813
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040404
出願日2024-03-14
発明の名称センサ一体型電磁誘導ケーブル及び電磁誘導システム
出願人積水化学工業株式会社
代理人個人,個人,個人,個人
主分類G08C 17/00 20060101AFI20250919BHJP(信号)
要約【課題】自動運転システムに供される電磁誘導ケーブルに、道路上の移動体検知能力を付加したセンサ一体型電磁誘導ケーブルを提供する。
【解決手段】長尺の本体と、1本以上の光ファイバと、1本以上の電磁誘導線と、1本以上のテンションメンバと、を有し、前記光ファイバ、前記電磁誘導線及びテンションメンバは、互いに離間して前記本体の内部に位置し、かつ前記本体の長手方向に延びていることよりなる。前記テンションメンバを2本以上有し、前記光ファイバと、前記電磁誘導線とは、任意のテンションメンバと他の任意のテンションメンバとの間に位置することが好ましい。
【選択図】図1
特許請求の範囲【請求項１】
長尺の本体と、１本以上の光ファイバと、１本以上の電磁誘導線とを有し、
前記光ファイバ及び前記電磁誘導線は、互いに離間して前記本体の内部に位置し、かつ前記本体の長手方向に延びている、センサ一体型電磁誘導ケーブル。
続きを表示（約 490 文字）【請求項２】
さらに、１本以上のテンションメンバを有し、
前記テンションメンバは、前記光ファイバ及び前記電磁誘導線と離間して、前記本体の内部に位置し、かつ前記本体の長手方向に延びている、請求項１に記載のセンサ一体型電磁誘導ケーブル。
【請求項３】
前記テンションメンバを２本以上有し、
前記光ファイバと、前記電磁誘導線とは、任意の前記テンションメンバと他の任意の前記テンションメンバとの間に位置する、請求項２に記載のセンサ一体型電磁誘導ケーブル。
【請求項４】
前記任意のテンションメンバと、前記他の任意のテンションメンバと、これらのテンションメンバの間に位置する前記光ファイバ及び前記電磁誘導線とは、断面視において直線上に並ぶ、請求項３に記載のセンサ一体型電磁誘導ケーブル。
【請求項５】
電磁誘導システム用である、請求項１～４いずれか一項に記載のセンサ一体型電磁誘導ケーブル。
【請求項６】
請求項１～４のいずれか一項に記載のセンサ一体型電磁誘導ケーブルを有する、電磁誘導システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、センサ一体型電磁誘導ケーブル及び電磁誘導システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、光ファイバを使用する分布型振動／音響センシング（ＤＡＳ）装置を用いたシステムが実用化されている。例えば、道路沿いに埋設された既設の通信用光ファイバを用いた道路監視や、新規に埋設する光ファイバを用いた敷地境界又は国境監視システムが挙げられる。
新規に敷設される光ファイバとしては、例えば、外被と、複数のテンションメンバと、歪み測定用タイト心線と、温度測定用ルース心線とが同一線上に並ぶように配置された光ファイバケーブルが提案されている（特許文献１）。
【０００３】
公共移動手段の継続的な維持が難しい地域では、自動運転車の導入によるモビリティの確保が検討されている。自動運転技術には車載センサのみで完結するシステムと道路に埋設された電磁誘導線を併用するシステム等がある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１８９５６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電磁誘導線を用いた自動運転システムでは、経路情報を電磁誘導線から取得し、車載の各種センサを用いて障害物検知を行う。車載センサによる障害物検知は気象条件による性能低下や、先の見えないカーブ等で検知距離が限定される等の問題がある。
本発明は、上記事情に鑑みてなされたものであり、道路上の移動体検知能力を電磁誘導ケーブルに付加した、センサ一体型電磁誘導ケーブルを提供する。
【課題を解決するための手段】
【０００６】
本発明は、以下の態様を有する。
＜１＞
長尺の本体と、１本以上の光ファイバと、１本以上の電磁誘導線とを有し、
前記光ファイバ及び前記電磁誘導線は、互いに離間して前記本体の内部に位置し、かつ前記本体の長手方向に延びている、センサ一体型電磁誘導ケーブル。
＜２＞
さらに、１本以上のテンションメンバを有し、
前記テンションメンバは、前記光ファイバ及び前記電磁誘導線と離間して、前記本体の内部に位置し、かつ前記本体の長手方向に延びている、＜１＞に記載のセンサ一体型電磁誘導ケーブル。
＜３＞
前記テンションメンバを２本以上有し、
前記光ファイバと、前記電磁誘導線とは、任意の前記テンションメンバと他の任意の前記テンションメンバとの間に位置する、＜２＞に記載のセンサ一体型電磁誘導ケーブル。
＜４＞
前記任意のテンションメンバと、前記他の任意のテンションメンバと、これらのテンションメンバの間に位置する前記光ファイバ及び前記電磁誘導線とは、断面視において直線上に並ぶ、＜３＞に記載のセンサ一体型電磁誘導ケーブル。
＜５＞
電磁誘導システム用である、＜１＞～＜４＞のいずれかに記載のセンサ一体型電磁誘導ケーブル。
【０００７】
＜６＞
＜１＞～＜４＞のいずれかに記載のセンサ一体型電磁誘導ケーブルを有する、電磁誘導システム。
【発明の効果】
【０００８】
本発明のセンサ一体型電磁誘導ケーブルによれば、道路上の移動体検知能力を電磁誘導ケーブルに付加できる。
【図面の簡単な説明】
【０００９】

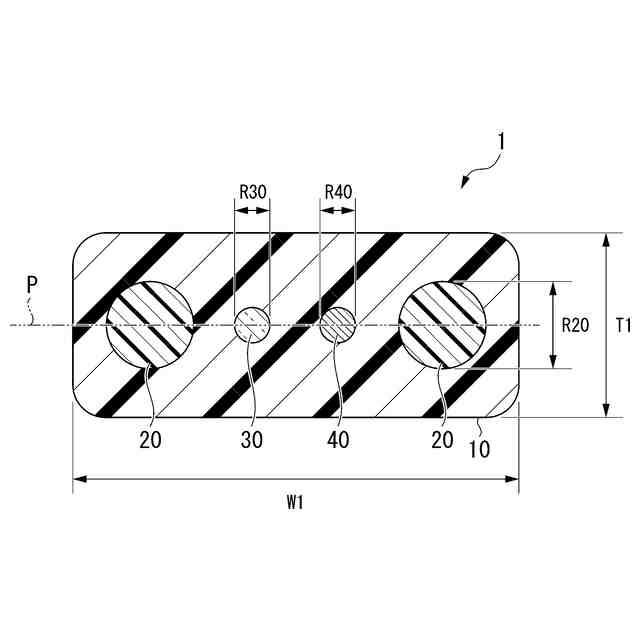

本発明の一実施形態に係るセンサ一体型電磁誘導ケーブルの断面図である。

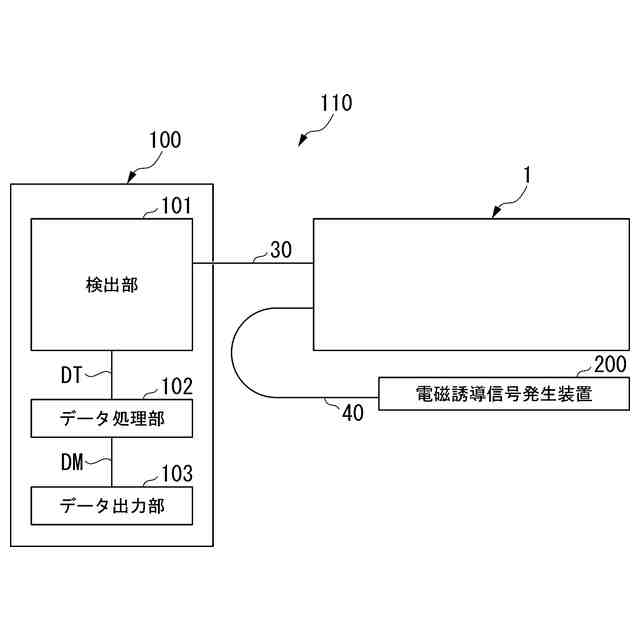

本発明の一実施形態に係る電磁誘導システムの模式図である。
【発明を実施するための形態】
【００１０】
本明細書及び特許請求の範囲において、数値範囲を示す「～」は、その前後に記載した数値を下限値及び上限値として含むことを意味する。
なお、図面は、その構成をわかりやすく説明するための模式図であり、各構成要素の寸法比率等は、実際と異なる場合がある。
（【００１１】以降は省略されています）
