公開番号2025143097
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042839
出願日2024-03-18
発明の名称木製梁の接合構造
出願人株式会社竹中工務店,株式会社スクリムテックジャパン
代理人弁理士法人太陽国際特許事務所
主分類E04B 1/30 20060101AFI20250924BHJP(建築物)
要約【課題】コネクタ同士の干渉を避け易い木製梁の接合構造を提供する

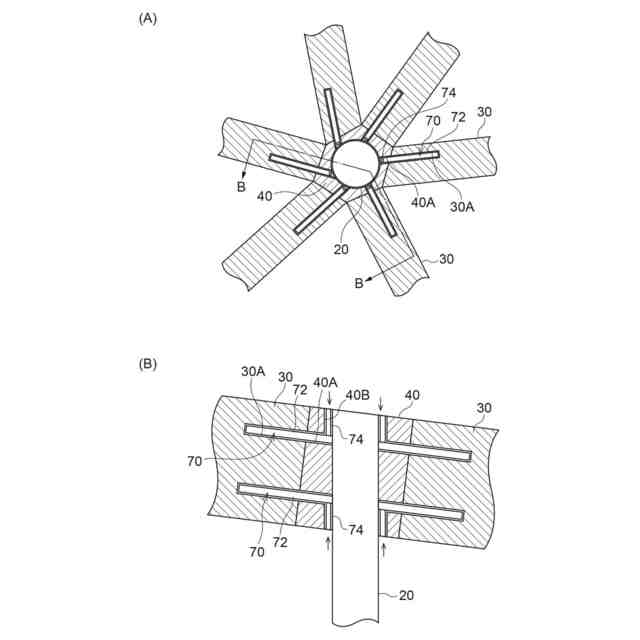

【解決手段】木製梁の接合構造は、複数の木製梁(梁30)と、複数の木製梁の交差部に配置され、側面がそれぞれの木製梁の端面と対向する鉄骨柱(柱20)と、木製梁の内部にそれぞれ埋設されると共に一端が鉄骨柱に固定された、木製梁と鉄骨柱とを接合するコネクタ70と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
複数の木製梁と、
前記複数の木製梁の交差部に配置され、側面がそれぞれの前記木製梁の端面と対向する鉄骨柱と、
前記木製梁の内部にそれぞれ埋設されると共に一端が前記鉄骨柱に固定された、前記木製梁と前記鉄骨柱とを接合するコネクタと、
を備えた、
木製梁の接合構造。
続きを表示（約 180 文字）【請求項２】
前記コネクタは、
排出孔と注入孔とを備えた中空の管体であり、
前記木製梁には、前記コネクタが挿入される挿入孔が形成され、
前記注入孔から前記コネクタの内部へ注入されたグラウト材が、前記排出孔から排出されて前記コネクタの外周と前記挿入孔の内周壁との間に充填される、
請求項１に記載の木製梁の接合構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木製梁の接合構造に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
下記特許文献１には、第１軸方向に沿う第１木製構造部材と、第２軸方向に沿う第２木製構造部材と、の接合構造が示されている。この接合構造においては、第１木製構造部材と第２木製構造部材との間に、ＰＣ製構造部材を配置している。また、ＰＣ製構造部材の両側の第１木製構造部材に亘って第１棒状材が埋設され、同様に、ＰＣ製構造部材の両側の第２木製構造部材に亘って第２棒状材が埋設されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－６２８３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に示されたように、互いに対向する木製構造部材に亘って棒状材などのコネクタを配置する場合、交差するコネクタの干渉を避ける必要がある。このため、木製構造部材及びＰＣ製構造部材の断面寸法を、互いに交差するコネクタを重ねて配置できる大きさだけ確保する必要がある。このような場合、部材の断面寸法が過剰に大きくなる場合がある。また、木製構造部材が直線上に配置されない場合は、コネクタの配置が難しい。
【０００５】
本発明は、上記事実を考慮し、コネクタ同士の干渉を避け易い木製梁の接合構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】

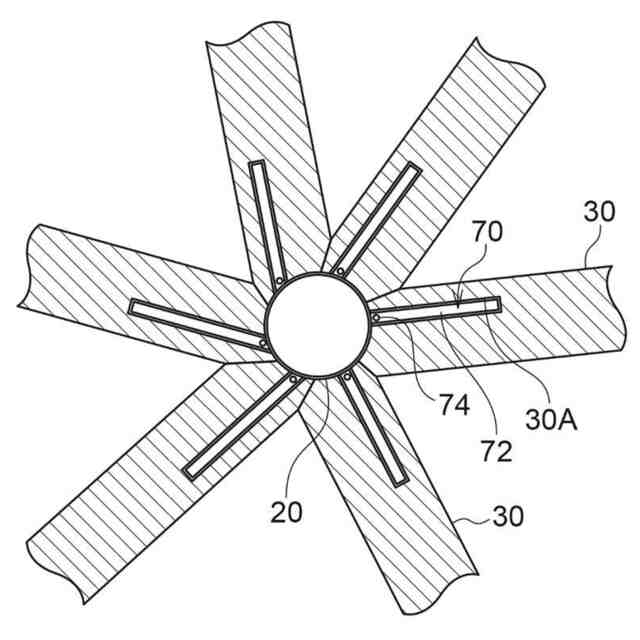

請求項１の木製梁の接合構造は、複数の木製梁と、前記複数の木製梁の交差部に配置され、側面がそれぞれの前記木製梁の端面と対向する鉄骨柱と、前記木製梁の内部にそれぞれ埋設されると共に一端が前記鉄骨柱に固定された、前記木製梁と前記鉄骨柱とを接合するコネクタと、を備えている。
【０００７】
請求項１の木製梁の接合構造では、鉄骨柱にコネクタが固定されている。そして、コネクタはそれぞれの木製梁と鉄骨柱とを接合する。
【０００８】
このため、対向する梁同士に亘って鉄骨柱を貫通する長いコネクタを配置する必要がなく、コネクタ同士の干渉を避けられる。また、対向する梁が直線上に配置されない場合でも、それぞれの梁の軸方向に沿ってコネクタを配置できるので、木製梁と鉄骨柱との接合強度を確保し易い。
【０００９】
また、それぞれのコネクタは鉄骨柱に固定されているので、コネクタがバラバラな場合と比較して施工し易い。さらに、木製梁が接合される仕口部が鉄骨柱と一体化しているため、仕口部と鉄骨柱とを別々に形成する場合と比較して施工し易い。
【００１０】

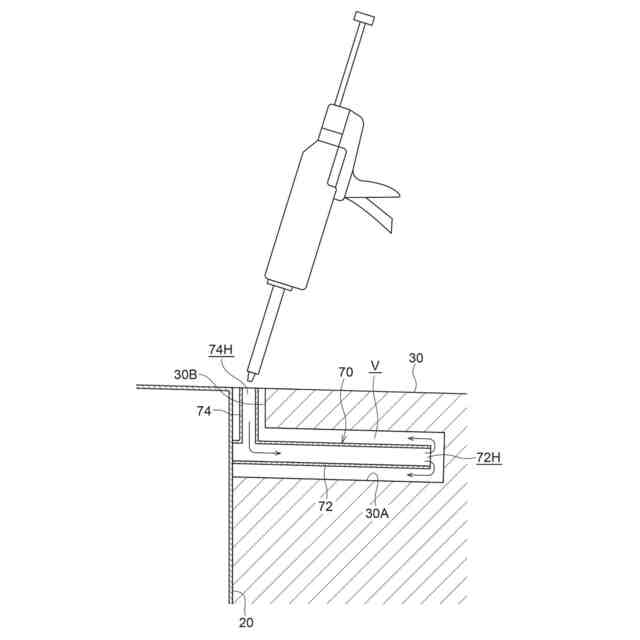

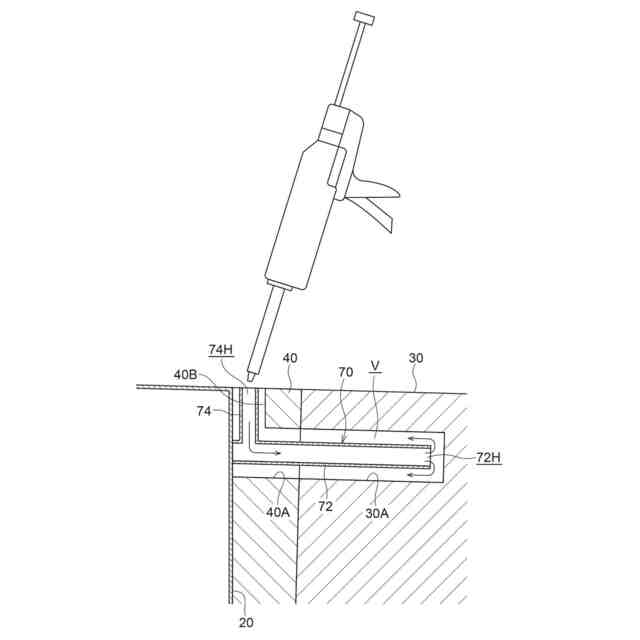

請求項２の木製梁の接合構造は、請求項１に記載の木製梁の接合構造において、前記コネクタは、注入孔と排出孔とを備えた中空の管体であり、前記木製梁には、前記コネクタが挿入される挿入孔が形成され、前記注入孔から前記コネクタの内部へ注入されたグラウト材が、前記排出孔から排出されて前記コネクタの外周と前記挿入孔の内周壁との間に充填される。
（【００１１】以降は省略されています）
