公開番号2025142281
公報種別公開特許公報(A)
公開日2025-09-30
出願番号2025125805,2022035097
出願日2025-07-28,2022-03-08
発明の名称塔体の建て起こし装置
出願人大成建設株式会社
代理人
主分類E04G 21/16 20060101AFI20250919BHJP(建築物)
要約【課題】大掛かりな設備やその設置施工を不要としながら、効率的な塔体の荷下ろしと建て起こしを実現できる、塔体の建て起こし装置と建て起こし方法を提供する。

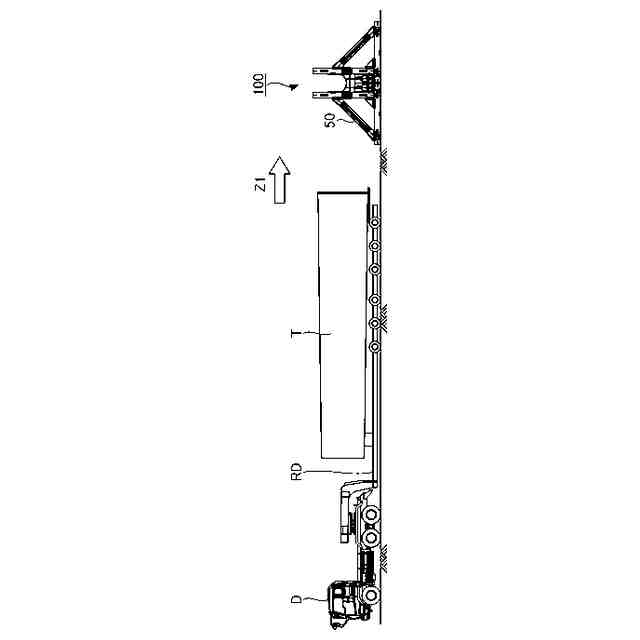

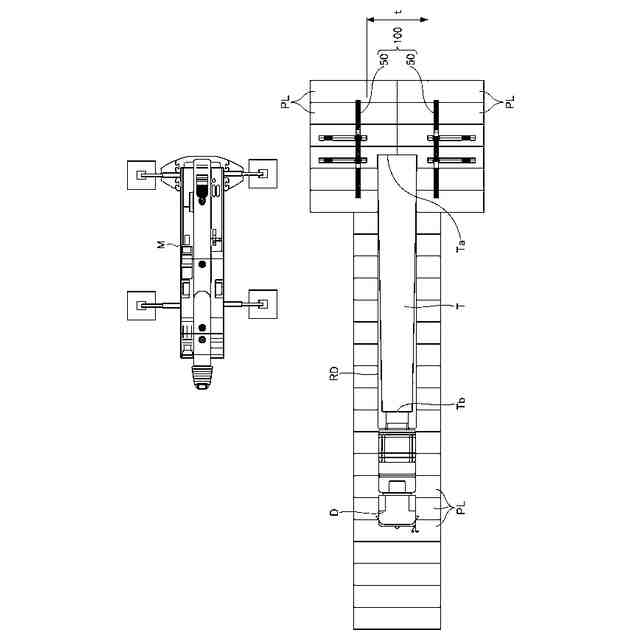

【解決手段】塔体の建て起こし装置100であり、塔体Tを搭載する運搬車両Dが進入する離間tを置いて配設されている、一対の支持構造体50を有し、それぞれの支持構造体50は、脚材10と、脚材10に支持される受け材20を備え、運搬された塔体Tの一端Taに着脱自在な回動軸60が取付けられ、該回動軸60を受け材20に載置した状態から、受け材20の上で回動軸60が移動(滑動)および回動しながら塔体Tが建て起こされる。
【選択図】図4

特許請求の範囲【請求項１】
塔体の建て起こし装置であって、

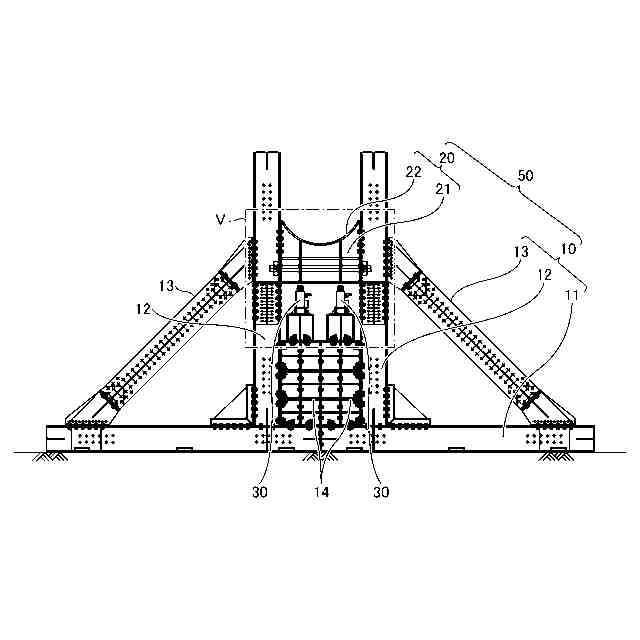

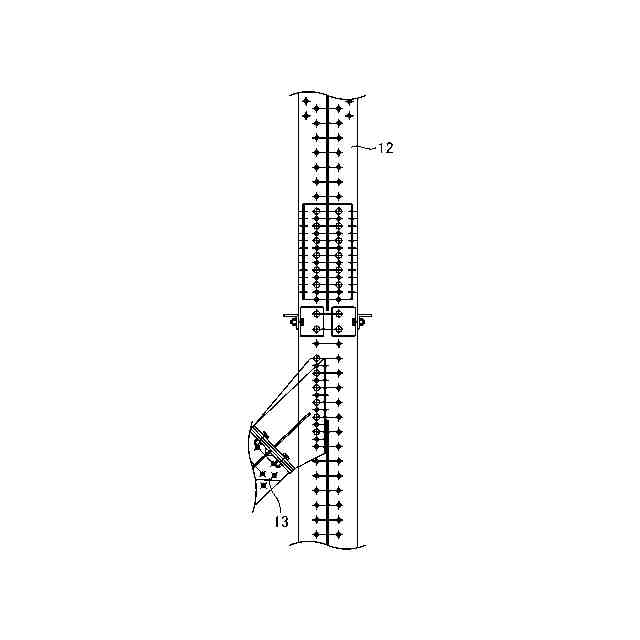

前記塔体を搭載する運搬車両が進入する離間を置いて配設されている、一対の支持構造体を有し、それぞれの該支持構造体は、脚材と、該脚材に支持される受け材と、該受け材に支持される回動軸を備え、
前記回動軸は、前記塔体の下部と着脱自在な接合部を有しており、

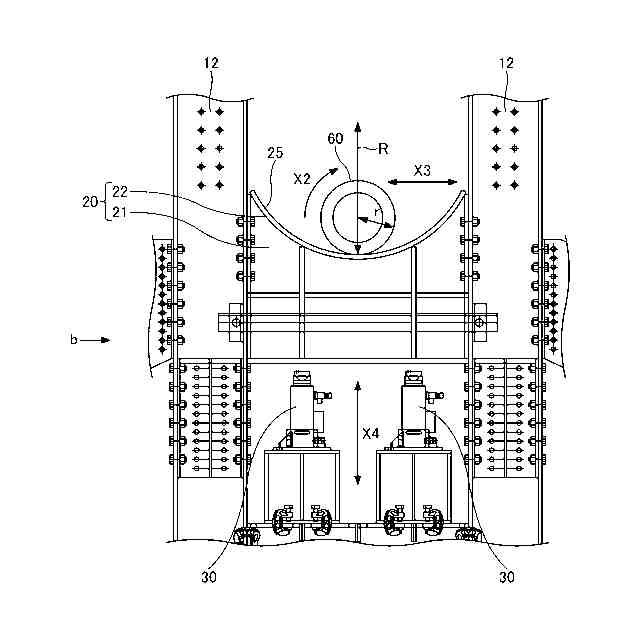

前記受け材は下に凸の湾曲面材を含み、
前記湾曲面材は前記回動軸の半径よりも大きい曲率半径を有しており
、
前記塔体の建て起こし時は、該塔体の下部と前記接合部を介して一体化させた前記回動軸が、前記受け材の前記湾曲面材の上で移動および回動しながら該塔体が建て起こされるようになっていることを特徴とする、塔体の建て起こし装置。
続きを表示（約 500 文字）【請求項２】
前記受け材が、前記脚材に対してジャッキを介して取り付けられており、
前記ジャッキの上下方向の伸縮により、前記脚材に対して前記受け材が上下に昇降することを特徴とする、請求項１に記載の塔体の建て起こし装置。
【請求項３】
前記受け材の表面、もしくは、前記回動軸の表面に、低摩擦材が設けられていることを特徴とする、請求項１もしくは請求項２に記載の塔体の建て起こし装置。
【請求項４】
前記脚材にカウンターウェイトが取り付けられていることを特徴とする、請求項１乃至３のいずれか一項に記載の塔体の建て起こし装置。
【請求項５】
前記塔体の一端には、第一ボルト孔を備えた取り付けフランジが設けられ、
前記回動軸には、前記取り付けフランジに直接的もしくは間接的に当接される被取り付けフランジが設けられており、
前記被取り付けフランジには、径の異なる複数の前記塔体の前記取り付けフランジの前記第一ボルト孔に対応する複数の第二ボルト孔が設けられていることを特徴とする、請求項１乃至４のいずれか一項に記載の塔体の建て起こし装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、塔体の建て起こし装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】

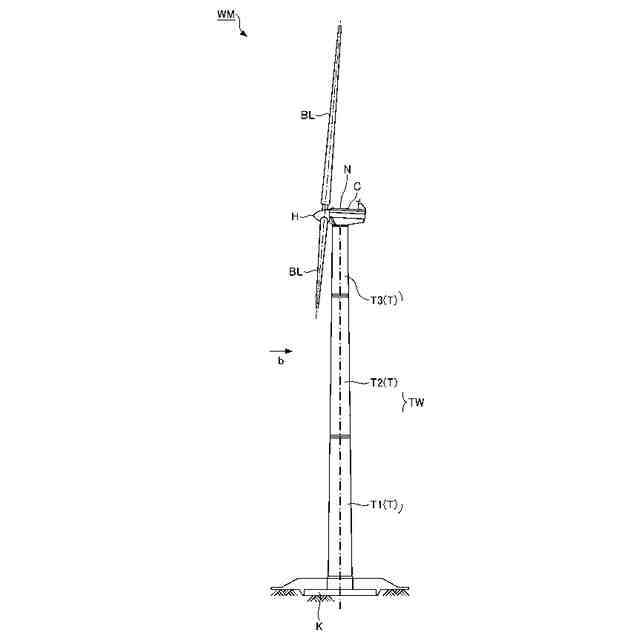

太陽光や風力、地熱、水力、バイオマスといった再生可能エネルギーは、温室効果ガスを排出せず、国内生産が可能であり、エネルギー安全保障にも寄与できる重要な低炭素の国産エネルギーである。その中で、風力エネルギーは、高効率で電気エネルギーに変換できること、太陽光発電と異なり風さえあれば夜間でも発電できることから注目されており、陸上と洋上の双方で発電システムが開発され、建設されている。陸上の風力発電システムにおいては、その主たる構成要素である発電用風車（塔状建造物）を構成するタワーの高さが、例えば５０ｍかそれ以上にも及び得る。
上記する長尺のタワーは、複数の塔体に分割され、分割された塔体が設置場所において建て起こされて設置され、複数の塔体が順次上方に積層されることにより、所定長さのタワーが施工される。
複数に分割された塔体も基本的には長尺であり、重量も大きいことから、運搬車両にて施工場所に搬送されてきた塔体を荷下ろし、次いで建て起こす作業においては、例えば二台のクレーンを用いて塔体の両端をそれぞれ吊り上げる、相吊りが一般的に適用される。
しかしながら、陸上の風力発電施設は山間部に設けられていることが多く、タワーの設置場所が狭隘な設置エリアとなる場合も往々にしてあることから、二台の大型のクレーンを配置するスペースを確保できない場合には、塔体の荷下ろし及び建て起こし作業ができなくなる恐れがある。
また、仮に二台のクレーンを配置するスペースを確保できたとしても、二台の大型のクレーンを作業期間中常備する必要があり、施工コストが高騰するといった課題もある。
【０００３】
そこで、特許文献１には、一台のクレーンにより建材の建て起こしを実現できる、建材の建て起こし装置が提案されている。具体的には、一端が固定部材に回動可能に固定された第１の支持部材と、第１の支持部材の他端に、一端が回動可能に接続され、他端が水平方向に移動可能な第２の支持部材と、第２の支持部材の上部に沿うように設けられた載置架台とを備え、載置架台の上に建材を載置した状態で載置架台の上方を吊り上げ、第２の支持部材が他端を中心に回動されることにより、建材を建て起こすようになっている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１０－２４７７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の建材の建て起こし装置では、一台のクレーンにより建材の建て起こしを実現できるものの、トレーラ等の運搬車両から建材の荷下ろしを行った後、荷下ろした建材を載置架台に一旦載置する工程を必須とすることから、効率的な建て起こし作業を実現し難い。
また、第１の支持部材の回動支点となる一端には、建て起こしの際に多大な水平力が作用することから、基礎等に対して第１の支持部材の回動支点を大掛かりな固定構造として施工する必要があることから、工費の増大と工期の長期化に繋がり得るといった課題がある。
さらには、このように大掛かりな固定構造として基礎等に対して第１の支持部材の回動支点を固定することから、建て起こし装置を容易に盛り替えることができず、基礎等から第１の支持部材を取り外す施工も大掛かりなものとなり、取り外し作業にも時間を要する。
【０００６】
本発明は、大掛かりな設備やその設置施工を不要としながら、効率的な塔体の荷下ろしと建て起こしを実現できる、塔体の建て起こし装置と建て起こし方法を提供することを目的としている。
【課題を解決するための手段】
【０００７】
前記目的を達成すべく、本発明による塔体の建て起こし装置の一態様は、

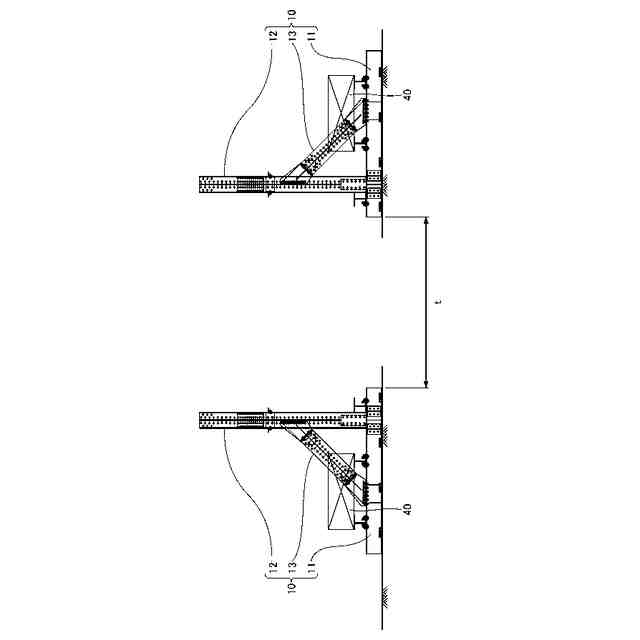

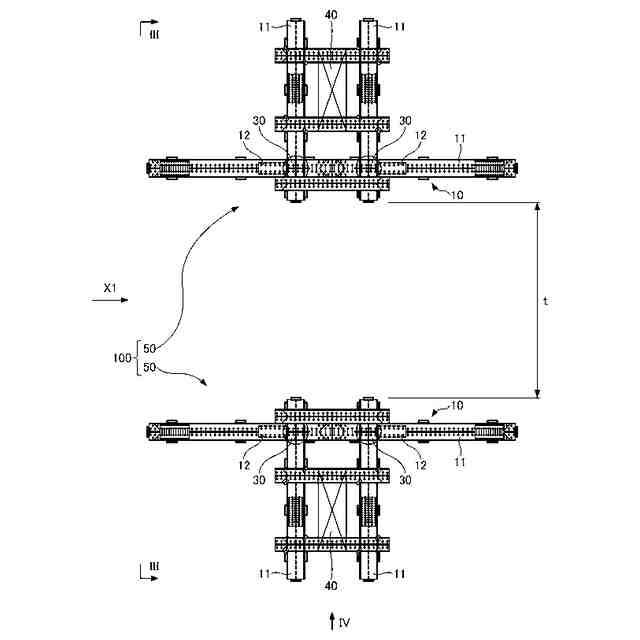

前記塔体を搭載する運搬車両が進入する離間を置いて配設されている、一対の支持構造体を有し、それぞれの該支持構造体は、脚材と、該脚材に支持される受け材を備え、
前記塔体の一端に回動軸が設けられており、前記運搬車両から該回動軸が前記受け材に移載され、該受け材の上で該回動軸が回動しながら前記塔体が建て起こされるようになっていることを特徴とする。
【０００８】
本態様によれば、塔体を搭載する運搬車両が進入する離間を置いて配設されている、一対の支持構造体の受け材に対して、塔体の一端に設けられている回動軸が移載され、受け材の上で回動軸が回動しながら塔体が建て起こされることにより、大掛かりな設備やその設置施工を不要としながら、効率的な塔体の荷下ろしと建て起こしを実現できる。ここで、回動軸そのものは塔体に対して回動することなく固定され、塔体の例えば上端が建て起こされる際に、受け材の上で塔体と同期して回動軸が回動する構造でもよいし、塔体に対して回動する構造でもよく、軸受け上をスムーズに動けばよい。
また、塔体を建て起こす支持構造体が一対の構成を有していること（二つに分離していること）から、各支持構造体を可及的にコンパクトにでき、搬送性や設置性も良好になる。
さらに、支持構造体は、脚材にて自立することから、例えば塔体の設置場所における基礎（例えば鉄筋コンクリート製の基礎）に対して強固に固定接続する必要がなく、設置や盛り替え等も短時間でかつ速やかに行うことができる。
【０００９】
塔体が、その一端（下端）に設けられている回動軸を中心として受け材の上で回動しながら建て起こされることから、塔体の他端（上端）を一台のクレーンで吊り上げることで足り、従って従来の建て起こし方法のように二台のクレーンを常備する必要もなく、そのためのスペースも不要になることから、狭隘な施工スペースにおける塔体の建て起こしを実現できる。
【００１０】
また、本発明による塔体の建て起こし装置の他の態様は、
前記受け材が、下に凸の湾曲面材を有し、該湾曲面材の上で前記回動軸が移動するようになっていることを特徴とする。
（【００１１】以降は省略されています）
