特許ウォッチ

公開番号2025140961
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040636
出願日2024-03-15
発明の名称後付巻降ろし器
出願人個人
代理人
主分類A01G 9/24 20060101AFI20250919BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】従来のビニルハウス(5)の、既存のビニール(4)を降ろして閉めるときは、既存のロール(3)を回転させても、一部がまくれて、そのしわが回転を妨げていた。そこで、本発明の後付巻降ろし器の閉めるときには、既存のロール(3)が、紐(2)と既存のビニール(4)を一緒に巻き込んでいることで、紐(2)が既存のロール(3)を引っ張り降ろす。
【解決手段】本発明の後付巻降ろし器は、巻取り器(1)がたくさんの紐(2)を巻取り、その片方は既存のロール(3)に、紐(2)と既存のロール(3)を一緒に巻きかんでいるので、巻取り器(1)を回転させ、紐(2)で降ろすと、既存のビニール(4)が下へ降りてくる。
【選択図】図1
特許請求の範囲【請求項１】
後付巻降ろし器は、巻取り器（１）と紐（２）と既存のロール（３）で構成されており、
該巻取り器（１）は、多数の該紐（２）を巻取り、
該紐（２）のもう一方は、既存のビニール（４）と一緒に、既存のロール（３）に巻かれていることを特徴とする後付巻降ろし器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ビニルハウスをビニールで囲うとき、巻取り器が紐を巻き取ると、ビニールは降りる後付巻降ろし器に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来のビニルハウスは、年中葉物を出荷するために、温度を一定に保つものである。また、外の天気に作用されないために既存のビニールで囲い、外気の温度を遮断して、適当な温度に保っていた。またトマトなどの野菜は、雨天などの日には、必要以上に水分を与えると、トマトが割れることがあり、それを防ぐためビニールハウスの中で、野菜などを一年中出荷していた。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１３６９４５
特開２０２１－３６９０５
【発明の開示】
【発明が解決しようとする課題】
【０００４】
従来のビニルハウスは、外の天気に作用されないために既存のビニールを開閉をしていたが、ビニルハウスの奥行きが３０メートルある場合、既存のロールも３０メートルあるため、既存のビニールを丸めて閉じる作業はスムーズに閉じる。しかし、開く時は手間がかかっていた。それは、３０メートルもあれば既存のビニールが弛み、既存のロールを回転さすのに、表面では回らないところができ、降りてこないところもできる。
【０００５】
それは勾配の緩やかな天井部分で、既存のロールを回転させても、既存のビニールの表面が回らないところができる。すると、既存のロールを巻いても一部が引っ掛かり、それ以上に既存のロールは回らない。そこで逆に回すと、今度は違うところが絡まり、回らない状態になる。仕方が無いので、絡まったところに梯子を架け、その絡まったところを手で回し、直して降ろしていた。それが３０メートルもあれば、絡まったところを発見するのに、人手がかかっていたため、既存のビニール（４）でビニルハウス（５）を囲うのは大変であった。
【０００６】
そこで、本発明の後付巻降ろし器は、巻取り器（１）に多数の紐（２）を巻取り、紐（２）のもう一方は既存のロール（３）に、既存のビニール（４）と紐（２）を一緒に巻かれていることで、降ろす時は紐（２）を引っ張り降ろすと、既存のロール（３）を引っ張り降ろすことになる、後付巻降ろし器を提供するものである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の後付巻降ろし器は、巻取り器（１）と紐（２）と既存のロール（３）で構成されており、その巻取り器（１）は多数の紐（２）を巻き取っている。
【０００８】
その紐（２）のもう一方の端は、既存のビニール（４）と一緒に、既存のロール（３）に巻かれていて、巻取り器（１）の紐（２）を巻き取ることで、紐（２）は既存のロール（３）を下に降ろし、既存のビニール（４）はビニルハウス（５）を囲うことで目的を達成した。
【発明の効果】
【０００９】
本発明の後付巻降ろし器は、次のような効果がある。
（イ）ビニールを下げるときは、巻取り器を回して、紐がロールを下げるので簡単である。
（詳しくは００１２段落参照）
（ロ）後付の巻降ろし器は、従来のビニルハウスに取り付けるため、無駄が無い。
（詳しくは００１５段落参照）
（ハ）巻き下げ、巻き上げが簡単なため、一人でできる。
（詳しくは００１２段落参照）
（ニ）台風などの緊急事態も、１人で対処できる。（詳しくは００２７段落参照）
【図面の簡単な説明】
【００１０】

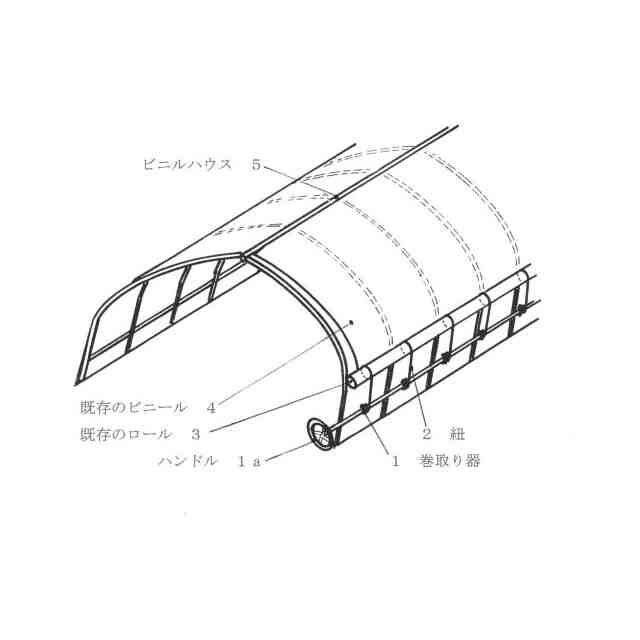

図は、ビニルハウスの斜視図である。

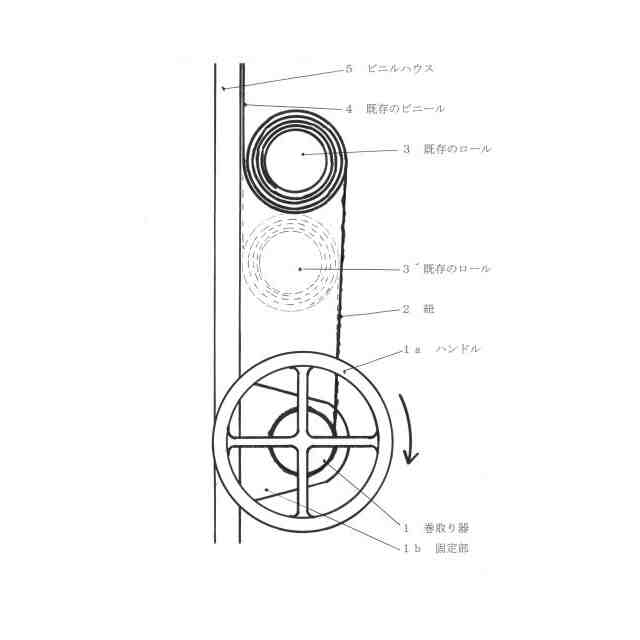

図は、本発明の正面図である。
【発明を実施するための最良の形態】
（【００１１】以降は省略されています）
