公開番号2025139627
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024038566
出願日2024-03-13
発明の名称レジスト組成物及びパターン形成方法
出願人信越化学工業株式会社
代理人弁理士法人英明国際特許事務所
主分類G03F 7/004 20060101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】高エネルギー線を用いるフォトリソグラフィーにおいて、感度及び解像性に優れる非化学増幅レジスト組成物、並びに該レジスト組成物を用いるパターン形成方法を提供する。
【解決手段】超原子価ビスマス化合物、カルボン酸化合物及び溶剤を含むレジスト組成物。
【選択図】なし
特許請求の範囲【請求項１】
超原子価ビスマス化合物、カルボン酸化合物及び溶剤を含むレジスト組成物。
続きを表示（約 1,200 文字）【請求項２】

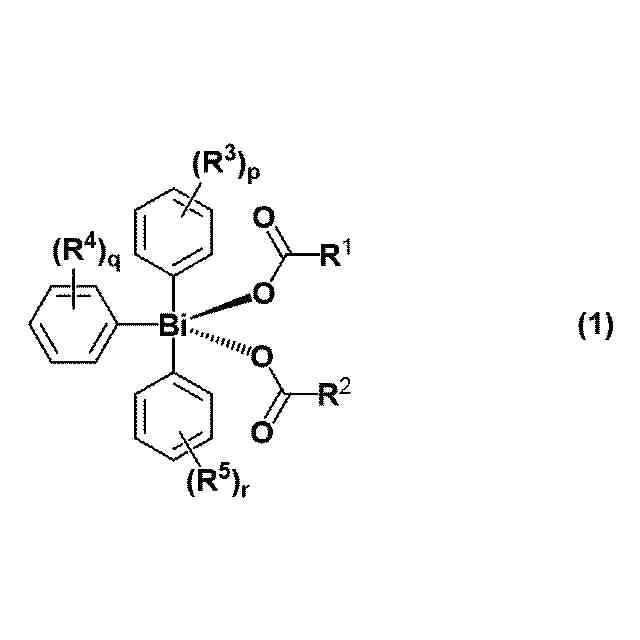

前記超原子価ビスマス化合物が、下記式（１）で表されるものである請求項１記載のレジスト組成物。
TIFF
2025139627000022.tif
41
65
（式中、ｐ、ｑ及びｒは、それぞれ独立に、０～５の整数である。
Ｒ
1
及びＲ
2
は、それぞれ独立に、ハロゲン原子、又はヘテロ原子を含んでいてもよい炭素数１～１０のヒドロカルビル基である。また、Ｒ
1
及びＲ
2
が、互いに結合してこれらが結合する炭素原子及び該炭素原子間の原子と共に環を形成してもよい。
Ｒ
3
、Ｒ
4
及びＲ
5
は、それぞれ独立に、ハロゲン原子、又はヘテロ原子を含んでいてもよい炭素数１～４０のヒドロカルビル基である。）
【請求項３】

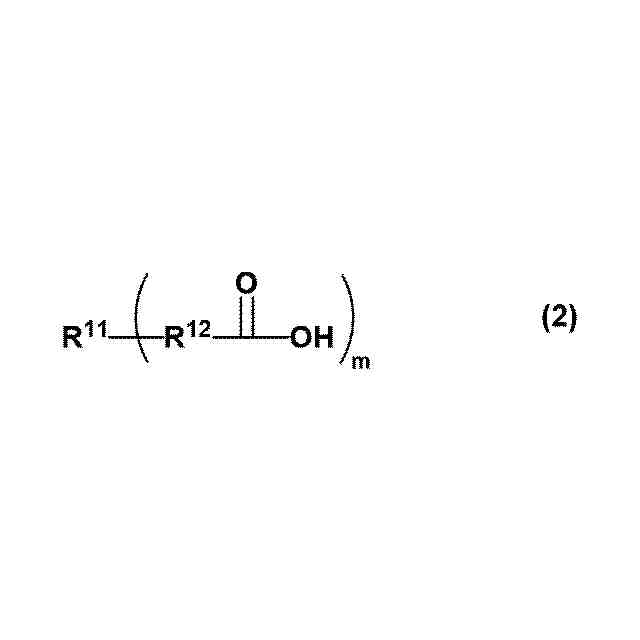

前記カルボン酸化合物が、下記式（２）で表されるものである請求項１記載のレジスト組成物。
TIFF
2025139627000023.tif
15
64
（式中、ｍは、１～４の整数である。
Ｒ
11
は、炭素数１～４０のｍ価炭化水素基又は炭素数２～４０のｍ価複素環式基であり、ｍが２のとき、Ｒ
11
は、エーテル結合、カルボニル基、アゾ基、チオエーテル結合、カーボネート結合、カーバメート結合、スルフィニル基又はスルホニル基であってもよい。また、前記ｍ価炭化水素基又はｍ価複素環式基の水素原子の一部又は全部が、ヘテロ原子を含む基で置換されていてもよく、前記ｍ価炭化水素基の－ＣＨ
2
－の一部が、ヘテロ原子を含む基で置換されていてもよい。
Ｒ
12
は、単結合又は炭素数１～１０のヒドロカルビレン基であり、該ヒドロカルビレン基の水素原子の一部又は全部が、ヘテロ原子を含む基で置換されていてもよく、該ヒドロカルビレン基の－ＣＨ
2
－の一部が、ヘテロ原子を含む基で置換されていてもよい。ｍが２～４のとき、各Ｒ
12
は、互いに同一であってもよく、異なっていてもよい。）
【請求項４】
請求項１～３のいずれか１項記載のレジスト組成物を用いて基板上にレジスト膜を形成する工程と、前記レジスト膜を高エネルギー線で露光する工程と、前記露光したレジスト膜を、現像液を用いて現像する工程とを含むパターン形成方法。
【請求項５】
前記高エネルギー線が、電子線又は極端紫外線である請求項４記載のパターン形成方法。
【請求項６】
前記現像液が、露光部を溶解し、未露光部を溶解しないものである請求項４記載のパターン形成方法。
【請求項７】
前記現像液が、未露光部を溶解し、露光部を溶解しないものである請求項４記載のパターン形成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レジスト組成物及びパターン形成方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
ＩｏＴ市場の拡大とともにＬＳＩの高集積化、高速度化及び低消費電力化が更に要求され、パターンルールの微細化が急速に進んでいる。特に、ロジックデバイスが微細化を牽引している。最先端の微細化技術として、ＡｒＦ液浸リソグラフィーのダブルパターニング、トリプルパターニング及びクアドロパターニングによる１０ｎｍノードのデバイスの量産が行われており、さらに次世代の波長１３.５ｎｍの極端紫外線（ＥＵＶ）リソグラフィーによる７ｎｍノードデバイスの検討が進められている。
【０００３】
微細化の進行とともに、酸の拡散による像のボケが問題になっている（非特許文献１）。加工寸法４５ｎｍ以降の微細パターンでの解像性を確保するためには、従来提案されている溶解コントラストの向上だけでなく、酸拡散の制御が重要であることが提案されている（非特許文献２）。しかしながら、化学増幅レジスト組成物は、酸の拡散によって感度とコントラストを上げているため、ポストエクスポージャーベーク（ＰＥＢ）温度を低くしたり、ＰＥＢ時間を短くしたりして酸拡散を極限まで抑えようとすると、感度やコントラストが著しく低下する。
【０００４】
バルキーな酸が発生する酸発生剤を添加して酸拡散を抑えることは有効である。そこで、ポリマーに重合性オレフィンを有するオニウム塩の酸発生剤を共重合することが提案されている。しかし、加工寸法１６ｎｍ以降のレジスト膜のパターン形成においては、酸拡散の観点から化学増幅レジスト組成物ではパターン形成ができないと考えられており、非化学増幅レジスト組成物の開発が望まれている。
【０００５】
非化学増幅レジスト組成物用の材料として、ポリメチルメタクリレート（ＰＭＭＡ）が挙げられる。ＰＭＭＡは、ＥＵＶ照射によって主鎖が切断し、分子量が低下することによって有機溶剤の現像液への溶解性が向上するポジ型レジスト材料である。
【０００６】
ハイドロゲンシルセスキオキサン（ＨＳＱ）は、ＥＵＶ照射によって生じたシラノールの縮合反応による架橋によってアルカリ現像液に不溶となるネガ型レジスト材料である。また、塩素置換したカリックスアレーンもネガ型レジスト材料として機能する。これらのネガ型レジスト材料は、架橋前の分子サイズが小さく酸拡散によるボケが無いため、エッジラフネスが小さく解像性が非常に高く、露光装置の解像限界を示すためのパターン転写材料として用いられている。しかしながら、これらの材料は感度が不十分であり、更なる改善が必要である。
【０００７】
ＥＵＶリソグラフィー向け材料開発を困難にさせる要因として、ＥＵＶ露光におけるフォトン数の少なさが挙げられる。ＥＵＶのエネルギーはＡｒＦエキシマレーザー光に比べて遙かに高く、ＥＵＶ露光のフォトン数は、ＡｒＦ露光のそれの１４分の１である。さらに、ＥＵＶ露光で形成するパターンの寸法は、ＡｒＦ露光の半分以下である。このため、ＥＵＶ露光はフォトン数のバラツキの影響を受けやすい。極短波長の放射光領域におけるフォトン数のバラツキは物理現象のショットノイズであり、この影響を無くすることはできない。そのため、いわゆる確率論（Stochastics）が注目されている。ショットノイズの影響を無くすることはできないが、いかにこの影響を低減するかが議論されている。ショットノイズの影響で寸法均一性（ＣＤＵ）やラインウィズスラフネス（ＬＷＲ）が大きくなるだけでなく、数百万分の一の確率でホールが閉塞する現象が観察されている。ホールが閉塞すると電通不良となってトランジスタが動作しないので、デバイス全体のパフォーマンスに悪影響を及ぼす。実用的な感度を考慮した場合、ＰＭＭＡやＨＳＱを主成分としたレジスト組成物では、Stochasticsの影響を大きく受け、所望の解像性能を得ることはできていない。
【０００８】
ショットノイズの影響をレジスト側で低減する方法として、ＥＵＶ光の吸収が大きい元素の導入が注目されている。特許文献１には、ＥＵＶ光の吸収が大きいヨウ素原子を含む化学増幅レジスト組成物が提案されている。しかし、前述したとおり、化学増幅レジスト組成物では、今後ますます加工寸法が微細化されるＥＵＶリソグラフィーにおいて優れた解像性能を実現できない。
【０００９】
特許文献２には、スズ化合物を用いたネガ型レジスト組成物が提案されている。これは、ＥＵＶ光の吸収が大きいスズ元素を主成分としているため、Stochasticsが改善され、高感度・高解像性を実現できる。しかし、いわゆるこのようなメタルレジストは、レジスト用溶剤に対する溶解性不足、反応性が高すぎることによる保存安定性不足、エッチング後残渣による欠陥等多くの課題を抱えている。
【先行技術文献】
【特許文献】
【００１０】
特開２０１８－５２２４号公報
特表２０２１－５０３４８２号公報
【非特許文献】
（【００１１】以降は省略されています）
