特許ウォッチ

公開番号2025138042
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036750
出願日2024-03-11
発明の名称ゴム補強用合成繊維コード
出願人東レ株式会社,東レ・デュポン株式会社
代理人個人
主分類D06M 15/03 20060101AFI20250917BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】
環境負荷低減に有利な原料を用いながらも、初期接着力および高温下接着力に優れたゴム・ゴム補強用合成繊維コードを提供すること。
【解決手段】
リグニン誘導体、水溶性または水分散性架橋剤、および、ゴムラテックスを少なくとも含み、レゾルシンおよびホルムアルデヒドならびにこれらの縮合物を含まない処理剤を合成繊維に付与し、その後熱処理が施されたゴム補強用合成繊維コードであって、高温下接着力が初期接着力の30～100%であり、前記合成繊維がアラミド繊維またはアラミド/ナイロンハイブリッド繊維であることを特徴とする、ゴム補強用合成繊維コードとする。
【選択図】なし
特許請求の範囲【請求項１】
リグニン誘導体（以下、「（Ａ）成分」と称する）、水溶性または水分散性架橋剤（以下、「（Ｂ）成分」と称する）、および、ゴムラテックス（以下、「（Ｃ）成分」と称する）を少なくとも含み、レゾルシンおよびホルムアルデヒドならびにこれらの縮合物を含まない処理剤を合成繊維に付与し、その後熱処理が施されたゴム補強用合成繊維コードであって、高温下接着力が初期接着力の３０～１００％であり、前記合成繊維がアラミド繊維またはアラミド／ナイロンハイブリッド繊維であることを特徴とする、ゴム補強用合成繊維コード。
続きを表示（約 800 文字）【請求項２】
前記処理剤において、固形分重量比が、［（（Ａ）成分の固形分）＋（（Ｂ）成分の固形分）］：（（Ｃ）成分の固形分）＝４５：５５～９０：１０であることを特徴とする、請求項１に記載のゴム補強用合成繊維コード。
【請求項３】
前記処理剤において、固形分重量比が、［（（Ａ）成分の固形分）＋（（Ｂ）成分の固形分）］：（（Ｃ）成分の固形分）＝４５：５５～７０：３０である、請求項２に記載のゴム補強用合成繊維コード。
【請求項４】
前記処理剤に含まれる全固形分１００重量％としたとき、（Ａ）成分の含有量が５～５０重量％であり、（Ａ）成分と（Ｂ）成分との、固形分重量比が、（（Ａ）成分の固形分）：（（Ｂ）成分の固形分）＝１０：１～１０：３０であることを特徴とする、請求項１～３のいずれかに記載のゴム補強用合成繊維コード。
【請求項５】
（Ｂ）成分として、オキサゾリン基含有化合物、エポキシ化合物、ブロックドイソシアネート化合物からなる群から選ばれる少なくとも１種の化合物を用いることを特徴とする、請求項１～４のいずれかに記載のゴム補強用合成繊維コード。
【請求項６】
（Ｂ）成分の全部または一部が、ＨＤＩ系ブロックドイソシアネート、または、ＭＤＩ系オキシムブロックドイソシアネートであることを特徴とする請求項１～５のいずれかに記載のゴム補強用合成繊維コード。
【請求項７】
ゴム補強用合成繊維コードの高温下接着力が初期接着力の４０～１００％である、請求項１～６のいずれかに記載のゴム補強用合成繊維コード。
【請求項８】
前記合成繊維の重量を１００重量部としたとき、該合成繊維に付着する熱処理後の処理剤の固形分重量が５．５～１０重量部である、請求項１～７のいずれかに記載のゴム補強用合成繊維コード。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴム補強用合成繊維コードに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
タイヤ、ホース、ベルトなどのゴム製品には、補強材として芳香族ポリアミド繊維や芳香族ポリアミド／ナイロンハイブリッド繊維が使用されている。ゴム製品のこれら合成繊維とゴム組成物とを接着させる手段として、レゾルシン、ホルマリンおよびゴムラテックスを含むＲＦＬ（レゾルシン・ホルマリン・ラテックス）接着剤（以下、単に「ＲＦＬ」と称することがある）が従来から広く使用されている。しかし、レゾルシンとホルマリンはいずれも劇物であり、環境負荷が高く、健康への有害性から、近年、使用時の大気中への放出の抑制や、使用量の削減が求められている。
【０００３】
上記問題に対して開示されている技術として、例えば特許文献１～４の先行技術があり、これらはいずれも、原料の一部にバイオマス由来のものが用いられ、環境負荷低減を目的としている。
【０００４】
特許文献１には、ホルマリンを用いない接着剤およびそれを用いた接着コードについて開示されている。
【０００５】
特許文献２には、既定の構造を持つブロックドイソシアネートを用いることで過加硫接着力を向上した接着剤について開示されている。
【０００６】
特許文献３には、リグノスルホン酸塩、エポキシ硬化剤、ラテックスを用いた接着剤について開示されている。
【０００７】
特許文献４には、リグニン誘導体と水溶性または水分散性架橋剤とゴムラテックスを含む接着剤およびそれを用いた接着コードについて開示されている。
【先行技術文献】
【特許文献】
【０００８】
国際公開第２０１８／００３５７２号
米国特許出願公開第２０２０－００２４４１６号
特開２０２２－５５４１７０号公報
国際公開第２０２３／０９５６５５号
【発明の概要】
【発明が解決しようとする課題】
【０００９】
しかしながら、特許文献１によると、初期接着力はＲＦＬ並みに発現するが、高温下接着力はＲＦＬを用いた時よりも劣るものであった。特許文献２によると、初期接着力および過加硫接着力はＲＦＬ並みに発現するが、高温下接着力はＲＦＬを用いた時よりも劣るものであり、また用いるイソシアネートが限定されるためにコスト面で不利なものであった。特許文献３によると、初期接着力は、ポリエチレンテレフタレート繊維が対象の場合はＲＦＬ並みに発現するが、ナイロン繊維に対してはＲＦＬを用いた時よりも劣るものであり、また、高温下接着力はいずれもＲＦＬを用いた時よりも劣るものであった。特許文献４によると、初期接着力および過加硫接着力はＲＦＬ並みに発現するが、高温下接着力はＲＦＬを用いた時よりも劣るものであった。つまり、タイヤ、ホース、ベルト等ゴム製品における実用性の観点で、ゴム補強用合成繊維コードとして求められる初期接着力および高温下接着力の両方が高く、なおかつ、環境負荷低減に有利な処理剤が見いだされてない状況であった。
【００１０】
本発明は、上述した従来技術における問題点の解決を課題として検討した結果なされたものである。

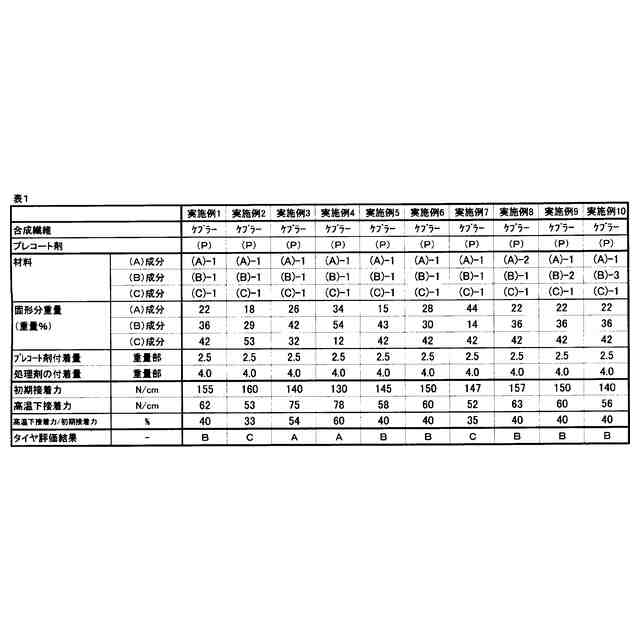

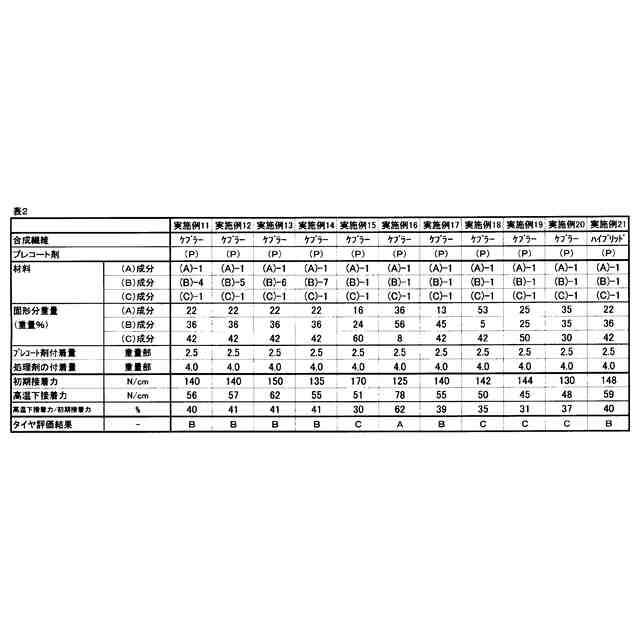

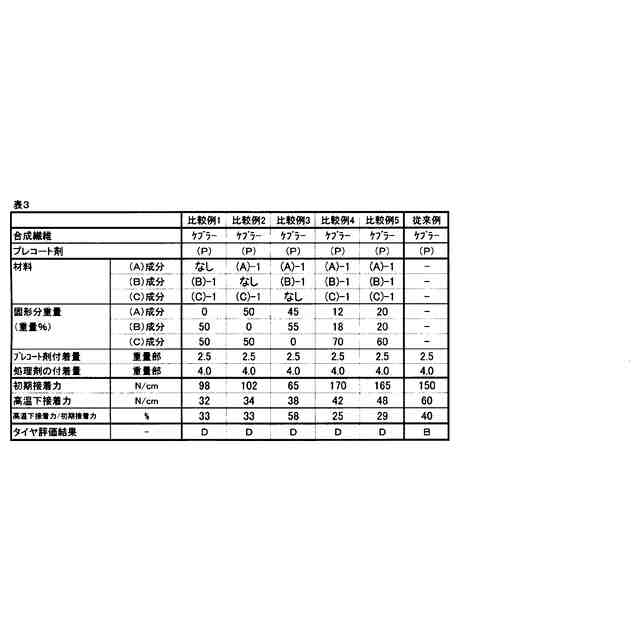

（【００１１】以降は省略されています）

関連特許
