公開番号2025137994
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036561
出願日2024-03-11
発明の名称車両用前照灯ユニット
出願人株式会社小糸製作所
代理人
主分類F21S 41/275 20180101AFI20250917BHJP(照明)
要約【課題】簡素な構成で、光源の出射する光を有効に活用することが可能な車両用前照灯を提供する。

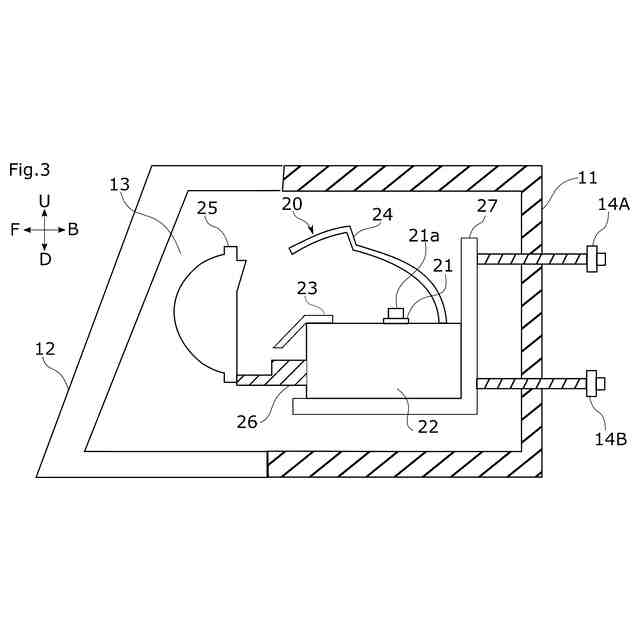

【解決手段】光源21aと、光源21aの光を反射するリフレクタ24と、光源21aの光を前方に投影する投影レンズ25とで構成されたロービームユニット20であり、投影レンズ25の光源21a側には、リフレクタ24によって反射された光源21aの光が入射する第1入射面25aと、光源21aの光が直接入射する第2入射面25bを備える。
【選択図】図3
特許請求の範囲【請求項１】
光源と、
前記光源の光を反射するリフレクタと、
前記光源の光が入射され、所定の配光パターンとして前方に投影する投影レンズを備えた車両用前照灯ユニットであり、
前記投影レンズにおいて前記光源の光が入射する入射面は、第１入射面と第２入射面とを備え、
前記第１入射面には、
前記リフレクタによって反射された前記光源の光が入射され、
前記第２入射面には、
前記光源の光が直接入射される、
車両用前照灯ユニット。
続きを表示（約 500 文字）【請求項２】
前記リフレクタによって反射された前記光源の光の少なくとも一部を遮光するシェードを更に備える、
請求項１に記載の車両用前照灯ユニット。
【請求項３】
前記リフレクタによって反射された前記光源の光の少なくとも一部を反射するシェードを更に備え、
前記シェードによって反射された前記光源の光が前記第１入射面に入射する、
請求項１に記載の車両用前照灯ユニット。
【請求項４】
前記第２入射面は前記第１入射面に対し突出している、
請求項１に記載の車両用前照灯ユニット。
【請求項５】
前記第２入射面と前記第１入射面との接続部が屈曲している、
請求項１に記載の車両用前照灯ユニット。
【請求項６】
前記第１入射面に入射する前記光源の光は第１配光パターンとして投影され、
前記第２入射面に入射する前記光源の光は第２配光パターンとして投影され、
前記第２配光パターンは前記第１配光パターンよりも上方を照射する、
請求項１から４のいずれか１項に記載の車両用前照灯ユニット。

発明の詳細な説明【技術分野】
【０００１】

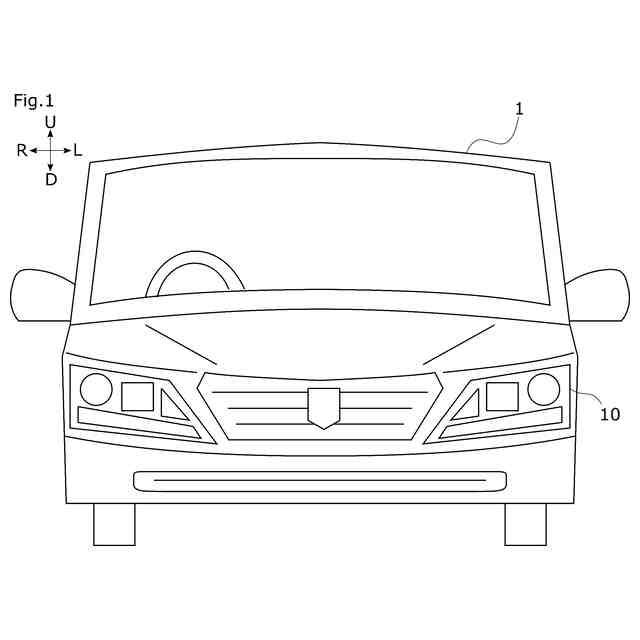

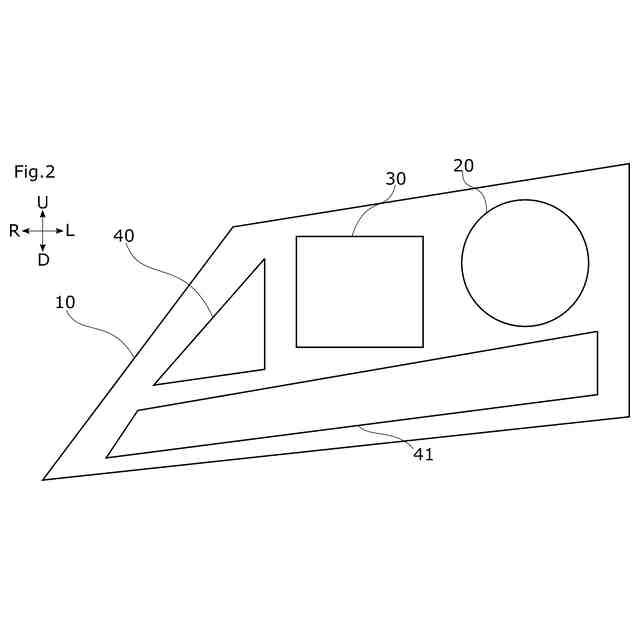

本願発明は、車両用前照灯ユニットに関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
自動車用ヘッドランプとして、反射鏡と投影レンズを用いた、いわゆるプロジェクタ型の前照灯ユニットが知られている。
【０００３】
特許文献１には、プロジェクタ型の前照灯ユニットが開示されており、投影レンズの後側焦点面上に形成される光源像を前方へ向けて反転投影することにより所定の配光パターンを照射している。この光源像は、光源から出た光を反射鏡で反射させることにより形成している。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２４３４３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このようなプロジェクタ型の前照灯ユニットは、光源から出た光の一部が、光源から直接的に投影レンズに入射してしまい、迷光となる。
【０００６】
本開示は、上記のような事情を鑑みてなされたものであり、簡素な構成で、光源の出射する光を有効に活用することが可能な前照灯ユニットを提供することを目的とする。
【課題を解決するための手段】
【０００７】

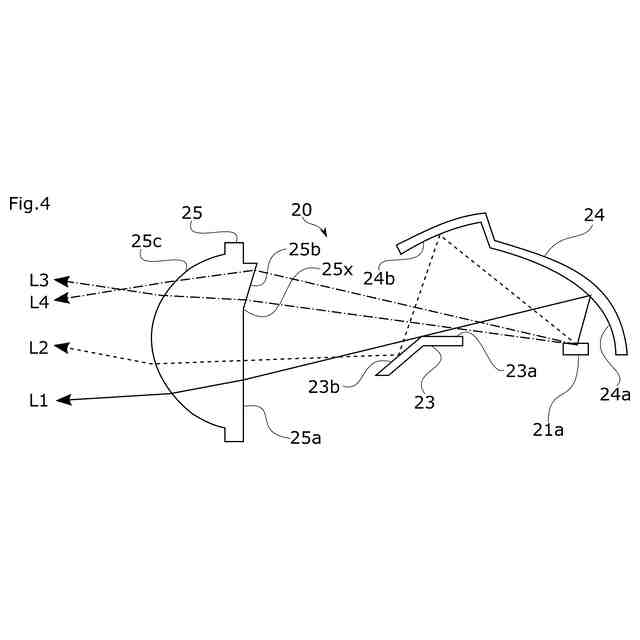

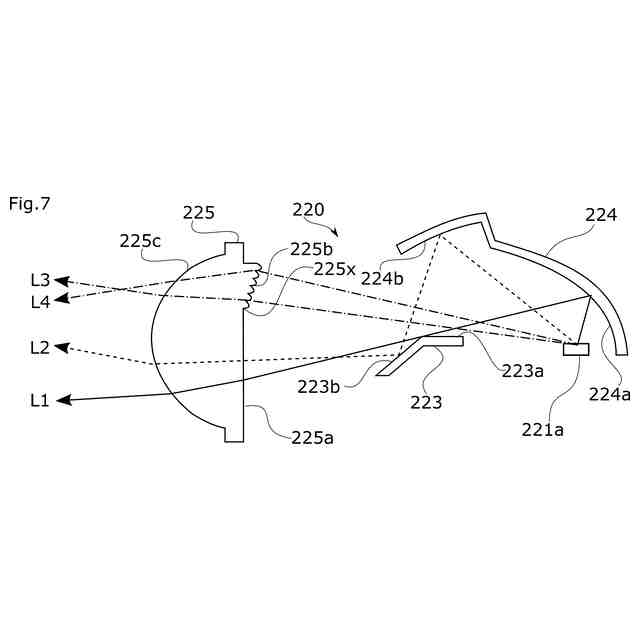

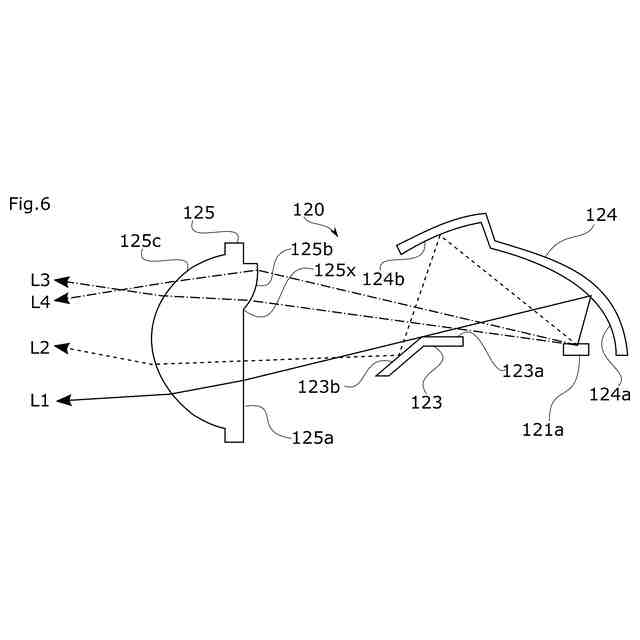

（請求項１）本開示は、光源と、前記光源の光を反射するリフレクタと、前記光源の光が入射され、所定の配光パターンとして前方に投影する投影レンズを備えた車両用前照灯ユニットであり、前記投影レンズにおける前記光源側の入射面は、第１入射面と第２入射面とを備え、前記第１入射面には、前記リフレクタによって反射された前記光源の光が入射され、前記第２入射面には前記光源の光が直接入射されるように構成されている。
【０００８】
本開示によれば、光源の光がリフレクタによって反射され、投影レンズの第１入射面に入射することで所望の配光パターンを形成することに加え、光源の光が直接的に第２入射面に入射することで所望の配光パターンを形成する光として活用することが出来る。
【０００９】
（請求項２）リフレクタによって反射された光源の光の少なくとも一部を遮光するようにシェード部材を更に備えていても良い。
【００１０】

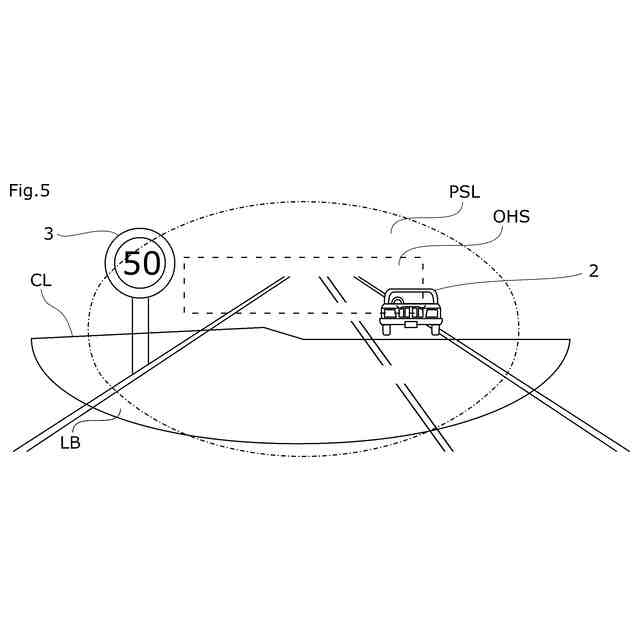

本開示によれば、シェード部材を更に備えるによってカットオフラインを持つ配光パターンを形成することが出来る。
（【００１１】以降は省略されています）
