公開番号2025136956
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024035899
出願日2024-03-08
発明の名称3Dプリンタシステム、及び造形物の製造方法
出願人UBE三菱セメント株式会社
代理人個人,個人,個人
主分類B28B 1/30 20060101AFI20250911BHJP(セメント,粘土,または石材の加工)
要約【課題】造形物を複数の繊維により補強する場合において、システムの安定稼働を図る。
【解決手段】3Dプリンタ用の材料と水とを含む材料スラリーを吐出する吐出部と、前記吐出部から吐出された前記材料スラリーが積層されるように前記吐出部の位置を調整する位置調整部と、前記吐出部内の前記材料スラリーに対して、又は、前記吐出部から吐出された後の前記材料スラリーに対して、複数の補強繊維を合流させる繊維供給部と、を備える、3Dプリンタシステム。
【選択図】図3

特許請求の範囲【請求項１】
３Ｄプリンタ用の材料と水とを含む材料スラリーを吐出する吐出部と、
前記吐出部から吐出された前記材料スラリーが積層されるように前記吐出部の位置を調整する位置調整部と、
前記吐出部内の前記材料スラリーに対して、又は、前記吐出部から吐出された後の前記材料スラリーに対して、複数の補強繊維を合流させる繊維供給部と、
を備える、３Ｄプリンタシステム。
続きを表示（約 780 文字）【請求項２】
前記吐出部は、前記材料スラリーを吐出する第１ノズルを有し、

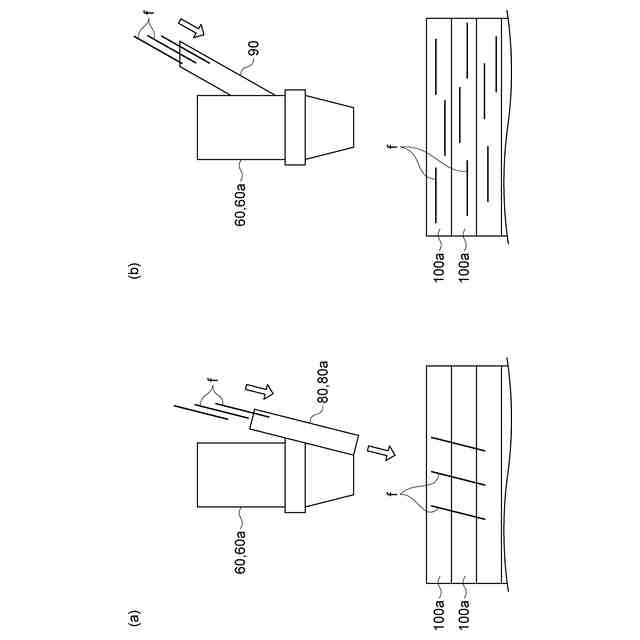

前記繊維供給部は、前記第１ノズルから吐出され、積層された状態の前記材料スラリーにおける層同士の間を貫通するように前記複数の補強繊維を吐出する第２ノズルを有する、
請求項１に記載の３Ｄプリンタシステム。
【請求項３】
前記複数の補強繊維のそれぞれは、金属繊維、炭素繊維、又は合成繊維である、
請求項１又は２に記載の３Ｄプリンタシステム。
【請求項４】
前記複数の補強繊維それぞれの長さは、３ｍｍ～８０ｍｍである、
請求項１又は２に記載の３Ｄプリンタシステム。
【請求項５】

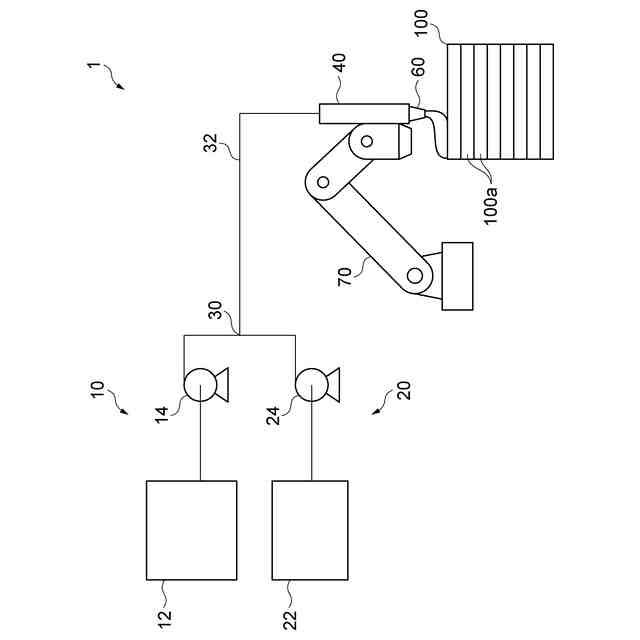

水硬性結合材及び水を含む主材スラリーを供給する第１材料供給部と、
前記水硬性結合材を硬化させる成分及び水を含む硬化材スラリーを供給する第２材料供給部と、
前記主材スラリーと前記硬化材スラリーとを混合して前記材料スラリーを得て、当該材料スラリーを前記吐出部に供給する混合部と、
を更に備え、

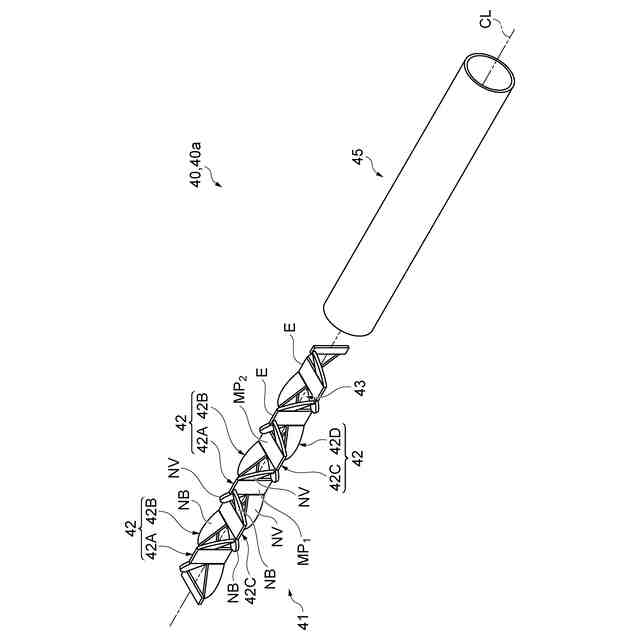

前記混合部は、スタティックミキサを有する、
請求項１又は２に記載の３Ｄプリンタシステム。
【請求項６】
３Ｄプリンタ用の材料と水とを含む材料スラリーを吐出部から吐出させる吐出工程と、
前記吐出部から吐出された前記材料スラリーが積層されるように前記吐出部の位置を調整する位置調整工程と、
前記吐出部内の前記材料スラリーに対して、又は、前記吐出部から吐出された後の前記材料スラリーに対して、複数の補強繊維を合流させる繊維供給工程と、
前記材料スラリーが積層されて形成される積層体を硬化させて造形物を得る硬化工程と、
を含む、造形物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、３Ｄプリンタシステム、及び造形物の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、セメント質混練物の造形用付加製造システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１８５６４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、造形物を複数の繊維により補強する場合において、システムの安定稼働に有用な３Ｄプリンタシステム、及び造形物の製造方法を提供する。
【課題を解決するための手段】
【０００５】
［１］３Ｄプリンタ用の材料と水とを含む材料スラリーを吐出する吐出部と、前記吐出部から吐出された前記材料スラリーが積層されるように前記吐出部の位置を調整する位置調整部と、前記吐出部内の前記材料スラリーに対して、又は、前記吐出部から吐出された後の前記材料スラリーに対して、複数の補強繊維を合流させる繊維供給部と、を備える、３Ｄプリンタシステム。
【０００６】
［２］前記吐出部は、前記材料スラリーを吐出する第１ノズルを有し、前記繊維供給部は、前記第１ノズルから吐出され、積層された状態の前記材料スラリーにおける層同士の間を貫通するように前記複数の補強繊維を吐出する第２ノズルを有する、上記［１］に記載の３Ｄプリンタシステム。
【０００７】
［３］前記複数の補強繊維のそれぞれは、金属繊維、炭素繊維、又は合成繊維である、上記［１］又は［２］に記載の３Ｄプリンタシステム。
【０００８】
［４］前記複数の補強繊維それぞれの長さは、３ｍｍ～８０ｍｍである、上記［１］～［３］のいずれか１つに記載の３Ｄプリンタシステム。
【０００９】
［５］水硬性結合材及び水を含む主材スラリーを供給する第１材料供給部と、前記水硬性結合材を硬化させる成分及び水を含む硬化材スラリーを供給する第２材料供給部と、前記主材スラリーと前記硬化材スラリーとを混合して前記材料スラリーを得て、当該材料スラリーを前記吐出部に供給する混合部と、を更に備え、前記混合部は、スタティックミキサを有する、上記［１］～［４］のいずれか１つに記載の３Ｄプリンタシステム。
【００１０】
［６］３Ｄプリンタ用の材料と水とを含む材料スラリーを吐出部から吐出させる吐出工程と、前記吐出部から吐出された前記材料スラリーが積層されるように前記吐出部の位置を調整する位置調整工程と、前記吐出部内の前記材料スラリーに対して、又は、前記吐出部から吐出された後の前記材料スラリーに対して、複数の補強繊維を合流させる繊維供給工程と、前記材料スラリーが積層されて形成される積層体を硬化させて造形物を得る硬化工程と、を含む、造形物の製造方法。
【発明の効果】
（【００１１】以降は省略されています）
