発明の名称半導体装置
出願人ローム株式会社
代理人弁理士法人太陽国際特許事務所
主分類H03K 19/0185 20060101AFI20250911BHJP(基本電子回路)
要約【課題】レベルシフト回路の出力信号を特定電位に固定する際の電力損失を低減させる半導体装置を提供する。
【解決手段】レベルシフト回路は、第1電源電圧DVDDで動作する回路から出力された特定電位の第1信号を入力し、電位が異なる第2信号に変換し、出力信号端子OUT1を介して、電位が第1電源電圧とは異なる電位の第2電源電圧SPVDDで動作する回路に第2信号を出力するレベルシフト部10と、ゲートに第1電源電圧が印加され、ドレインがプルアップ抵抗に接続される第1極性の第1トランジスタ20と、ゲートが第1トランジスタのドレインとプルアップ抵抗とに接続される第1極性の第2トランジスタ30と、ゲートが第2トランジスタのドレインと、レベルシフタに設けられている第1極性のトランジスタのゲートとに接続され、ドレインが出力信号端子とインバータの信号入力部とに接続される第2極性の第3トランジスタ40と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
入力信号端子及び反転入力信号端子を介して、第１電源電圧で動作する回路から出力された特定電位の第１信号を入力し、前記第１信号を電位が前記第１信号の電位とは異なる第２信号に変換し、出力信号端子を介して、電位が前記第１電源電圧とは異なる電位の第２電源電圧で動作する回路に前記第２信号を出力するレベルシフタと、
信号入力部が前記出力信号端子に接続され、前記出力信号端子に発生する信号を反転して出力するインバータと、
ゲートに前記第１電源電圧が印加され、ドレインがプルアップ抵抗に接続される第１極性の第１トランジスタと、
ゲートが前記第１トランジスタのドレインと前記プルアップ抵抗とに接続される前記第１極性の第２トランジスタと、
ゲートが前記第２トランジスタのドレインと、前記レベルシフタに設けられている前記第１極性のトランジスタのゲートとに接続され、ドレインが前記出力信号端子と前記インバータの前記信号入力部とに接続される第２極性の第３トランジスタと、
を備える半導体装置。
続きを表示（約 470 文字）【請求項２】
前記第１電源電圧が供給されずに、前記プルアップ抵抗に前記第２電源電圧が供給されている場合、前記第１トランジスタがオフ状態で、かつ、前記第２トランジスタが前記プルアップ抵抗によりオン状態になることで、前記インバータの前記信号入力部の電位がハイレベルになり、前記インバータの信号出力部の電位がロウレベルになり、
前記第１電源電圧が特定電位に到達するまで前記第１トランジスタがオフ状態を維持することで、前記インバータの前記信号入力部の電位はハイレベルを維持し、前記インバータの前記信号出力部の電位がロウレベルを維持し、
前記第１電源電圧が特定電位を超えた場合、前記第１トランジスタがオフ状態からオン状態に変化して、前記第２トランジスタがオン状態からオフ状態に変化すると、前記インバータの前記信号入力部の電位は、前記第１信号で制御可能な電位になる、請求項１に記載の半導体装置。
【請求項３】
前記レベルシフタは、Ｄ級アンプに適用される前記第２信号を出力する、請求項１または２に記載の半導体装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、半導体装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
複数の電源供給が必要なＬＳＩ（ＬａｒｇｅＳｃａｌｅＩｎｔｅｇｒａｔｉｏｎ）を正常動作させるため、異電源間インターフェイス用のレベルシフト回路の出力信号を特定電位に固定（設定）する技術が知られている。特許文献１には、第１電源電圧に対応した信号振幅を第２電源電圧に対応した信号振幅に変換するレベルシフト回路と、レベルシフト回路から出力された信号の電位が不定となることを防止するためのプルアップ抵抗とを備える半導体集積回路装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－１２９９６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら従来技術は、信号の電位が不定となることを防止するため、つまり、出力信号の電位を特定電位に固定するために、レベルシフト回路にプルアップ抵抗、プルダウン抵抗などを用いている。この場合、プルアップ抵抗などに電流が流れることで、大きな電力損失を生じ得る。このように従来技術は、異電源間インターフェイス用のレベルシフト回路の出力信号を特定電位に固定する上で改善の余地がある。
【０００５】
本開示は、上記の事情を踏まえ、異電源間インターフェイス用のレベルシフト回路の出力信号を特定電位に固定する際の電力損失を低減し得る半導体装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本開示にかかる半導体装置は、入力信号端子及び反転入力信号端子を介して、第１電源電圧で動作する回路から出力された特定電位の第１信号を入力し、前記第１信号を電位が前記第１信号の電位とは異なる第２信号に変換し、出力信号端子を介して、電位が前記第１電源電圧とは異なる電位の第２電源電圧で動作する回路に前記第２信号を出力するレベルシフタと、信号入力部が前記出力信号端子に接続され、前記出力信号端子に発生する信号を反転して出力するインバータと、ゲートに前記第１電源電圧が印加され、ドレインがプルアップ抵抗に接続される第１極性の第１トランジスタと、ゲートが前記第１トランジスタのドレインと前記プルアップ抵抗とに接続される前記第１極性の第２トランジスタと、ゲートが前記第２トランジスタのドレインと、前記レベルシフタに設けられている前記第１極性のトランジスタのゲートとに接続され、ドレインが前記出力信号端子と前記インバータの前記信号入力部とに接続される第２極性の第３トランジスタと、を備える。
【図面の簡単な説明】
【０００７】

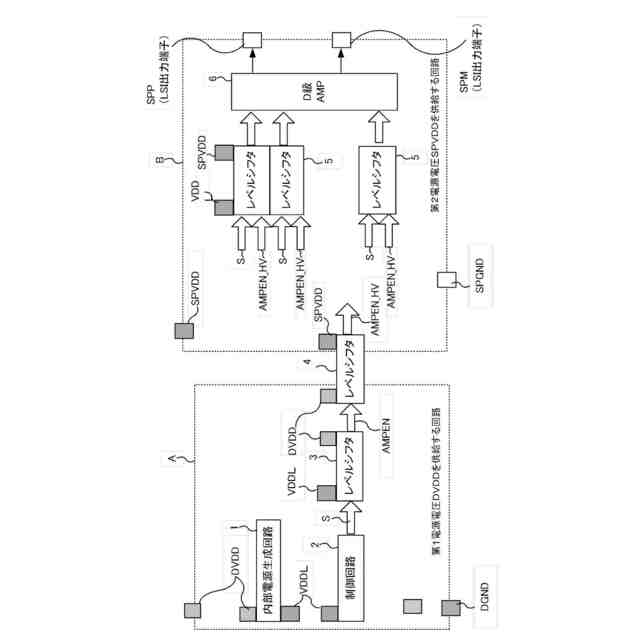

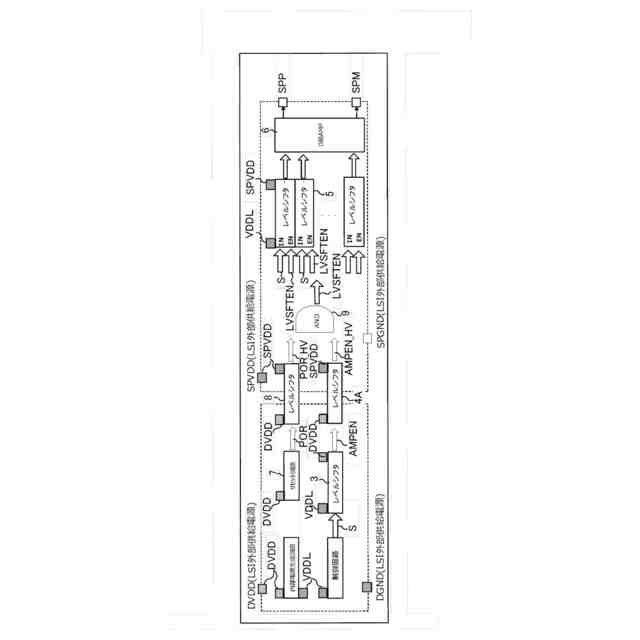

図１は本開示の実施形態にかかる半導体装置を備えた電源の構成例を示す図である。

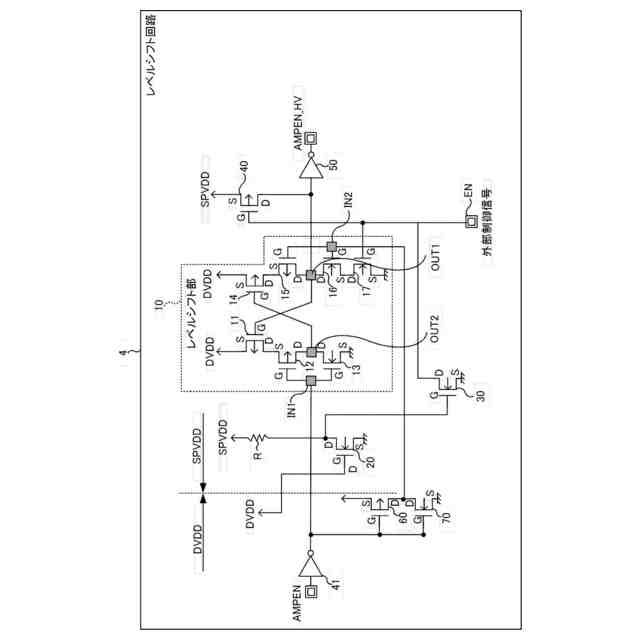

図２はレベルシフト回路の構成例を示す図である。

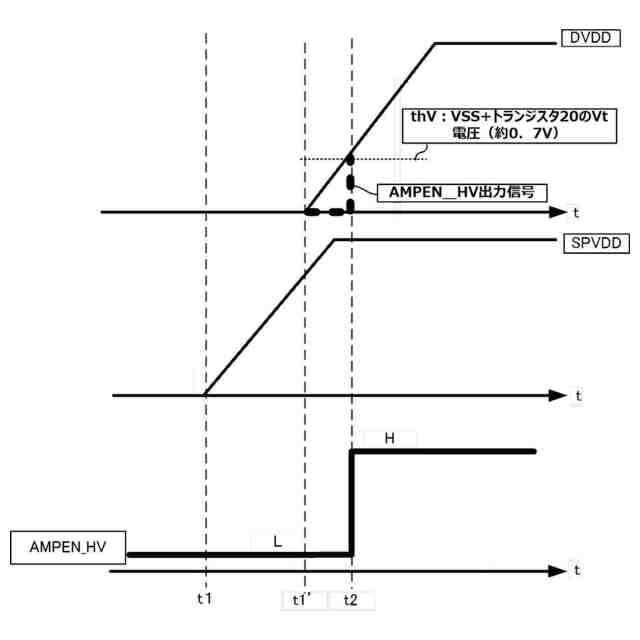

図３は半導体装置の動作を説明するためのタイミングチャートである。

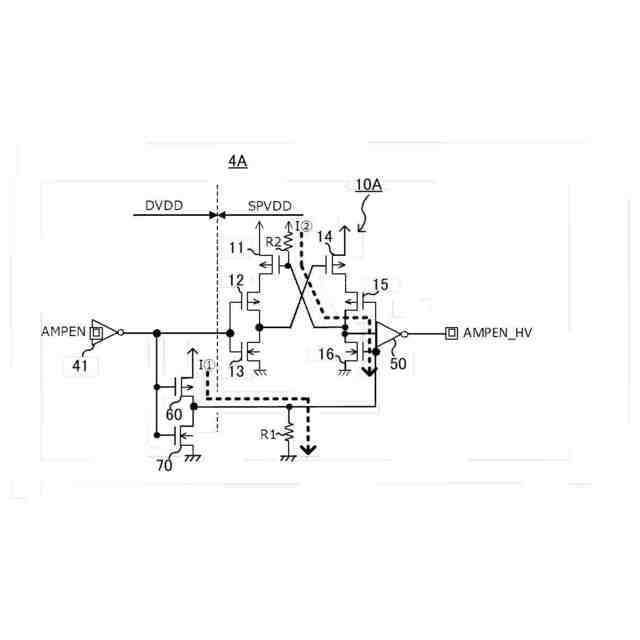

図４は比較例にかかるレベルシフト回路の構成例を示す図である。
図５は比較例にかかるレベルシフト回路を備えた電源の構成例を示す図である。

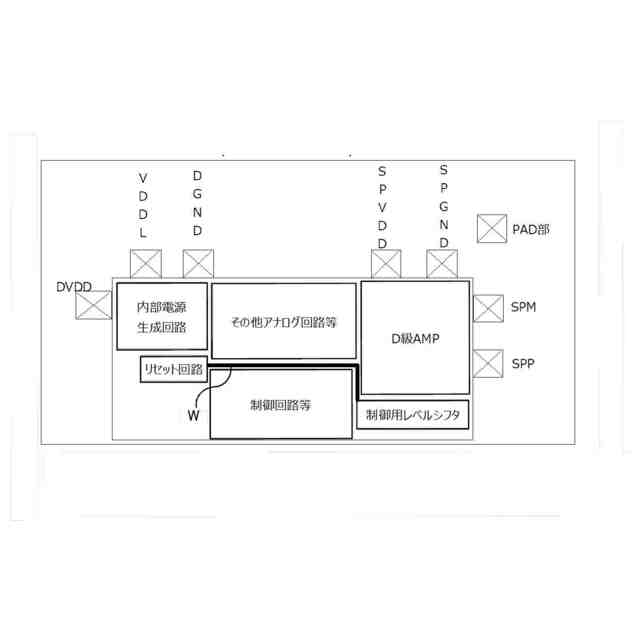

図６は比較例にかかるレベルシフト回路を備えた電源の機能を示す図である。
【発明を実施するための形態】
【０００８】
以下、実施形態を図面に基づいて説明する。なお、同一の機能や構成には、同一又は類似の符号を付して、その説明を適宜省略する。
【０００９】
（実施形態）
図１は本開示の実施形態にかかる半導体装置を備えた電源の構成例を示す図である。図１には、ＬＳＩの外部に設けられている２つの外部電源が示されている。２つの外部電源は、具体的には、第１電源電圧ＤＶＤＤを供給する回路Ａと、第２電源電圧ＳＰＶＤＤを供給する回路Ｂと解釈してよい。
【００１０】
第１電源電圧ＤＶＤＤを供給する回路Ａは、内部電源生成回路１、制御回路２、レベルシフト回路３、及びレベルシフト回路４を備えてよい。本開示において「レベルシフト回路」はレベルシフタと解釈してよい。
（【００１１】以降は省略されています）
